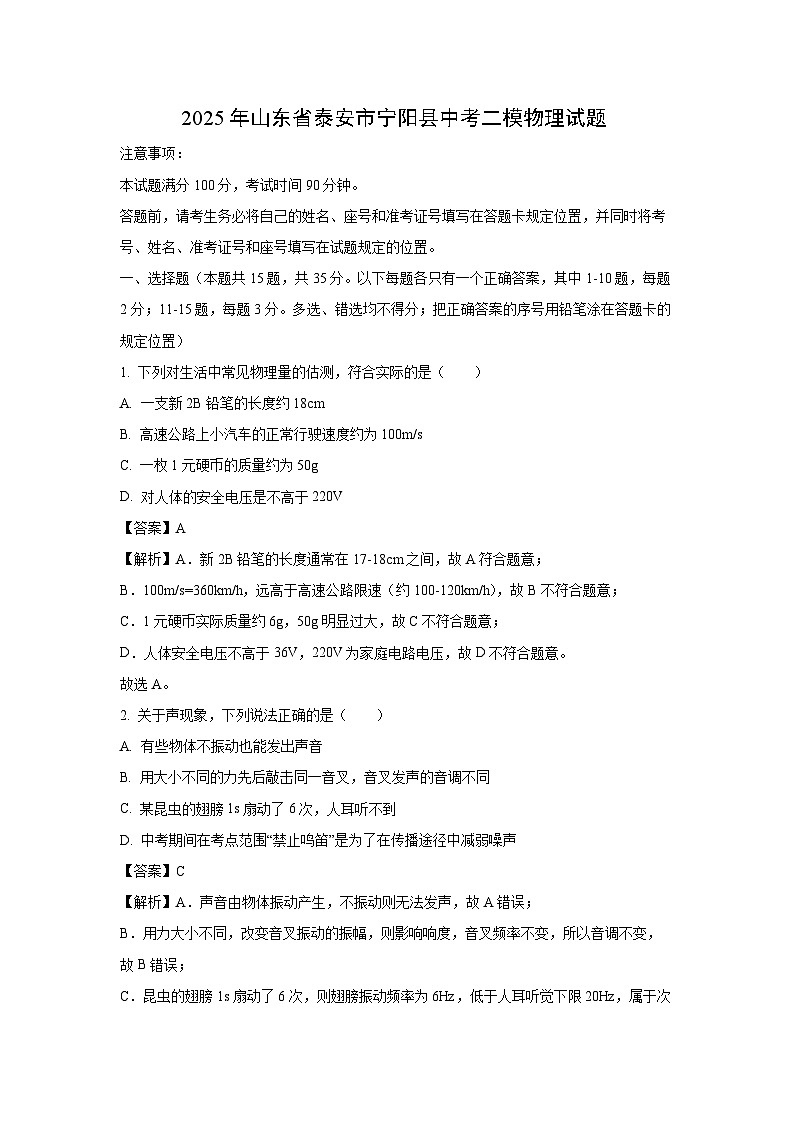

2025年山东省泰安市宁阳县中考二模物理试卷（解析版）

这是一份2025年山东省泰安市宁阳县中考二模物理试卷（解析版），共22页。试卷主要包含了选择题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
本试题满分100分，考试时间90分钟。
答题前，请考生务必将自己的姓名、座号和准考证号填写在答题卡规定位置，并同时将考号、姓名、准考证号和座号填写在试题规定的位置。
一、选择题（本题共15题，共35分。以下每题各只有一个正确答案，其中1-10题，每题2分；11-15题，每题3分。多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）
1. 下列对生活中常见物理量的估测，符合实际的是（ ）
A. 一支新2B铅笔的长度约18cm
B. 高速公路上小汽车的正常行驶速度约为100m/s
C. 一枚1元硬币的质量约为50g
D. 对人体的安全电压是不高于220V
【答案】A
【解析】A．新2B铅笔的长度通常在17-18cm之间，故A符合题意；
B．100m/s=360km/h，远高于高速公路限速（约100-120km/h），故B不符合题意；
C．1元硬币实际质量约6g，50g明显过大，故C不符合题意；
D．人体安全电压不高于36V，220V为家庭电路电压，故D不符合题意。
故选A。
2. 关于声现象，下列说法正确的是（ ）
A. 有些物体不振动也能发出声音
B. 用大小不同的力先后敲击同一音叉，音叉发声的音调不同
C. 某昆虫的翅膀1s扇动了6次，人耳听不到
D. 中考期间在考点范围“禁止鸣笛”是为了在传播途径中减弱噪声
【答案】C
【解析】A．声音由物体振动产生，不振动则无法发声，故A错误；
B．用力大小不同，改变音叉振动的振幅，则影响响度，音叉频率不变，所以音调不变，故B错误；
C．昆虫的翅膀1s扇动了6次，则翅膀振动频率为6Hz，低于人耳听觉下限20Hz，属于次声波，所以人耳听不到，故C正确；
D．“禁止鸣笛”是阻值声源发声，所以是在声源处减弱噪声，故D错误。故选C。

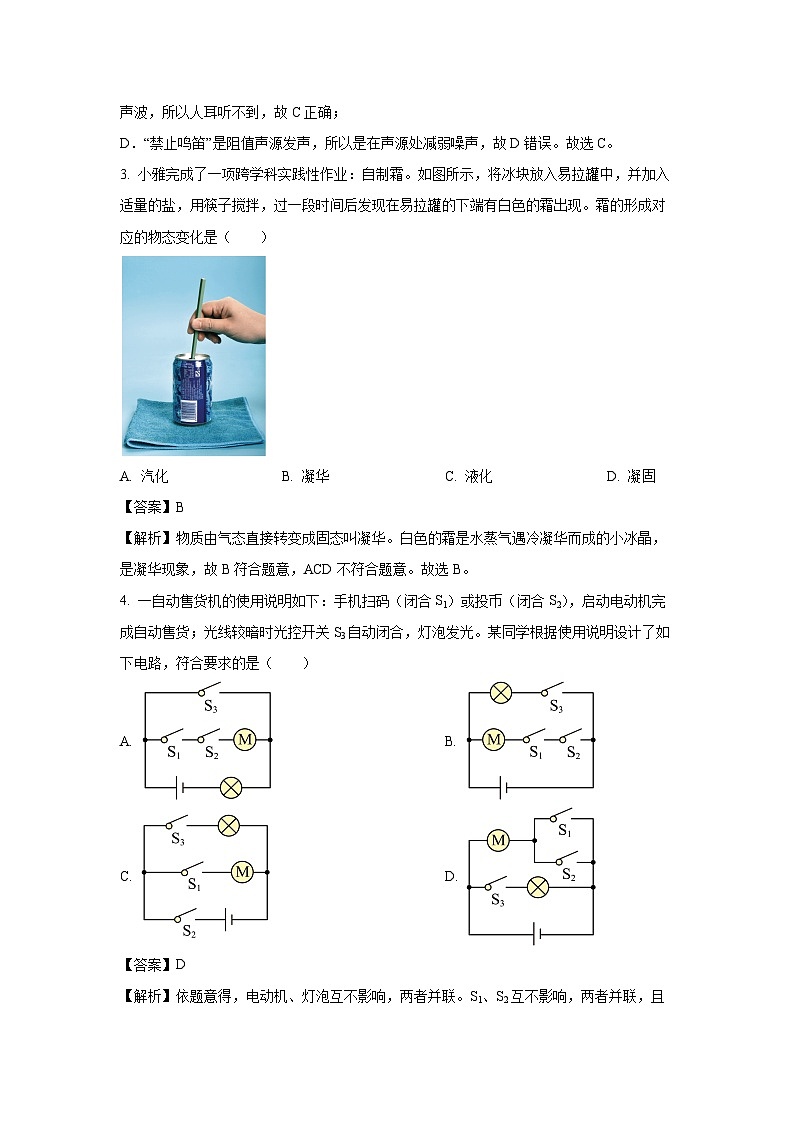

3. 小雅完成了一项跨学科实践性作业：自制霜。如图所示，将冰块放入易拉罐中，并加入适量的盐，用筷子搅拌，过一段时间后发现在易拉罐的下端有白色的霜出现。霜的形成对应的物态变化是（ ）
A. 汽化B. 凝华C. 液化D. 凝固
【答案】B
【解析】物质由气态直接转变成固态叫凝华。白色的霜是水蒸气遇冷凝华而成的小冰晶，是凝华现象，故B符合题意，ACD不符合题意。故选B。
4. 一自动售货机的使用说明如下：手机扫码（闭合S1）或投币（闭合S2），启动电动机完成自动售货；光线较暗时光控开关S3自动闭合，灯泡发光。某同学根据使用说明设计了如下电路，符合要求的是（ ）
A. B.
C. D. ‍
【答案】D
【解析】依题意得，电动机、灯泡互不影响，两者并联。S1、S2互不影响，两者并联，且两开关都控制电动机，则S1、S2并联后再与电动机串联；S3控制灯泡，则S3与灯泡串联，故ABC不符合题意，D符合题意。故选D。

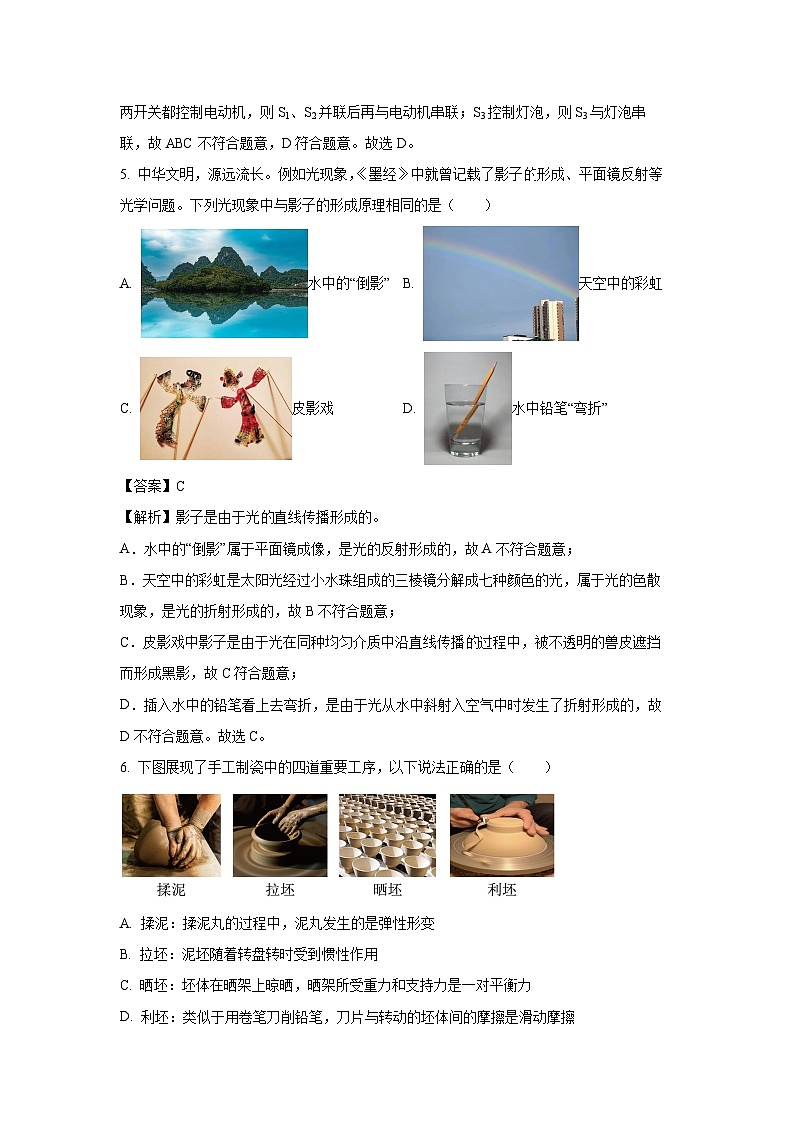

5. 中华文明，源远流长。例如光现象，《墨经》中就曾记载了影子形成、平面镜反射等光学问题。下列光现象中与影子的形成原理相同的是（ ）
A. 水中的“倒影”B. 天空中的彩虹
C. 皮影戏D. 水中铅笔“弯折”
【答案】C
【解析】影子是由于光直线传播形成的。
A．水中的“倒影”属于平面镜成像，是光的反射形成的，故A不符合题意；
B．天空中的彩虹是太阳光经过小水珠组成的三棱镜分解成七种颜色的光，属于光的色散现象，是光的折射形成的，故B不符合题意；
C．皮影戏中影子是由于光在同种均匀介质中沿直线传播过程中，被不透明的兽皮遮挡而形成黑影，故C符合题意；
D．插入水中的铅笔看上去弯折，是由于光从水中斜射入空气中时发生了折射形成的，故D不符合题意。故选C。
6. 下图展现了手工制瓷中的四道重要工序，以下说法正确的是（ ）

A. 揉泥：揉泥丸的过程中，泥丸发生的是弹性形变
B. 拉坯：泥坯随着转盘转时受到惯性作用
C. 晒坯：坯体在晒架上晾晒，晒架所受重力和支持力是一对平衡力
D. 利坯：类似于用卷笔刀削铅笔，刀片与转动的坯体间的摩擦是滑动摩擦
【答案】D
【解析】A．泥丸撤去力后不能自动恢复原来形状，发生的是塑性形变，故A错误；
B．泥坯随着转盘转时是因为它具有惯性，惯性不是力，不能说“受到惯性作用”，故B错误；
C．坯体在晒架上晾晒，晒架受到的支持力等于胚体与晒架的重力之和，晒架所受重力和支持力大小不相等，不是一对平衡力，故C错误；
D．类似于用卷笔刀削铅笔，刀片与坯体间发生了相对运动，产生的摩擦是滑动摩擦，故D正确。故选D。
7. 质量相同的两车甲、乙，同时同地同方向沿同一直线做匀速直线运动，它们的s-t图像如图所示，则（ ）
A. 经过8秒，甲、乙两车相距20米B. 运动10米，甲车比乙车少用4秒
C. 以甲车为参照物，乙车向前运动D. 甲车的动能小于乙车的动能
【答案】B
【解析】A．由根据图像中数据可得，甲的速度
乙的速度
经过8秒，甲、乙两车相距，故A错误
B．运动10米，甲车比乙车少用，故B正确；
C．甲的速度大于乙的速度，以甲车为参照物，乙车向后运动，故C错误；
D．甲、乙两车质量的相同，甲的速度大于乙的速度，则甲车的动能大于乙车的动能，故D错误。故选B。
8. 如图是课本中的四个实验，哪个实验与其他三个的物理方法不同（ ）
A. 烛焰晃动说明发声体在振动
B. 通过铁钉吸引大头针的个数比较磁性的强弱
C. 通过水流初步建立电流的概念
D. 收音机发出“咔咔”声验证电磁波存在
【答案】C
【解析】用看得见烛焰晃动说明发声体在振动，振动一般看不见，运用了转换法；通过看得见的铁钉吸引大头针的个数比较看不见的磁性的强弱，运用了转换法；通过水流初步建立电流的概念，水流和电流的特点相似，利用了类比法；通过听得见的收音机发出“咔咔”声验证看不见听不见的电磁波存在，运用了转换法法；综上所述，ABD都运用了转换法，只有C运用了类比法，故C符合题意；ABD不符合题意。
故选C。
9. 如图电路正常工作一段时间后，两表中一表示数变大，另一表示数变小。电路中除了灯泡L和电阻R外，其他元件及连接均无问题，则下列分析中正确的是（ ）
A. R短路或断路都有可能B. 一定是R断路
C. 可能是灯丝短路D. 可能是灯丝断了
【答案】A
【解析】由图可知，电阻R、电灯L和电流表串联，电压表测量R两端的电压，电流表测量电路电流；
AB．若R短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电压测量一段导线两端的电压，示数减小为0；若电阻R断路，电压表串联接入电路，电路中电流表示数为0，电压表测量电源电压，示数变大，故A正确，B错误。
C．若灯丝短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电压表测量的是电源电压，示数变大，故C错误；
D．若灯丝断了，电路断路，电路中无电流，电流表和电压表均无示数，故D错误；
故选A。
10. 用图中所示的装置研究滑动摩擦力，用5N的水平向右的拉力F匀速拉动物体B的过程中，物体A相对于地面静止不动，此时弹簧测力计示数为2N，下列说法正确的是（ ）
A. 当拉力F增大，弹簧测力计示数也会变大
B. 物体B受到地面的摩擦力大小为5N，方向水平向左
C. 物体A受到B的摩擦力大小为2N，方向水平向右
D. 物体B受到A的摩擦力大小为3N，方向水平向左
【答案】C
【解析】A．物体A相对于地面保持静止，物体A受到水平向左的拉力和水平向右的摩擦力，这两个力是一对平衡力，大小相等，当拉力F增大，物体A与木板的压力和接触面的粗糙程度不变，因而所受摩擦力大小仍然保持不变，弹簧测力计示数也不变，故A错误；
BCD．物体A相对于地面保持静止，物体A受到水平向左的拉力和水平向右的摩擦力，这两个力是一对平衡力，由二力平衡条件可得A受到的滑动摩擦力fB对A=F弹=2N
由力的作用相互性可知，物体B受到A的摩擦力大小fA对B= fB对A=2N
方向水平向左，物体B水平方向受到水平向右的拉力、A对B水平向左的摩擦力和地面对B水平向左的摩擦力，由力的平衡可知物体B受到地面的摩擦力f地对B=F- fA对B=5N-2N=3N
故C正确，AD错误。故选C。
11. 将同一压强计的金属盒先放入装有水的甲容器中，后放入装有另一液体的乙容器中，甲乙两容器规格相同，出现如图所示现象（g取10N/kg）。则下列说法中正确的是（ ）
①此时，金属盒在两液体中所受压强相等
②另一液体的密度小于水的密度
③该实验中的U形管可理解为连通器
④若金属盒在水中所受压强为500Pa，则其在水面下5cm处
A. 只有①②③正确B. 只有①②④正确
C. 只有①③④正确D. 只有②③④正确
【答案】B
【解析】①②U形管液面的高度差表示金属盒受到的液体压强大小，由图可知，两图中的U形管液面的高度差相同，故金属盒在两液体中所受压强相等，金属盒在乙中深度较大，根据可知另一液体的密度小于水的密度，故①②正确；
③上端开口、下端连通的装置叫连通器，该实验中的U形管一端封闭，不是连通器，故③错误；
④若金属盒在水中所受压强为500Pa，则其所处深度为
故④正确。故B正确，ACD错误。故选B。
12. 在“探究凸透镜成像规律”的实验中，将凸透镜固定在光具座上50cm刻线处，点燃的蜡烛和光屏分别放在凸透镜的两侧，记录并绘制了像距v与物距u之间关系的图像，如图所示。下列说法正确的是（ ）
①为了找到蜡烛烛焰在光具座0cm处清晰的像，应将光屏向左移动
②当物距u=35cm时，成倒立、放大的实像，投影仪就利用了这条规律
③微风吹过，烛焰向里晃动，则光屏上烛焰的像也向里晃动
④当光屏上成倒立、放大的实像时，若将蜡烛和光屏的位置对调，则光屏上成缩小的实像
A. 只有①②正确B. 只有②③正确
C. 只有③④正确D. 只有①④正确
【答案】D
【解析】①根据像距v与物距u之间关系的图像，可知该凸透镜的焦距是10cm，当蜡烛烛焰在光具座0处时，此时物距大于二倍焦距，根据凸透镜成像规律可知，像距应处于一倍焦距和二倍焦距之间，应将光屏向左移动，①正确；
②当物距u=35cm时，此时物距满足大于二倍焦距，根据凸透镜成像规律可知，成倒立、缩小的实像，生活中照相机利用了这条规律，②错误；
③由凸透镜成像规律可知，在光屏上成倒立的实像，所以烛焰向里晃动，则光屏上烛焰的像向外晃动，③错误；
④当光屏上成倒立、放大的实像时，物距满足一倍焦距和二倍焦距之间，像距大于二倍焦距，若将蜡烛和光屏的位置对调，则物距满足大于二倍焦距，像距满足一倍焦距和二倍焦距之间，成倒立、缩小的实像，④正确；
综上所述，只有①④正确，故D正确，ABC错误。故选D。
13. 下列图像所示的情境均涉及热学知识，其中说法正确的是（ ）
①羊肉放到开水锅里，逐渐变熟，这是通过热传递改变了它的内能
②汽油机的压缩冲程，活塞对汽缸内的气体做功，气体的温度升高
③尾气中的“汽油味”越浓燃料燃烧得越不充分，这会降低燃料的热值
④我国首艘国产大型邮轮“爱达·魔都”号燃油的利用率可以达到100%
A. 只有①②正确B. 只有②③正确
C. 只有③④正确D. 只有①④正确
【答案】A
【解析】①改变内能的方式有做功和热传递，羊肉放到开水锅里，吸收热量，逐渐变熟，这是通过热传递改变了它的内能，故①正确；
②根据图可知，进气门和排气门都关闭，活塞向上运动，此冲程为压缩冲程，活塞对汽缸内的气体做功，气体内能增加，气体温度升高，故②正确；
③燃料的热值是燃料的一种特性，燃料的热值与燃料的种类有关，‌而与燃料的质量、‌体积和是否完全燃烧无关，汽车尾气中的“汽油味”越浓燃料燃烧得越不充分，燃料的热值不变，故③错误；
④使用任何机械都不省功，热机的效率不可能达到100%，我国首艘国产大型邮轮“爱达•魔都”号燃油的利用率不可以达到100%，故④错误。
故A正确，BCD错误。故选A。
14. 如图所示，工人师傅用600N的力沿着4m长的斜面，将一物体匀速推到高1.5m的车上，该过程中斜面的机械效率是75%，下列说法正确的是（ ）
①使用斜面是为了省距离
②物体在斜面上受到的摩擦力为150N
③工人师傅做的功是2400J
④物体重为1000N
A. 只有①②正确B. 只有②③正确
C 只有②④正确D. 只有③④正确
【答案】B
【解析】①．使用斜面是为了省力，不是为了省距离，故①错误；
②③．工人师傅用600N的力沿着4m长的斜面，总功为
因为斜面的机械效率是75%，可得有用功
额外功
额外功是克服摩擦力做的功，则摩擦力
故②③正确；
④．已知有用功1800J，斜面高，物体重为
故④错误。故ACD错误，B正确。故选B。
15. 某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为4.5V，定值电阻R1=6Ω，滑动变阻器R2的规格为“24Ω，0.3A”，电压表的量程为0~3V，电流表的量程为0~0.6A。为了保证电路中各元件安全工作，下列说法正确的是（ ）
①电路中电流的变化范围是0.15A~0.3A
②电压表的变化范围是2.7V~3V
③滑动变阻器接入电路的阻值范围是9Ω~12Ω
④电路的最大总功率是1.35W
A. 只有①②③正确B. 只有①②④正确
C. 只有①③④正确D. 只有②③④正确
【答案】D
【解析】由电路图可知，定值电阻R1、滑动变阻器R2串联，电流表测电路电流，电压表测滑动变阻器R2两端电压。由题知，电流表的量程为0-0.6A、滑动变阻器的规格为“24Ω 0.3A”，则电路允许通过的最大电流，则电流表的最大示数为0.3A； R1两端的电压最大
滑动变阻器两端的电压最小
即电压表的最小示数为2.7V，由可知，此时电路总电阻
此时滑动变阻器接入电路的阻值最小为
由题知，电压表选用的量程为0-3V，即电压表的最大示数为3V，此时滑动变阻器接入电路的阻值最大，电路中电流最小，此时电阻R1两端的电压
电路电流
由可知，此时电路总电阻
滑动变阻器接入电路的阻值
即滑动变阻器接入电路的阻值范围是9Ω~12Ω，电流表的示数变化范围为0.25A~0.3A，电压表的示数变化范围为2.7V~3V，故①错误，②③正确；
电路的最大总功率
故④正确，故D正确，ABC错误。故选D。
二、填空题（每空2分，共8分）
16. 2024年年末，中国在短短96小时内成功试飞了两款六代机：歼-36和歼-50，展示了我国强大的军事科技实力，如图歼-36飞机的轮胎采用特殊导电橡胶，能防止________现象带来的危害。
【答案】静电##摩擦起电
【解析】飞机在飞行过程中与空气摩擦使飞机带电，为防止静电现象带来的危害，故飞机的轮胎采用特殊导电橡胶。
17. 如图是“探究平面镜成像特点”的实验装置，用玻璃板替代平面镜进行实验，是为了便于观察确定像的________。
【答案】位置
【解析】因为玻璃板是透明的，所以能在观察到A蜡烛像的同时，还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置，同时也方便比较像与物的大小。
18. 如图所示是萘的熔化图像，其中BC段处于固液共存状态，此阶段萘持续吸收热量，内能________。（选填“不变”、“增加”或“减小”）
【答案】增加
【解析】萘是晶体，BC段处于固液共存状态，处于熔化过程中，虽然温度不变，但要持续吸收热量，所以内能增加。
19. 如图所示，重为6N不吸水的正方体，静止时有五分之三的体积浸入水中，则物体的密度为________kg/m3。（g取10N/kg，ρ水=1.0×103kg/m3）
【答案】0.6×103kg/m3
【解析】由于物体处于漂浮，则F浮=G，根据阿基米德原理可知
则
则物体的密度为
三、作图题（每题3分，共6分）
20. 如图所示，一个木块从斜面上滑下，在粗糙的水平面上继续滑行一段距离后才停下来。请在图中画出该木块在水平面上向右滑行时的受力示意图。
【答案】见解析
【解析】木块在水平面上向右滑行时，受到竖直向下的重力G、竖直向上的支持力F和与运动方向相反的摩擦力f，作用在木块的重心上，重力和支持力是一对平衡力，两个力大小相等，方向相反，则表示重力G和支持力F的线段长度相等，如图所示：
21. 如图所示电路，已经有一部分电路正确接入家庭电路中。请你用笔画线代替导线将该电路补充完整。要求：
（1）灯泡并联；
（2）开关S控制两盏灯。
【答案】见解析
【解析】为了用电的安全，开关要接火线，开关S控制两盏灯，则开关应接在干路中，能同时控制两盏灯的通断。两个灯泡并联：即它们的一端各自接到开关输出端，另一端汇合后接零线，如图所示：
四、实验题（第22题6分，第23题8分，第24题11分，共25分）
22. 如图所示为“探究光的反射定律”的实验装置：

（1）图甲中反射角________度。实验过程中，如果将一束光沿BO射入，反射光线将沿OA方向射出，这表明________；
（2）为了得到普遍规律，还需要再次测量数据，如果将AO向ON靠近，则OB________ON（选填“不变”、“靠近”或“远离”），反射角将________（选填“不变”、“变大”或“变小”）；
（3）如图乙，以法线ON为轴线，把纸板F向后缓慢旋转一个角度后，F上不能看到反射光线，这表明反射光线、入射光线和法线________；
（4）课后，某同学利用同一套实验器材，选择入射角分别为15°、30°、45°的三条光线进行实验，结果得到了不同的数据，如表所示。经检查，三次实验中各角度的测量值都是准确的，但总结的规律却与光的反射定律相违背。你认为其中的原因是_________。
【答案】（1）40 ；在反射现象中，光路是可逆的 （2）靠近 ；变小
（3）在同一平面 （4）将镜面与反射光线的夹角当作了反射角
【解析】【小问1】图中，入射光线与镜面的夹角为50°，则入射角为90°-50°=40°
由于反射角等于入射角，所以反射角为40°。
让光沿BO射入，反射光线将沿OA方向射出，说明在反射现象中光路是可逆的。
【小问2】为了得到普遍规律，还需要再次测量数据，如果将AO向ON靠近，入射角变小，由于反射角等于入射角，则反射角也变小，即OB靠近ON。
【小问3】以ON为轴线，把纸板F向后缓慢旋转一个角度，在白纸板上不能看到反射光线，是因为纸板OB面和反射光线以及法线不在同一个平面上，以法线ON为轴线，把纸板F向后缓慢旋转，这样做的目的是为了探究反射光线、入射光线、法线是否在同一平面内。
【小问4】反射角是反射光线与法线的夹角，入射角是入射光线与法线的夹角，根据光的反射定律，反射角等于入射角；当入射角分别为15°、30°、45°时，反射角也应分别是15°、30°、45°，不是75°、60°、45°，而75°、60°、45°正好是反射光线与镜面的夹角。
23. 某班物理实验小组的同学，利用图甲所示装置验证阿基米德原理。
（1）如图甲所示，物体受到的浮力F浮=________（用F1、F2、F3、F4表示）。
（2）以下实验过程中的操作，会影响验证结果的是________。（填字母）
A. 溢水杯内未盛满水
B. 小空桶的桶壁上一开始沾有水
C. 石块未浸没水中
（3）如图乙所示，宁宁同学将装满水的溢水杯放在升降台C上，当小川缓慢调高升降台，且容器不与重物接触时，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数________（选填“变大”“变小”或“不变”），且弹簧测力计A示数的变化量________（选填“大于”“小于”或“等于”）B示数的变化量，从而证明了阿基米德原理。
【答案】（1）F1-F3 （2）A （3）变小 ； 等于
【解析】【小问1】根据称重法可知，石块浸没在水中受到的浮力F浮=F1-F3
【小问2】A．溢水杯内未盛满水，则物体开始浸没时，没有水溢出，则会导致排开水的重力G排偏小，因此会影响验证结果，故A符合题意；
B．若小空桶的桶壁上一开始粘有水，求排开水的重力G排=F4-F2
则求排开水的重力G排不受影响，因此仍能得出F浮=G排，故B不符合题意；
C．无论石块是否完全浸没，都不会影响受到的浮力和排开水的重力，因此对验证结果没有影响，故C不符合题意。故选A。
【小问3】如图乙，重物浸入水中的体积越来越大时，排开液体的体积变大，根据F浮=ρ液V排g可知，重物受到的浮力变大，因为F示=G-F浮
所以弹簧测力计A的示数变小。又因为重物浸入水中的体积越来越大时，溢出水的体积变大，溢出水的质量变大，溢出水受到的重力变大，所以弹簧测力计B的示数变大；根据阿基米德原理可知，物体所受浮力的大小和排开液体的重力相等，所以弹簧测力计A示数的变化量和弹簧测力计B的示数变化量相等。
24. 实验小组在“测量小灯泡额定功率”的实验中，用到的实验器材有：电压恒定为6V的电源、电流表、电压表、额定电压为2.5V的小灯泡（正常发光时灯丝的电阻约为12Ω）、滑动变阻器、开关和若干导线。
（1）请根据实验要求将图甲所示的电路连接完整（导线不能交叉）。
（2）电路连接完整，闭合开关S前，应将滑动变阻器的滑片P移到________（选填“左”或“右”）端；
（3）小组同学电路连接无误后闭合开关，观察到灯泡不亮且电流表有示数、电压表无示数，电路中只有一处故障，则故障可能是________；
（4）排除故障后，闭合开关，电压表示数为1.8V，此时应将滑动变阻器的滑片向________（选填“左”或“右”）移动。小灯泡正常发光时，电流表的示数如图乙所示，电流表的读数为________A，小灯泡的额定功率为________W；
（5）【拓展】实验中电压表意外损坏，小组同学经过讨论后，选用阻值为R0的定值电阻进行实验，设计如图丙所示的电路也测出了小灯泡的额定功率。请将实验步骤补充完整。
①闭合开关S、S1，断开开关S2，移动滑动变阻器的滑片P，使电流表的示数为________；
②保持滑动变阻器的滑片P不动，只闭合开关S、S2，读出电流表的示数为I；
③小灯泡的额定功率表达式：P额=________。（用U额、I、R0表示）
【答案】（1）见解析 （2）左 （3）小灯泡短路 （4）右 ；0.2 ；0.5
（5） ；
【解析】【小问1】根据实验，电路是串联的，电压表测灯泡两端电压，电流表测电路中的电流，已知灯泡的额定电压是2.5V，正常发光时灯丝的电阻约为12Ω，电路中的电流为
因此电压表的电流表均选择小量程，接入电路，如下图所示：
【小问2】闭合开关S前，为了保护电路，应将变阻器滑片移至阻值最大处，即左端。
【小问3】串联电路，闭合开关后，电流表有示数，说明电路是通路，电压表无示数，且灯泡不亮，则可能是灯泡短路，电压表相当于测导线电压，因此无示数。
【小问4】闭合开关，电压表示数为1.8V，要使小灯泡正常发光，应增加灯泡两端电压，减小变阻器两端电压，根据串联分压原理可知，变阻器的阻值变小，即滑片向右移动。
电流表选择的是小量程，分度值是0.02A，乙图中电流表的读数为0.2A，则小灯泡的额定功率为
【小问5】据丙图可知，闭合开关S、S1，断开开关S2，电路为定值电阻R0和灯泡并联后，再与变阻器串联，电流表测电阻R0支路电流，为了使灯泡正常发光，灯泡两端电压达到额定电压，此时灯泡和定值电阻R0并联，电压相等，因此当电流表的示数为时，灯泡正常发光。保持滑动变阻器的滑片P不动，只闭合开关S、S2，电路连接方式不变，电流表测R0和灯泡L的总电流，可得灯泡正常发光时的电流为
小灯泡的额定功率表达式为
五、计算题（第25题6分，第26题8分，第27题12分，共26分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
25. 在节能减排的今天，油电混合动力汽车（以下称“油电汽车”）已走进普通百姓家庭。该油电汽车空车质量1120kg，汽车行驶时所受阻力与汽车总重的比值为0.1，g取10N/kg。求：
（1）该油电汽车空车静止在水平地面上时，每个车胎与地面接触面积约为250cm2，则汽车对地面的压强是多少?
（2）小明爸爸的体重为80kg独自驾驶该汽车行驶时的速度随时间的变化图像如图乙所示，则该汽车在第10min到第40min时间内牵引力做的功是多少?
【答案】（1）1.12×105Pa （2）3.24×107J
【解析】【小问1】汽车空车静止在水平地面上时，汽车对地面的压力等于其重力，即
受力面积为
汽车对地面的压强为
【小问2】汽车受到牵引力大小为
汽车行驶的时间为
汽车行驶的路程为
牵引力做的功为
26. 某国产品牌新能源汽车在日常行驶中可以利用动力电池（蓄电池）给电动机供电，纯电续航里程达200km；同时该车备有容积为56L的油箱，在电力不足时（低于20%），车载增程器（汽油机）启动，通过发电机发电驱动电动机工作，多余的电能对蓄电池充电，油电综合续航可达1100km左右。求：
（1）根据如表所示的动力电池参数，计算该车的动力电池最多能储存电能是多少kW·h；
（2）该电动车慢充时（电池电能从20%充到90%）的平均充电功率；
（3）“烧油发电驱动”模式时，能量转化过程如图所示，车载增程器工作时的热效率为40%，发电机的发电效率为80%，汽油的热值为则此过程中1L汽油可以发电多少kW·h？（结果保留整数）
【答案】（1）；（2）；（3）
【解析】解：（1）由表中数据可知，动力电池的电压350V，额定容量为100Ah，则该车的动力电池最多能储存电能
（2）由表中数据可知，电动车慢充5h，电池电能从20%充到90%，平均充电功率
（3）车载增程器工作时的热效率为40%，发电机的发电效率为80%，1L汽油可以发电
答：（1）该车的动力电池最多能储存电能是35kW·h；
（2）该电动车慢充时的平均充电功率为4.9kW；
（3）1L汽油可以发电3kW·h。
27. 图1是水池水位自动控制模拟装置：可绕O点转动的轻质杠杆A端用轻绳系正方体浮块，B端固定一轻质三角支架，支架与固定不动的压力敏感电阻RF保持水平接触挤压，杠杆保持水平平衡，已知：AO长为1m，BO长为2m；浮块边长为20cm，密度为5×103kg/m3，下表面距池底2m；当电磁铁线圈中的电流时，衔铁K被释放，水泵开始工作向水池注水，反之停止注水，池内达到所设定的最高水位，线圈电阻不计；电压U=6V，电阻箱R调至75Ω；RF的阻值与支架所施加压力F的关系图线如图2所示，g取10N/kg。求：
（1）浮块的重力；
（2）当池内达到所设定的最高水位时，轻绳对杠杆A端的拉力；
（3）为使该装置能自动控制水池内的最高水位，在其他条件不变的情况下，电阻箱R接入电路的阻值应满足的条件。
【答案】（1）400N （2）350N （3）
【解析】【小问1】由密度计算公式，可知浮块的质量为
由重力与质量关系可知浮块的重力为
【小问2】当池内达到所设定的最高水位时，电路中电流I=0.02A，即
则RF的电阻为
由图可知，由图像知压敏电阻与压力成一次函数关系，关系式为RF=kF+b
将（200N，250Ω）和（0，50Ω）代入关系式得RF的阻值与支架所施加压力F的数值关系为RF=1Ω/N×F+50Ω
此时支架对RF的压力为
根据杠杆平衡条件
代入数据得A端绳拉力为
【小问3】当浮块浸没后其所受浮力达到最大且不再变化，此时浮力
此时A端绳的拉力为
根据杠杆平衡条件
代入数据得B端压力为
此时RF的阻值达到最小，根据RF=1Ω/N×F+50Ω
可知RF=1Ω/N×160N+50N=210Ω
则电阻箱R接入电路阻值最大为
当浮块不受水浮力时，代入数据得B端压力为200N，此时RF的阻值达到最大，为250Ω，则电阻箱R接入电路阻值最小为
因为如果等于90Ω，控制电路部分电流只能小于等于0.02A，铁块不会被吸走，水泵一直向水池注水，水池溢水也不会停止，不存在水位上限。故电阻箱R接入电路的阻值应满足的条件是。次数
入射角
反射角
1
15°
75°
2
30°
60°
3
45°
45°
项目
参数
额定容量（Ah）
100
电压（V）
350
温度范围（℃）
-30~55
充电时间
快充：45min（20%~80%）
慢充：5h（20%~90%）
