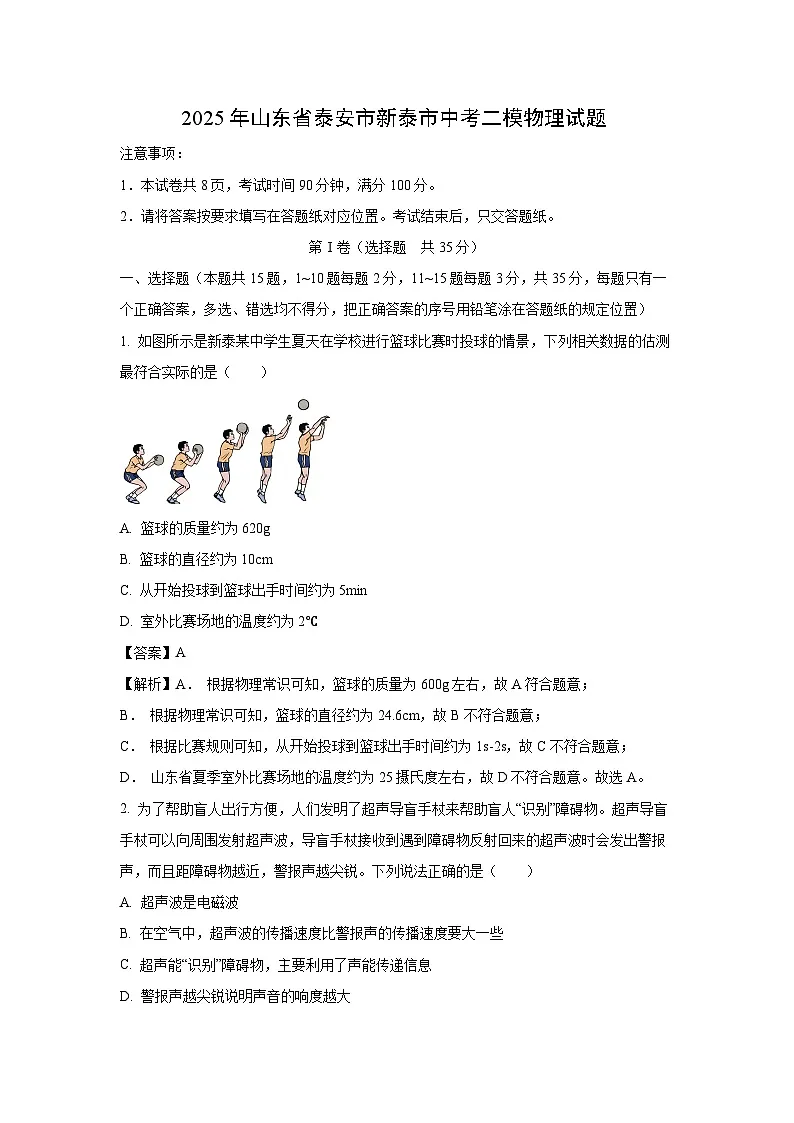

物理：2025年山东省泰安市新泰市中考二模试题（解析版）

这是一份物理：2025年山东省泰安市新泰市中考二模试题（解析版），共22页。
2．请将答案按要求填写在答题纸对应位置。考试结束后，只交答题纸。
第Ⅰ卷（选择题 共35分）
一、选择题（本题共15题，1~10题每题2分，11~15题每题3分，共35分，每题只有一个正确答案，多选、错选均不得分，把正确答案的序号用铅笔涂在答题纸的规定位置）
1. 如图所示是新泰某中学生夏天在学校进行篮球比赛时投球的情景，下列相关数据的估测最符合实际的是（ ）
A. 篮球的质量约为620g
B. 篮球的直径约为10cm
C. 从开始投球到篮球出手时间约为5min
D. 室外比赛场地的温度约为2℃
【答案】A
【解析】A． 根据物理常识可知，篮球的质量为600g左右，故A符合题意；
B． 根据物理常识可知，篮球的直径约为24.6cm，故B不符合题意；
C． 根据比赛规则可知，从开始投球到篮球出手时间约为1s-2s，故C不符合题意；
D． 山东省夏季室外比赛场地的温度约为25摄氏度左右，故D不符合题意。故选A。
2. 为了帮助盲人出行方便，人们发明了超声导盲手杖来帮助盲人“识别”障碍物。超声导盲手杖可以向周围发射超声波，导盲手杖接收到遇到障碍物反射回来的超声波时会发出警报声，而且距障碍物越近，警报声越尖锐。下列说法正确的是（ ）
A. 超声波是电磁波
B. 在空气中，超声波的传播速度比警报声的传播速度要大一些
C. 超声能“识别”障碍物，主要利用了声能传递信息
D. 警报声越尖锐说明声音的响度越大

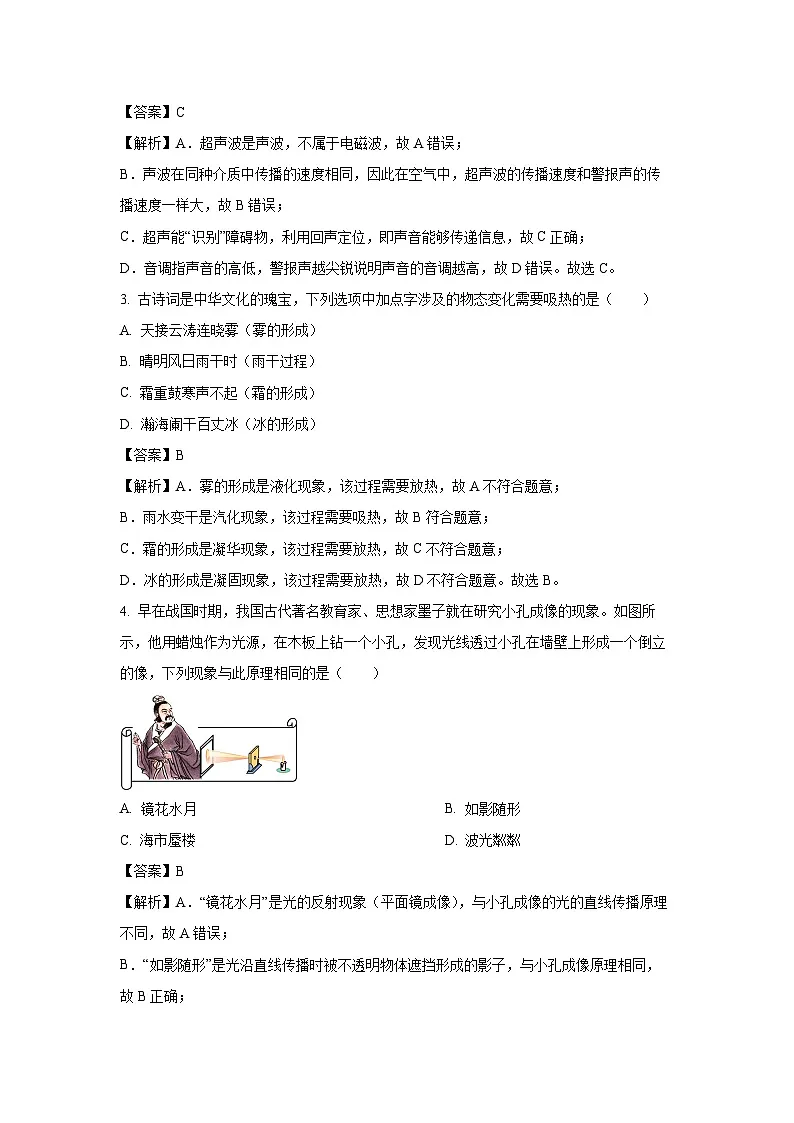

【答案】C
【解析】A．超声波是声波，不属于电磁波，故A错误；
B．声波在同种介质中传播的速度相同，因此在空气中，超声波的传播速度和警报声的传播速度一样大，故B错误；
C．超声能“识别”障碍物，利用回声定位，即声音能够传递信息，故C正确；
D．音调指声音的高低，警报声越尖锐说明声音的音调越高，故D错误。故选C。
3. 古诗词是中华文化的瑰宝，下列选项中加点字涉及的物态变化需要吸热的是（ ）
A. 天接云涛连晓雾（雾的形成）
B. 晴明风日雨干时（雨干过程）
C. 霜重鼓寒声不起（霜的形成）
D. 瀚海阑干百丈冰（冰的形成）
【答案】B
【解析】A．雾的形成是液化现象，该过程需要放热，故A不符合题意；
B．雨水变干是汽化现象，该过程需要吸热，故B符合题意；
C．霜的形成是凝华现象，该过程需要放热，故C不符合题意；
D．冰的形成是凝固现象，该过程需要放热，故D不符合题意。故选B。
4. 早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。如图所示，他用蜡烛作为光源，在木板上钻一个小孔，发现光线透过小孔在墙壁上形成一个倒立的像，下列现象与此原理相同的是（ ）
A. 镜花水月B. 如影随形
C. 海市蜃楼D. 波光粼粼
【答案】B

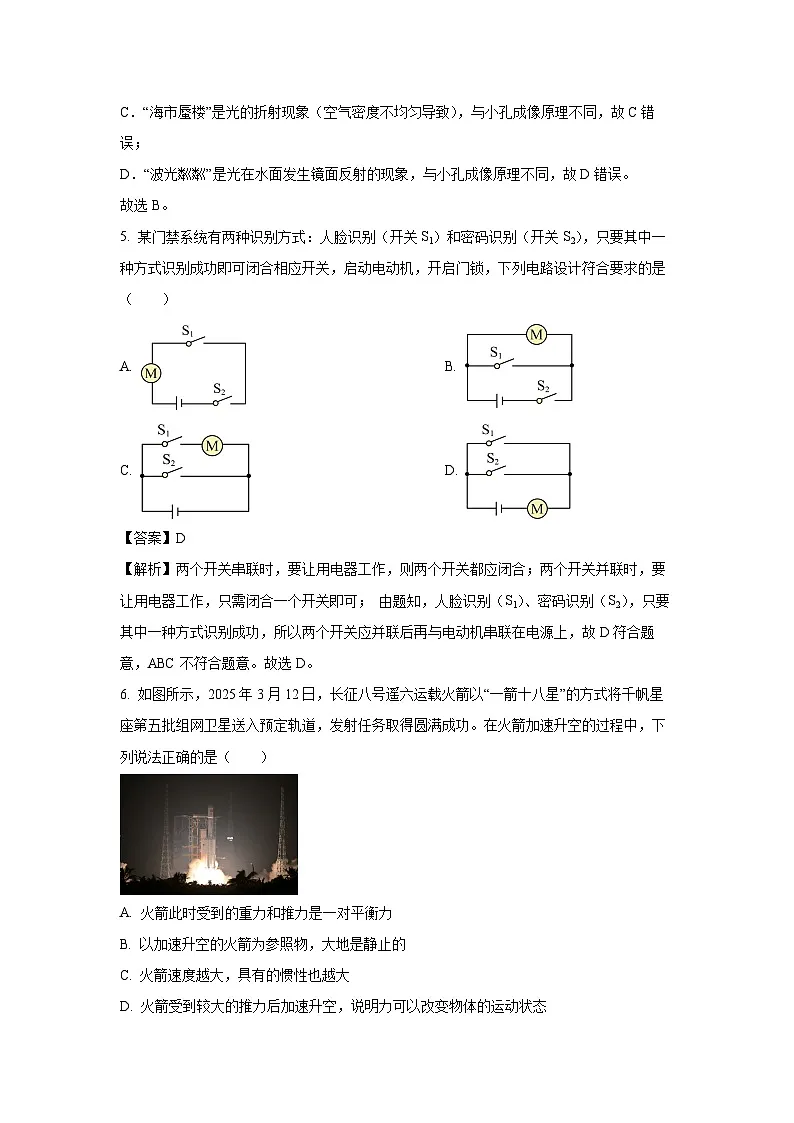

【解析】A．“镜花水月”是光的反射现象（平面镜成像），与小孔成像的光的直线传播原理不同，故A错误；
B．“如影随形”是光沿直线传播时被不透明物体遮挡形成的影子，与小孔成像原理相同，故B正确；
C．“海市蜃楼”是光的折射现象（空气密度不均匀导致），与小孔成像原理不同，故C错误；
D．“波光粼粼”是光在水面发生镜面反射的现象，与小孔成像原理不同，故D错误。
故选B。
5. 某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁，下列电路设计符合要求的是（ ）
A. B.
C. D.
【答案】D
【解析】两个开关串联时，要让用电器工作，则两个开关都应闭合；两个开关并联时，要让用电器工作，只需闭合一个开关即可； 由题知，人脸识别（S1）、密码识别（S2），只要其中一种方式识别成功，所以两个开关应并联后再与电动机串联在电源上，故D符合题意，ABC不符合题意。故选D。
6. 如图所示，2025年3月12日，长征八号遥六运载火箭以“一箭十八星”的方式将千帆星座第五批组网卫星送入预定轨道，发射任务取得圆满成功。在火箭加速升空的过程中，下列说法正确的是（ ）
A. 火箭此时受到的重力和推力是一对平衡力
B. 以加速升空的火箭为参照物，大地是静止的
C. 火箭速度越大，具有的惯性也越大
D. 火箭受到较大的推力后加速升空，说明力可以改变物体的运动状态
【答案】D
【解析】A．火箭加速升空时，火箭此时受到的重力小于推力，不是一对平衡力，故A错误
B．以加速升空的火箭为参照物，大地的相对位置改变，是运动的，故B错误；
C．惯性只跟质量有关，与速度无关，所以火箭速度变大时，质量不变，则具有的惯性不变，故C错误；
D．力可以改变物体的运动状态和形状。火箭受到较大的推力后加速升空，说明力可以改变物体的运动状态，故D正确。故选D。
7. 如图所示是哪吒与敖丙在踢毽子，下列说法正确的是（ ）
A. 哪吒抬起一只脚踢毽子时，他对地面的压强减小
B. 毽子在空中飞行时，其机械能一直在增大
C. 毽子在上升过程中，动能转化为重力势能
D. 敖丙踢出毽子后，会继续对毽子做功，所以毽子会继续在空中飞行
【答案】C
【解析】A．哪吒抬起一只脚时，受力面积减小，而压力不变，根据压强公式，压强增大，故A错误；
B．毽子在空中飞行时，受空气阻力作用，克服阻力做功，机械能会逐渐减小，故B错误
C．毽子上升过程中，速度减小（动能减小），高度增加（重力势能增大），动能转化为重力势能，故C正确；
D．毽子离开脚后，不再受到脚的作用力，其飞行是靠惯性，不存在做功过程，故D错误。故选C。
8. 在初中物理的学习中，我们常会用到一些科学研究方法，如在“探究液体压强与哪些因素有关”实验时，我们通过观察压强计U形管左右两侧液面高度差来判断液体内部压强大小的变化。以下研究中所采用方法与此相同的是（ ）
A. 探究动能大小与哪些因素有关时，通过小车推出物体的远近，判断小车动能大小
B. 为了描述磁体周围的磁场而引入“磁感线”
C. 在探究平面镜成像特点时，用两支相同的蜡烛来比较像与物的大小
D. 探究压力对滑动摩擦力大小的影响时，保持接触面粗糙程度不变，改变压力
【答案】A
【解析】在“探究液体压强与哪些因素有关”实验中，把金属盒放入液体中，通过观察U形管两边液面的高度差来判断探头处液体的压强的大小，这里用到了转换法。
A．“探究动能大小与哪些因素有关时，通过小车推出物体的远近，判断小车动能大小”所采用的科学研究方法是转换法，故A符合题意；
B．研究磁场时，引入“磁感线”；采用的是理想模型法，故B不符合题意；
C．探究在平面镜成像的实验中利用两个完全相同的蜡烛，验证像与物的大小关系，采用的科学研究方法是等效替代法，故C不符合题意；
D．在探究压力对滑动摩擦力的影响时，保持接触面粗糙程度不变，改变压力，采用的是控制变量法，故D不符合题意。故选A。
9. 对如图所示的现象，下列解释错误的是（ ）
A. 如图甲，该实验可以验证通电导线的周围有磁场
B. 如图乙，向右移动滑片P会减弱铁钉的磁性
C. 如图丙，该实验与发电机原理相同
D. 如图丁，该实验可以验证感应电流方向与磁场方向有关
【答案】C
【解析】A．图甲是奥斯特实验，将通电导线放在小磁针上方时，小磁针会发生偏转，说明通电导线周围存在磁场，故A正确，不符合题意；
B．图乙中，电磁铁磁性强弱与电流大小等因素有关。向右移动滑片P，滑动变阻器接入电路的电阻变大，由可知，电路中电流变小，在匝数等其他条件不变时，电流减小会减弱铁钉的磁性，故B正确，不符合题意；
C．图丙中有电源，是通电导体在磁场中受力运动实验，电动机是根据这个原理制成的；而发电机的原理是电磁感应现象，故C错误，符合题意；
D．图丁是电磁感应实验，在其他条件不变时，改变磁场方向，观察灵敏电流计指针偏转方向，可验证感应电流方向与磁场方向有关，故D正确，不符合题意。故选C。
10. 如图所示是部分家庭电路，下列说法正确的是（ ）
A. 闭合开关，若灯泡不亮，一定灯泡短路
B. 闭合开关，保险丝会立刻熔断
C. 三孔插座的连接符合安全用电要求
D. 灯泡与开关的连接符合安全用电要求
【答案】D
【解析】A．闭合开关，若灯泡不亮，可能是灯泡短路，也可能是电路的某处断路，若是灯泡短路，则会引起保险丝熔断，故A错误；
BD．开关接在火线和灯泡之间，这样开关既能控制灯泡，又能在开关断开时切断与火线的连接，符合安全用电的原则，因此开关闭合，保险丝不会立刻熔断，故A错误，D正确；
C．三孔插座的左孔应接零线，右孔应接火线，上孔应接地线，上图的接法不符合安全用电的要求，故C错误。故选C。
11. 下列有关热学的物理知识，说法正确的是（ ）
①春天花开时，很远就能闻到花香，是因为分子在不停地做无规则运动
②一块0℃的冰熔化成0℃的水后，温度不变，内能变大
③内燃机的压缩冲程，主要通过热传递增加了汽缸内物质的内能
④夏天在室内洒水降温，利用了水的比热容较大的性质
A. 只有①②B. 只有①③
C. 只有②④D. 只有③④
【答案】A
【解析】①春天花开时，很远就能闻到花香，花香分子通过扩散进入空气，说明分子在做无规则运动，故①正确；
②一块0℃的冰熔化成0℃的水，由于熔化过程中，温度不变，但吸收了热量，内能是变大的，故②正确；
③内燃机的压缩冲程，活塞压缩汽缸内物质，机械能转化为内能，是通过做功增加了汽缸内物质的内能，故③错误；
④夏天在室内洒水，水汽化吸收热量，起到降温的作用，不是利用水的比热容较大的性质，故④错误；，故A符合题意，BCD不符合题意。故选A。
12. 如图所示，小明同学在做“探究凸透镜成像规律”的实验，此时光屏上呈现清晰的像。下列说法中正确的是（ ）
①透镜的焦距是10.0cm
②图甲中光屏上呈现倒立、缩小的实像
③图甲中，将蜡烛和光屏的位置互换，光屏上不可能再次呈现清晰的像
④图甲中，若在透镜和蜡烛之间放一近视镜，则需要将光屏向右移动，才能再次呈现清晰的像
A. 只有①②B. 只有①②④
C. 只有①③D. 只有②④
【答案】B
【解析】①由图乙可知，当u=v=20cm时，凸透镜成倒立、等大的实像，此时u=v=2f=20cm，则f=10cm，故①正确；
②图甲中，物距u=50.0cm−20.0cm=30.0cm，u>2f，根据凸透镜成像规律，此时成倒立、缩小的实像，故②正确；
③根据光路可逆原理，将蜡烛和光屏的位置互换，光屏上仍可呈现清晰的像，此时成倒立、放大的实像，故③错误；
④近视镜是凹透镜，对光线有发散作用。若在透镜和蜡烛之间放一近视镜，光线延迟会聚，像距变大，需要将光屏向右移动，才能再次呈现清晰的像，故④正确.。
综上所述，正确的有①②④。故B正确，ACD错误。故选B。
13. 如图所示，重力为1000N的长方体物体在滑轮组的作用下，以0.2m/s的速度沿水平地面向右匀速运动了10s。滑轮组绳自由端向右拉力F为200N，滑轮组的机械效率为80%，在此过程中，下列说法正确的是（ ）
①有用功为1200J
②额外功为240J
③物体与地面间的滑动摩擦力为320N
④若物体的重力和运动速度不变，只增大地面的粗糙程度，则滑轮组的机械效率会提高
A. 只有①②B. 只有①③
C. 只有②④D. 只有③④
【答案】C
【解析】①②物体移动距离为
由图可知，滑轮组有效绳子段数，则绳子自由端移动距离为
则总功为
则有用功为
则额外功为
故①错误，②正确；
③物体与地面间的滑动摩擦力为，故③错误；
④若物体的重力和运动速度不变，只增大地面的粗糙程度，则物体与地面间的滑动摩擦力变大，有用功增加，额外功基本不变，滑轮组的机械效率会提高，故④正确。
故C正确，ABD错误。故选C。
14. 有A、B两个正方体物块，B边长是A边长的一半，如图甲所示，将质量为1kg的物块A放入水中，有五分之三体积露出水面；再将物块B放在A的上面，物块A恰好完全没入水面，如图乙所示。若g取10N/kg，水的密度为，下列判断正确的是（ ）
①物块A的密度为
②图乙中物块B对A的压力为25N
③物块A与B质量之比为
④物块A与B密度之比为
A. 只有①②B. 只有①④
C. 只有②③D. 只有①③④
【答案】B
【解析】①物块A漂浮在水面上，受到的浮力与自身重力相等，则浮力为
物体A浸在液体中的体积为
已知物体A有五分之三体积露出水面，则物体A的体积为
物体A的密度为
故①正确；
②将物块B放在A的上面，物块A恰好完全没入水面，此时物体A增加的浮力与B对A施加的压力大小相等，则压力为，故②错误；
③B对A施加的压力大小与B的重力相等，则B的重力为15N，B物体的质量为
物块A与B质量之比，故③错误；
④已知A、B两个正方体物块，且B边长是A边长的一半，则B的体积是A体积的，B的体积为
B的密度为
物块A与B密度之比为
故④正确，综合上述分析可知，故B正确，ACD错误。故选B。
15. 如图所示的电路，电源电压6V不变，电流表量程为0~0.6A，电压表量程为0~3V，定值电阻阻值为8Ω，滑动变阻器的规格为“20Ω，1A”，闭合开关S，在电路安全前提下，下列说法中正确的是（ ）
①滑片P上移时，电压表的示数变大
②滑片P下移时，电压表与电流表的示数之比变大
③滑动变阻器允许接入电路的取值范围为2Ω~8Ω
④电阻消耗的最大功率与最小功率之比为
A. 只有②③B. 只有①④
C. 只有②③④D. ①②③④都正确
【答案】C
【解析】①由图可知，两电阻串联，电压表测两端的电压，电流表测电路电流，①滑片P上移时，接入电路中的阻值变小，根据串联电路分压特点可知，电压表测两端的电压，故电压表的示数变小，故①错误；
②滑片P下移时，接入电路中的阻值变大，根据知，电压表与电流表的示数之比等于接入电路中的阻值，则其比值变大，故②正确；
③当滑动变阻器接入电路中的电阻为零时，电路中的电流
大于电流表的量程，不安全，因串联电路中各处的电流相等，且电流表的量程为0~0.6A，所以，电路中的最大电流为，此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值
此时电压表的示数为
由串联电路的分压原理可知，变阻器接入电路的阻值越大，电压表的示数越大，由欧姆定律可知电路中电流越小，则当电压表示数最大为3V时，因串联电路中总电压等于各分电压之和，此时的电压∶
则电路中最小的电流
滑动变阻器接入电路中的最大阻值
滑动变阻器允许接入电路的取值范围为2Ω~8Ω，故③正确；
④滑动变阻器允许接入电路的阻值最小时，根据欧姆定律可知，此时电路中的电流最大，
根据可知，此时定值电阻消耗的功率最大，即
反之，滑动变阻器允许接入电路的阻值最大时，根据欧姆定律可知，此时电路中的电流最小，
根据可知，此时定值电阻消耗的功率最小，
电阻消耗的最大功率与最小功率之比为
故④正确，故C符合题意，ABD不符合题意。故选C。
第Ⅱ卷（非选择题 共65分）
二、填空题（每空2分，共8分）
16. 如图是草原犬鼠洞穴的横截面示意图，它有两个出口，分别是隆起的洞口A和平坦洞口B，当风吹过两个洞口时，两个洞口处流体压强分别为和，则______（选填“大于”、“小于”或“等于”）。
【答案】小于
【解析】从横截面示意图可以看出，当风吹过两个洞口时，由于洞口A隆起，使得风在通过A口时流速增大；而洞口B平坦，风通过B口时流速相对较小。根据流体压强与流速的关系，流速大的地方压强小，流速小的地方压强大。因此，A口处的流体压强pA会小于B口处的流体压强pB。
17. 一束光线垂直入射到平面镜上，若入射光不动，只将平面镜顺时针转20°，则反射角的大小是______。
【答案】20°
【解析】当光线垂直入射到平面镜上时，反射光线与入射光线、法线重合，入射角和反射角都为0度，现入射光线不动，将镜面顺时针旋转20°，此时的入射光线和法线的夹角为20°，则入射角为20°，根据反射角等于入射角，则反射角也是20°。
18. 如图所示，在水平拉力作用下，木板甲在水平地面上匀速向右运动，同时物块乙相对于地面静止。已知此时墙壁对物块乙的拉力，则木板甲与地面间的摩擦力是______N。
【答案】8
【解析】此时墙壁对物块乙的拉力
方向向左；乙水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，方向相反，故摩擦力大小为2N，摩擦力水平向右；以甲为研究对象，它受到向右的拉力为10N，同时受到地面对它的摩擦力和物体乙对它的摩擦力，根据相互作用力大小相等，方向相反，乙对甲的摩擦力为二者之和为10N，所以地面对物体甲的摩擦力为
19. 在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表的指针均指在图乙所示的位置，则通过灯的电流为______A。
【答案】1.6
【解析】由图可知，两灯并联，电流表A2测量干路电流，电流表A1测量通过L2的电流；因为并联电路中干路电流大于任一支路的电流，且电流表A1、A2的指针位置相同，所以，电流表A2选用大量程，分度值为0.1A，示数为I=2A，电流表A1选用小量程，分度值为0.02A，示数为I2=0.4A
因为I=I1+I2
所以通过灯L1的电流I1=I-I2=2A-0.4A=1.6A
三、作图题（每题3分，共6分）
20. 如图所示，请标出通电螺线管N极和蓄电池的正、负极。
【答案】见解析
【解析】如图，小磁针的右端为S极，左端为N极，根据异名磁极相互吸引可知，通电螺线管左端为S极，右端为N极，根据安培定则可知，电流从通电螺线管右端流入，则蓄电池的右端为正极，左端为负极，作图如下：
21. 如图所示，斜面上一容器中盛有水，小球漂浮在水面上静止。请画出小球的受力示意图。
【答案】见解析
【解析】小球悬浮在水中，受到的浮力和小球重力是一对平衡力，过小球的重心沿竖直向上的方向画一条带箭头的线段，用符号F浮表示，竖直向下画一条带箭头的线段，表示小球受到的重力G，如图所示：
。
四、实验题（第22题6分，第23题7分，第24题12分，共25分）
22. 如图甲所示，小明用相同的酒精灯分别给质量和初温均相同的水和煤油加热，来探究水和煤油吸热能力的大小。
（1）安装实验装置时，应先固定铁圈______（选填“A”或“B”）；
（2）每隔相同的时间记录一次温度，根据实验数据绘制成温度与加热时间的关系图像如图乙所示。实验中，通过比较______来反映煤油和水吸收热量的多少；
（3）加热到一定时刻，水开始沸腾，此时的温度如图丙所示，则水的沸点是______℃，这表明实验时的大气压强______（选填“大于”、“小于”或“等于”）一个标准大气压；
（4）由图乙可知，加热时间相同时，______的温度变化大，这说明______的吸热性能强。（均选填“水”或“煤油”）
【答案】（1）B （2）加热时间 （3）98 ；小于 （4）煤油 ；水
【解析】【小问1】实验中酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈B的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照自下而上的顺序进行，故安装实验装置时，应先固定铁圈B，再固定铁圈A。
【小问2】吸收热量的多少不易直接观察，实验中用两个完全相同的酒精灯加热，相同时间产生的热量是相同的，可以利用加热时间间接反映吸收热量的多少。
【小问3】图丙中温度计的分度值为1℃，示数为98℃。
标准大气压下水的沸点为100℃，水的沸点随大气压的降低而减小，实验中水的沸点为98℃，因此实验时的大气压强小于一个标准大气压。
【小问4】由图乙可知，加热相同的时间，水和煤油吸收的热量是相同的，水的温度变化小，煤油的温度变化大，由可知，水的比热容较大，说明水的吸热性能较强。
23. 小明去青云湖游玩时在湖边捡到一块漂亮的鹅卵石，他想知道鹅卵石的密度，于是用天平和量筒进行了如下实验。
（1）将托盘天平放在水平桌面上，指针的位置如图甲所示，此时应向______调节平衡螺母，将天平调平衡。
（2）天平调平后，将鹅卵石放在天平的左盘中，用镊子向另一个盘中加减砝码，再移动游码。当天平平衡时，砝码质量以及游码在标尺上的位置如图乙所示，则鹅卵石的质量是______g；
（3）向量筒中倒入60mL的水，用细线拴住鹅卵石并放入量筒中后，量筒中的水面如图丙所示，则矿石的体积为______，所测鹅卵石的密度是______；
（4）实验后，小明发现所用的砝码生锈了，则所测鹅卵石密度比真实值______（选填“偏大”、“偏小”或“不变”）；
（5）学习了密度知识后，小明想测一下妈妈的手镯的密度，他设计了一个新方案，利用家里的电子秤、碗、水、细线等器材进行测量，测量步骤如下：
①如图甲所示，电子秤调零后，在碗里加入适量水，测出碗和水的总质量；
②如图乙所示，用绳系着手镯，浸没在水中不碰容器，电子秤示数为；
③如图丙所示，慢慢将手镯沉入水底，松开绳子电子秤示数为。
④手镯的质量______，手镯的密度______（用、、、表示）
【答案】（1）左 （2）46 （3）20 ；
（4）偏小（5） ；
【解析】【小问1】将托盘天平放在水平桌面上，指针偏右，根据 “左偏右调，右偏左调” 的原则，此时应向左调节平衡螺母，将天平调平衡。
【小问2】鹅卵石的质量 = 砝码质量 + 游码读数 = 20g + 20g + 5g + 1g = 46g。
【小问3】鹅卵石的体积 = 量筒最终读数 - 初始读数 = 80mL - 60mL = 20mL = 20cm³。
密度 。
【小问4】砝码生锈后质量会变大，用生锈的砝码测量时，所加砝码的示数比实际质量小，导致测量的质量偏小。根据​，体积测量准确，质量偏小，则所测鹅卵石密度比真实值偏小。
【小问5】手镯的质量 m = m₃ - m₁（沉底时总质量减去碗和水质量）。
手镯的体积 （浸没时排开水的质量除以水的密度）。
密度 。
24. 在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V，电阻约为10Ω。
现有器材：电源（电压为6V，保持不变），电流表，电压表，开关、导线若干，另有三种规格的滑动变阻器可供选择：（1000Ω 2A）、（50Ω 2A）、（10Ω 2A）。请完成下列问题：
（1）本次实验中应选择的滑动变阻器是______（选填“”、“”或“”）；
（2）某同学连接成了如图甲所示的电路，该电路中存在一处连接错误，只要改接一根导线就可以使电路连接正确，请你把接错的那一根导线找出来打上“×”，再用笔画线代替导线画出正确的连接；
（3）正确连接电路后，闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，导致这一现象的原因是小灯泡______（选填“短路”或“断路”）；
（4）实验过程中，某小组的同学将所测得相关数据和现象记录如下表：
小灯泡的额定功率为______W；
（5）该实验小组的同学又设计了如图乙所示的电路，利用阻值为的定值电阻和电压表、电压表等器材，测量额定电压为的小灯泡L的额定功率，连接电路并检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电压表______（选填“”或“”）的示数为，同时读出另一个电压表的示数，记为；
②小灯泡额定功率______（用、U、表示）。
【答案】（1） （2）见解析（3）短路
（4）0.8 （5） ；
【解析】【小问1】当灯泡正常发光时的电流大约为
由串联电路的电流特点可知，通过滑动变阻器的电流
由串联电路的电压特点可知，滑动变阻器两端的电压
由欧姆定律可知，此时滑动变阻器接入电路的电阻
总电阻值过大，滑动变阻器时示数变化不明显，不方便数据记录，故应选择
【小问2】由图可知，电压表应该测小灯泡两端的电压，应该并联接在小灯泡两端。如图所示：
【小问3】闭合开关，发现小灯泡不发光，电流表有示数，说明小灯泡没有断路，有接入电路中，电压表无示数，说明小灯泡短路，两端电压为0。
【小问4】已知灯泡额定电压为
由表格知，此时通过的电流为
所以小灯泡的额定功率为
【小问5】实验步骤①闭合开关，移动滑动变阻器的滑片P，使电压表V1的示数为U额，同时读出另一个电压表的示数，记为U②由图丙可知，灯泡、R0和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测灯泡和R0两端电压，移动滑动变阻器的滑片P，使电压表V1的示数为U额，此时灯泡正常发光；根据串联电路电压规律， R0两端电压为
根据串联电路电流特点，灯泡额定电流为
则小灯泡额定功率为
五、计算题（第25题6分，第26题9分，第27题11分，共26分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
25. 如图所示，将一块重为6N的物体用细线系着浸没在装有水的圆柱形容器中，当物体静止时，容器中水面的高度由12cm上升到14cm，此时拉力为2N。，g取10N/kg，求：
（1）物体所受浮力的大小；
（2）物体的体积；
（3）容器中水的质量。
【答案】（1）4N （2） （3）2.4kg
【解析】【小问1】物体受到的浮力
【小问2】由得
物体体积
【小问3】圆柱体的底面积
水的质量
26. 桔槔是《天工开物》中记载的一种原始的汲水工具，如图所示，硬杆AB用绳子悬挂在树上，杆可绕O点自由旋转且与树之间无作用力，用绳子将质量为3kg的木桶悬挂在B端，在A端重力为140N的拗石辅助下，人可轻松将一桶水从井中提起。已知硬杆AB的长度为2m，OA的长度为1.2m，木桶装满水，水重270N，重力为510N的人轻松将这桶水从井中提起。若悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力，，g取10N/kg，求：
（1）木桶的容积；
（2）井中水面到井口的距离为6m，人不用桔槔直接从水面将这桶水匀速提升6m做的功
（3）人用桔槔将装满水的桶提出水面后（忽略桶外壁沾水），硬杆AB在水平位置处于平衡状态时，人脚与地面的接触面积为，求人对水平地面的压强。
【答案】（1） （2）1800J （3）
【解析】【小问1】木桶中水的质量
水的体积
木桶的容积V=V水=2.7×103m3
【小问2】木桶的重力
桶和水的总重力：
人不用桔槔直接从水面将这桶水匀速提升6m做的功
【小问3】如果人不用力，杠杆左边力与力臂的乘积和右边力与力臂的乘积比较
要提起水桶必须对水桶施加一个向上的拉力F拉，由杠杆平衡条件可得
即
人对绳的拉力
因力的作用是相互的，所以绳对人的拉力是竖直向下的
人对地面的压力
人脚与地面的接触面积
人对地面的压强：
27. 如图甲是某多功能养生壶内部简化电路图，由控制电路和工作电路两部分组成。为热敏电阻，其阻值随水温变化图像如图乙所示。控制电路电源电压，R为滑动变阻器，线圈电阻不计。当壶中的水温达到100℃时，线圈中的电流为6mA，衔铁刚好被吸下。工作电路电源电压，、为电热丝，，。求：
（1）养生壶的加热功率和保温功率是多少？
（2）此养生壶的加热效率为90%，用此养生壶加热挡加热7min，可使质量为2.2kg的水从15℃加热至多少℃？
（3）使用烧水功能时，需设定水温达到100℃时停止加热，进行保温，则此时滑动变阻器R接入电路的阻值是多少？
【答案】（1）1100W，220W； （2）； （3）
【解析】【小问1】当继电器线圈电流达不到6mA时，衔铁不会被吸下，此时工作电路中只有电阻工作，工作电路电阻最小，由可知，电路处于加热状态；当继电器线圈电流达到6mA时，衔铁会被吸下，此时工作电路中、串联，工作电路电阻最大，此时电路处于保温状态。则
【小问2】加热挡工作7min养生壶消耗的电能
水吸收的热量
由得
水的末温度
所以，可使质量为2.2kg的水从15℃加热至60℃。
【小问3】当温度为100℃时，由图乙可知。此时控制电路的电流
控制电路总电阻
滑动变阻器接入电路的阻值实验次数
电压U/V
电流I/A
灯泡亮度
灯泡实际功率P/W
1
05
0.18
不亮
2
1
0.2
发暗光
3
2
0.3
发较亮光
4
2.5
0.32
正常发光
5
2.8
0.34
发光强烈
