高中物理人教版 (2019)必修 第三册实验：电池电动势和内阻的测量背景图课件ppt

这是一份高中物理人教版 (2019)必修 第三册实验：电池电动势和内阻的测量背景图课件ppt，共26页。PPT课件主要包含了电池电动势变小，电池内阻变大，闭合电路的欧姆定律，伏安法，外电路电阻，安阻法，伏阻法，实验电路，实验步骤，数据处理-公式法等内容，欢迎下载使用。

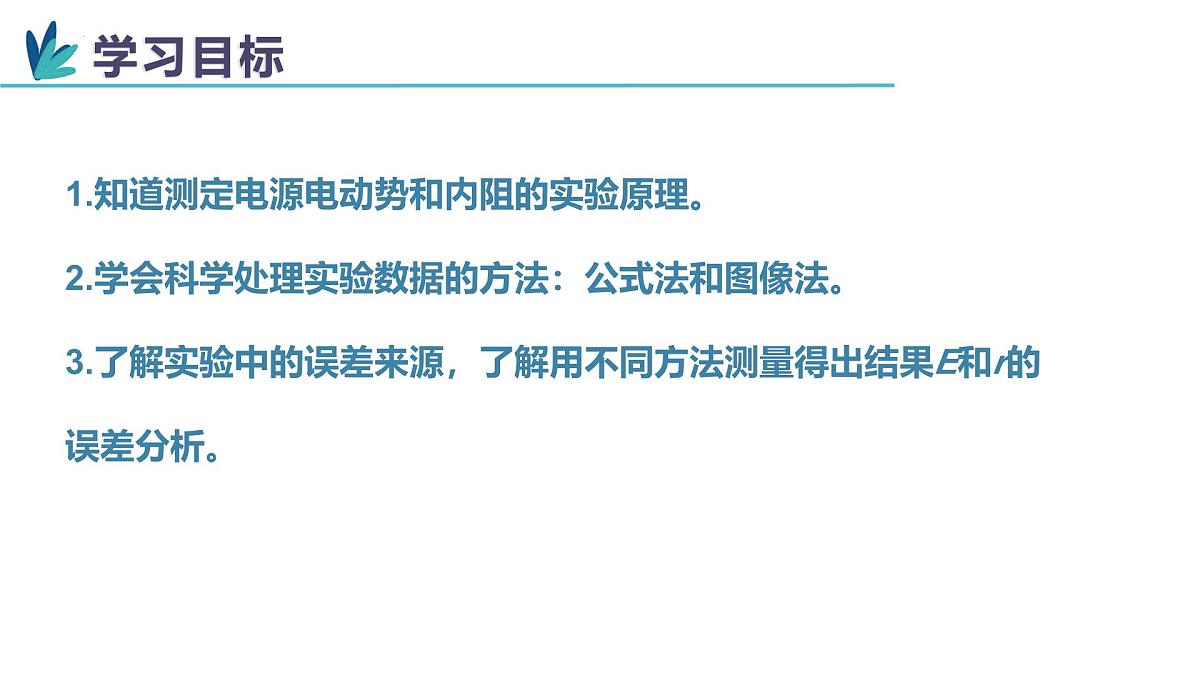

1.知道测定电源电动势和内阻的实验原理。2.学会科学处理实验数据的方法：公式法和图像法。3.了解实验中的误差来源，了解用不同方法测量得出结果E和r的误差分析。
思考:不能使玩具车工作的“南孚"电池,可以在小收音机上使用，是由于电池的哪个或哪些物理量发生了改变?怎样变化?
思考讨论：电动势和内阻是电源的两个重要参量，若电池的电动势和内阻未知，我们该如何测量？有哪些测量方法呢？
测路端电压、外电路电阻

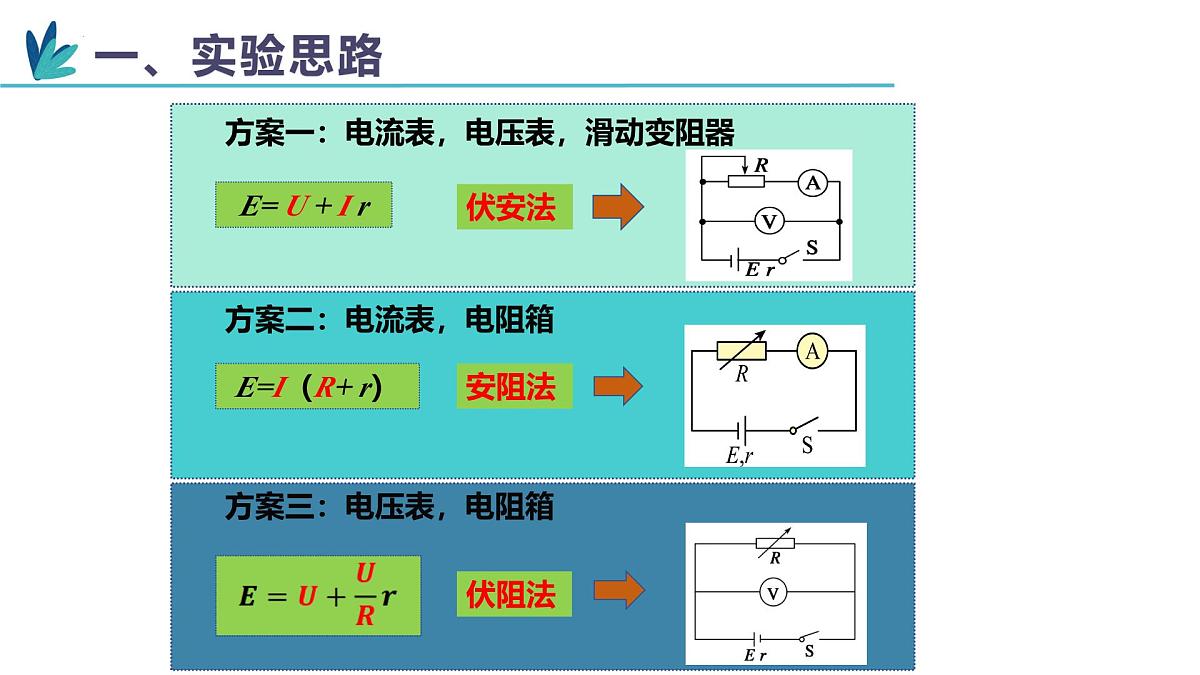

方案一：电流表，电压表，滑动变阻器
方案二：电流表，电阻箱
方案三：电压表，电阻箱
E：待测电动势 U：路端电压 I：通过电源的电流 r：待测内阻

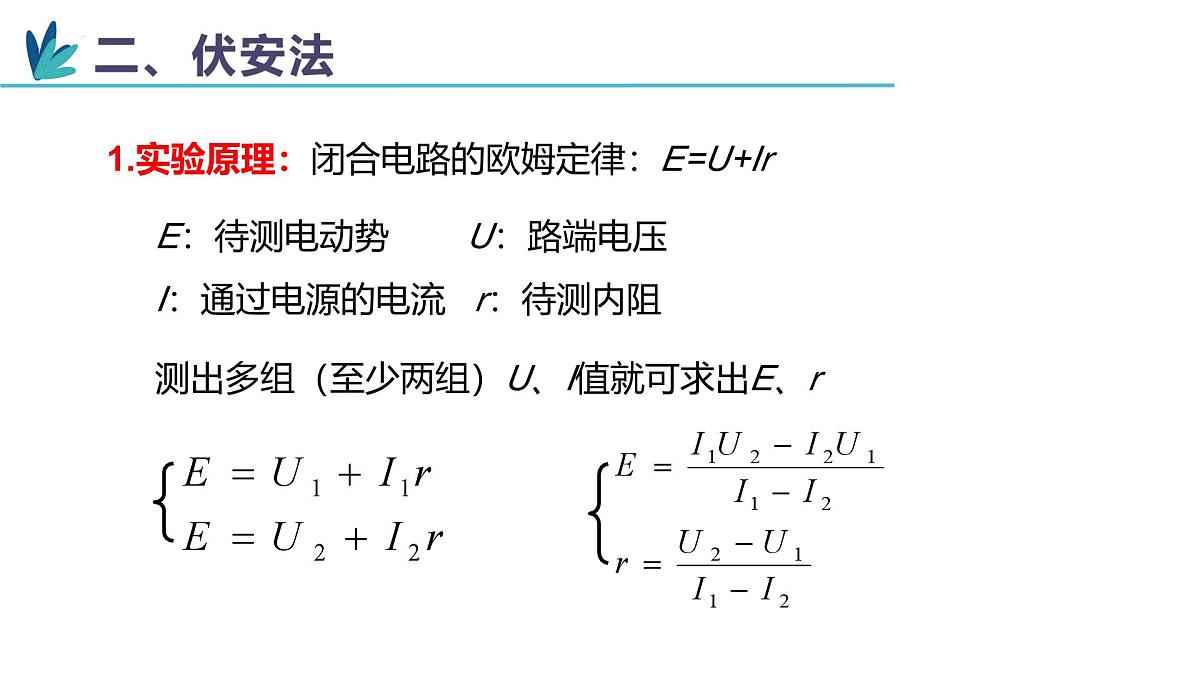

1.实验原理：闭合电路的欧姆定律：E=U+Ir
测出多组（至少两组）U、I值就可求出E、r

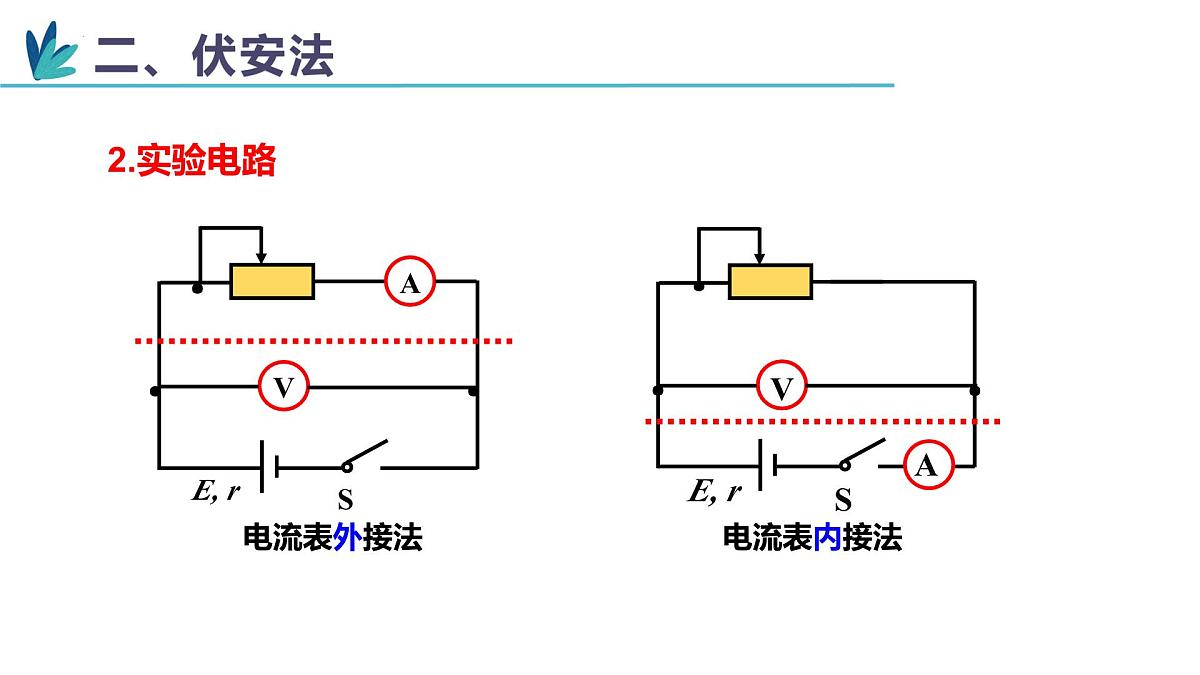

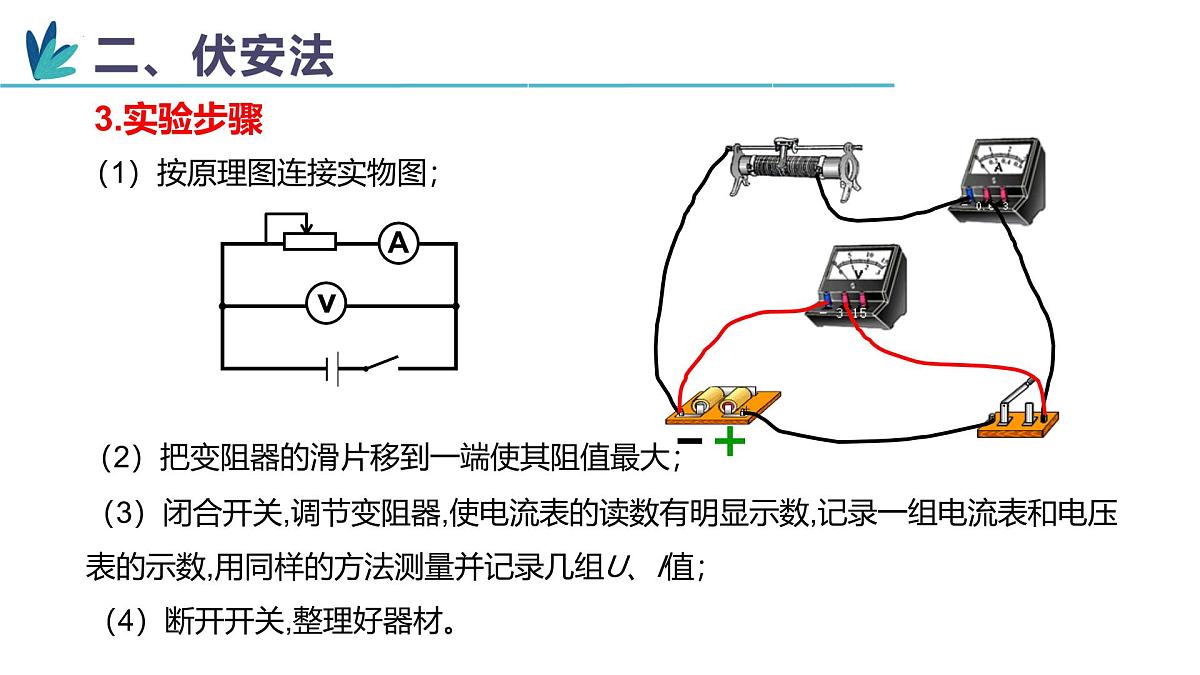

（1）按原理图连接实物图；
（2）把变阻器的滑片移到一端使其阻值最大；
（3）闭合开关,调节变阻器,使电流表的读数有明显示数,记录一组电流表和电压表的示数,用同样的方法测量并记录几组U、I值；
（4）断开开关,整理好器材。
根据测量的多组U、I值计算得到多组E、r
在坐标纸上以 I 为横坐标，U 为纵坐标，用测出几组的U、I 值画出U-I 图象。
r是直线的斜率的绝对值
1.电键闭合前，变阻器滑片应置于阻值最大位置处;2.使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立即断电，以免使电动势和内阻发生变化。如果使用的是水果电池，它的内阻虽然比较大，但不够稳定，测量前要做好充分的准备，测量尽量迅速。3.要测出不少于6组 I、U 数据，且变化范围要大一些；4.画 U-I 图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布在直线的两侧，个别偏离直线太远的点可舍去；
5.画U-I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当的值开始，（但横坐标必须从0开始)但这时图线与横轴的交点不再是短路电流，而图线与纵轴的截距仍为电动势E，图线的斜率的绝对值仍为内阻r；6.画U-I 图线时，坐标轴的单位长度选择要恰当，使作出的图线基本充满整个区域为宜，不能使图线位于某一角上；7.使用 U-I 图线计算内阻要在直线上任取两个相距较远的点，用公式计算出电源的内阻 r。
方法一：U-I图像修正法①
（3）说明：①电压表内阻越大，电压表分流越小，系统误差越小。②电压表内阻已知，可求流过电压表的电流，可消除系统误差。
（1）误差来源：电压表分流。路端电压越大，电压表分流越多。U-I图像修正如图所示。
（2）适用情况：①内阻 r很小(干电池) ②滑动变阻器R阻值要小
E测r真
E测=I1(R1+r) E测=I2 (R2+r)
1.(多选)在测定电池的电动势和内阻的实验中，用待测电池、开关和导线 ，配合下列仪器可以达到实验目的的是（ ）A. 一只电流表和一个电阻箱B. 一只电流表、一只电压表和一个滑动变阻器C. 一只电压表和一个电阻箱D. 一只电流表和一个滑动变阻器
2.某研究性学习小组利用下图所示电路测量电池组的电动势E和内阻r，根据实验数据绘出如下图所示R-1/I图线，其中R为电阻箱读数，I为电流表读数，由此可得到（　　）A．电源电动势约为1.5VB．内阻约为1.0ΩC．用该电路测电动势，测量值比真实值小D．用该电路测内阻，测量值比真实值小
外小小，小人(r)小义(E) ；内大大，高人(r)一(E)等
