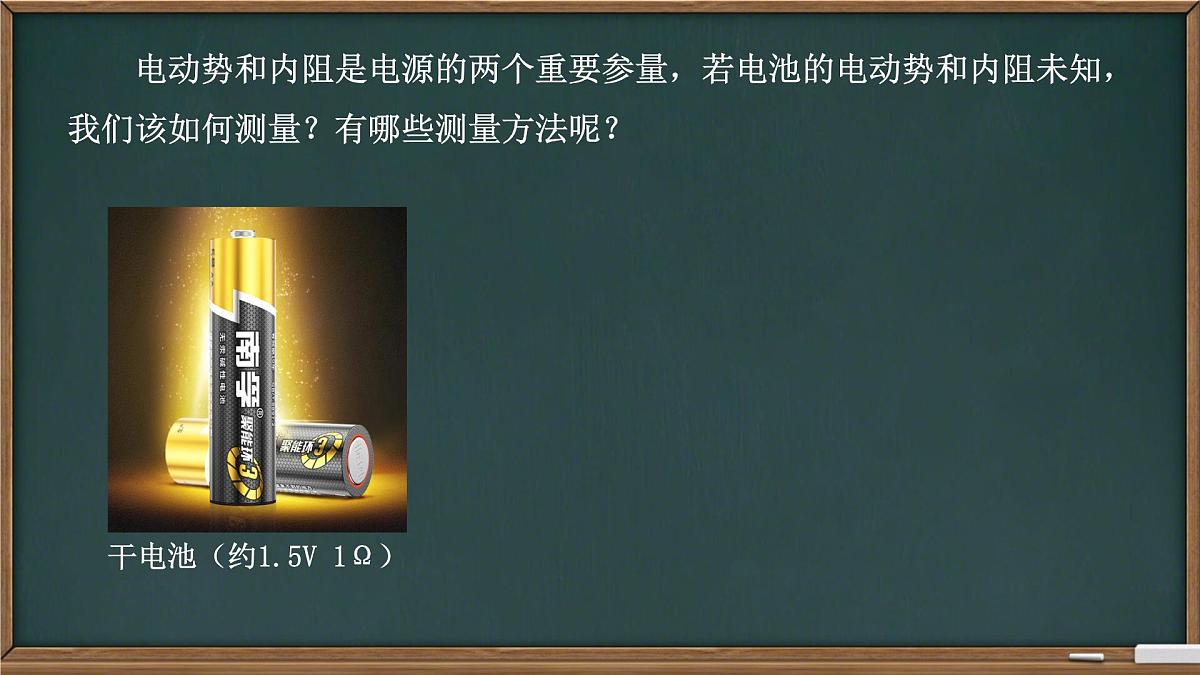

电动势和内阻是电源的两个重要参量，若电池的电动势和内阻未知，我们该如何测量？有哪些测量方法呢？
干电池（约1.5V 1Ω）

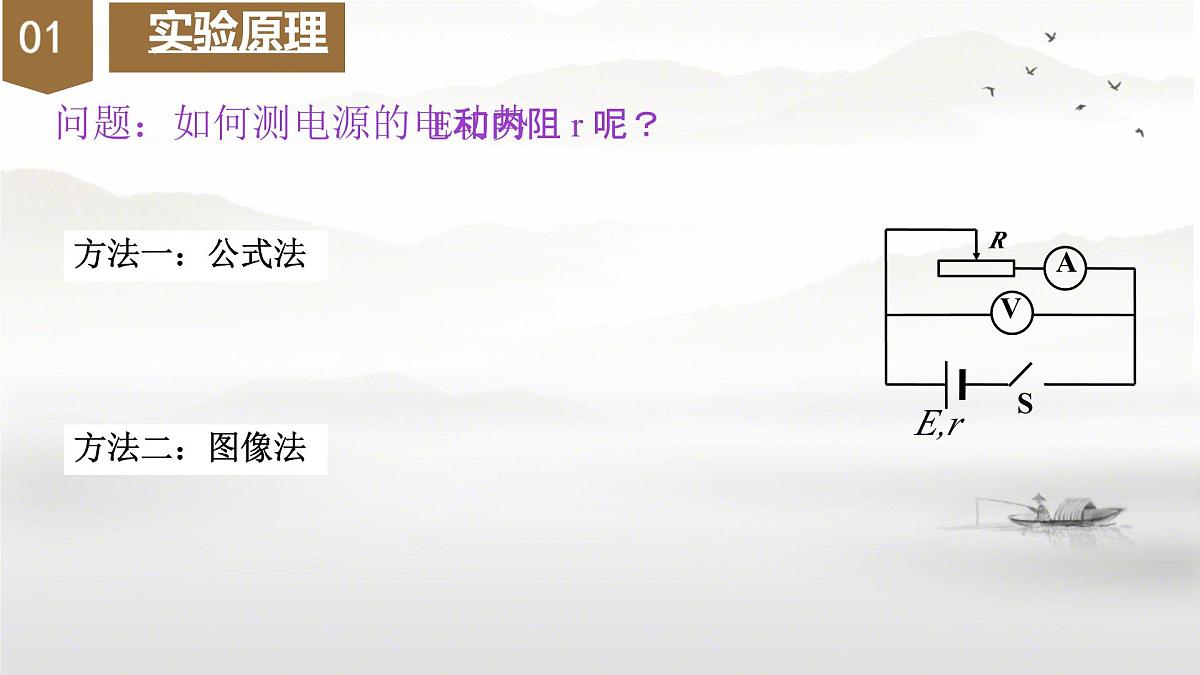

问题：如何测电源的电动势E和内阻 r 呢？

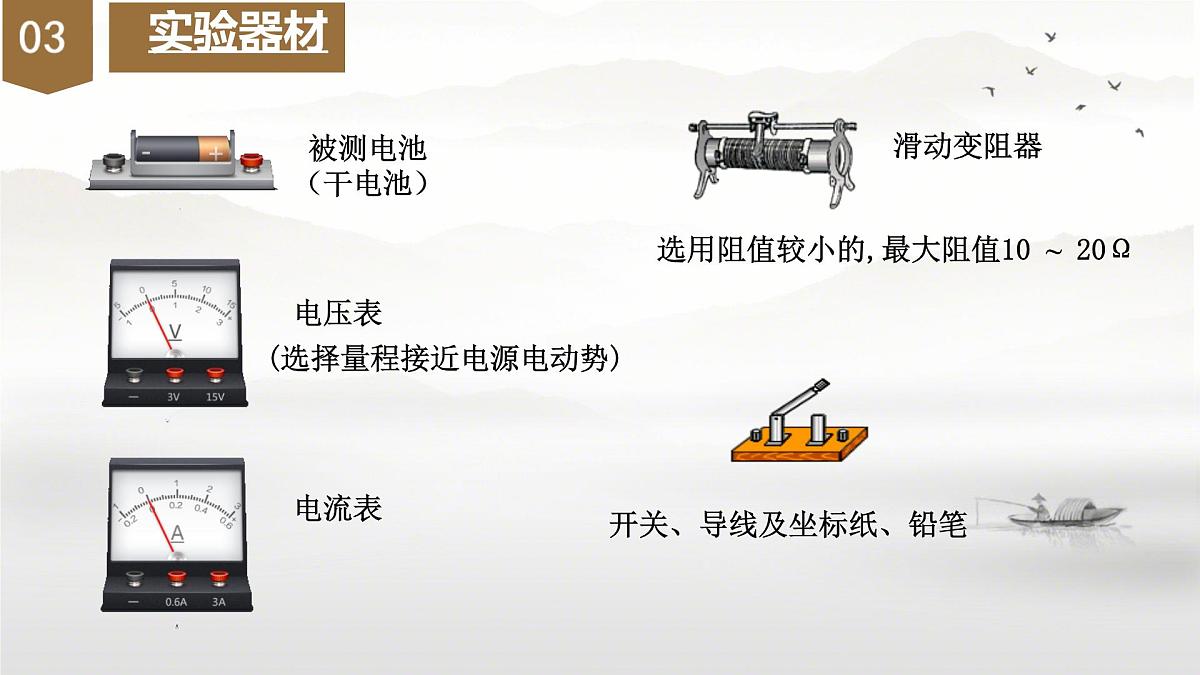

开关、导线及坐标纸、铅笔
(选择量程接近电源电动势)
选用阻值较小的,最大阻值10 ~ 20Ω
2.把变阻器的滑动片移到使阻值最大的一端；3.闭合开关，调节变阻器，使电流表有明显示数，记录一组电流表和电 压表的示数，用同样的方法测量并记录几组I和U的值；4.断开开关，整理好器材；

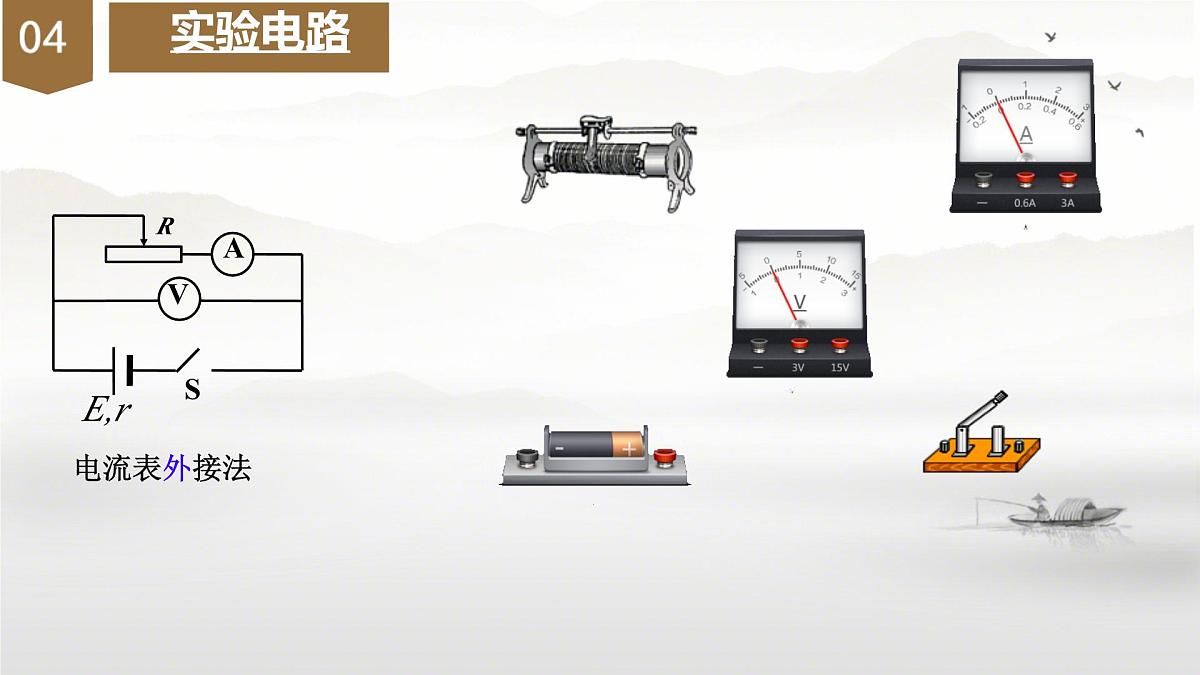

1.确定电流表、电压表的量程，按原理图连接电路；
1.电键闭合前，变阻器滑片应置于阻值最大位置处;2.使用内阻较大一些的旧电池。在实验中不要将电流调得太大，每次读完数后立 即断电，以免使电动势和内阻发生变化.如果使用的是水果电池，它的内阻虽然 比较大，但不够稳定，测量前要做好充分的准备，测量尽量迅速;3.要测出不少于6组Ｉ、Ｕ数据，且变化范围要大一些;4.画Ｕ—Ｉ图线时，应使图线通过尽可能多的点，并使不在直线上的点均匀分布 在直线的两侧，个别偏离直线太远的点可舍去;
拓展：伏安法 误差分析
（1）电压表内阻越大，电压表分流越小，系统误差越小。（2）电压表内阻已知，可求Iv，可消除系统误差。
1.误差来源：电压表分流。
E测r真
采用一个定值电阻、两块电流表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
采用一个定值电阻、两块电压表、一个电键和导线若干, 测量一节使用过的干电池的电动势和内阻。
【练习1】如图甲所示为测量一节干电池的电动势和内电阻的实验电路图，根据测得的数据作出了如图乙所示的U-I图线，以下实验结论正确的是（　　）A．电池内阻的测量值为3.50ΩB．电池电动势为1.40VC．外电路发生短路时的电流为0.40AD．电压表的示数为1.20V时，电流表的示数
【练习2】(多选)在测电源电动势和内阻的实验中（  ）A．图（2）所示电路内阻测量比图（1）准确B．图（1）所示电路电动势测量准确C．图（2）所示电路，电动势测量准确D．图（1）所示电路，内阻测量值比真实值偏小
3．为了测量一节干电池的电动势和内阻，现备有下列器材：A．被测干电池一节B．电流表：量程为0～0.6 A，内阻约为0.4 ΩC．电流表：量程为0～0.6 A，内阻rA＝2 ΩD．电压表：量程为0～3 V，内阻约为3 kΩE．滑动变阻器：0～10 Ω，允许通过的最大电流为1 AF．滑动变阻器：0～100 Ω，允许通过的最大电流为2 AG．开关、导线若干(1)为了尽可能减小误差，以及便于调节，电流表应选用________(选填“B”或“C”)，滑动变阻器应选用________(选填“E”或“F”)，并在图甲的方框内画出实验电路图。(2)闭合开关后，通过调节滑动变阻器，测得多组电压表和电流表的示数U、I，作出U－I图像如图乙所示，由图像可知电池的电动势为E＝________V，内阻为r＝________Ω。(结果均保留2位有效数字)(3)本实验________(选填“存在”或“不存在”)因电表内阻引起的系统误差。
