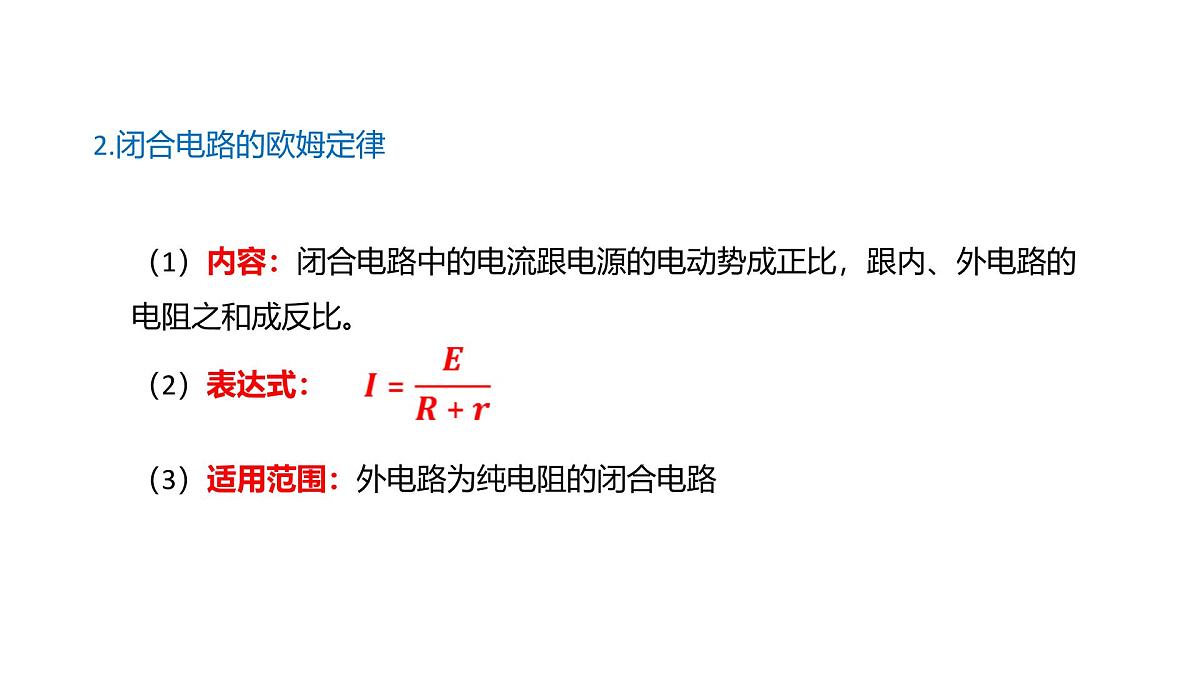

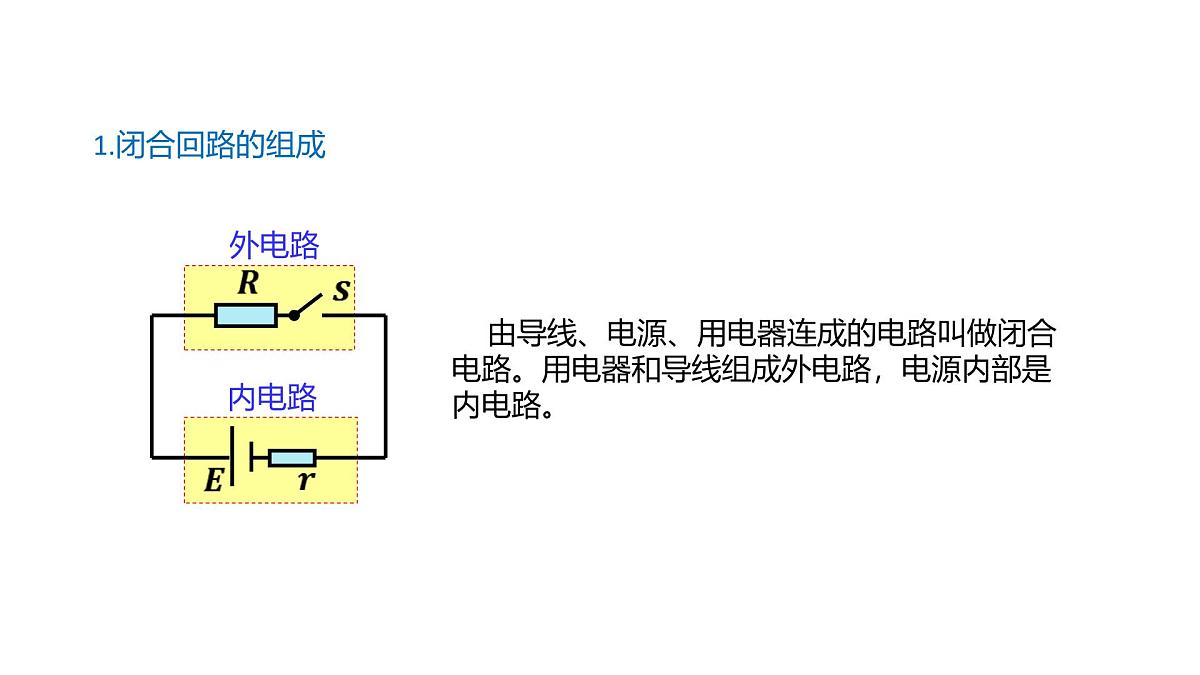

2.闭合电路的欧姆定律
（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（3）适用范围：外电路为纯电阻的闭合电路
3. 路端电压跟负载的关系

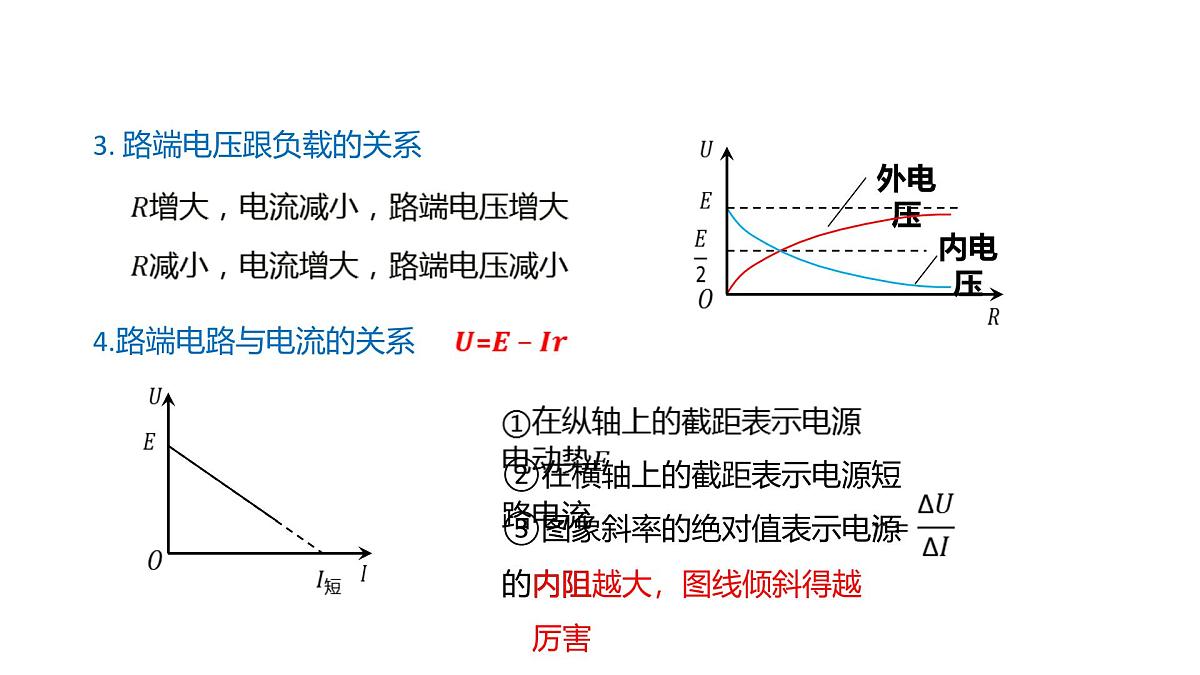

4.路端电路与电流的关系
②在横轴上的截距表示电源短路电流
③图象斜率的绝对值表示电源的内阻
内阻越大，图线倾斜得越厉害
电流表电压表滑动变阻器
1.基本原理：
一、伏安法测电源电动势和内阻实验

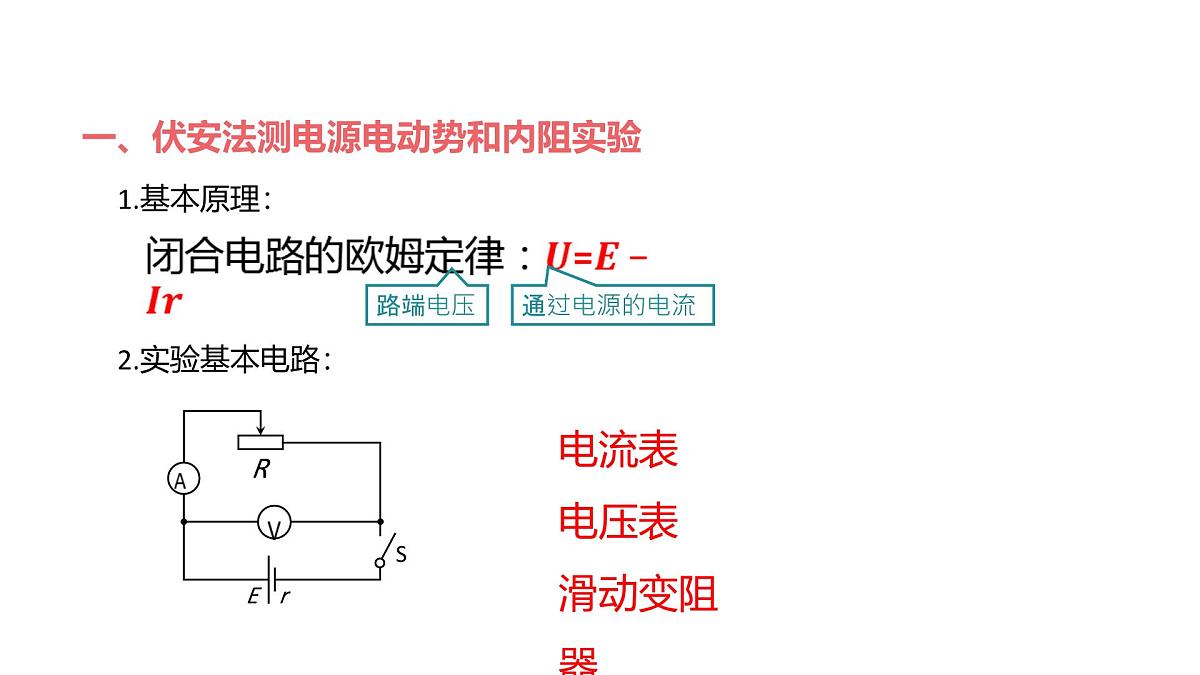

2.实验基本电路：

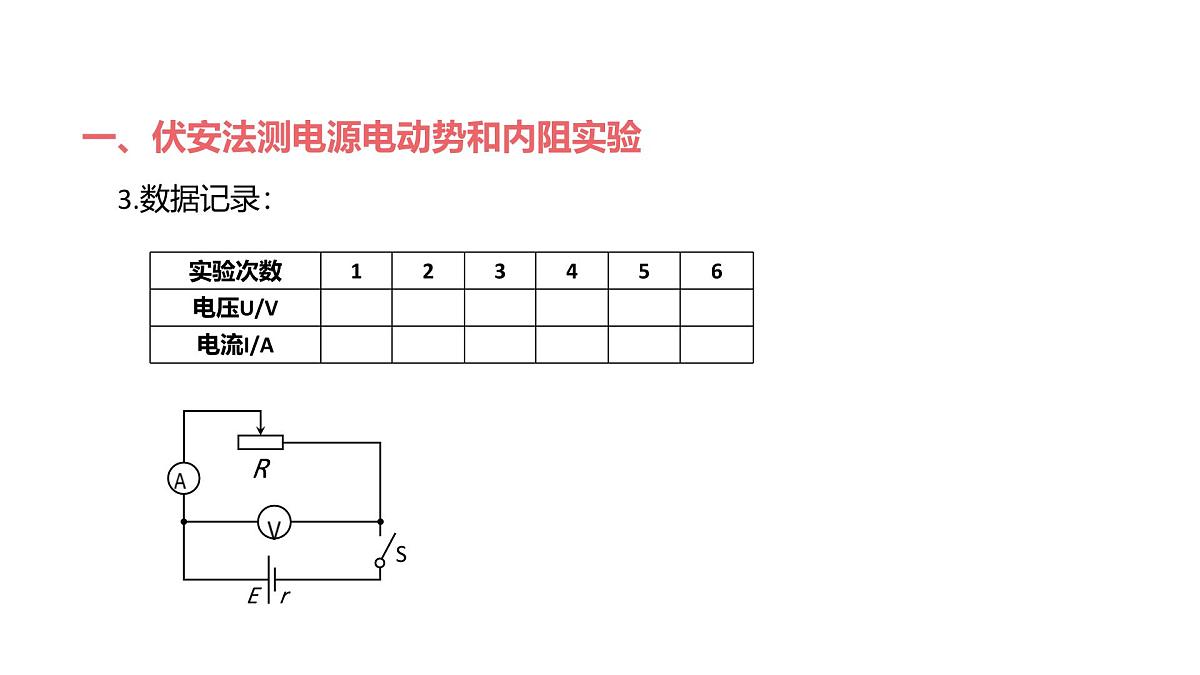

3.数据记录：

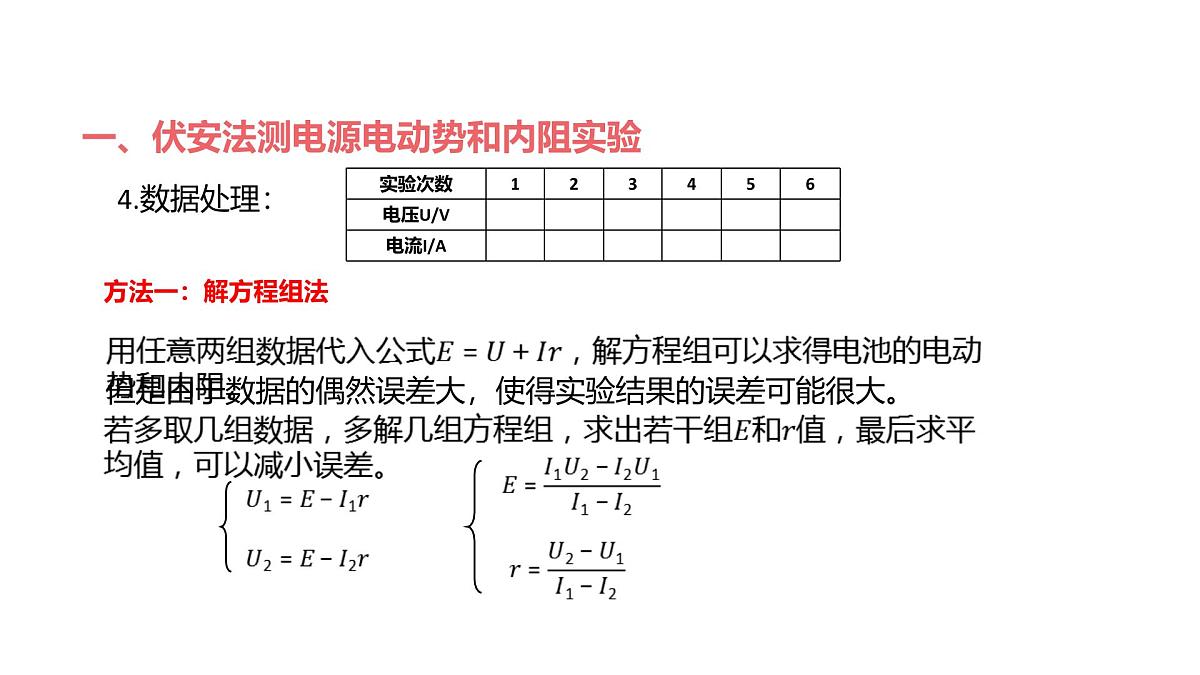

4.数据处理：
但是由于数据的偶然误差大，使得实验结果的误差可能很大。
5.注意事项：
（1）电压表、电流表要选择合适的量程，使测量时指针的偏角大一些，减小读数时的误差。
（2）为了使电池的路端电压变化较明显，电池的内阻宜大些。也可以将一个定值电阻与电池串联在一起作为电源，不过要注意测量结果减去定值电阻才是电池内阻。
（3）干电池在大电流放电时，电动势会明显下降，内阻会明显增大，故在实验中，不要将电流调得过大，且读取电表数据要快，每次读完立即断开电键。
也就是说它所反映的是电源的性质，所以也叫电源的外特性曲线。
6.误差分析：
（2）系统误差：选用电路图时，实验电路中的电流表也有内接法和外接法之分，两种方式测量都会带来误差。
内接法（安培表内接在并联电路之内的电路）
∴ E测< E真 ， r测< r真
外接法（安培表外接在并联电路之外的电路）
∴ E测= E真 ， r测> r真
该电路适用于电源内阻很大的情况
为了减小系统误差，所选用的电压表的内阻应该大一些。
所以应采用内接法。
变式一 实验中除了待测电池和电键导线外只有电阻箱和电流表，如何测？
二、电源电动势与内阻测量的基本情景变式
变式二 实验中除了待测电源和电键导线外，只有电阻箱和电压表，如何测？
求出电源的电动势和内阻
变式三 今有一个阻值为5 Ω的定值电阻，一个理想电压表（量程大于电源电动势），开关及 导线若干，能否测电源电动势和内阻？
变式四 今有一个阻值为10 Ω的定值电阻，一个电压表，开关和导线若干，电压表表盘上有刻 度但无刻度值。请设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电 压量程大于电动势，电源内阻约为几欧）。
