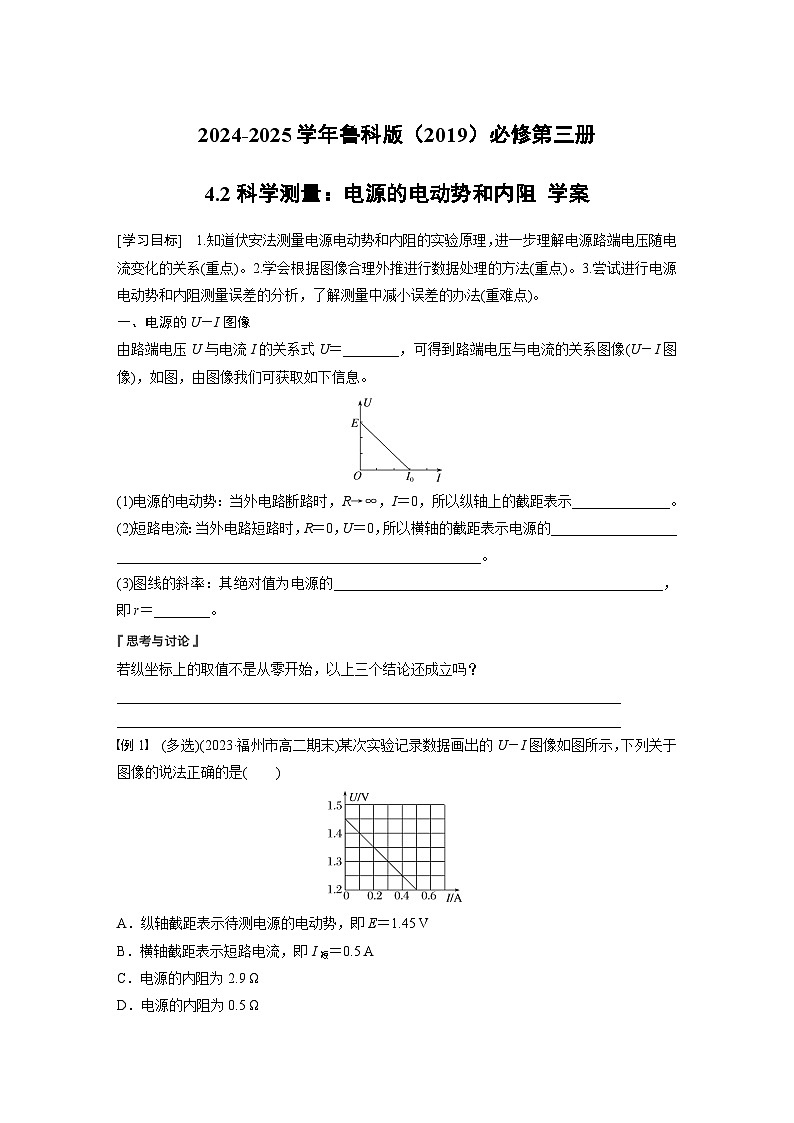

高中物理鲁科版 (2019)必修 第三册科学测量:电源的电动势和内阻学案

这是一份高中物理鲁科版 (2019)必修 第三册科学测量:电源的电动势和内阻学案，共8页。
[学习目标] 1.知道伏安法测量电源电动势和内阻的实验原理，进一步理解电源路端电压随电流变化的关系(重点)。2.学会根据图像合理外推进行数据处理的方法(重点)。3.尝试进行电源电动势和内阻测量误差的分析，了解测量中减小误差的办法(重难点)。

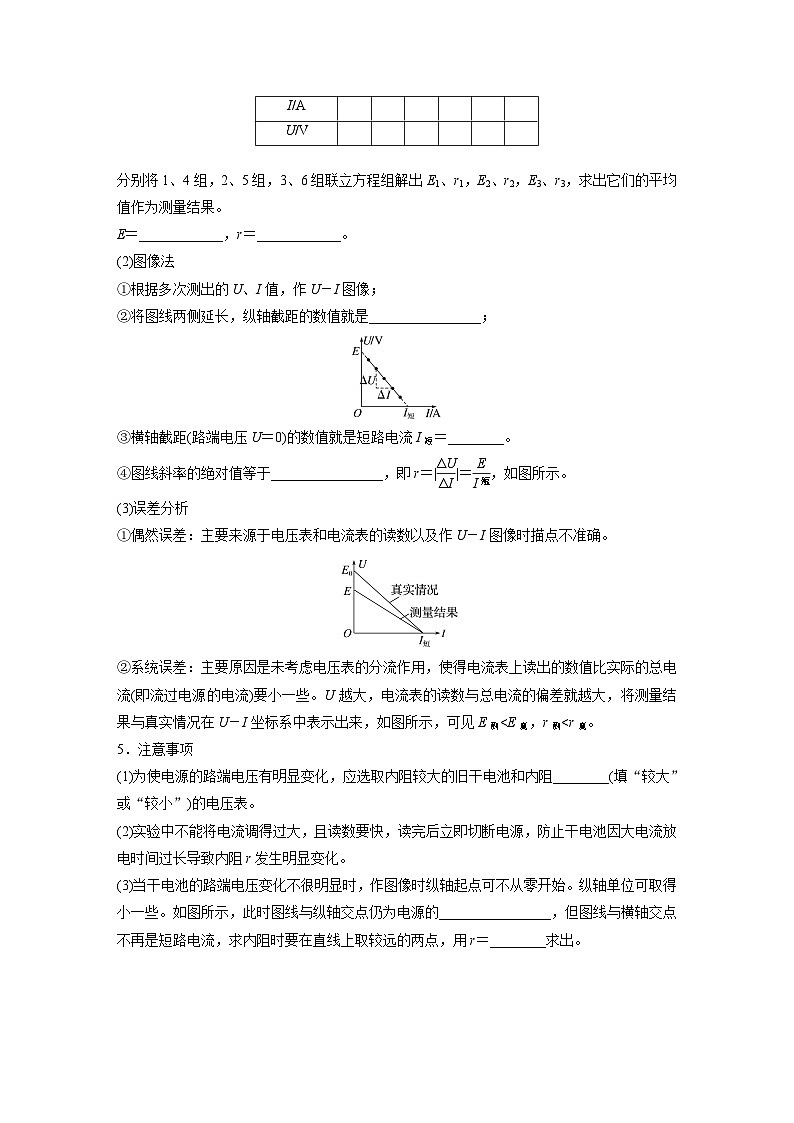

一、电源的U－I图像
由路端电压U与电流I的关系式U＝________，可得到路端电压与电流的关系图像(U－I图像)，如图，由图像我们可获取如下信息。
(1)电源的电动势：当外电路断路时，R→∞，I＝0，所以纵轴上的截距表示______________。
(2)短路电流：当外电路短路时，R＝0，U＝0，所以横轴的截距表示电源的__________________
____________________________________________________。
(3)图线的斜率：其绝对值为电源的_______________________________________________，即r＝________。
若纵坐标上的取值不是从零开始，以上三个结论还成立吗？
________________________________________________________________________
________________________________________________________________________
例1 (多选)(2023·福州市高二期末)某次实验记录数据画出的U－I图像如图所示，下列关于图像的说法正确的是( )
A．纵轴截距表示待测电源的电动势，即E＝1.45 V
B．横轴截距表示短路电流，即I短＝0.5 A
C．电源的内阻为2.9 Ω
D．电源的内阻为0.5 Ω

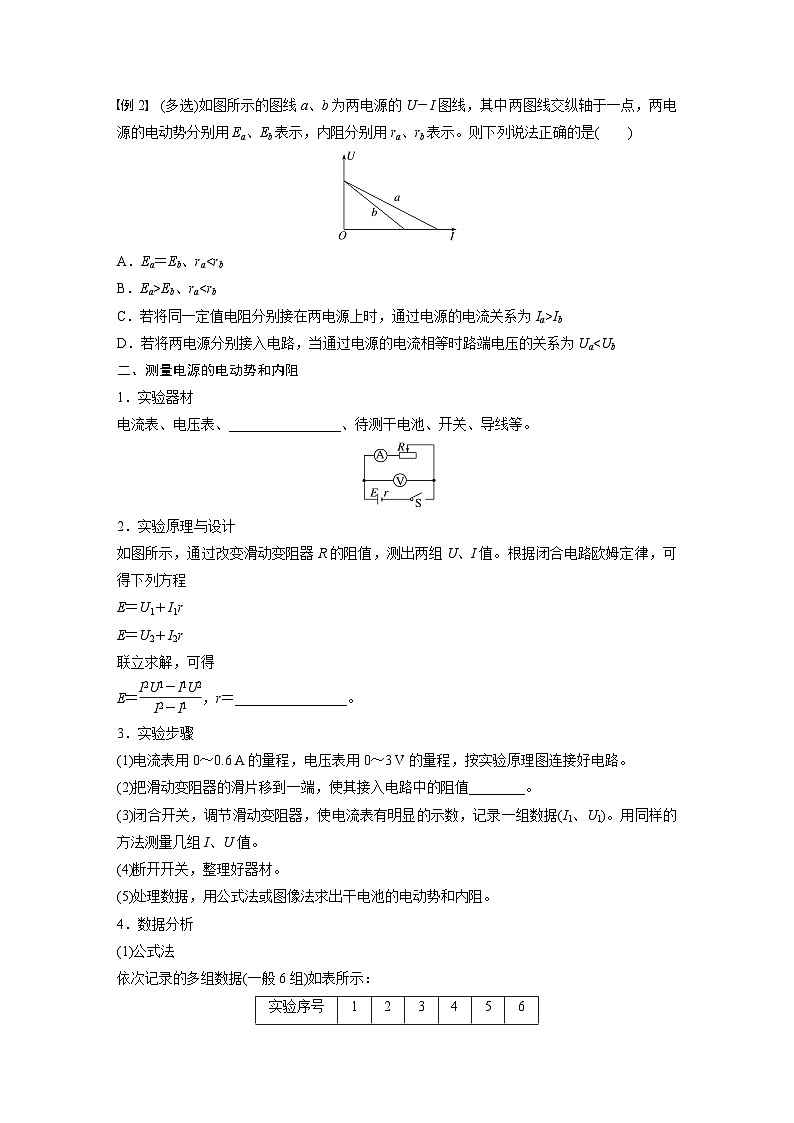

例2 (多选)如图所示的图线a、b为两电源的U－I图线，其中两图线交纵轴于一点，两电源的电动势分别用Ea、Eb表示，内阻分别用ra、rb表示。则下列说法正确的是( )
A．Ea＝Eb、raEb、raIb
D．若将两电源分别接入电路，当通过电源的电流相等时路端电压的关系为Ua
