一、实验目的(1)测量电源的电动势和内阻。(2)学习通过计算和作图分析处理实验数据。二、实验器材电流表、电压表、滑动变阻器、待测干电池、开关、导线等。

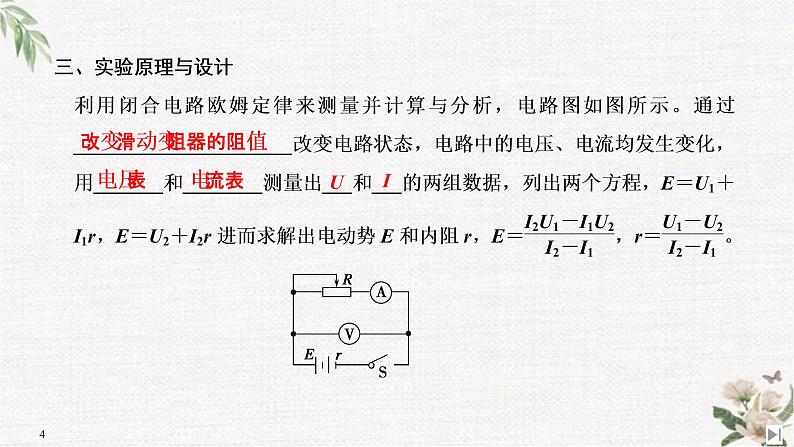

四、实验步骤1.电流表用0～0.6 A量程，电压表用0～3 V量程，按实验原理图连接好电路。2.把滑动变阻器的滑片移到一端，使其接入电路的阻值最大。3.闭合开关，调节滑动变阻器，使电流表有明显的示数，记录一组数据(I1，U1)。用同样的方法测量几组U、I值。4.断开开关，整理好器材。5.处理数据，用公式法和作图法求出电源的电动势和内阻。

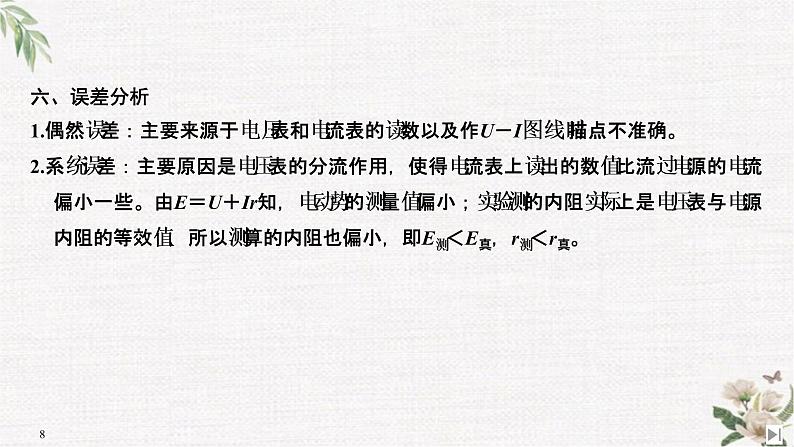

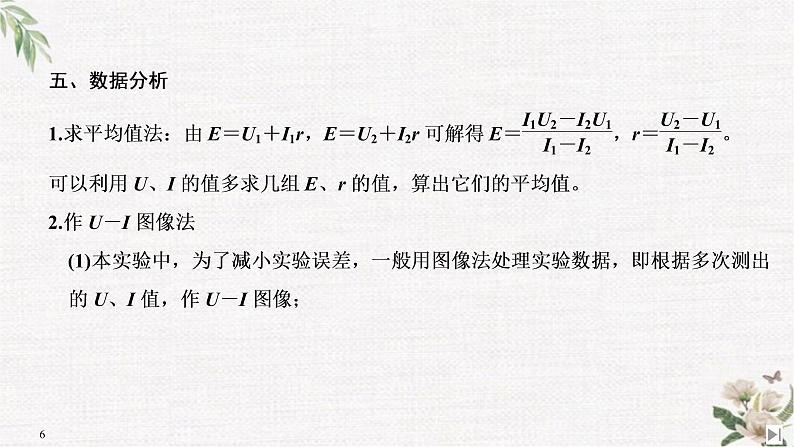

六、误差分析1.偶然误差：主要来源于电压表和电流表的读数以及作U－I图线时描点不准确。2.系统误差：主要原因是电压表的分流作用，使得电流表上读出的数值比流过电源的电流偏小一些。由E＝U＋Ir知，电动势的测量值偏小；实验测的内阻实际上是电压表与电源内阻的等效值，所以测算的内阻也偏小，即E测＜E真，r测＜r真。
七、注意事项1.为使干电池的路端电压有明显变化，应选取内阻较大的旧干电池和内阻较大的电压表。2.实验中不能将电流调得过大，且读数要快，读完后立即切断电源，防止干电池大电流放电时内阻r的明显变化。3.当干电池的路端电压变化不很明显，作图像时，纵轴单位可取得小一些，且纵轴起点可不从零开始。
[试题案例]一、实验原理和数据处理[例1] 在“用电流表和电压表测定电池的电动势和内阻”的实验中。
(1)备有如下器材A.干电池1节　B.滑动变阻器(0～20 Ω)　C.滑动变阻器(0～1 kΩ)　D.电压表(0～3 V)　E.电流表(0～0.6 A)F.电流表(0～3 A)　G.开关、导线若干其中滑动变阻器应选________，电流表应选________。(只填器材前的序号)
(2)为了最大限度的减小实验误差，请在虚线框中画出该实验最合理的电路图。
(3)某同学根据实验数据画出的U－I图像如图所示，由图像可得电池的电动势为________ V，内阻为________ Ω。
(4)写出该实验误差产生的原因：________________；电动势的测量值__________真实值，内阻的测量值________真实值。(填“大于”“等于”或“小于”)解析　(1)滑动变阻器的最大值一般为待测电阻的几倍时较好，在该实验中因干电池内阻比较小，故滑动变阻器选择较小一点的即可，故滑动变阻器应选B。(也可以从便于调节的角度来分析，应该选择阻值较小的滑动变阻器。)电流表的量程要大于电源允许通过的最大电流，对于干电池来讲允许通过的最大电流一般是0.5 A，故需要选择0～0.6 A，所以电流表应选E。
(2)电路图如图所示。
答案　(1)B　E　(2)见解析图 (3)1.5　1　(4)电压表的分流　小于　小于
二、安阻法(或伏阻法)测E、r的实验原理与数据处理
答案　3.0 V　1.0 Ω
方法凝炼1.安阻法由E＝IR＋Ir可知，只要能得到I、R的两组数据，列出关于E、r的两个方程，就能解出E、r，用到的器材有干电池、开关、电阻箱、电流表，电路图如图所示。
