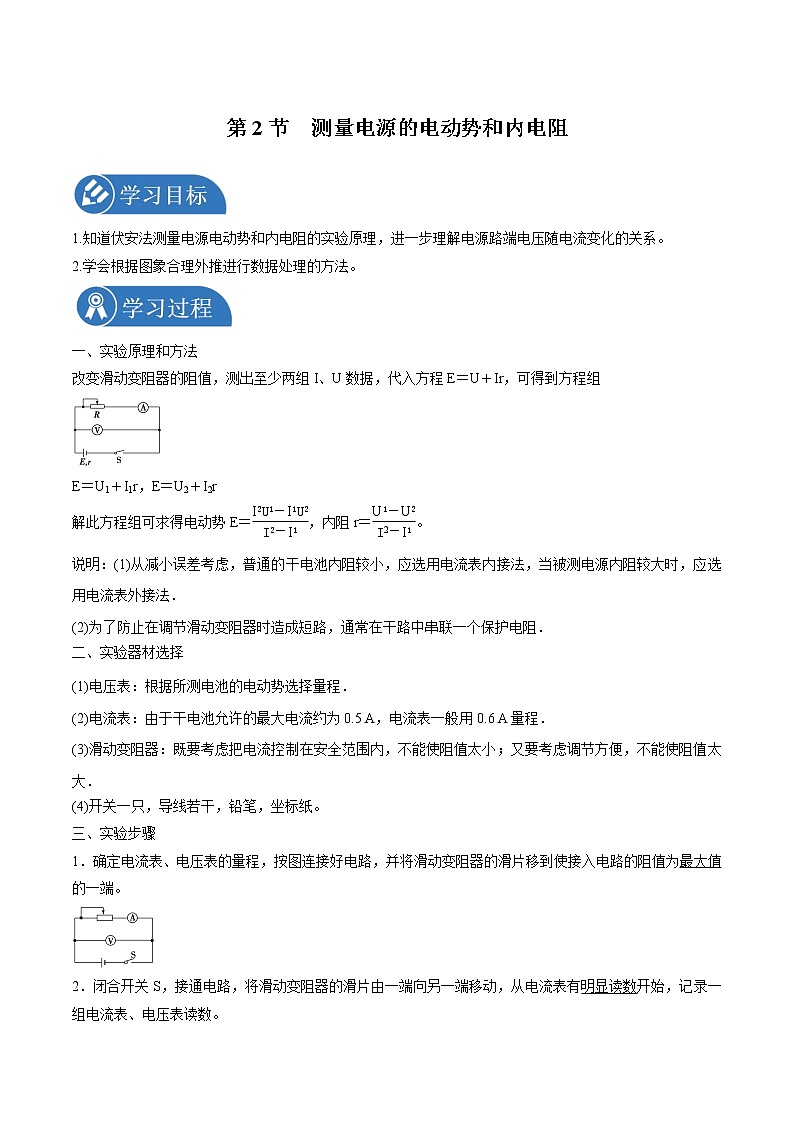

展开第2节 测量电源的电动势和内电阻
1.知道伏安法测量电源电动势和内电阻的实验原理,进一步理解电源路端电压随电流变化的关系。
2.学会根据图象合理外推进行数据处理的方法。
一、实验原理和方法
改变滑动变阻器的阻值,测出至少两组I、U数据,代入方程E=U+Ir,可得到方程组
E=U1+I1r,E=U2+I2r
解此方程组可求得电动势E=,内阻r=。
说明:(1)从减小误差考虑,普通的干电池内阻较小,应选用电流表内接法,当被测电源内阻较大时,应选用电流表外接法.
(2)为了防止在调节滑动变阻器时造成短路,通常在干路中串联一个保护电阻.
二、实验器材选择
(1)电压表:根据所测电池的电动势选择量程.
(2)电流表:由于干电池允许的最大电流约为0.5 A,电流表一般用0.6 A量程.
(3)滑动变阻器:既要考虑把电流控制在安全范围内,不能使阻值太小;又要考虑调节方便,不能使阻值太大.
(4)开关一只,导线若干,铅笔,坐标纸。
三、实验步骤
1.确定电流表、电压表的量程,按图连接好电路,并将滑动变阻器的滑片移到使接入电路的阻值为最大值的一端。
2.闭合开关S,接通电路,将滑动变阻器的滑片由一端向另一端移动,从电流表有明显读数开始,记录一组电流表、电压表读数。
3.同样的方法,依次记录多组U、I值。
4.断开开关S,拆除电路。

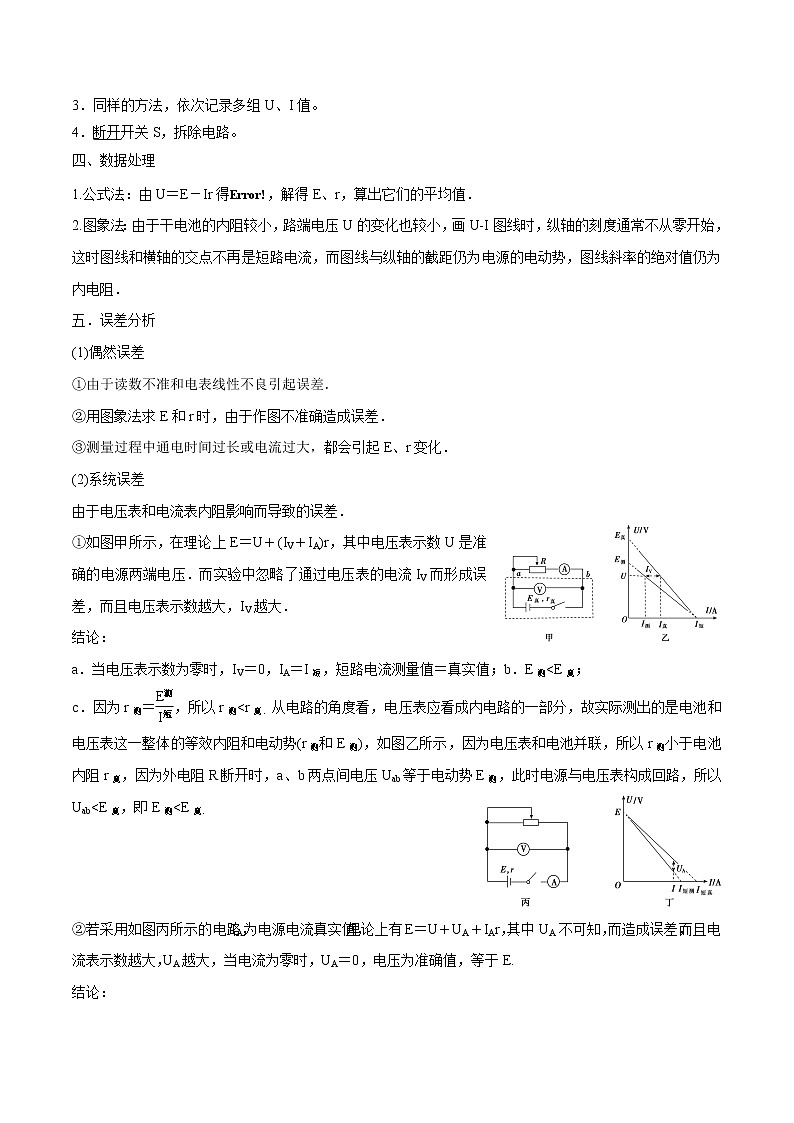

四、数据处理
1.公式法:由U=E-Ir得,解得E、r,算出它们的平均值.
2.图象法:由于干电池的内阻较小,路端电压U的变化也较小,画UI图线时,纵轴的刻度通常不从零开始,这时图线和横轴的交点不再是短路电流,而图线与纵轴的截距仍为电源的电动势,图线斜率的绝对值仍为内电阻.
五.误差分析
(1)偶然误差
①由于读数不准和电表线性不良引起误差.
②用图象法求E和r时,由于作图不准确造成误差.
③测量过程中通电时间过长或电流过大,都会引起E、r变化.
(2)系统误差
由于电压表和电流表内阻影响而导致的误差.
①如图甲所示,在理论上E=U+(IV+IA)r,其中电压表示数U是准确的电源两端电压.而实验中忽略了通过电压表的电流IV而形成误差,而且电压表示数越大,IV越大.
结论:
a.当电压表示数为零时,IV=0,IA=I短,短路电流测量值=真实值;b.E测<E真;
c.因为r测=,所以r测<r真.从电路的角度看,电压表应看成内电路的一部分,故实际测出的是电池和电压表这一整体的等效内阻和电动势(r测和E测),如图乙所示,因为电压表和电池并联,所以r测小于电池内阻r真,因为外电阻R断开时,a、b两点间电压Uab等于电动势E测,此时电源与电压表构成回路,所以Uab<E真,即E测<E真.
②若采用如图丙所示的电路,IA为电源电流真实值,理论上有E=U+UA+IAr,其中UA不可知,而造成误差,而且电流表示数越大,UA越大,当电流为零时,UA=0,电压为准确值,等于E.
结论:
a.E为真实值;b.I短测<I短真;
c.因为r测=,所以r测>r真,r测为r真和RA的串联值,由于通常情况下电池的内阻较小,所以这时r测的测量误差非常大.

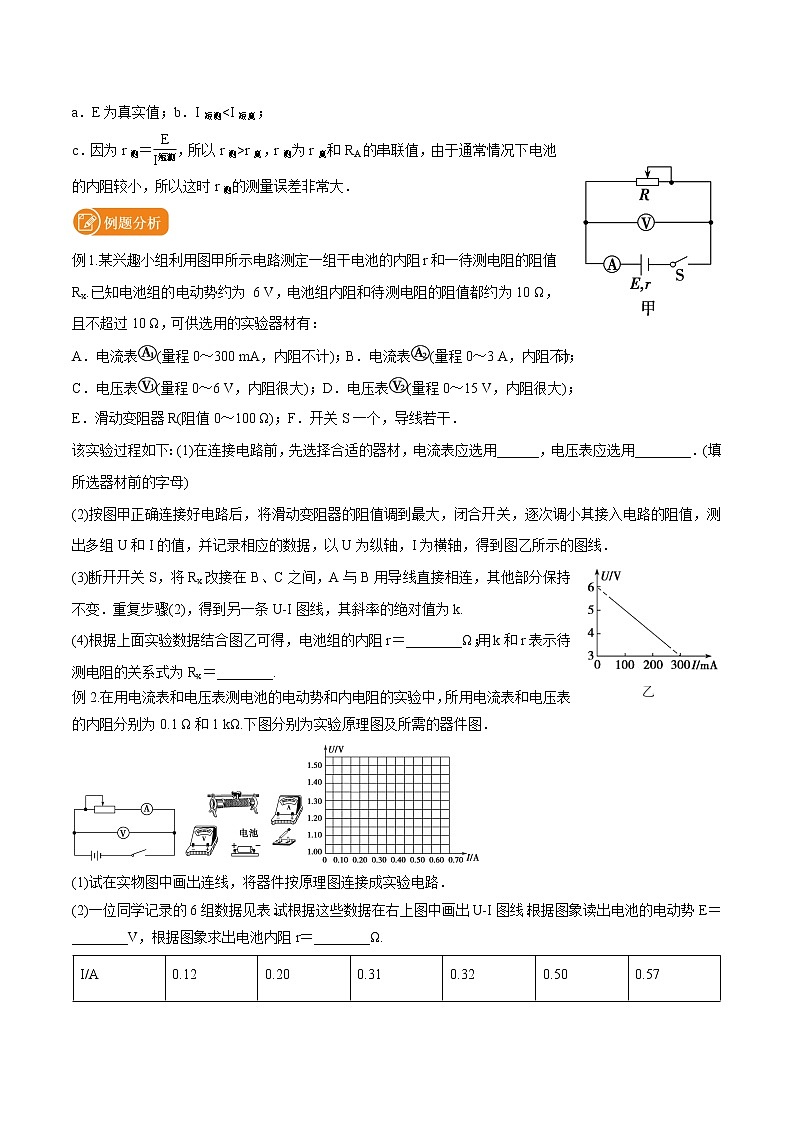

例1.某兴趣小组利用图甲所示电路测定一组干电池的内阻r和一待测电阻的阻值Rx.已知电池组的电动势约为 6 V,电池组内阻和待测电阻的阻值都约为10 Ω,且不超过10 Ω,可供选用的实验器材有:
A.电流表(量程0~300 mA,内阻不计);B.电流表(量程0~3 A,内阻不计);
C.电压表(量程0~6 V,内阻很大);D.电压表(量程0~15 V,内阻很大);
E.滑动变阻器R(阻值0~100 Ω);F.开关S一个,导线若干.
该实验过程如下:(1)在连接电路前,先选择合适的器材,电流表应选用______,电压表应选用________.(填所选器材前的字母)
(2)按图甲正确连接好电路后,将滑动变阻器的阻值调到最大,闭合开关,逐次调小其接入电路的阻值,测出多组U和I的值,并记录相应的数据,以U为纵轴,I为横轴,得到图乙所示的图线.
(3)断开开关S,将Rx改接在B、C之间,A与B用导线直接相连,其他部分保持不变.重复步骤(2),得到另一条UI图线,其斜率的绝对值为k.
(4)根据上面实验数据结合图乙可得,电池组的内阻r=________Ω;用k和r表示待测电阻的关系式为Rx=________.
例2.在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为0.1 Ω和1 kΩ.下图分别为实验原理图及所需的器件图.
(1)试在实物图中画出连线,将器件按原理图连接成实验电路.
(2)一位同学记录的6组数据见表.试根据这些数据在右上图中画出UI图线.根据图象读出电池的电动势E=________V,根据图象求出电池内阻r=________Ω.
I/A | 0.12 | 0.20 | 0.31 | 0.32 | 0.50 | 0.57 |
U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.10 | 1.05 |
1.某同学用电压表、电流表测量一节干电池的电动势和内阻,采用的电路图如图所示.实验过程操作正确,他记录了七组(U,I)数据,关于数据的处理,下列说法正确的是( )
A.电压表的读数U的平均值等于电动势E
B.任意取两组数据,代入方程E=U1+I1r,求出E、r
C.画出UI图线,由图线求E、r
D.以上说法都正确
2.(多选)如图所示是根据某次实验记录数据画出的UI图象,下列关于这个图象的说法中正确的是( )
A.纵轴截距表示待测电源的电动势
B.横轴截距表示短路电流
C.根据r=,计算出待测电源内电阻为12 Ω
D.电流为0.3 A时的外电阻是18 Ω
3.在测定一节干电池(电动势约为1.5 V,内电阻约为2 Ω)的电动势和内电阻的实验中,滑动变阻器和电压表各有两个可供选择:
A.电压表,量程为15 V B.电压表,量程为3 V
C.滑动变阻器,规格为(20 Ω,3 A) D.滑动变阻器,规格为(500 Ω,0.2 A)
(1)电压表应该选________(填“A”或“B”),这是因为
__________________________________________________________________.
(2)滑动变阻器应选________(填“C”或“D”),这是因为
__________________________________________________________________.
4.为了测量一节干电池的电动势和内阻,某同学采用了伏安法,现备有下列器材:
A.被测干电池一节;B.电流表1:量程0~0.6 A,内阻rA=0.3 Ω;
C.电流表2:量程0~0.6 A,内阻约为0.1 Ω;D.电压表1:量程0~3 V,内阻未知;
E.电压表2:量程0~15 V,内阻未知;F.滑动变阻器1:0~10 Ω,2 A;
G.滑动变阻器2:0~100 Ω,1 A;H.开关、导线若干.
伏安法测电池电动势和内阻的实验中,由于电流表和电压表内阻的影响,测量结果存在系统误差;在现有器材的条件下,要尽可能准确地测量电池的电动势和内阻.
(1)在上述器材中应选择的器材为:________(填写选项前的字母);
(2)实验电路图应选择下图中的________(填“甲”或“乙”);
(3)根据实验中电流表和电压表的示数得到了如图丙所示的UI图象,则干电池的电动势E=________V,内电阻r=________Ω.
5. 为测定一节干电池的电动势和内阻,现提供如下仪器:
A.电压表(量程0~3 V,内阻约8 kΩ)
B.电流表Ⓐ(量程0~0.6 A,内阻约0.8 Ω)
C.滑动变阻器(0~20 Ω) D.开关 E.若干导线
(1)为准确测定干电池的电动势和内阻,应选择图______(选填“甲”或“乙”)进行测量。
(2)闭合开关前,滑动变阻器的滑片应调至________(选填“左”或“右”)端。
(3)移动变阻器的滑片,得到几组电压表和电流表的示数,描绘成如图丙所示的UI图象,从图线得出干电池的电动势为________V。
(4)利用图丙可得到干电池的内阻为________Ω(保留两位有效数字)。
甲 乙 丙
参考答案
例1.【解析】(1)由图乙可知,电流最大为300 mA,为了保证实验的安全和准确,电流表应选择A;电源的电动势约为6 V,故电压表应选择6 V量程的C.
(4)由U=E-Ir可知,Rx接在A、B之间时图象的斜率绝对值表示电源的内阻,则可知内阻为r== Ω=10 Ω;将Rx改接在B、C之间时等效内阻为Rx+r=k,
解得Rx=k-r.
【答案】(1)A C (4)10 k-r
例2.[解析] (1)按照原理图将实物连接如图.
(2)根据表格中U、I数据,在方格纸UI坐标上找点描迹如图,连直线时第四组数据(0.32 A,1.18 V)标出的点应该舍去,然后将直线延长,交U轴于U1=1.47 V,此即为电源电动势;交I轴于I=0.65 A,注意此时U2=1.00 V,由闭合电路欧姆定律得I=.求得r== Ω=0.72 Ω.
[答案] (1)实验电路见解析 (2)UI图象见解析 1.47±0.02 0.72±0.05
1.解析:选项A中,电压表测的是外电路两端的电压,不等于电动势;测量的偶然误差很大,因而只用两组数据列方程求出E、r时误差较大,B错误;这七组数据对应的点不一定都在一条直线上,作UI图象时,会舍去误差较大的点,故由图象法求E、r可减小偶然误差,故正确选项为C.
答案:C
2.解析:图象与纵轴的交点表示电流取值为0,此时为断路状态,截距即等于电源电动势,选项A正确;图象与横轴的交点处,电压等于5.0 V,所以0.5 A是路端电压为5.0 V时的电流,而不是短路电流,所以选项B错误;根据r=得r=2 Ω,所以选项C错误;根据R== Ω=18 Ω,可知选项D正确.
答案:AD
3.[解析] (1)由于电池电动势约为1.5 V,故选量程为0~3 V的电压表B,读数既准确,又方便.
(2)D滑动变阻器的额定电流太小,最大阻值太大,实验误差较大,且调节不方便,故滑动变阻器应选C.
[答案] 见解析
4.【解析】 (1)在上述器材中请选择适当的器材:被测干电池一节;电流表B的内阻是已知的,故选B,电压表选择量程0~3 V的D,滑动变阻器选择阻值较小的F,开关、导线若干,故选ABDFH;
(2)因电流表的内阻已知,故实验电路图应选择图甲;
(3)根据实验中电流表和电压表的示数得到了如图丙所示的U-I图象,则干电池的电动势E=1.5 V,内电阻r= Ω-0.3 Ω=0.7 Ω.
【答案】(1)ABDFH (2)甲 (3)1.5 0.7
5.【解析】(1)为准确测定干电池的电动势和内阻,应选择图乙进行测量。
(2)为了保证安全,闭合开关前,滑动变阻器的滑片应调至左端,使得滑动变阻器接入电路中的阻值最大。
(3)根据U=E-Ir可知,电源的电动势为E=1.4 V。
(4)内阻为r== Ω=1.0 Ω。
【答案】(1)乙 (2)左 (3)1.4 (4)1.0
