教科版 (2019)选择性必修 第一册实验：测定玻璃的折射率多媒体教学课件ppt

这是一份教科版 (2019)选择性必修 第一册实验：测定玻璃的折射率多媒体教学课件ppt，共60页。PPT课件主要包含了新知课丨必备知识解读，必做实验，探考法教材深挖，深挖点光的色散，明考向·出题考法，解题课丨关键能力构建，考试课丨核心素养聚焦，A基础练丨知识测评，B综合练丨选考通关等内容，欢迎下载使用。

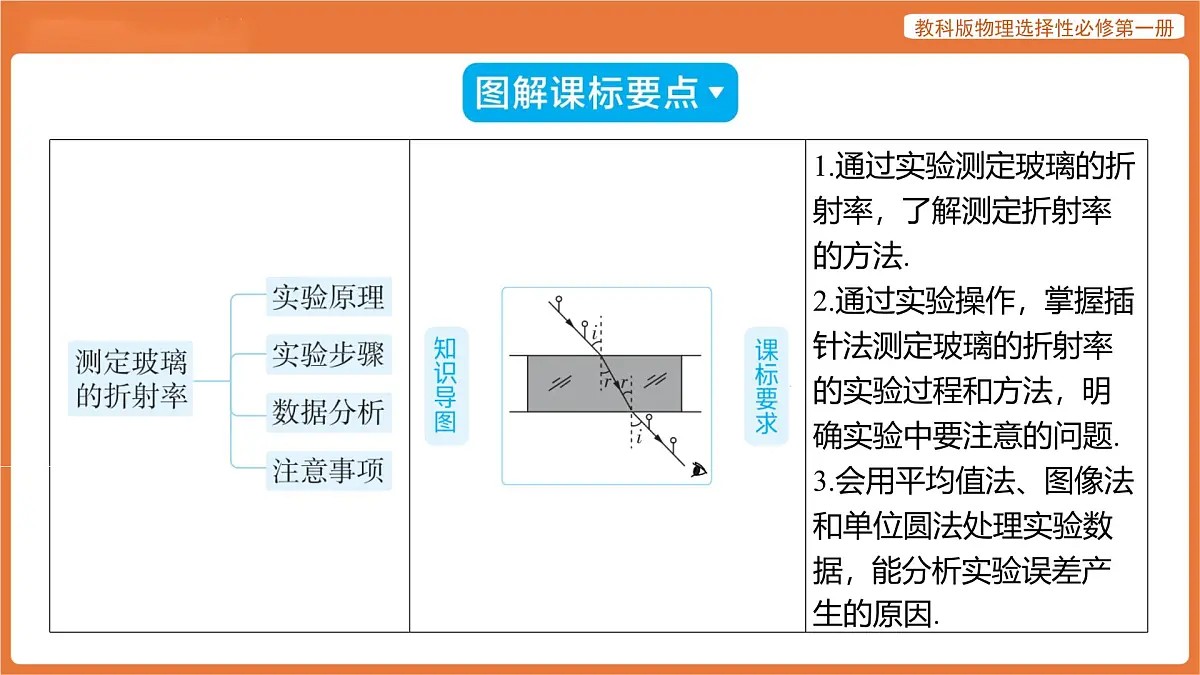

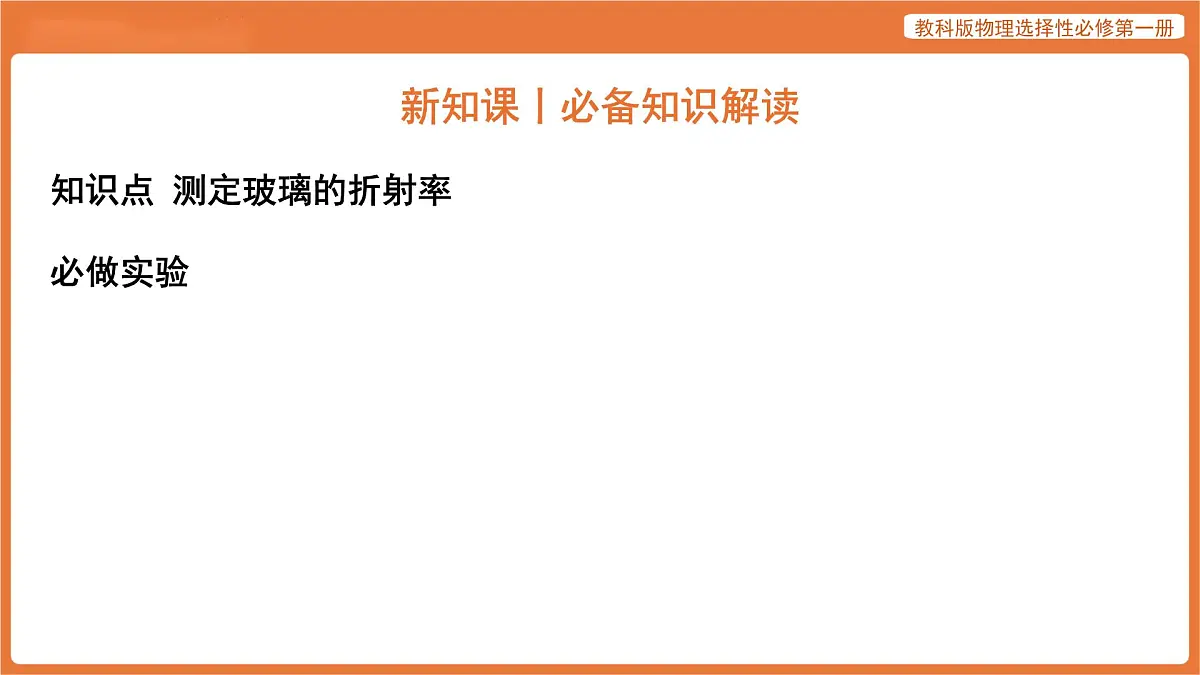

知识点 测定玻璃的折射率

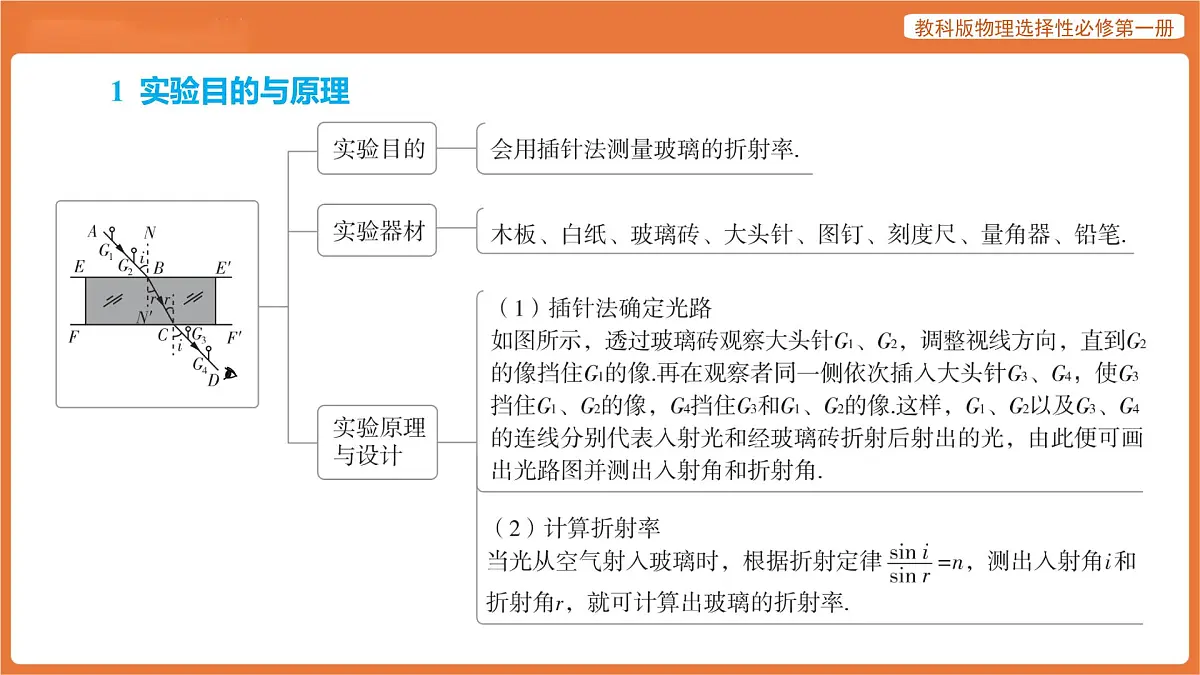

1 实验目的与原理

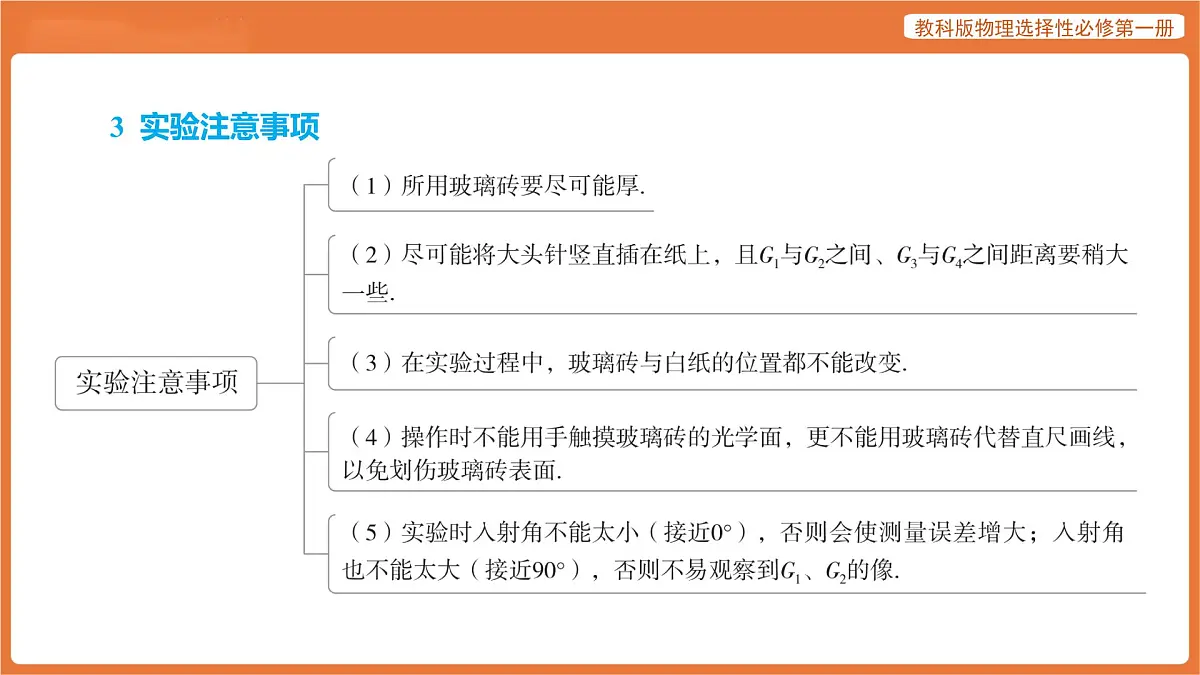

3 实验注意事项
4 数据分析方法
2 折射时的色散
3 各种色光的比较
. .
1.彩虹是太阳光经过雨滴的两次折射和一次反射形成的，如图4-2-5所示，图中仅作出了红光和紫光的光路，则下列说法正确的是( )
题型 测定折射率实验问题分析
例2 在“测定玻璃的折射率”实验中：
（1）如图4-2-6所示，用插针法测定玻璃砖折射率的实验中，下列说法正确的是( )
（2）增大入射光线的入射角时，出射光线相对入射光线的偏移量将______（填“增大”或“减小”）.
【解析】入射角越大，折射角越大，玻璃砖的厚度是不变的，偏移的距离等于砖的厚度与折射角正切值的乘积，所以偏移的距离就越大.
（3）如果有厚度不同的平行玻璃砖可供选择，为了减小误差，应选用厚度____（填“大”或“小”）的玻璃砖来测量.
【解析】玻璃砖的厚度越大，则光线通过玻璃砖的侧移量越大，测量误差越小，故如果有几块厚度不同的玻璃砖可供选择，为了减小误差，应选厚度大的玻璃砖来测量.
（4）在该实验中，光线是由空气射入玻璃砖，根据测得的入射角和折射角的正弦值画出的图线如图4-2-7所示，从图线可知玻璃砖的折射率是____.
用插针法测定玻璃折射率实验的注意事项1.在入射角一定的情况下（射入待测介质），影响折射率测定的是折射角的测定，如果所测的折射角准确，则测得的折射率准确；若所测的折射角偏大，则测得的折射率偏小；若所测的折射角偏小，则测得的折射率偏大.玻璃砖平行移动，不影响折射角的测定.2.插针法的目的是找出玻璃砖内的光路，其关键是确定入射点和出射点，而入射点和出射点是利用插针后确定的直线与界面相交而得到的，故实验的关键是插准大头针、画准玻璃砖边界线，而与所选玻璃砖两边平行与否无关.
2.在“测定玻璃的折射率”实验中：
（1）为了取得较好的实验效果，其中正确的是( )
考向 考查测量玻璃折射率的实验
例3 （2023·广东卷）某同学用激光笔和透明长方体玻璃砖测量玻璃的折射率，实验过程如下：
（1）将玻璃砖平放在水平桌面上的白纸上，用大头针在白纸上标记玻璃砖的边界.
本题利用激光笔测量玻璃折射率，与教材中用插针法测量玻璃折射率实验的原理相似，考查考生的理解能力及知识迁移能力，要求考生在彻底理解实验原理的基础上，做到一通百通.
（1）请在图中画出激光束经玻璃砖折射后完整的光路图；
类题2 （2024·安徽卷）某实验小组做“测量玻璃的折射率”及拓展探究实验.
（1）为测量玻璃的折射率，按如图4-1-12所示进行实验，以下表述正确的一项是___.（填正确答案标号）
（2）为探究介质折射率与光的频率的关系，分别用一束红光和一束绿光从同一点入射到空气与玻璃的分界面.保持相同的入射角，根据实验结果作出光路图，并标记红光和绿光，如图4-1-13甲所示.此实验初步表明：对于同一种介质，折射率与光的频率有关.频率大，折射率____（选填“大”或“小”）.
【解析】
习题课丨学业质量测评
3.（2025·重庆巴蜀中学月考）某同学利用“插针法”测定玻璃的折射率，所用的玻璃砖两面平行.正确操作后，作出的光路图及测量的相关角度如图甲所示.
（1）下列说法正确的是_____.
（2）由于实验时忘了携带刻度尺、量角器等工具，该同学利用坐标纸进行数据处理，他利用图乙可以计算出玻璃砖的折射率为____.
5.新生活实际（2025·湖北省新八校协作体月考，多选）昏暗路段一般会安装反光道钉用于指引道路，其内部由多个反光单元组成.如图所示，当来车的一束灯光以某一角度射向反光单元时，其中
A.经反光单元反射后的出射光线与入射光线平行B.经反光单元反射后的出射光线与入射光线会相交C.不同颜色的光在反光单元中的传播速度不同D.不同颜色的光在反光单元中的传播光路相同
6.［教材第100页“自我评价”第2题改编］在“测玻璃的折射率”实验中，某同学用的是矩形玻璃砖.
（1）如图甲所示某同学做实验，法线画得与界面不垂直，测得的折射率比真实值______（选填“偏大”“偏小”或“不变”）；
【解析】根据题述作出光路图如图所示.
