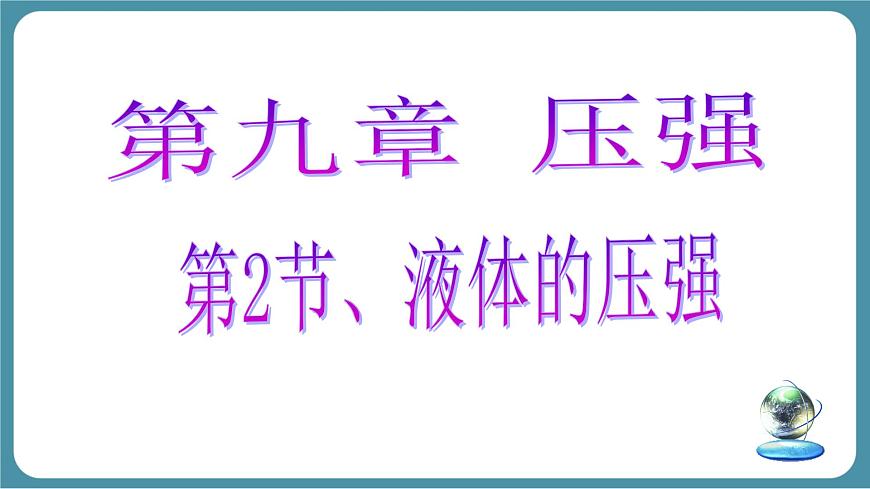

物理液体的压强多媒体教学课件ppt

这是一份物理液体的压强多媒体教学课件ppt，共48页。PPT课件主要包含了液体压强的特点，橡皮膜形变法，水流射程法，转换法，液体内部压强，U形管两侧液面高度差，液体压强的大小，hA55cm，hC40cm，hB30cm等内容，欢迎下载使用。

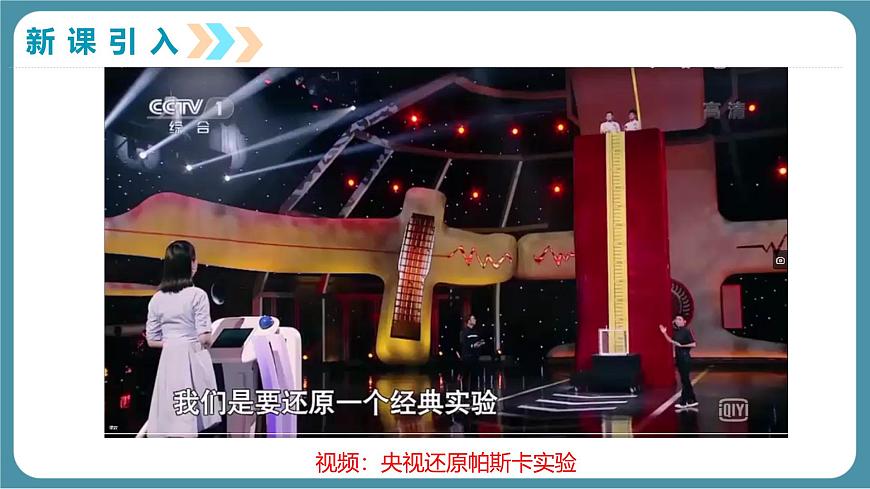

视频：央视还原帕斯卡实验

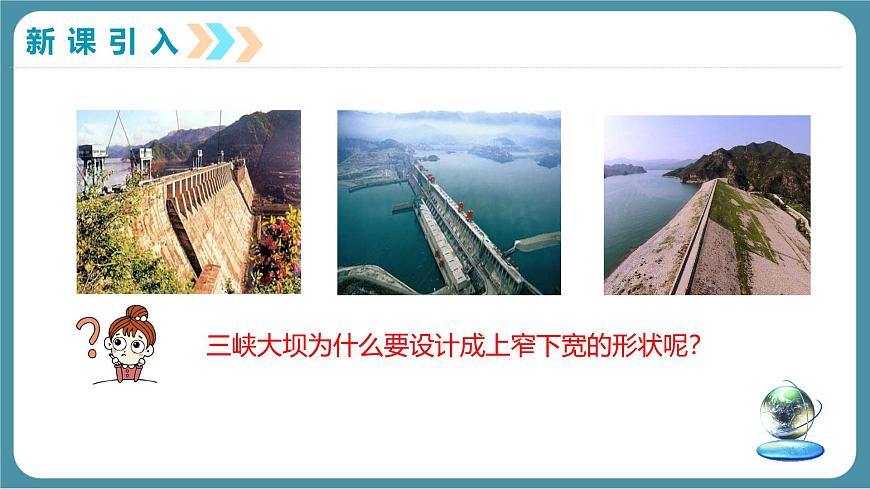

三峡大坝为什么要设计成上窄下宽的形状呢？

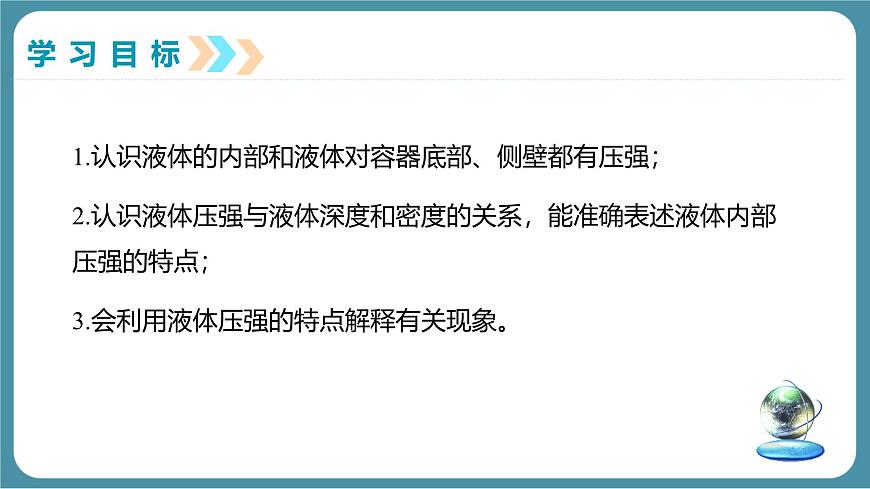

1.认识液体的内部和液体对容器底部、侧壁都有压强；2.认识液体压强与液体深度和密度的关系，能准确表述液体内部压强的特点；3.会利用液体压强的特点解释有关现象。

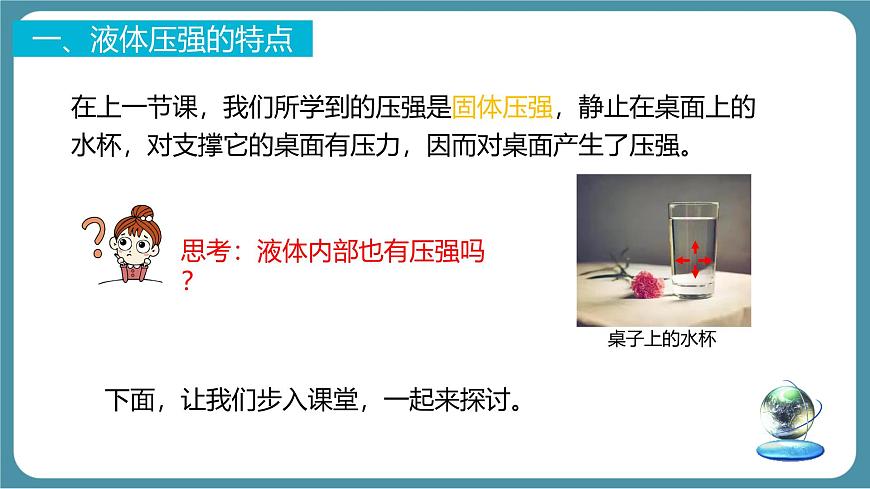

在上一节课，我们所学到的压强是固体压强，静止在桌面上的水杯，对支撑它的桌面有压力，因而对桌面产生了压强。

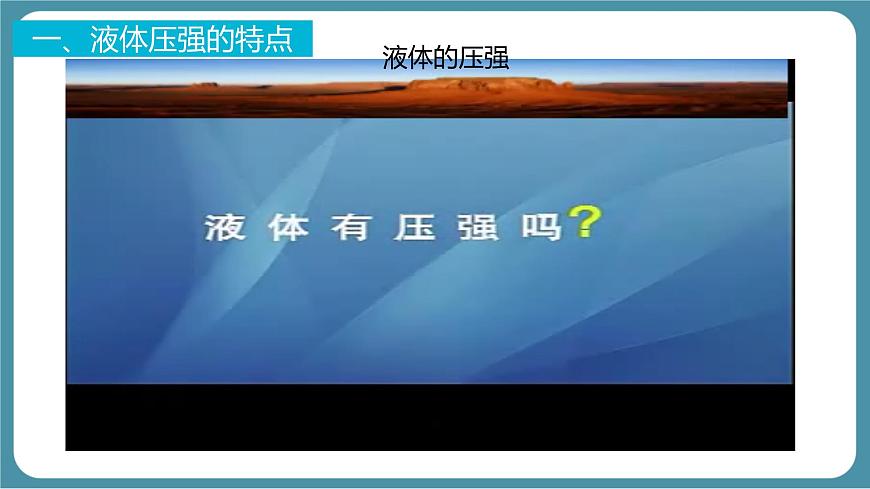

思考：液体内部也有压强吗？
下面，让我们步入课堂，一起来探讨。

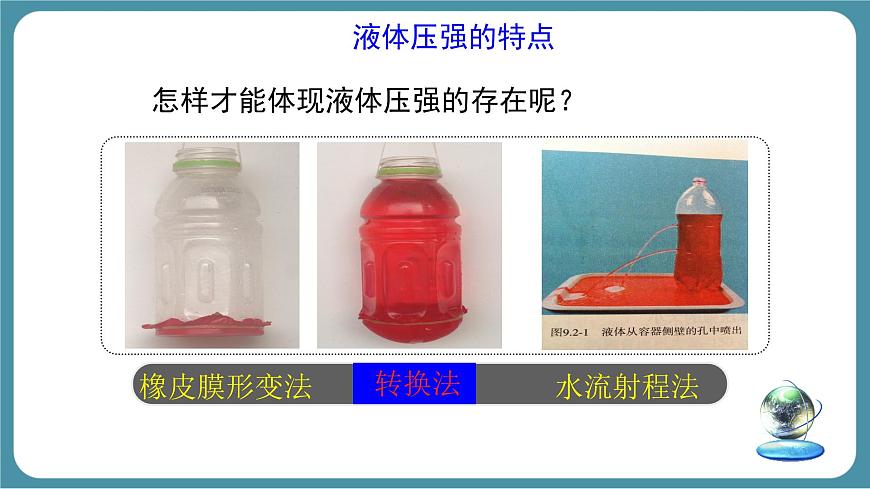

怎样才能体现液体压强的存在呢？

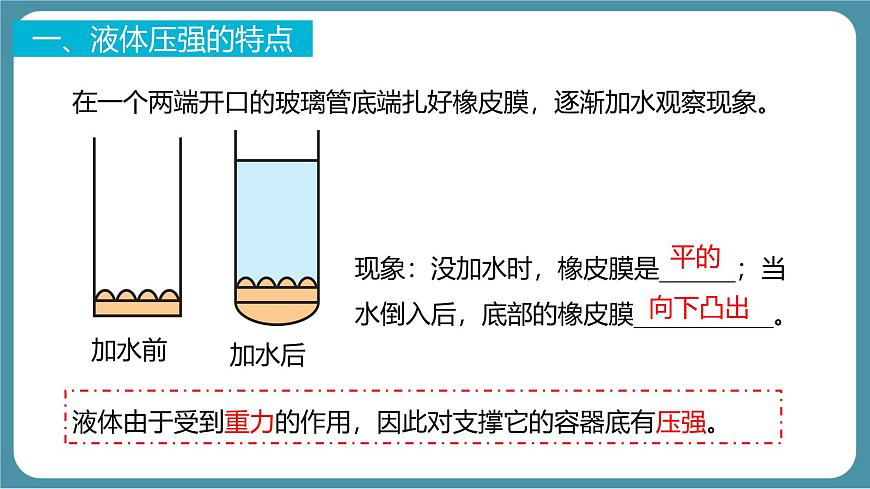

在一个两端开口的玻璃管底端扎好橡皮膜，逐渐加水观察现象。
现象：没加水时，橡皮膜是______；当水倒入后，底部的橡皮膜___________。
液体由于受到重力的作用，因此对支撑它的容器底有压强。
液体内部对侧面、对上方有压强吗？
在侧壁有开口的玻璃圆筒上扎好橡皮膜，逐渐加水观察现象。
没加水时，橡皮膜是______；当倒入水后，侧壁的出水口处橡皮膜 。
液体由于具有流动性，因此对阻碍它流动的容器侧壁有压强。
如果液体内部存在压强，放在液体里的薄膜就会变形，U形管的两侧液面就会产生高度差。
压强计：实验室直接测量液体压强的工具
如果液体内部存在压强，放在液体里的探头上的橡皮膜就会发生形变，U型管左右两侧液面就会产生高度差，高度差的大小反映了橡皮膜所受压强的大小。
【液体压强计的工作原理】
二、液体内部压强的特点
实验步骤1：把探头放进盛水的容器中，看看液体内部是否存在压强。保持探头在水中的深度不变，改变探头的方向，看看液体内部同一深度各方向的压强是否相等。
结论：在液体内部同一深度向各个方向压强都相等。
实验步骤2：增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
结论：同种液体中，液体内部的压强随深度的增加而增大。
实验步骤3：换用不同的液体，如盐水。看看深度相同时，液体内部的压强是否与液体的密度有关。
结论：在不同液体的同一深度，液体的密度越大，压强越大
（1）液体内部的同一深度，向各个方向的压强都相等。
（2）同种液体中，液体内部的压强随深度的增加而增大。
（3）在不同液体的同一深度，液体的密度越大，压强越大。
设想：在液面下有一深度为h、截面积为S的液柱。计算这段液柱产生的压强，就能得到液体内部深度为h处的压强公式。
如何计算液体内部的压强呢？
计算出液柱所受的重力是解决问题的关键
（1）这个液柱的体积：V = Sh
（2）这个液柱的质量：m = ρV
（3）液柱对平面的压力等于重力： F = G = mg = ρShg
（4）平面受到的压强：
液面下深度为h处液体的压强为： P = ρgh
变形公式：h = P/ρg ρ = P/gh
1、液体压强只与液体的密度和深度有关，与液体的重力、体积、形状等无关。
2、此公式只适用与液体压强和柱体对水“平面”的压强，而公式P=F/S是压强的定义式，适用与所的压强计算。
3、对深度的认识：是指研究点到液体的自由面之间的竖直距离，不是高度，单位是m。
说说下面的三个图中A、B、C点的深度各是多少？
一起来观看视频，了解连通器的特点及连通器的工作原理。
1、概念：上端开口、下端连通的容器叫做连通器。
2、原理：连通器内装相同的液体，当液体不流动时，连通器各部分中的液面高度总是相同的。
1.如图所示，瓶中水从小孔A、B处流出，说明液体对容器的 有压强。
2、将一未装满饮料的密闭饮料杯，先正立放置在水平桌面上，如图甲所示，饮料杯对水平桌面的压强是p1，饮料对杯底的压力是F1，再将饮料杯倒立放置，
如图乙所示（图中没有画出饮料液面的位置），饮料杯对水平桌面的压强是p2，饮料对杯底的压力是F2，则p1 ______ p2 ， F1______ F2。（选填“>” “ρ水）
(1)实验中，将液体内部的压强大小转换为用U形管两侧液面的_________来表示，(2)为了使实验现象更明显，U形管中的液体最好用_______ （选填“有色”或“无色”）的。
(3)将探头放在图乙所示液体内部的A 、B位置，观察到U形管两侧液面的高度差hB > hA，经过多次实验观察到同样的现象，这说明同种液体内部的压强随__________的增加而增大。
(4)将探头放在图乙所示液体内部等深的B、C位置，观察到U形管两侧液面的高度差hC ___hB（选填“”）。这是为了研究液体压强与液体________的关系。(5)由以上实验可知图乙所示液体内部A、B、C、D四个位置压强最大的是位置______。
4.我国蛟龙号载人潜水器已完成了7km级的潜水试验，它潜入海面下7km处时受到海水的压强是 Pa(ρ海水=1.03×103kg/m3，g=10N/kg)；在逐渐上升返回海面的过程中，其所受海水的压强将 （填“变大”“不变”或“变小”）。
解析：蛟龙号载人潜水器受到海水的压强p=ρ海水gh=1.03×103kg/m3×10N/kg×7000m=7.21×107Pa；根据液体压强公式p=ρgh可知，蛟龙号载人潜水器所处海水深度越小，受到海水的压强越小。
5利用连通器可以粗略测定不相溶的两种液体的密度。如图所示的连通器中，左侧管中水柱高出基线9cm，右侧管中油柱高出基线10cm，则该油的密度是多少？（已知水的密度为1.0×103kg/m3）
解析：由题意可知，左右两侧管中液体产生的压强相等，即两侧基线以上部分产生的压强相等。p水=ρ水gh水，p油=ρ油gh油，p水= p油，可得ρ水gh水= ρ水gh油，代入数据，解得ρ油=0.9×103kg/m3。
1.用压强计来研究液体内部压强,当把蒙有橡皮膜的金属盒放入液体中,可以看到压强计两管中的水面产生高度差,这表明_____________ ,金属盒放入液体中越深,两管中水面的高度差越_____,这表明液体内部压强随______的增加而_____．若金属盒所处深度不变,转动金属盒,使蒙橡皮膜的盒口方向向上、向下、向任何方向，压强计两管中水面的高度差_______，这表明液体内部同一深度处_____________________．
2.如图，有一立方体浸没在液体中，其上表面与液面平行，它的上、下、左、右表面受到的压强分别为P上、P下、P左、P右，则P上 　 P下，P左　 P右。（填“>”、“ Pb > Pa
10．如图所示，试管中装一些水，当试管倾斜时，水在试管底部产生的压强比竖直时将：A．变大 B．变小 C．不变 D．无法比较
11、如图，两管中盛有同种液体，这两个试管底部受到的压强相比较 （ ）
A、甲大 B、乙大 C、一样大 D、无法比较
12、上题中若甲乙两管中盛有质量不同的液体，则液体对管底部的压强相比较 （ ）
13.有一容器，如图：底部受到液体压强为P1，如把它倒放，底部受到液体压强为P2 ，则P1 P2 。（填“=”、“< ”、“ > ”）
14.轮船舱底在水面下3.5米，舱底穿了一个面积为0.2米2的洞，要想堵住这个洞，需要对挡板施加多大的力？（取g=10牛/千克）
解：p=ρ水g h　　 = 1.0×103kg/m3×10N/kg×3.5m 　　= 3.5×104帕 　 F= ps= 3.5 ×104Pa×0.2m2=7000N 答：需要对挡板施加7000N的力。
解：(1）杯子底受到的压强：P=ρ水gh =1.0×103kg/m3×10N/kg×0.1m=1000Pa 杯子底受到的压力： F=PS=1000Pa×10×10-4m2=1N
15.质量为80g的杯子中装有120g水，水深10cm，当杯子底面积为10cm2时，求：（1）杯子底受到压力和压强？（2）水平桌面受到的压力和压强？（g= 10N/kg)
思考：水对杯底的压力与水的重力相等吗？
（2）水平桌面受到的压力：F=G杯+G水=（0.08+0.12）kg×10N/kg=2N
液体压力和液体重力的关系
一般而言，液体压力与液体重力大小不等
