华东师大版（2024）七年级上册（2024）立体图形的视图教学ppt课件

这是一份华东师大版（2024）七年级上册（2024）立体图形的视图教学ppt课件，共28页。PPT课件主要包含了学习目标，新课导入，新课学习，视图的概念，三视图的概念，主视图，左视图，俯视图，课堂巩固等内容，欢迎下载使用。

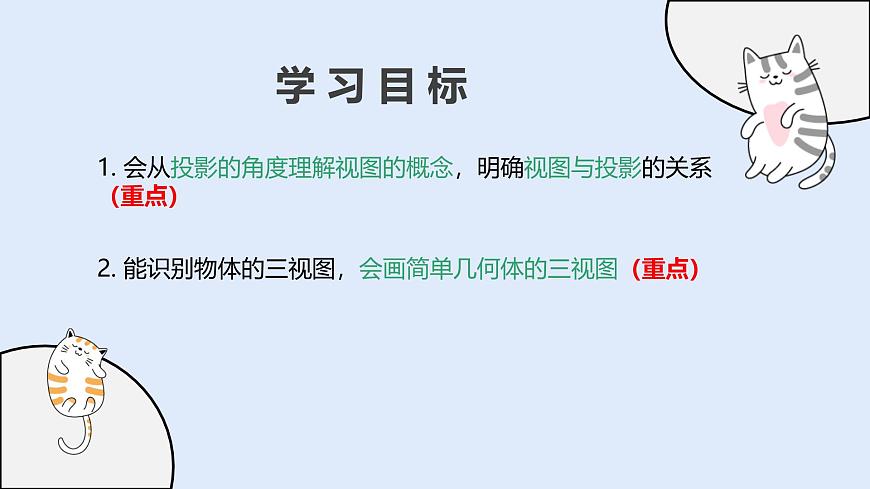

1. 会从投影的角度理解视图的概念，明确视图与投影的关系（重点）
2. 能识别物体的三视图，会画简单几何体的三视图（重点）

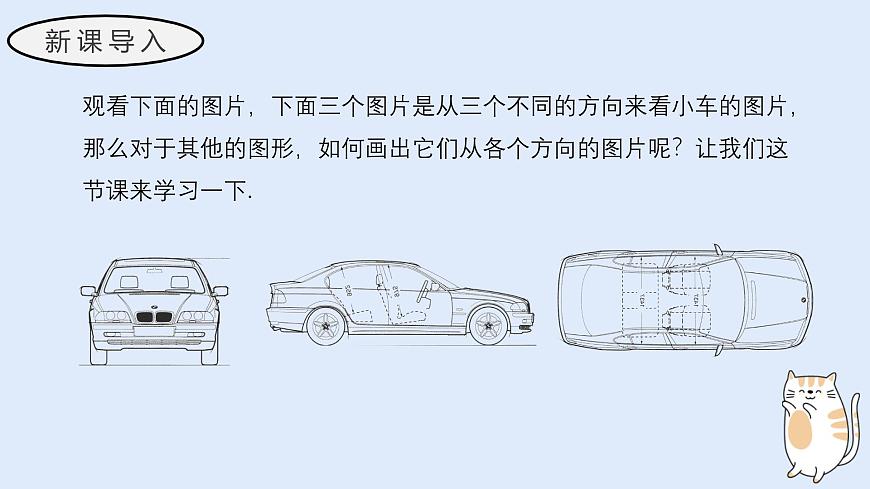

观看下面的图片，下面三个图片是从三个不同的方向来看小车的图片，那么对于其他的图形，如何画出它们从各个方向的图片呢？让我们这节课来学习一下.

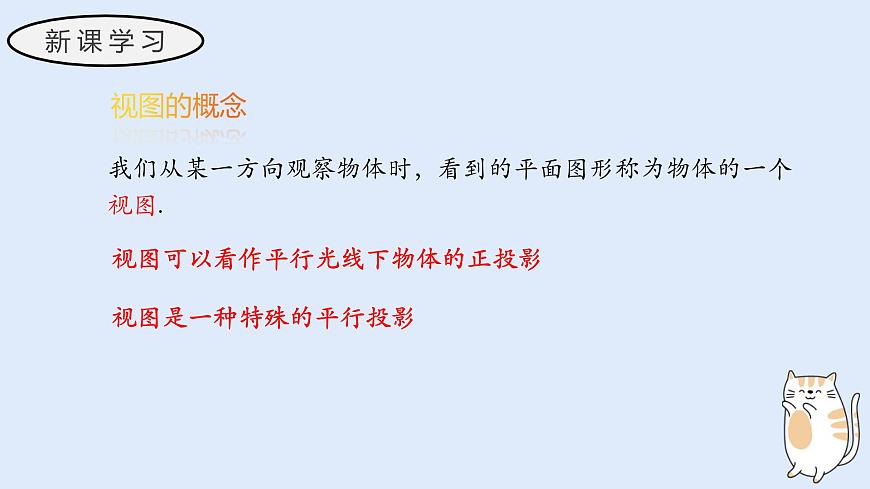

我们从某一方向观察物体时，看到的平面图形称为物体的一个视图.
视图可以看作平行光线下物体的正投影
视图是一种特殊的平行投影

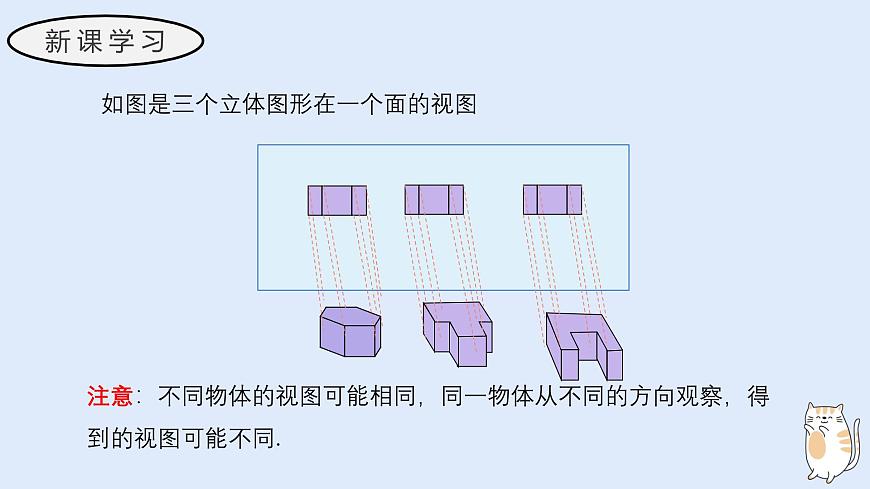

如图是三个立体图形在一个面的视图
注意：不同物体的视图可能相同，同一物体从不同的方向观察，得到的视图可能不同.
为全面反映物体的形状，实际生活中，常采用多个视图刻画物体的形状.

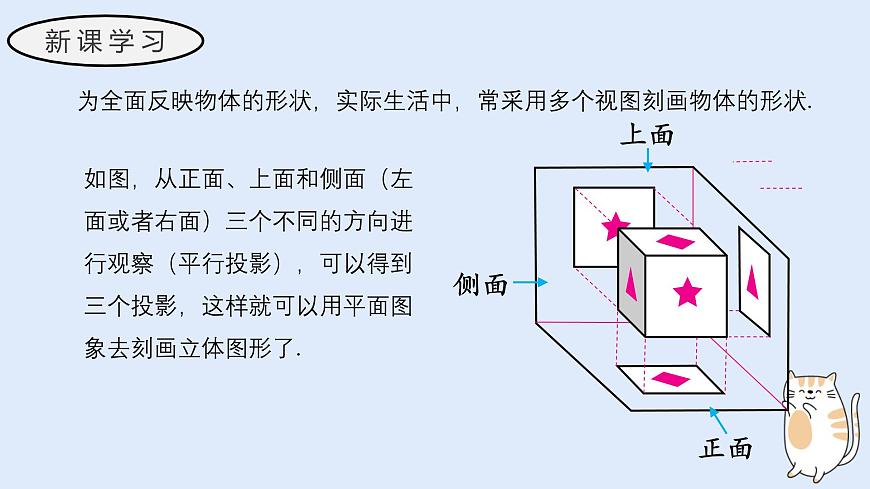

如图，从正面、上面和侧面（左面或者右面）三个不同的方向进行观察（平行投影），可以得到三个投影，这样就可以用平面图象去刻画立体图形了.

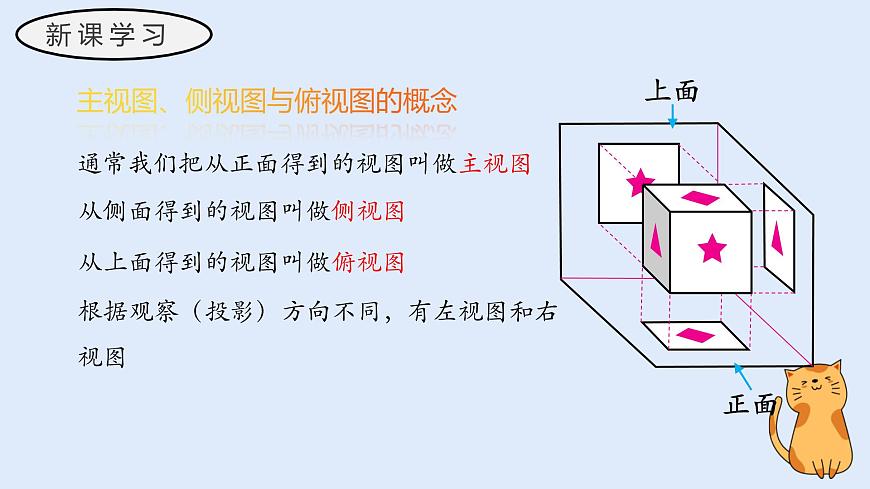

主视图、侧视图与俯视图的概念
通常我们把从正面得到的视图叫做主视图
从侧面得到的视图叫做侧视图
从上面得到的视图叫做俯视图
根据观察（投影）方向不同，有左视图和右视图

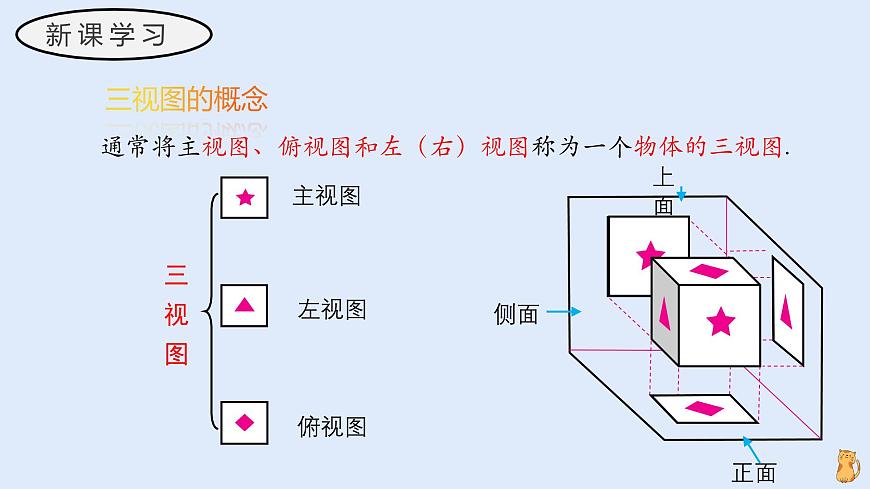

通常将主视图、俯视图和左（右）视图称为一个物体的三视图.
举个例子：如图是一个螺栓.
注意：在画三种视图时，对应部分的长度要相等.
口诀：长对正、高平齐、宽相等
试一试：观察粉笔盒、文具盒，试着画出它们的三视图.
例1：画出如图1和图2所示的正方体和圆柱的三视图.
正方体的三视图都是正方形.
圆柱的主视图和左视图都是长方形，俯视图是圆.
例2：画出如图所示的圆锥的三视图.
