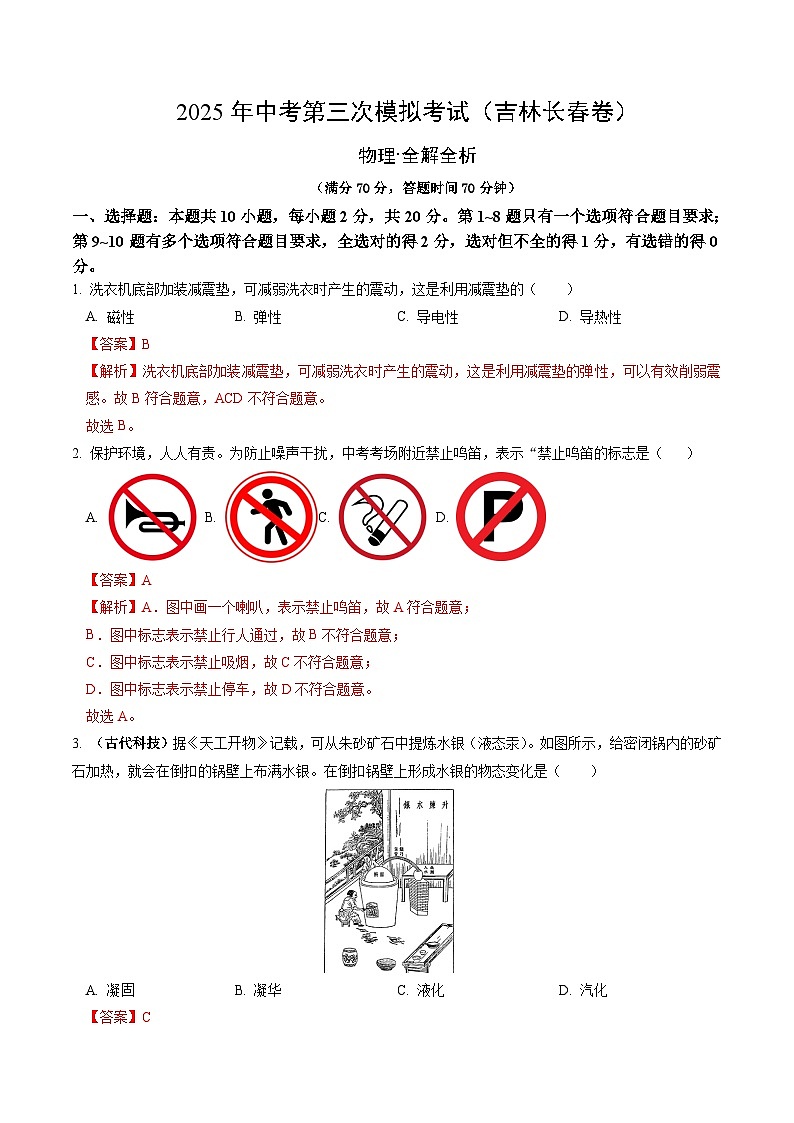

2025年中考数学第三次模拟考试卷：物理（长春卷）（解析版）

这是一份2025年中考数学第三次模拟考试卷：物理（长春卷）（解析版），共16页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
（满分70分，答题时间70分钟）
一、选择题：本题共10小题，每小题2分，共20分。第1~8题只有一个选项符合题目要求；第9~10题有多个选项符合题目要求，全选对的得2分，选对但不全的得1分，有选错的得0分。
1. 洗衣机底部加装减震垫，可减弱洗衣时产生的震动，这是利用减震垫的（ ）
A. 磁性B. 弹性C. 导电性D. 导热性
【答案】B
【解析】洗衣机底部加装减震垫，可减弱洗衣时产生的震动，这是利用减震垫的弹性，可以有效削弱震感。故B符合题意，ACD不符合题意。
故选B。
2. 保护环境，人人有责。为防止噪声干扰，中考考场附近禁止鸣笛，表示“禁止鸣笛的标志是（ ）
A. B. C. D.
【答案】A
【解析】A．图中画一个喇叭，表示禁止鸣笛，故A符合题意；
B．图中标志表示禁止行人通过，故B不符合题意；
C．图中标志表示禁止吸烟，故C不符合题意；
D．图中标志表示禁止停车，故D不符合题意。
故选A。
3. （古代科技）据《天工开物》记载，可从朱砂矿石中提炼水银（液态汞）。如图所示，给密闭锅内的砂矿石加热，就会在倒扣的锅壁上布满水银。在倒扣锅壁上形成水银的物态变化是（ ）

A. 凝固B. 凝华C. 液化D. 汽化
【答案】C

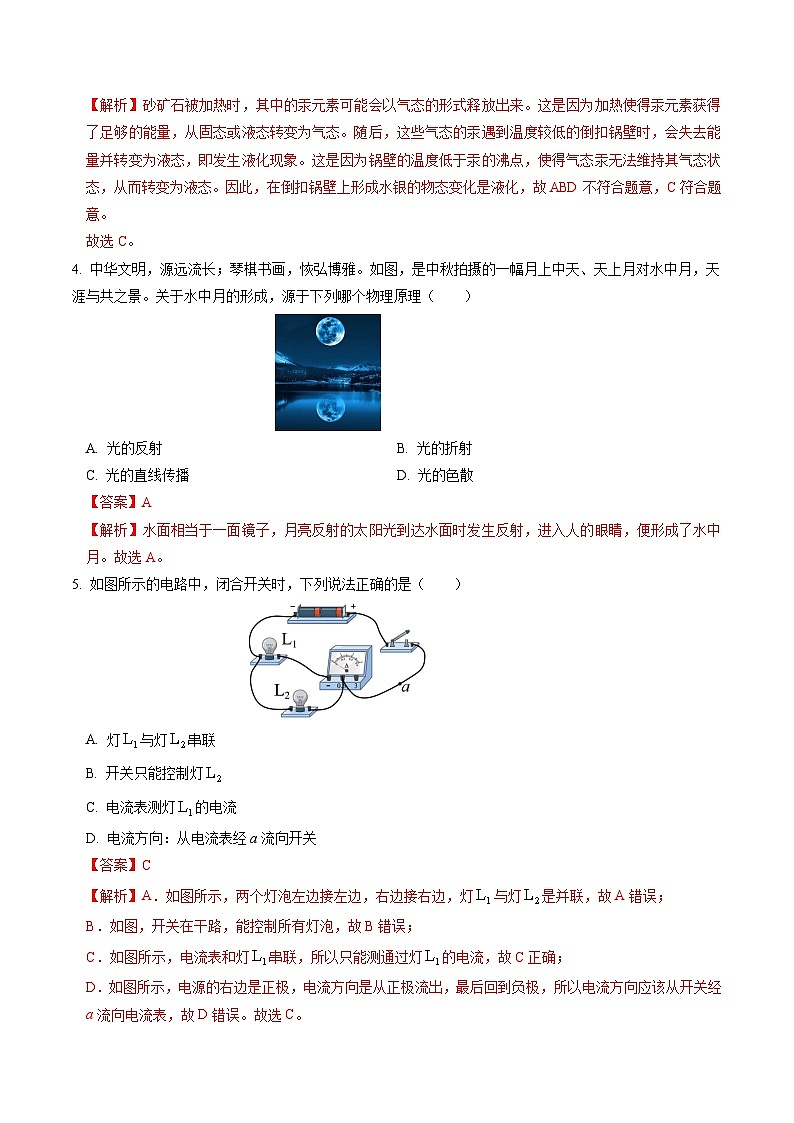

【解析】砂矿石被加热时，其中的汞元素可能会以气态的形式释放出来。这是因为加热使得汞元素获得了足够的能量，从固态或液态转变为气态。随后，这些气态的汞遇到温度较低的倒扣锅壁时，会失去能量并转变为液态，即发生液化现象。这是因为锅壁的温度低于汞的沸点，使得气态汞无法维持其气态状态，从而转变为液态。因此，在倒扣锅壁上形成水银的物态变化是液化，故ABD不符合题意，C符合题意。
故选C。
4. 中华文明，源远流长；琴棋书画，恢弘博雅。如图，是中秋拍摄的一幅月上中天、天上月对水中月，天涯与共之景。关于水中月的形成，源于下列哪个物理原理（ ）

A. 光的反射B. 光的折射
C. 光的直线传播D. 光的色散
【答案】A
【解析】水面相当于一面镜子，月亮反射的太阳光到达水面时发生反射，进入人的眼睛，便形成了水中月。故选A。
5. 如图所示的电路中，闭合开关时，下列说法正确的是（ ）

A. 灯与灯串联
B. 开关只能控制灯
C. 电流表测灯的电流
D. 电流方向：从电流表经a流向开关
【答案】C
【解析】A．如图所示，两个灯泡左边接左边，右边接右边，灯与灯是并联，故A错误；
B．如图，开关在干路，能控制所有灯泡，故B错误；
C．如图所示，电流表和灯串联，所以只能测通过灯的电流，故C正确；
D．如图所示，电源的右边是正极，电流方向是从正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，故D错误。故选C。

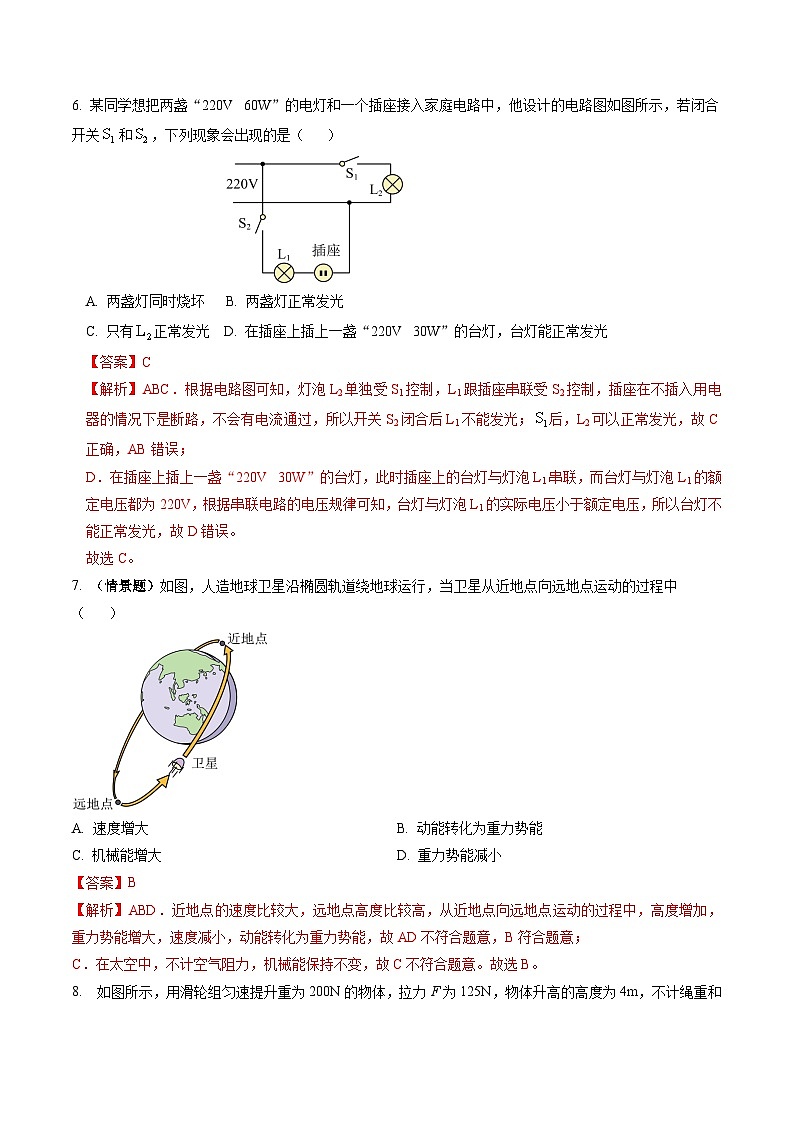

6. 某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关和，下列现象会出现的是（ ）

A. 两盏灯同时烧坏 B. 两盏灯正常发光
C. 只有正常发光 D. 在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
【答案】C
【解析】ABC．根据电路图可知，灯泡L2单独受S1控制，L1跟插座串联受S2控制，插座在不插入用电器的情况下是断路，不会有电流通过，所以开关S2闭合后L1不能发光；后，L2可以正常发光，故C正确，AB错误；
D．在插座上插上一盏“220V 30W”的台灯，此时插座上的台灯与灯泡L1串联，而台灯与灯泡L1的额定电压都为220V，根据串联电路的电压规律可知，台灯与灯泡L1的实际电压小于额定电压，所以台灯不能正常发光，故D错误。
故选C。
7. （情景题）如图，人造地球卫星沿椭圆轨道绕地球运行，当卫星从近地点向远地点运动的过程中（ ）
A. 速度增大B. 动能转化为重力势能
C. 机械能增大D. 重力势能减小
【答案】B
【解析】ABD．近地点的速度比较大，远地点高度比较高，从近地点向远地点运动的过程中，高度增加，重力势能增大，速度减小，动能转化为重力势能，故AD不符合题意，B符合题意；
C．在太空中，不计空气阻力，机械能保持不变，故C不符合题意。故选B。
8. 如图所示，用滑轮组匀速提升重为200N的物体，拉力F为125N，物体升高的高度为4m，不计绳重和摩擦，则在此过程中，下列说法中正确的是（ ）

A. 总功为800JB. 动滑轮重为5N
C. 绳端移动的距离为4mD. 滑轮组的机械效率为80%
【答案】D
【解析】AC．由图可知，滑轮组的动滑轮绕2段绳，绳子自由端移动的距离
s=2h=2×4m=8m
总功
W总=Fs=125N×8m=1000J
故A正确，C错误；
B．不计绳重和摩擦，动滑轮重为
G动=2F-G=2×125N-200N=50N
故B错误；
D．有用功
W有=Gh=200N×4m=800J
滑轮组的机械效率为
故D正确。
故选D。
9. 关于以下物理知识，说法正确的是（ ）
A. 书包背带做的宽大，是为了减小背带对肩部的压强
B. 比热容是物质自身的性质，与物质的种类无关
C. 用吸管将饮料“吸入”口中，说明大气压强的存在
D. 燃料的热值越大，燃烧放出的热量越多
【答案】AC
【解析】A．书包背带做的宽大，是在压力一定时，通过增大受力面积减小压强，使肩部舒服，故A正确；
B．比热容是物质的一种特性，与物质的种类有关，故B错误；
C．用吸管将杯中的饮料吸入口中，是吸走了管中的空气，使气压减小，在外界大气压的作用下将饮料压
入口中，故C正确；
D．燃料的热值越大，质量未知，并且不知道是否完全燃烧，放出的热量不一定越多，故D错误。
故选AC。
10.如图所示电路，电源电压为且恒定。电流表量程为，电压表的量程为，小灯泡规格为“”（灯丝阻值不变），滑动变阻器规格为“”。保证电路中各元件都不损坏，下列说法正确的是（ ）

A. 电流表示数变化范围
B. 电压表示数变化范围
C. 滑动变阻器阻值变化范围
D. 小灯泡实际功率变化范围
【答案】ABD
【解析】ABC．由图可知，灯泡和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，小灯泡的额定电流
小灯泡的电阻
电流表的最大电流是0.6A，通过变阻器的最大电流是1A，由串联电路电流的规律可知通过电路的最大电流是0.5A，此时变阻器连入电路的电阻最小，电压表的示数最小，电压表的示数
U小=U-UL=4.5V-2.5V=2V
变阻器连入电路的电阻最小值
电压表的量程是0-3V，电压表的最大示数是3V，由串联分压可知，当电压表的示数为3V时，变阻器连入电路的阻值最大，此时电路的总电阻最大，电路中的电流最小，由欧姆定律和串联电路电压的规律可知电路中的最小电流
变阻器连入电路的最大阻值
电流表示数变化范围，电压表示数变化范围，滑动变阻器阻值变化范围，故AB正确，C错误；
D．通过电路的最大电流是0.5A，此时灯泡正常发光，小灯泡的电功率是1.25W，通过电路的最小电流是0.3A，小灯泡实际功率
P小=I小2RL=(0.3A)2×5Ω=0.45W
小灯泡实际功率变化范围，故D正确。
故选ABD。
二、非选择题：本题共10小题，第11~19小题每空1分、每图1分，第20小题5分，共50分。
11. （6分）体脂率是指人体内脂肪的质量占人体总质量的百分比。体脂秤通过测量人体的电阻并结合人体的身高、体重、年龄等因素，经综合分析得出人的体脂率。
（1）人运动时，存储在脂肪中的能量的一部分转化为人体的______（选填“内能”或“化学能”），导致人体温度升高。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度______（选填“增大”或“减小”），人体的电阻______（选填“增大”或“减小”）。
（2）若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为______Ω。小强的父亲两手之间的电阻______（选填“可能”或“不可能”）大于两脚之间的电阻。小强的父亲经锻炼后质量从80kg降为78kg，体脂率从25%降为20%，若肌肉的密度为，则小强的父亲增加的肌肉的体积为______（结果保留整数）。
【答案】（1）内能 增大 减小 （1）2000 可能 2
【解析】（1）人运动时，消耗脂肪中的能量，转化为人体的内能，导致人体内能增大，温度升高。
人的体重不变，若体脂率下降，肌肉占比变大，且肌肉密度比脂肪密度大，人体的密度会变大；由于肌肉比脂肪更容易导电，人体的电阻会减小。
（2）根据欧姆定律可得，小强的父亲两手之间的电阻为
由于肌肉比脂肪更容易导电，人体腿部肌肉一般比手臂肌肉多，所以小强的父亲两手之间的电阻可能大于两脚之间的电阻。
增加的肌肉质量
则小强的父亲增加的肌肉的体积为
12.（6分） 2024年4月30日，全球最大压缩空气储能项目并网发电，这是我国新型储能技术应用的一个里程碑。
该项目工作原理如下图所示，用电低谷时段，将电网多余的电能通过空气压缩机把空气压缩到地下盐穴中（地下盐层中的洞穴）；用电高峰时段，将储存在盐穴中的高压空气释放，驱动空气膨胀机转动，连接发电机发电。

该工程就像一个“超级充电宝”，储存1度电最终能放出0.72度电，装机功率300兆瓦。每年发电量可达6亿度，能够保障超过20万户家庭用电需求。每年可节约标准煤约，减少二氧化碳排放约。可连续放电6小时，使用期长达40年。
（1）该项目储能过程中，电网中多余的电能通过电动机转化为____能，再通过空气压缩机转化为_____能；
（2）换热器是将热流体的部分内能转移给冷流体的装置，常温高压空气在“换热器2”处________热；
（3）该项目每年节约的标准煤完全燃烧，释放________J的能量；（标准煤热值为）
（4）该项目的能量转换效率为______%。该项目每年发电6亿度，则消耗_______亿度用电低谷时段电网的多余电能；（计算结果保留1位小数）
【答案】（1）机械 内 （2）吸 （3） （4） 72 8.3
【解析】（1）电动机工作时，扇叶转动带动空气流动，将电能转化为空气的机械能；空气压缩机空气时，通过做功的方式增大了空气的内能，将机械能转化为内能。
（2）常温高压空气在“换热器2”处吸收热量，使气体的温度升高，压强依然很大，为下一步释放能量做准备。
（3）每年可节约标准煤约，根据故每年节约的煤可释放的热量为
（4）该项目的能量转换效率为
该项目每年发电6亿度，则消耗
13. （3分）学校走廊的吸顶灯不亮了，其内部结构如图甲所示，主要由电源模块和21颗相同的LED灯珠串联组成，电路如图乙所示（灯泡符号 表示LED灯珠，省略号表示未画出的灯珠）。通过查阅资料获得该吸顶灯的信息如下：单个LED灯珠的额定电流为0.3A，额定电压为3.3V。电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。

（1）通过检查，发现AB间的LED灯珠发生了________故障，导致所有灯珠都不亮；
（2）用一根导线将AB两点连接起来，接通电源后，该吸顶灯又亮了，这些发光的灯珠________（选填“能”或“不能”）正常发光，此时吸顶灯的功率为________W。
【答案】 （1）断路##开路（2）能 66
【解析】21颗相同的LED灯珠串联组成，所有灯珠将不亮，说明电路中没有电流通过，可能是AB间的LED灯珠发生了断路。
电源模块输出的电压U可在40~90V范围内变化，从而使输出电流恒定为0.3A。所以AB两点一个灯珠坏了，用导线将AB两点连接起来，电源模块会调节输出电压，使得灯珠可以正常发光。
吸顶灯输出电流恒定为0.3A，家庭电路电压为220V，故
14. （4分）小华用焦距为10.0cm的凸透镜探究凸透镜成像规律。

（1）实验前，应调整烛焰、凸透镜和光屏三者的中心大致在 ___________；
（2）当各器材位置如图所示时，在光屏上成烛焰清晰的像，此时烛焰的成像特点与 ___________（选填“照相机”、“投影仪”或“放大镜”）的成像特点相同；
（3）实验时，若用一张纸片遮住了凸透镜的上半部，光屏上 ____（选填“能”或“不能”）成完整的像；
（4）小华将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持蜡烛的位置不变，仅将光屏向 _______端移动适当距离，光屏上即可重新成烛焰清晰的像。
【答案】 （1）同一高度 （2）照相机 （3）能 （4）左
【解析】（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央位置。
（2）由图可知，物距u=50.0cm-20.0cm=30.0cm
像距v=65.0cm-50.0cm=15.0cm
已知f=10.0cm，此时u >2f，成倒立、缩小的实像，能够说明照相机的成像原理。
（3）若用一张纸片遮住了凸透镜的上半部，物体上任一点都有光线射向凸透镜下半部，经凸透镜折射后，照样能会聚成完整的烛焰的像，折射光线减少，会聚成的像变暗。
（4）老花镜是凸透镜，对光线有会聚作用，使光提前会聚，将一副老花镜的镜片放在烛焰与凸透镜之间且靠近凸透镜的位置，若保持光屏的位置不变，此时清晰的像成在光屏左侧，要在光屏上重新承接到烛焰清晰的像，光屏应向左移动。
15．（4分）如图所示为“探究不同物质吸热能力”的实验装置。

（1）要完成该实验除了如图甲所示的器材外，还需要的测量工具有天平和 ；
（2）实验中可通过 （选填“加热时间”或“温度计示数”）反映物质吸收热量的多少，这是科学探究中常见的 法；
（3）分析图乙可知， （选填“a”或“b”）液体更适合做汽车发动机的冷却液。
【答案】（1）秒表 （2）加热时间 转换（3）a
【解析】（1）要完成该实验除了如图甲所示的器材外，还需要的测量工具有天平和秒表。
（2）相同的加热器在相同时间内释放的热量相同，故使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
（3）分析图乙可知，升高相同的温度，a加热时间长，a的比热容大，根据，在质量和升高的温度相同时，a吸热多，故a液体更适合作发动机的冷却液。
16. （4分）如图，在“探究什么情况下磁可以生电”实验中：



（1）比较1、2（或1、3）实验想象可知，闭合电路的一部分导体在磁场中做_____运动时，导体中就产生电流；
（2）要使感应电流方向发生改变，可采取的具体措施是：_______；（选填字母）
A．使用磁性更强的磁体
B．保持磁体静止，只改变导体水平运动的方向
C．上下调换磁极，同时改变导体水平运动的方向
（3）从能量的角度来分析，感应电流的产生过程是_______能转化为电能：
（4）如果将电流表换成________，可以探究磁场对通电导体的作用。
【答案】 （1）切割磁感线 （2）B （3）机械 （4）电源
【解析】（1）比较1、2（或1、3）实验现象可知，保持磁体和导体不动，电路中不会产生感应电流，但是保持磁体不动，导体水平切割磁感线时会产生感应电流，故可得出闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流。
（2）感应电流方向与磁场方向和导体切割磁感线方向有关，所以想要改变感应电流的方向，可以只上下调换磁极，或者只改变导体水平运动的方向，如果上下调换磁极，同时改变导体水平运动的方向，感应电流的方向不会发生变化。
故选B。
（3）闭合电路的一部分导体在磁场中做切割磁感线运动时电路中就会产生感应电流，所以是机械能转化为电能。
（4）如果将电流表换成电源，则构成一个完整的闭合回路，这样可以探究磁场对通电导体的作用。
17. （5分）物理课上，同学们利用压强计“研究液体内部压强”，进行了如下的操作。

（1）实验前，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置______（选填“漏气”或“不漏气”）；
（2）通过比较______两图，可得出结论：同一种液体的压强随深度的增加而增大；
（3）通过比较D、E两图，可探究液体压强与______的关系；
（4）通过比较A、B、C三图，可得出结论：同种液体在相同深度向各个方向的压强_______；
（5）某次实验时，小王同学将探头放入水下，U形管两侧水面高度差为10cm，此时U形管内外的气压差为______Pa。
【答案】（1）不漏气 （2）CD （3）液体密度 （4）相同 （5）
【解析】（1）根据装置气密性的知识可知，用手指按压橡皮膜，发现U形管中的液面升降灵活，说明该装置不漏气。
（2）通过比较CD两图，液体的密度不变，深度越深，液体的压强越大，所以，可得出结论：同一种液体的压强随深度的增加而增大。
（3）通过比较D、E两图，液体的深度是相同的，液体的密度不同，液体的压强就不同，所以，可探究液体压强与液体密度的关系。
（4）通过比较A、B、C三图，液体密度和液体深度相同时，橡皮膜的方向不同，U形管的液面高度差相同，所以，可得出结论：同种液体在相同深度向各个方向的压强相同。
（5）根据题意可知，U形管两侧水面高度差为10cm，此时U形管内外的气压差为
18. （8分）小超同学利用图甲所示电路探究电流与电阻的关系，电源电压恒定，有5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器标有“10Ω 1A”；

（1）请用笔画线代替导线将图甲的电路连接完整______；
（2）连接电路前发现电压表指针如图乙所示，则需要对电压表______；连接电路时开关应______，将滑动变阻器滑片P移至______端；
（3）电路连接完成后，闭合开关，发现电压表有示数，电流表无示数，可能是定值电阻发生了______；
（4）排除故障后，当接入5Ω的定值电阻，调节滑片P使电压表示数达到所要控制的电压时，电流表指针如图丙所示，其示数为______A；更换为10Ω的电阻继续实验，发现滑动变阻器调到最大阻值时，才能使电压表示数达到，则电源电压为______V；
（5）当更换为20Ω的电阻时，为了顺利完成实验，需要换用最大阻值至少为______Ω的滑动变阻器。
【答案】 （1） （2）调零 断开 B
（3）断路 （4） 0.4 4 （5）20
【解析】（1）在探究电流与电阻的关系实验中，电压表测量定值电阻两端电压，所以电压表与定值电阻并联，电流从电压表正接线柱流入，从负接线柱流出，如下图所示：

（2）由乙图可知，电压表的指针没有指在零刻度处，所以连接电路前发现电压表指针没有指在零刻度处，则需要对电压表的指针调零。
为了电路中各元件安全，连接电路时，开关应处于断开状态。
为了保护电路中各元件安全，连接电路时，滑动变阻器的滑片P应移至阻值最大处，由甲图可知，应将滑片移至B端。
（3）闭合开关，电流表无示数，则电路中可能出现断路，电压表有示数，则可能是定值电阻发生了断路。
（4）由于滑动变阻器标有“10Ω 1A”，则电路中电流不能大于1A，所以电流表选择0~0.6A量程，分度值为0.02A，电流表示数为0.4A。
接入5Ω的定值电阻时，电阻R两端电压
U1=IR=04A×5Ω=2V
更换为10Ω的电阻继续实验，滑动变阻器调到最大阻值时，电压表示数达到U1，则电路中电流
则电源电压
（5）更换为20Ω的电阻时，电压表示数达到U1，则电路中电流
需要换用的滑动变阻器最大阻值
19. （5分）综合实践活动课上，小明用一根长约20cm的圆柱状饮料吸管、一段细铁丝、石蜡和水等制作了一个简易密度计。制作时，小明先将吸管两端剪平，铁丝密绕成小团后塞入吸管一端，再用石蜡将该端口堵住密封；接着，将吸管置于水中使其处于竖直漂浮状态（图甲），用笔在吸管上标记此时水面位置O；取出吸管，量出O点至封口端的距离H，通过分析与计算，在吸管上分别确定密度值0.8、0.9、1.0、1.1的位置并标上密度值。

使用时，将密度计静置于待测液体中，读出吸管壁上液面处的数值即为液体密度。
（1）O位置处的刻度值为_________；
（2）吸管漂浮在其他液体中时（图乙），液面下方的深度h＝_________（用、、H表示）；
（3）管壁上标注的4个刻度值，相邻两刻度值之间的距离_________（相等/不相等）；
（4）小明突发奇想，将制作好的密度计内铁丝从吸管上端倒出，缠绕到底部外侧，其它没有变化（图丙），他用这样“改装”后的密度计测同一液体密度，测量结果_________（偏大/偏小/无变化）；
（5）若增加塞入吸管中铁丝的质量，则制作的密度计精确程度将_________。
【答案】 （1）1.0 （2） （3）不相等 （4）偏大 （5）变高
【解析】（1）密度计竖直漂浮在水中时，水面位于图中O处，说明此时密度计在O处显示的密度值应该为水的密度，所以则O处应标为1g/cm3
（2）由题意知密度计漂浮在水面上时，V排=SH，则有F浮=G物，即
当密度计漂浮在密度为ρ液的液体中时，V排液=Sh,则有F浮液=G物，即
可得
解得
（3）由可知，h和ρ液是反比例函数，刻度分布不均匀。
（4）小明把吸管中的细铁丝拿出来，缠绕在吸管的下端，再用这支密度计去测量液体的密度，此时排开液体的体积不变，因吸管排开液体的体积等于排开液体的总体积减去铜丝的体积，所以，吸管排开液体的体积减小，会上浮一些，测得的密度值偏大，即测出的同一液体密度值偏大。
（5）为了使测量结果更准确，使密度计上两条刻度线之间的距离大一些，增加塞入吸管中铁丝的质量，从而获得更大的重力，即浮力更大，排开体积更大，由V=sh可知，S不变，即可使h变大，据此设计精确程度更高。
20. （5分）生态环境部发布2024年六五环境日的主题是“全面推进美丽中国建设”，其目的是动员社会各界参与生态环境保护、践行绿色生产生活方式。某校积极响应号召，物理社团开展关于“海域漂浮垃圾治理”调研活动，在查阅相关资料时，发现了与海域漂浮垃圾治理装备相关的文章，其中对装备的介绍如图（a）所示。在V字形浮围栏和自然动力作用下，海漂垃圾汇集到垃圾汇集框，而后由垃圾单向传输机构将其提升至垃圾分拣框内。传输机构的动力可由振荡浮子波浪能收集系统提供。维护人员可通过无线视频监控系统远程观察垃圾收集情况，并不定期到浮平台上对垃圾进行分拣、回收和无害化处理。
请结合上述信息完成下面的问题：

（1）无线视频监控系统中的镜头相当于一个凸透镜，垃圾收集情况通过镜头成倒立、缩小的实像，监控画面信号通过______波传回控制中心；
（2）振荡浮子波浪能收集系统的一部分结构简化图如图（b）所示，某时刻浮子受到海水向上的力，该力使OA绕O点向上转动，从而带动B点的连杆运动。OA部分相当于一个______（填简单机械名称）；
（3）垃圾单向传输机构内部的一部分结构简化图如图（c）所示，则图中能绕支点转动的金属棒ab可以阻止棘轮______（填“顺”或“逆”）时针转动，实现单向传输；
（4）浮筒是控制整个装置漂浮状态和吃水深度的重要配件。该社团利用压力传感器设计了一套吃水深度监测系统，图（d）为监测系统的简化电路图。他们使用的压力传感器接入电路的阻值与其所受海水的压力之间的关系如图（e）所示（为方便计算，数据已作简化处理），入水前其阻值为20Ω，入水后其受压面与海水的接触面积是。将传感器安装在浮平台底部，若要实现当浮平台的吃水深度为1m时，电路中电流为0.3A，滑动变阻器接入电路的阻值应为______Ω（电源电压恒为9V，取，g取10N/kg，不考虑水流的影响）；

（5）为了践行绿色理念，推动绿色出行，请你结合日常生活针对绿色出行提出一条合理化建议：______。
【答案】 （1） 电磁 （2）杠杆 （3）逆 （4） 22 （5） 多乘坐公共交通
【解析】（1）无线视频监控系统中的镜头相当于照相机，拍摄时，物距大于二倍焦距，成倒立、缩小的实像。电磁波可以传递信息，监控画面信号通过电磁波传回控制中心。
（2）如图（b）所示，OA部分相当于一个杠杆，O为支点，A端受到的海水向上的推力为动力，B点连杆向下的力为阻力。
（3）如图（c）所示，棘轮要逆时针旋转时，杠杆ab两端受到的压力会使得杠杆静止，处于平衡状态，所以金属棒ab可以阻止棘轮逆时针旋转。
（4）由图（e）利用数学知识解得压力传感器接入电路的阻值与其所受海水的压力之间的关系式为
当吃水深度为1m时，压力传感器受到的压力为
则此时压力传感器接入电路的阻值为
分析图（d）电路可知，压力传感器和变阻器串联，电流表测电路电流，则此时总电阻为
则滑动变阻器接入电路的阻值应为
（5）日常生活中要响应绿色出行可以多乘坐公共交通。
序号
实验操作
电流表指针偏转情况
1
保持导体与磁体静止
不偏转
2
保持磁体静止，导体水平向左切割磁感线
向右偏转
3
保持磁体静止，导体水平向右切割磁感线
向左偏转
…
