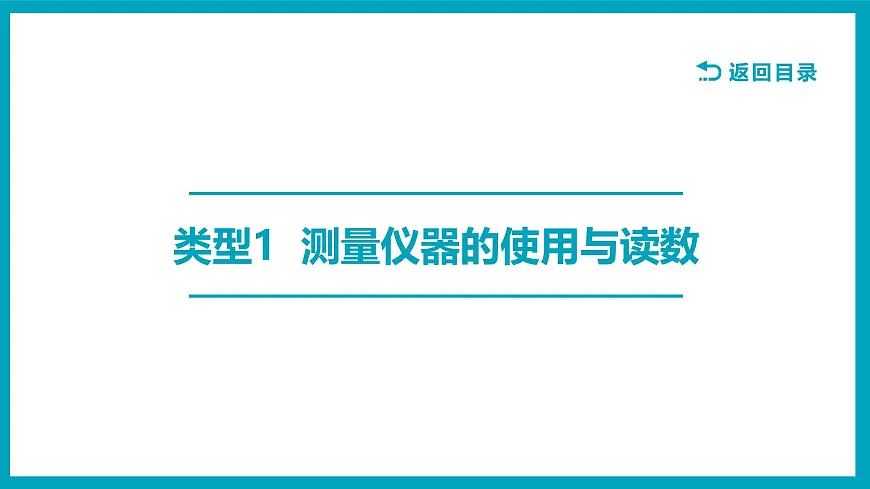

类型1 测量仪器的使用与读数

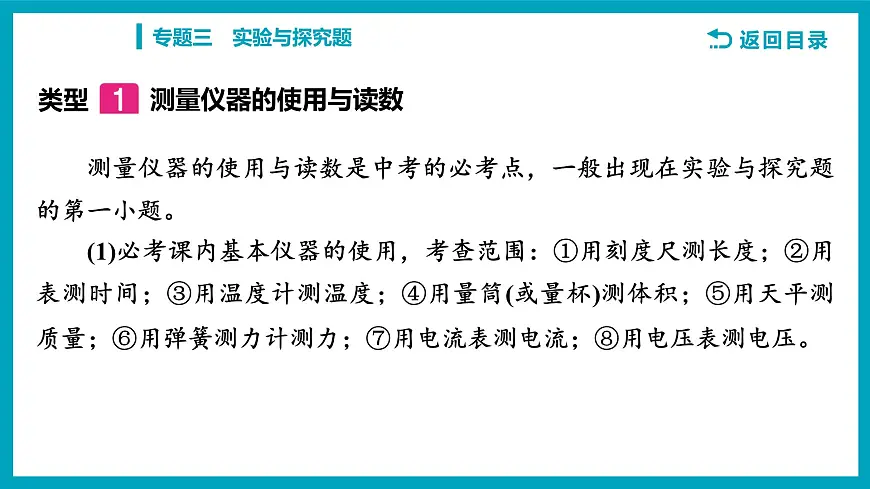

测量仪器的使用与读数是中考的必考点，一般出现在实验与探究题的第一小题。(1)必考课内基本仪器的使用，考查范围：①用刻度尺测长度；②用表测时间；③用温度计测温度；④用量筒(或量杯)测体积；⑤用天平测质量；⑥用弹簧测力计测力；⑦用电流表测电流；⑧用电压表测电压。

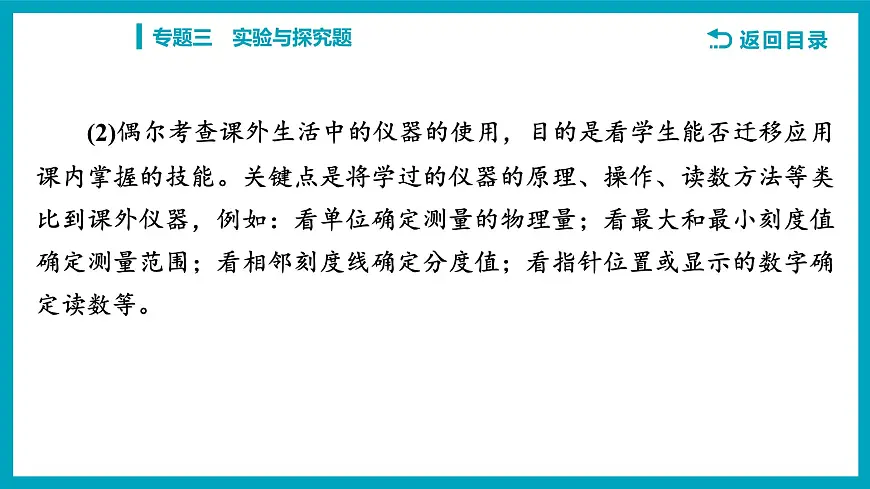

(2)偶尔考查课外生活中的仪器的使用，目的是看学生能否迁移应用课内掌握的技能。关键点是将学过的仪器的原理、操作、读数方法等类比到课外仪器，例如：看单位确定测量的物理量；看最大和最小刻度值确定测量范围；看相邻刻度线确定分度值；看指针位置或显示的数字确定读数等。

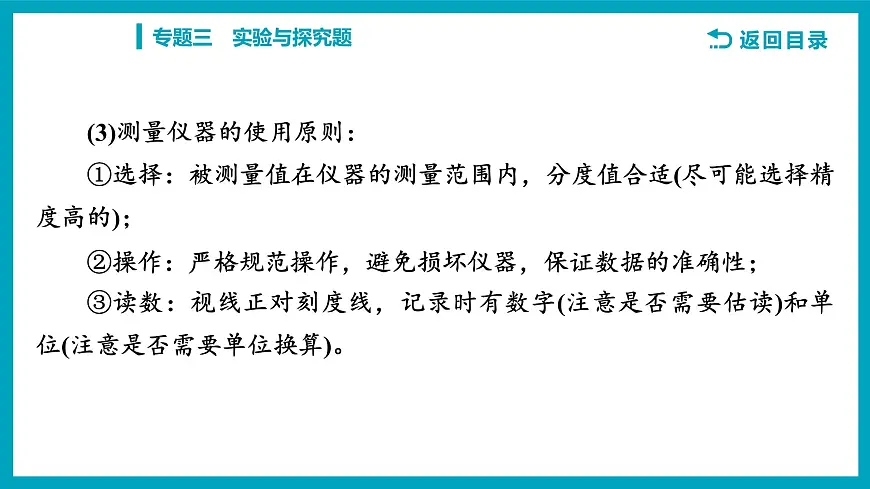

(3)测量仪器的使用原则：①选择：被测量值在仪器的测量范围内，分度值合适(尽可能选择精度高的)；②操作：严格规范操作，避免损坏仪器，保证数据的准确性；③读数：视线正对刻度线，记录时有数字(注意是否需要估读)和单位(注意是否需要单位换算)。

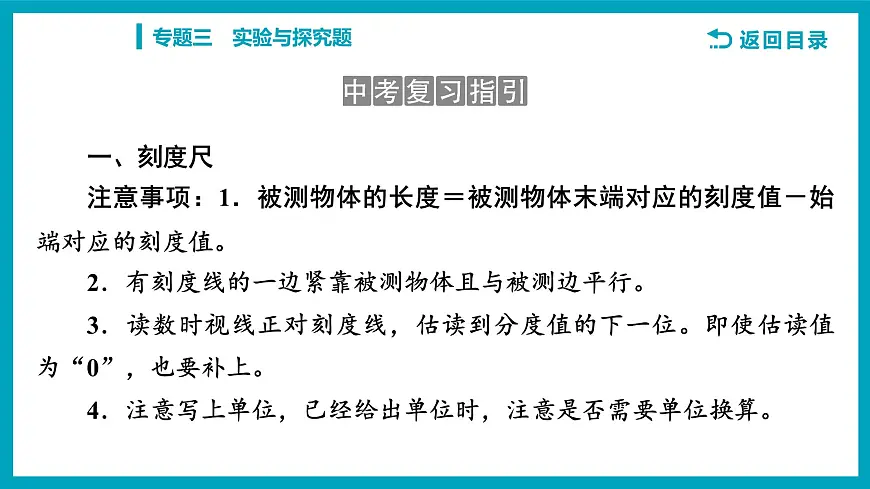

一、刻度尺注意事项：1．被测物体的长度＝被测物体末端对应的刻度值－始端对应的刻度值。2．有刻度线的一边紧靠被测物体且与被测边平行。3．读数时视线正对刻度线，估读到分度值的下一位。即使估读值为“0”，也要补上。4．注意写上单位，已经给出单位时，注意是否需要单位换算。

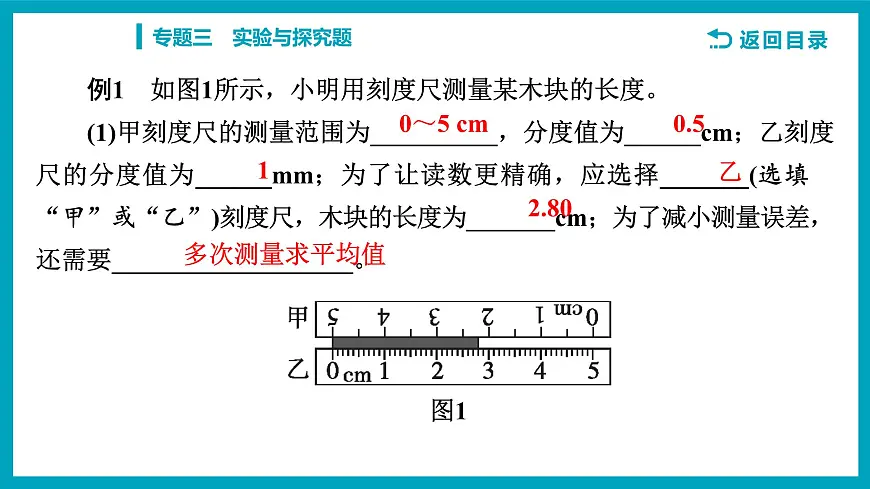

例1　如图1所示，小明用刻度尺测量某木块的长度。(1)甲刻度尺的测量范围为__________，分度值为______cm；乙刻度尺的分度值为______mm；为了让读数更精确，应选择_______(选填“甲”或“乙”)刻度尺，木块的长度为_______cm；为了减小测量误差，还需要___________________。

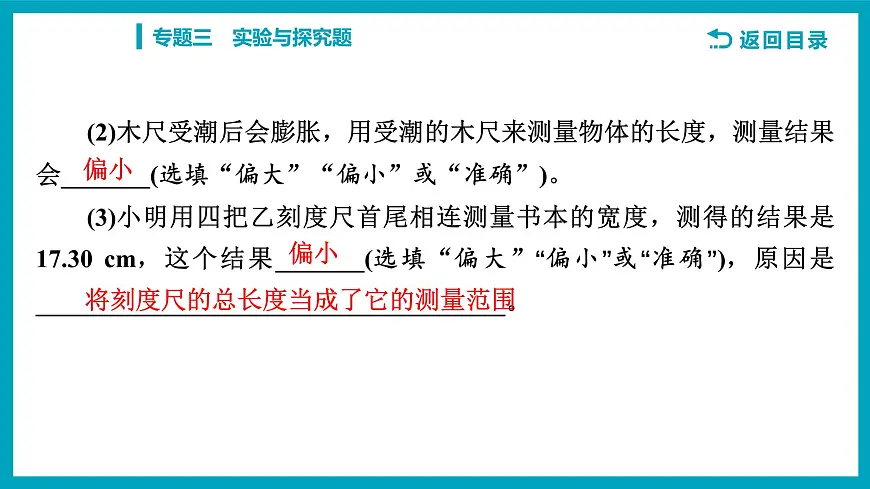

(2)木尺受潮后会膨胀，用受潮的木尺来测量物体的长度，测量结果会_______(选填“偏大”“偏小”或“准确”)。(3)小明用四把乙刻度尺首尾相连测量书本的宽度，测得的结果是17.30 cm，这个结果_______(选填“偏大”“偏小”或“准确”)，原因是_____________________________________。
将刻度尺的总长度当成了它的测量范围
二、秒表注意事项：1．秒表内圈的单位是“分钟”，外圈的单位是“秒”。2．读数前，先分清内圈和外圈每一小格代表的时间。3．读数时，对于内圈整数分钟之间有半分钟刻度线的秒表，分针未过半分钟刻度线时，外圈读数取0～30 s；分针已过半分钟刻度线时，外圈读数取30～60 s。4．钟表(或手表)读数时，首先要根据表盘上的单位、指针长短等信息分辨出时针、分针和秒针。
例2　如图2所示，是两种常用的测量时间的工具，其中甲为家用钟表，它的分度值是______，此时显示的时间是_____________；乙为实验室常用秒表的局部放大图，它外圈的分度值是________，此时的读数是_______s。若要测量体育课上百米赛跑的成绩，应选用_____表；若要测上一节课的时间，应选用_____表(后两空均选填“甲”或“乙”)。
三、温度计注意事项：1．所测温度不能超过温度计的测量范围。2．温度计的玻璃泡要与被测物体充分接触，且不能碰到容器。3．待示数稳定后再读数。读数时，温度计不能离开被测物体(体温计例外)，视线要与温度计中的液面相平。4．体温计每次使用前应将水银柱甩回玻璃泡(能测量的最低温度以下)。
例3　液体温度计是根据液体___________的规律制成的，将温度的高低转化为_____________。(1)如图3所示，温度计A的测温范围为____________℃，分度值为____℃，此时的示数为_____℃；温度计B的测温范围为_________℃，分度值为______℃。其中____(选填“A”或“B”)为体温计，读数时_____(选填“能”或“不能”)离开被测物体，此时若要拿来测量体温，应进行的操作是_____________________。
(2)温度计A中的测温液体_________(选填“可能”或“不可能”)是酒精。(酒精的熔点为－117 ℃，沸点为78 ℃)(3)如图4所示，是某同学在测量某液体温度时的情形，其中的错误操作是①_____________________________________；②___________________________。
读数时视线没有与温度计中的液面相平
温度计的玻璃泡碰到了容器
四、量筒、量杯注意事项：1．使用前要注意量筒的测量范围和分度值。2．量筒要放在水平桌面上，不能放到天平上使用，不能用手拿着量筒读数。3．读数时视线应与凹液面的底部(或凸液面的顶部)相平。4．注意单位转换：1 mL＝1 cm3。
例4　量筒或量杯是用来测量物体体积的仪器。(1)如图5所示，量筒的测量范围为________，分度值为____；量杯的最大测量值为_________。测量同一液体的体积时，使用_______(选填“量筒”或“量杯”)测量时的误差较大。
(2)量筒读数时，视线应与凹液面的_____部相平。图6－甲中a、b、c三种视线，能正确读出量筒内液体体积的是____，读数比实际液体体积小的是____，读数比实际液体体积大的是____。(3)用量筒也能测量固体的体积，如图6－乙所示，所测小石块的体积为_____cm3；若细绳的体积不可忽略，则测量出的结果偏_____。
五、天平注意事项：1．天平要放在水平桌面上，测量前“先调零、后调平”(先将游码归零，然后旋动平衡螺母调平)。2．测量时，应注意“左物右码”。3．加减砝码和移动游码时要用镊子，不能用手直接操作。4．根据估计的被测物体的最大质量按从大到小的顺序加减砝码。5．在测量过程中不能旋动平衡螺母。6．天平的测量范围以铭牌为准。
例5　图7－甲所示的天平的工作原理是_________________。(1)测量前：①如图7－乙所示，砝码盒中砝码的总质量为______g；天平的铭牌如图7－丙所示，则天平的测量范围为________g，分度值为________；②将天平放在___________上，取下橡胶垫圈，接下来的操作是_______________________；若看到指针在_________上摆动的范围如图7－丁所示，则应将平衡螺母向_____调节。
(2)测量中：把被测物体放在左盘中，根据估计的被测物体的质量，在右盘中按___________的顺序放砝码；当放上最小的砝码时，右盘下沉，此时应_____________________________________；最终平衡时砝码的质量及游码的位置如图7－戊所示，则被测物体的质量为_______g。若测另一物体的质量时，误将物体和砝码的位置放反了，天平平衡时的情况仍如图7－戊所示，则该物体的实际质量为_______g。
取下最小的砝码，调节游码使天平平衡
(3)测量结束后，整理实验器材：第一步，用_______将_______从托盘上取下，_____________，并将被测物体从托盘上取下，放到桌面上；第二步，将游码移至零刻度线处；第三步，_________________________；第四步，将天平放回包装盒。
将橡胶垫圈装回天平原处
六、弹簧测力计注意事项：1．所测力不能超过弹簧测力计的测量范围。2．使用前应在要测的力的方向上校零，并用手轻轻拉几下，防止弹簧被卡住或存在较大摩擦。3．应使弹簧测力计的轴线与所测力的方向一致。
例6　弹簧测力计是用来测量_____的仪器，它的工作原理：在弹性限度内，弹簧的_________与其受到的拉力成正比。(1)测量前：①如图8所示，该弹簧测力计的测量范围为_______N，分度值为______N；②在_______方向，用手轻拉几下挂钩检查指针是否卡壳；检查指针是否指在___________位置，若不在此处，则接下来的操作是_______。
(2)测量中：①测量时，弹簧测力计的轴线方向应与_________的方向一致，从而避免指针、弹簧与外壳产生_______；②读数时，视线应_______刻度盘上的指针；图8中弹簧测力计的示数为______N。(3)若两个人同时用4 N的力拉弹簧测力计的两端，则弹簧测力计的示数为____N。
七、电流表、电压表注意事项：1．使用前应检查电表的指针是否对准零刻度线，若未对准，则应调零。2．无法估测被测值的大小时，先用较大的测量范围试触，再根据试触结果选择合适的测量范围。3．电流表不能直接接到电源两端。电压表可以直接接到电源两端，此时测的是电源电压。4．读数时要注意测量范围，选择正确的刻度盘读数。
例7　图9是实验室常用的两种电学仪表。
(1)图甲所示的仪表的刻度盘上标有字母“A”，表示该表用于测量_______，必须_____(选填“串”或“并”)联在电路中。图乙所示的仪表的刻度盘上标有字母“V”，表示该表用于测量_______，需要_____(选填“串”或“并”)联在被测电路两端。两仪表的工作原理均为_______________________________，接入电路时都遵循电流“_____进_____出”的接线原则。
通电导体在磁场中受到力的作用
(2)用导线a、b将图甲所示的仪表接入电路时，开关应处于_______状态，此时指针的偏转情况如图甲所示，原因可能是________________ _________。改正错误后，闭合开关，指针的偏转情况仍如图甲所示，则应将导线a与标有“______”的接线柱相连，导线b与标有“_____”的接线柱相连。
接入电路前电表没有调零
(3)某次使用图乙所示的仪表试触时，指针指在图乙中的实线位置，请用笔画线代替导线在图中画出该表接入电路的正确接法。正确接入电路后，图乙所示的仪表的分度值是________，读数时应以刻度盘______ (选填“上方”或“下方”)的刻度值为准；闭合开关，指针指在图乙中的虚线位置，此时的读数为________。 如答图1所示
(4)若在测量过程中，电表出现如图10所示的情况，请分析原因：图甲：___________________________；图乙：___________________________；图丙：___________________________。
电压表正、负接线柱接反了电流表的测量范围选择过大电压表的测量范围选择过小
1．如图1所示，是某同学在使用刻度尺测量铅笔长度时的情景。(1)该刻度尺的分度值是_______________。(2)请你指出该同学测量过程中的两处错误：①___________________________________；②___________________________。
1 mm(0.1 cm)
铅笔左端没有对齐刻度尺的零刻度线
读数时视线没有正对刻度线
2．如图2所示，是某同学测量细铜丝直径的情景，细铜丝在粗细均匀的铅笔上绕了40圈，则该细铜丝的直径为_______mm；若缠绕时细铜丝没有紧密排列，则测出的细铜丝的直径_______(选填“偏大”“偏小”或“准确”)。
3．如图3所示，该秒表外圈的分度值为____s，一圈为_____s；内圈的每小格表示________，一圈表示_________；它记录的时间为_____min_____s。
4．图4是汽车上一个仪表的表盘，这个仪表测量的是_______，它的分度值是__________，图中示数是___________。
5．如图5所示，是同一个寒暑表在某天中午和晚上的示数，其中_____图显示的是晚上的气温，为______℃；若图甲、乙显示的是该段时间内的最高和最低气温，则当地该段时间内的温差为_____℃。
6．如图6所示，是生产、生活中使用的测量仪器。(1)图甲所示的仪表是测量_______的仪器，它的测量范围为___________℃，分度值为____℃，此时的示数为_____℃。在标准大气压下，将该表放入冰水混合物中，示数稳定后显示为_____℉。
(2)图乙所示的仪表显示的环境温度为_____℃，环境湿度为_____%RH。(3)图丙是手机中显示的天气预报的截图，现在的气温为_____℃，当天的昼夜温差为_____℃。
7．如图7所示，小明测量木塞的体积时，进行了以下实验步骤，其中，多余的步骤是_______(选填序号)，测得木塞的体积是____cm3。
8.如图8－甲所示，是商店中的案秤，它是测量_______的仪器，其工作原理是___________________。(1)案秤的_______相当于天平的左盘，_______相当于天平的砝码。(2)使用前调平时，先将游码移至___________处；如果秤杆右端上抬，应将调零螺丝向_____(选填“左”或“右”)调。
(3)某次测量结果如图8－乙所示，为________g；若槽码使用时间太长产生了磨损，则测量结果会比实际质量_____(选填“大”或“小”)。(4)因为该案秤属于_______(选填“费力”或“省力”)杠杆，所以标有1 kg的槽码本身质量_______(选填“大于”“小于”或“等于”)1 kg。
9．如图9所示，现有甲、乙、丙三个测力计，若要测量一个质量约400 g的物体的重力，应选用_____测力计进行测量，因为该测力计不会超出___________，且_________较小，测量结果更精确。图中丙测力计的示数为______N。
10．圆筒测力计使用前要_______，看清测量范围和分度值；如图10所示，该圆筒测力计的分度值为______N，此时的示数为______N。
11．如图11所示，是装在氧气瓶上的氧气压力表，它是测量_______________的仪表，现在的读数是____________。
12．如图12所示，甲、乙两表都是测量_______的仪器，它们在使用时都应_____联在电路中。其中，_____表的测量范围较大，此时的读数为______A；_____表的分度值较小，为_______，此时的读数为_____μA。
13．如图13所示，该仪表是用来测量_______的，测量范围是___________，此时的读数是________。
14．如图14所示，是一个万用电表，此时它测量的是_______，此时的测量范围是__________，分度值是________，读数是________。
15．如图15所示，是生活、生产中使用到的测量仪表，请你回答下列问题：(1)甲表是用来测量_______的仪表，测量范围是___________；(2)乙表是用来测量_____的仪表，测量范围是________________，能测量的最小值是____________。
0～1 500 r/min
类型1　测量仪器的使用与读数中考复习指引例1　(1)0～5 cm　0.5　1　乙　2.80　多次测量求平均值(2)偏小(3)偏小　将刻度尺的总长度当成了它的测量范围例2　1 s　10：07：28　0.1 s　92.3　乙　甲
例3　热胀冷缩　液柱的长短(1)－20～100　1　28　35～42　0.1　B　能　将水银柱甩回玻璃泡(2)不可能(3)①读数时视线没有与温度计中的液面相平　②温度计的玻璃泡碰到了容器例4　(1)0～50 mL　2 mL　100 mL　量杯　(2)底　b　c　a　(3)20　大
例5　杠杆的平衡条件　(1)①205　0～200　0.2 g②水平桌面　将游码移至零刻度线处　分度盘　左(2)从大到小　取下最小的砝码，调节游码使天平平衡23.2　16.8(3)镊子　砝码　放回砝码盒　将橡胶垫圈装回天平原处例6　力　伸长量　(1)①0～5　0.2　②竖直　零刻度线校零　(2)①所测力　摩擦　②正对　2.6　(3)4
例7　(1)电流　串　电压　并　通电导体在磁场中受到力的作用　正　负(2)断开　接入电路前电表没有调零　0.6　－(3)如图1所示　0.1 V　下方　1.8 V(4)电压表正、负接线柱接反了　电流表的测量范围选择过大　电压表的测量范围选择过小
专题能力提升1．(1)1 mm(0.1 cm)(2)①铅笔左端没有对齐刻度尺的零刻度线　②读数时视线没有正对刻度线2．1.25　偏大3．1　60　1 min　60 min　13　424．速度　4 km/h　96 km/h　5．乙　－3　146．(1)温度　－40～60　2　36　32(2)30　46　(3)29　10
7．①③　6　8．质量　杠杆的平衡条件(1)秤盘　槽码　(2)零刻度线　右(3)3 200　大　(4)省力　小于9．丙　测量范围　分度值　4.1　10．校零　0.1　1.5　11．压强(或气压)　0.014 MPa
