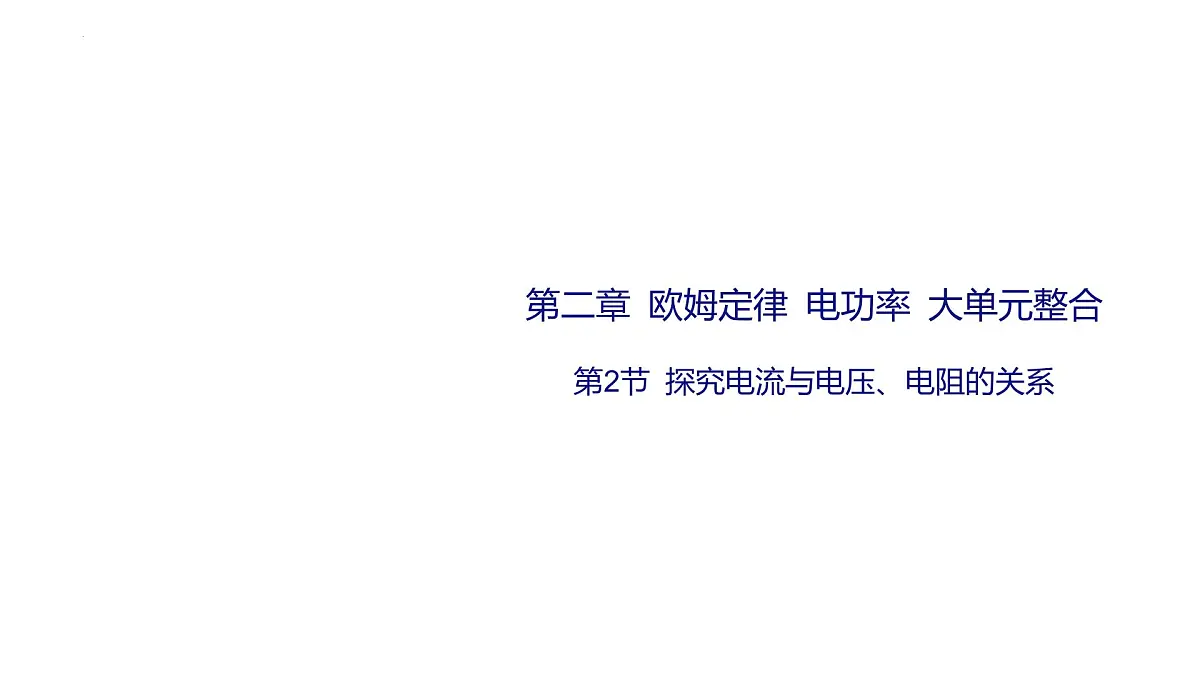

第二章+欧姆定律+电功率+大单元整合-第2节+探究电流与电压、电阻的关系 2025年中考物理一轮专题复习（河南）课件

这是一份第二章+欧姆定律+电功率+大单元整合-第2节+探究电流与电压、电阻的关系 2025年中考物理一轮专题复习（河南）课件，共41页。PPT课件主要包含了交流与反思，设计与进行实验，分析与评价，电压表，实验拓展，定值电阻断路等内容，欢迎下载使用。

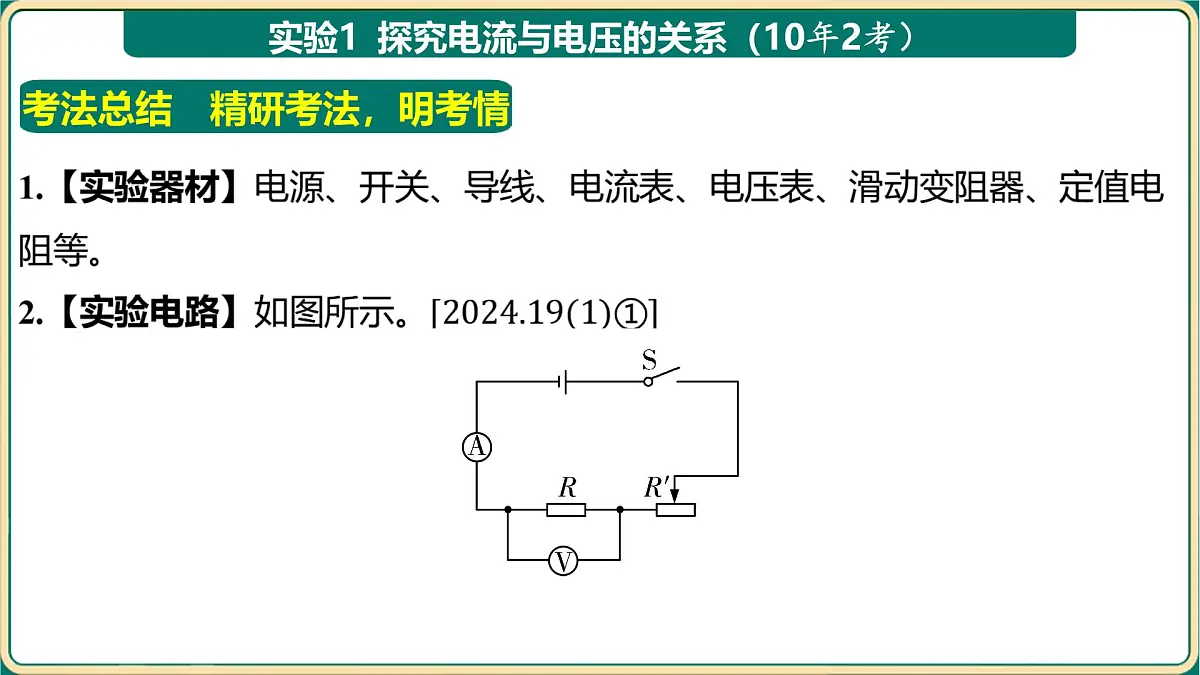

实验1 探究电流与电压的关系（10年2考）
考法总结 精研考法，明考情
. .
. .
. .
. .
. .
. .

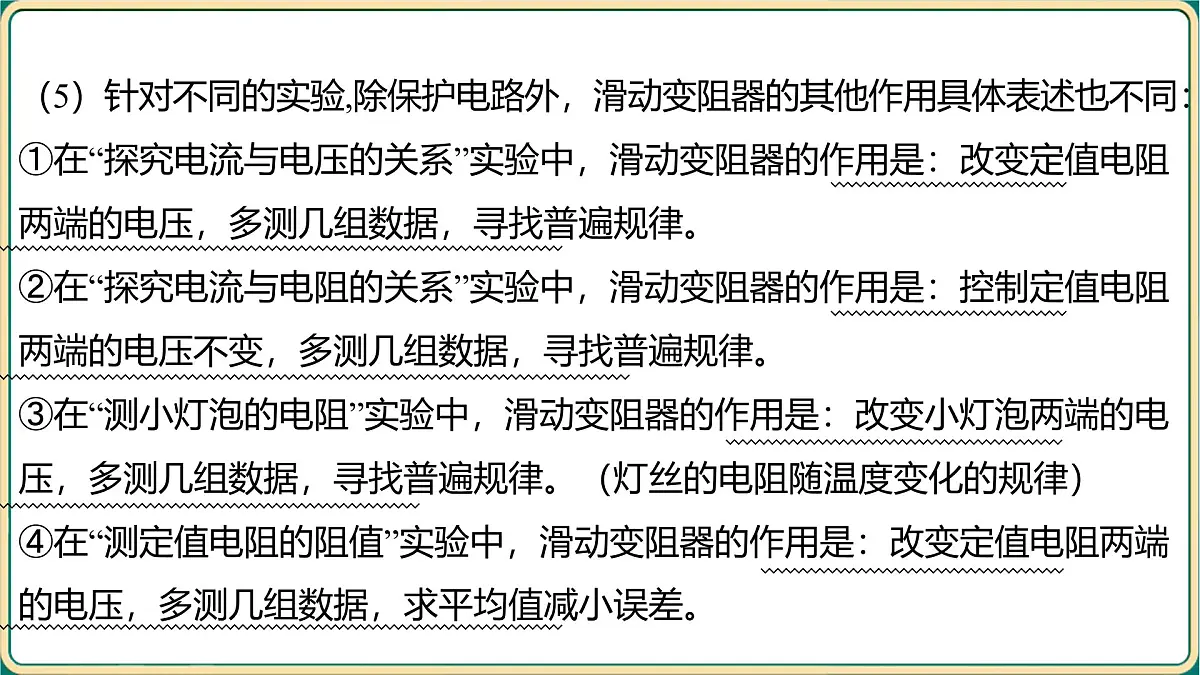

（5）针对不同的实验,除保护电路外，滑动变阻器的其他作用具体表述也不同：①在“探究电流与电压的关系”实验中，滑动变阻器的作用是：改变定值电阻两端的电压，多测几组数据，寻找普遍规律。②在“探究电流与电阻的关系”实验中，滑动变阻器的作用是：控制定值电阻两端的电压不变，多测几组数据，寻找普遍规律。③在“测小灯泡的电阻”实验中，滑动变阻器的作用是：改变小灯泡两端的电压，多测几组数据，寻找普遍规律。（灯丝的电阻随温度变化的规律）④在“测定值电阻的阻值”实验中，滑动变阻器的作用是：改变定值电阻两端的电压，多测几组数据，求平均值减小误差。
. .
. .
. .
. .
. .
. .

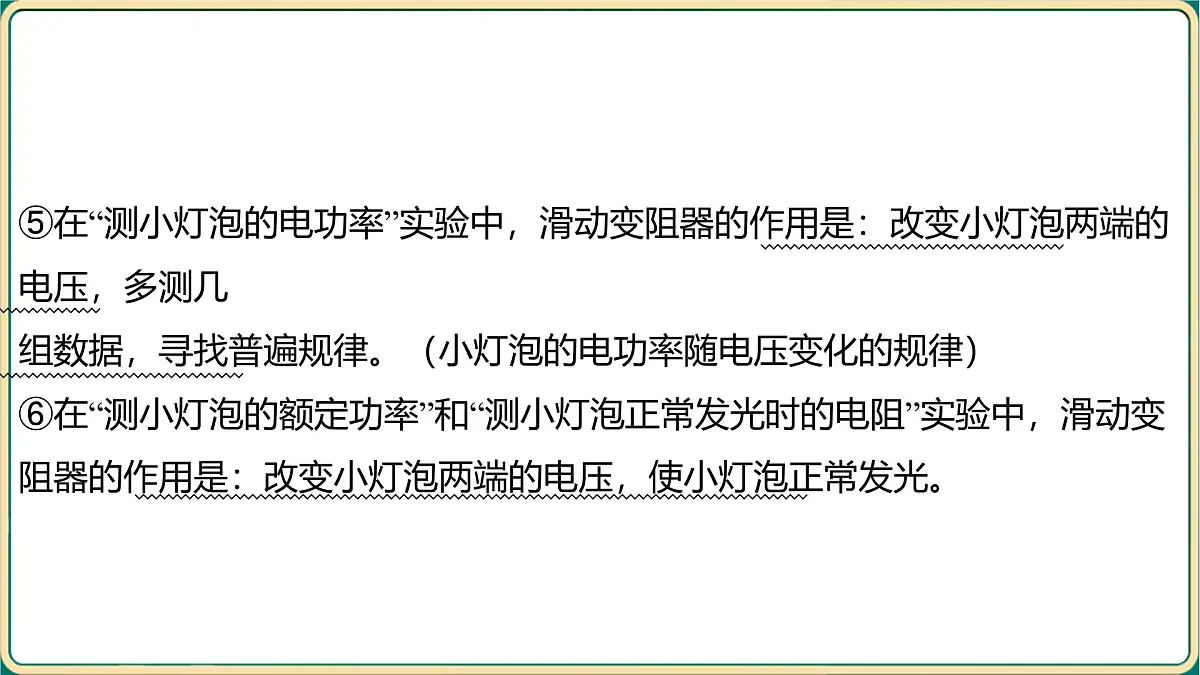

⑤在“测小灯泡的电功率”实验中，滑动变阻器的作用是：改变小灯泡两端的电压，多测几组数据，寻找普遍规律。（小灯泡的电功率随电压变化的规律）⑥在“测小灯泡的额定功率”和“测小灯泡正常发光时的电阻”实验中，滑动变阻器的作用是：改变小灯泡两端的电压，使小灯泡正常发光。
. .
. .
一题通关 分层击破实验考点
（1）如图甲所示是小薇画的电路图，根据电路图连接的实物图如图乙所示，请你在虚线框内把电路图补画完整（要求所补画的元件与实物电路对应）。
[答案]
（2）开关闭合前，小薇发现电流表的指针在零刻度线左侧，原因是___（选填“A”或“B”）。
A.电流表没调零B.电流表正负接线柱接反了
（7）分析数据可以得到的结论是：在______一定时，通过导体的电流与导体两端的电压成____比。
小薇和小亮选用的定值电阻的阻值不同
（9）下列实验与本实验进行多次测量的目的不相同的是___。
A.探究影响滑动摩擦力大小的因素B.探究杠杆的平衡条件C.用刻度尺测物体的长度
实验2 探究电流与电阻的关系（10年3考）
④分析数据:分析电流与电阻存在怎样的定量关系。
5.【实验结论】在电压一定的情况下，通过导体的电流与导体的电阻成反比。
. .
（1）请你用笔画线代替导线，将图乙中的实物电路连接完整。
（2）在连接实验电路时，开关应处于______状态。闭合开关前，应将滑动变阻器的滑片滑到最____（选填“左”或“右”）端。此实验中滑动变阻器的作用是保护电路和__________________________。
保持定值电阻两端电压不变
A.滑动变阻器的最大阻值太大B.电压表量程选小了C.滑动变阻器的最大阻值太小
电压一定时，导体中的电流与导体的电阻成反比
（7）若小华在进行实验时，将电压表并联在了滑动变阻器两端，则____（选填“能”或“不能”）得到电流与电阻的关系，理由是______________________________________________________________________。
多次实验，使得出的结论更具有普遍性
考法串 探寻考法，明考情
考法1 探究电流与电压的关系
①图1是根据设计的电路图连接的实物电路，请在虚线框中画出该电路图。
②闭合开关前，应将滑动变阻器的滑片移到最右端，否则，闭合开关时________（选填“电流表”或“电压表”）指针的偏转可能超出所用量程。
③闭合开关，移动滑片，记录了如下数据。第5次的电压表和电流表的示数如图2、3所示，请将示数填入表中。
⑤分析表中数据或图像的特点，可得出：电阻一定时，电流与电压成正比。得出此结论的理由是___________________________________________________________________。
①请根据图1的电路图把图2的实物电路连接完整。
②连接完毕后,小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容: ______________________________________________________________________________________________________________________________________________________________________________________________ 。
电流表、电压表的正、负接线柱是否接反（或电流表、电压表选用的量程是否恰当；或所有元件的接线柱是否有松动；或滑动变阻器是否“一上一下”接入电路；或滑动变阻器的滑片是否位于最大阻值处。合理即可）
通过导体的电流与导体两端电压成正比
更换阻值不同的定值电阻，进行多次实验
考法2 探究电流与电阻的关系
（1）请在图甲中的虚线框内画出滑动变阻器的电路符号，并用笔画线代替导线，将图乙所示的实物电路连接完整。
[答案]
（3）本实验的结论是：________________________________。
当电压一定时，电流与电阻成反比
（1）请按图甲所示的电路图，将实物图乙连接完整。
（2）闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是______________。
