第二章+欧姆定律+电功率+大单元整合-第3节+电阻的测量实验 2025年中考物理一轮专题复习（河南）课件

这是一份第二章+欧姆定律+电功率+大单元整合-第3节+电阻的测量实验 2025年中考物理一轮专题复习（河南）课件，共42页。PPT课件主要包含了进行实验，数据处理，表格中物理量未带单位，实验拓展，滑动变阻器断路，拓展练习等内容，欢迎下载使用。

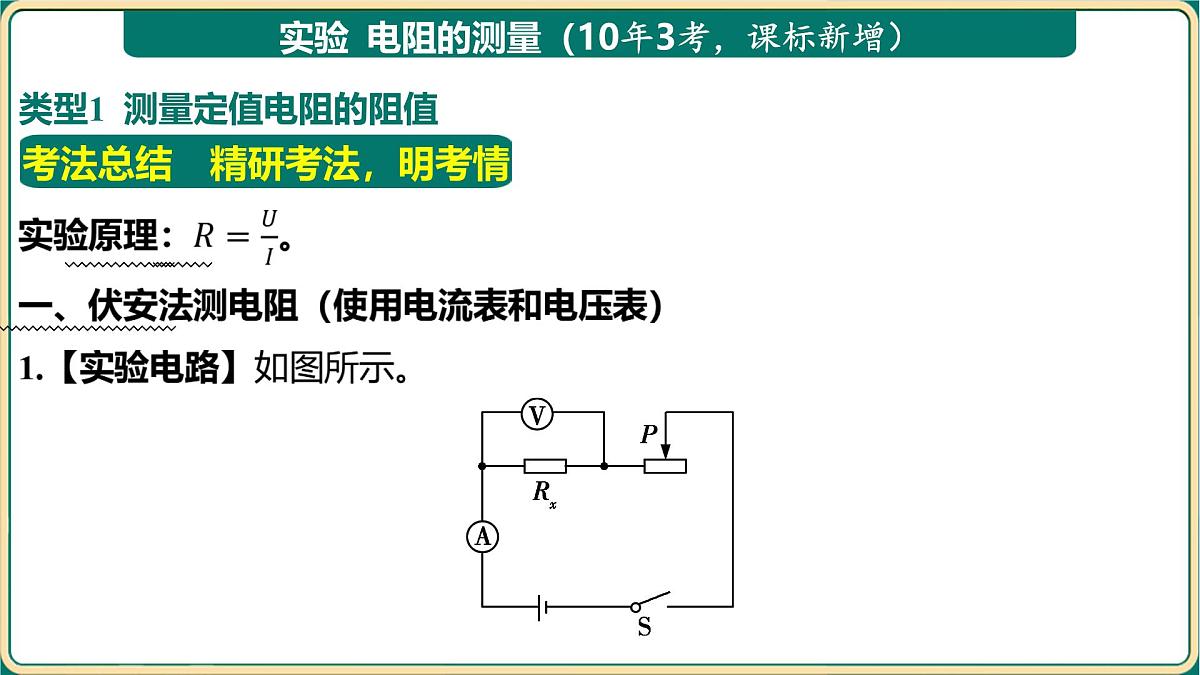

实验 电阻的测量（10年3考，课标新增）
类型1 测量定值电阻的阻值
考法总结 精研考法，明考情
. .
. .

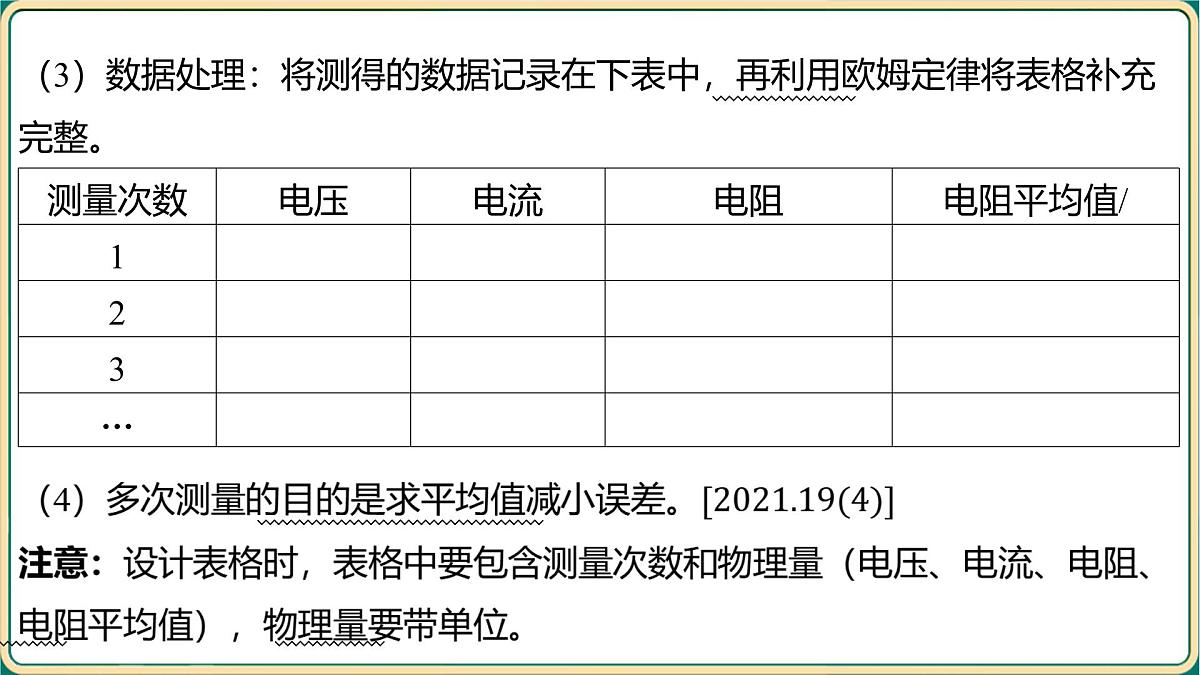

（3）数据处理：将测得的数据记录在下表中，再利用欧姆定律将表格补充完整。
. .
. .
. .
具体操作方法如下表所示。
. .
类型2 测量小灯泡的阻值
. .
（3）影响小灯泡的电阻的主要因素是温度,温度越高，电阻越大。
. .
一题通关 分层击破实验考点
（3）小红换用相同规格的小灯泡继续实验，并将测得的数据记录在下表中，请你指出该表格存在的错误：①_______________________________________________________________;②______________________。
灯丝的电阻受温度影响，并非一个定值，求灯丝电阻的平均值无意义
小灯泡的电阻随温度升高而增大
电压表接在了滑动变阻器两端
探究电流与电压的关系
[答案]
考法串 探寻考法，明考情
考法1 测量定值电阻的阻值
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小组设计了一个记录与处理数据的表格，请将下表中①②处的内容填写完整。
（4）本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是___。（填字母代号）
A.用刻度尺测量铅笔的长度B.测量小灯泡的电阻C.测量小灯泡的电功率
（1）请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接。
[答案]
考法2 测量小灯泡的电阻
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是___。（选填字母代号）
A.电流表短路B.小灯泡短路C.滑动变阻器断路
小灯泡的电阻是变化的（或小灯泡两端的电压与通过它的电流的比值不是定值）
（1）如图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。
[答案]
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值，记录在如下表格中。
①请把你设计的电路图画在虚线框内。
