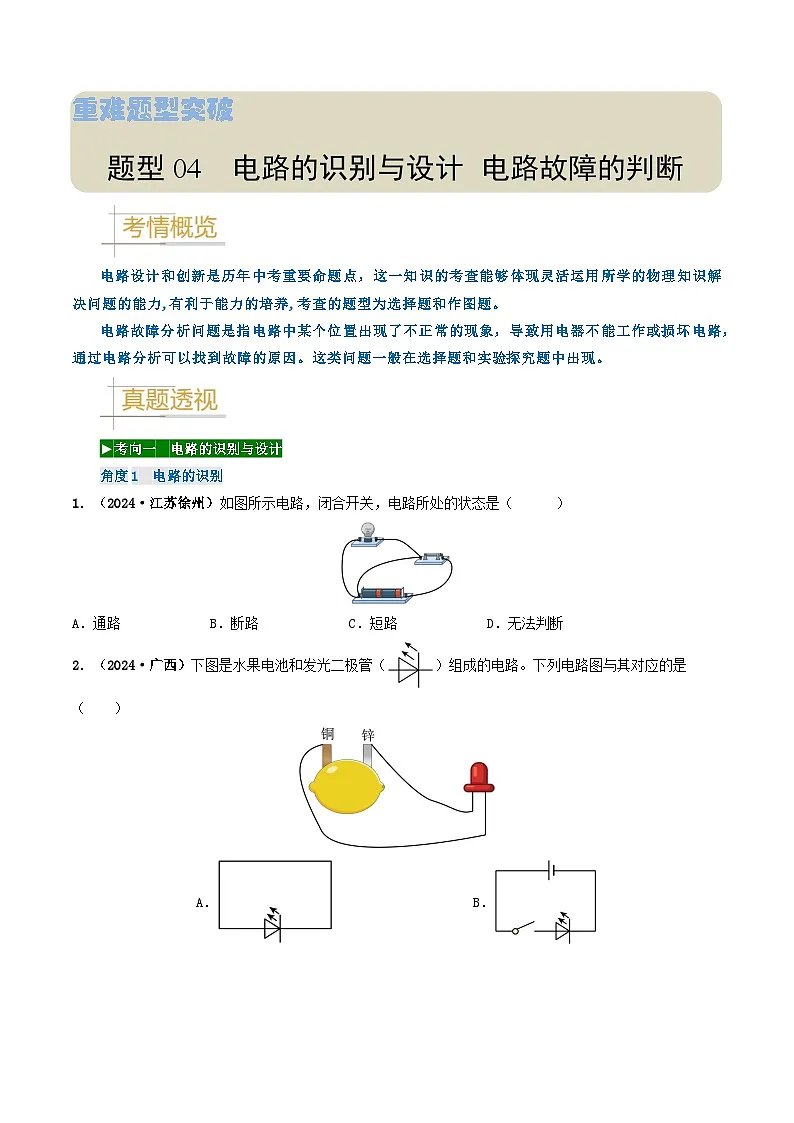

电路设计和创新是历年中考重要命题点，这一知识的考查能够体现灵活运用所学的物理知识解决问题的能力,有利于能力的培养,考查的题型为选择题和作图题。
电路故障分析问题是指电路中某个位置出现了不正常的现象，导致用电器不能工作或损坏电路，通过电路分析可以找到故障的原因。这类问题一般在选择题和实验探究题中出现。
►考向一 电路的识别与设计
角度1 电路的识别
1．（2024·江苏徐州）如图所示电路，闭合开关，电路所处的状态是（ ）
A．通路B．断路C．短路D．无法判断
2．（2024·广西）下图是水果电池和发光二极管（）组成的电路。下列电路图与其对应的是（ ）
A．B．
C．D．

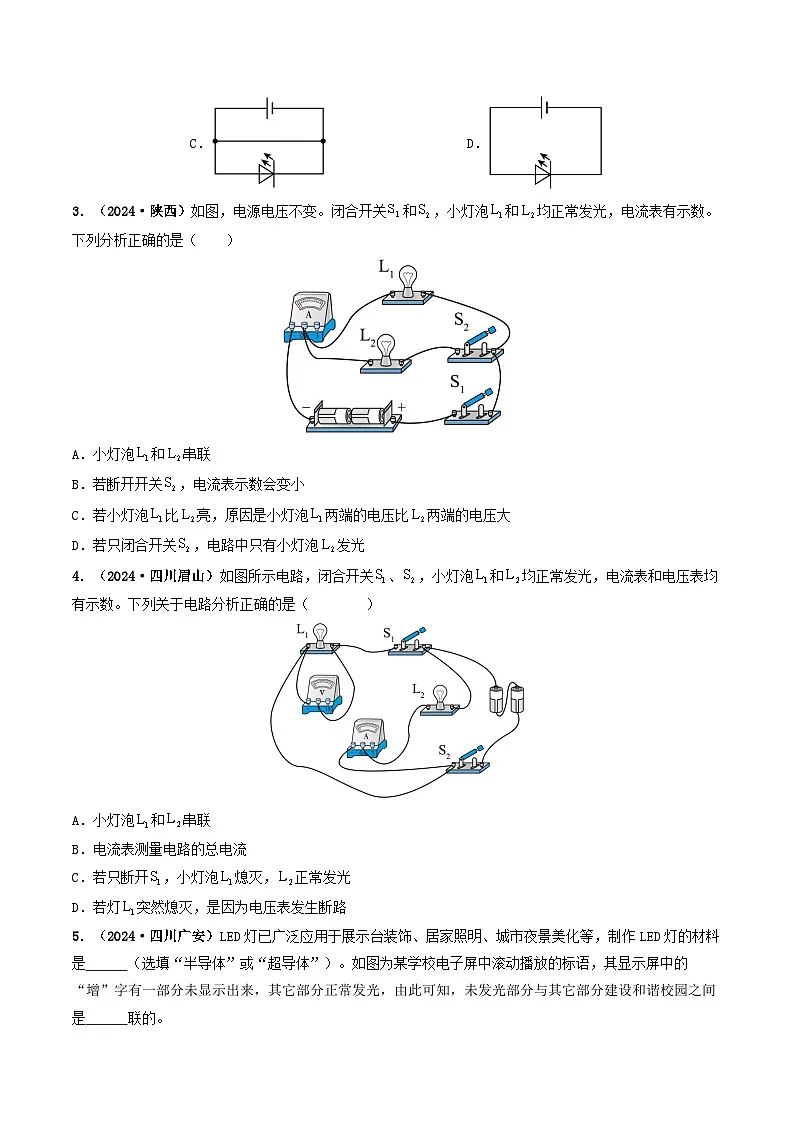

3．（2024·陕西）如图，电源电压不变。闭合开关和，小灯泡和均正常发光，电流表有示数。下列分析正确的是（ ）
A．小灯泡和串联
B．若断开开关，电流表示数会变小
C．若小灯泡比亮，原因是小灯泡两端的电压比两端的电压大
D．若只闭合开关，电路中只有小灯泡发光
4．（2024·四川眉山）如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡和串联
B．电流表测量电路的总电流
C．若只断开，小灯泡熄灭，正常发光
D．若灯突然熄灭，是因为电压表发生断路
5．（2024·四川广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。如图为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分建设和谐校园之间是 联的。

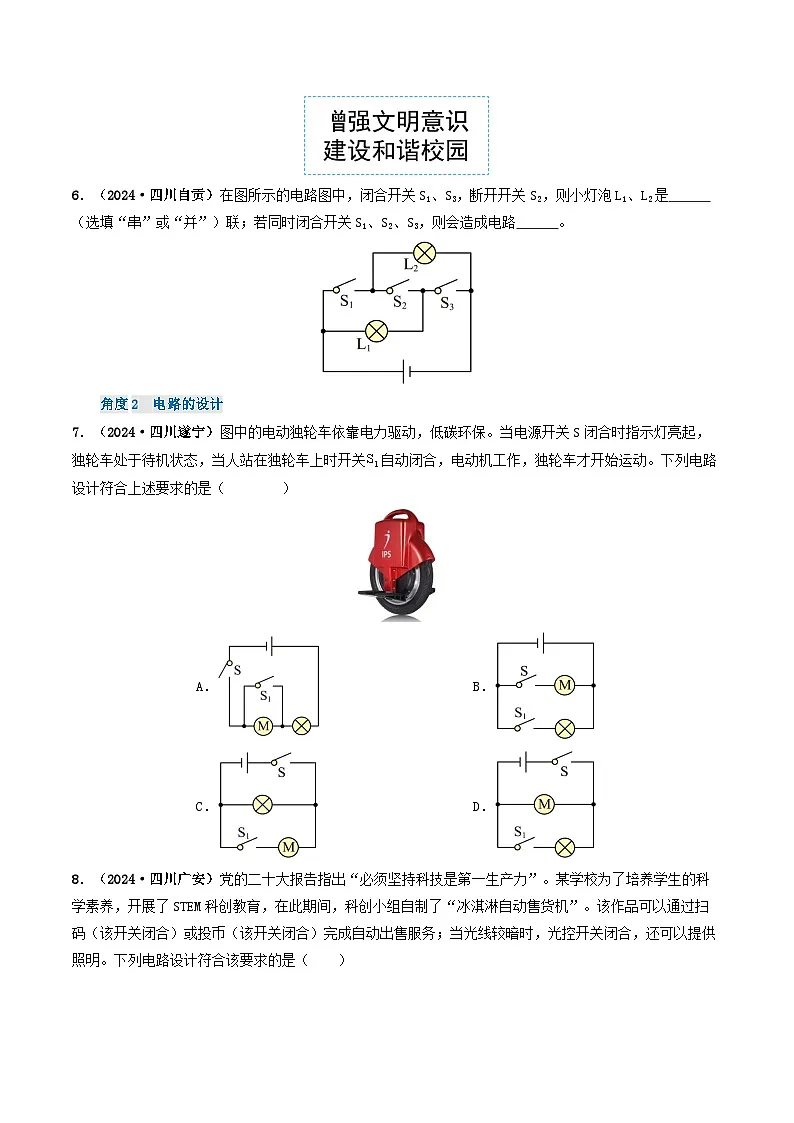

6．（2024·四川自贡）在图所示的电路图中，闭合开关S1、S3，断开开关S2，则小灯泡L1、L2是 （选填“串”或“并”）联；若同时闭合开关S1、S2、S3，则会造成电路 。
角度2 电路的设计
7．（2024·四川遂宁）图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关自动闭合，电动机工作，独轮车才开始运动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
8．（2024·四川广安）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，还可以提供照明。下列电路设计符合该要求的是（ ）
A．B．
C．D．
9．（2024·重庆）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关，电源指示灯L亮；再闭合开关，电动机M工作拉动窗帘。当断开时，电动机M不能工作。如图所示电路中符合要求的电路是（ ）
A．B．
C．D．
10．（2024·黑龙江鸡西）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A．B．
C．D．
11．（2024·江苏苏州）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A．B．
C．D．
12．（2024·江苏无锡）电冰箱冷藏室中的照明灯L由门控开关控制，压缩机（电动机）由温控开关控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（ ）
A．B．
C．D．
13．（2024·天津）某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（ ）
A．B．
C．D．
14．（2024·福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A．B．C．D．
15．（2024·湖南）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用表示人脸识别，、表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（ ）
A．B．
C．D．
16．（2024·四川泸州）如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求为：只闭合开关，仅指示灯亮；再闭合开关，指示灯亮，电动机M转动；断开开关，指示灯熄灭，电动机M停止转动。满足该设计要求的电路是（ ）
A．B．
C．D．
17．（2024·山东威海）家用吊扇灯的风扇和灯既可独立工作，又可同时工作，下列电路正确的是（ ）
A．B．
C．D．
18．（2024·江苏镇江）某学校电动门既可以用遥控器开启，也可以用按钮开关开启。电动门开启时，电动机工作，警示灯L亮起。若取下警示灯L，电动机仍能工作。按下遥控器相当于闭合，按下按钮开关相当于闭合。符合上述要求的电路是（ ）
A．B．
C．D．
19．（2024·江苏常州）某款电子垃圾桶可以将湿的厨余垃圾变干，作为动物饲料。将湿的厨余垃圾倒入垃圾桶，电路检测到桶内垃圾湿时，就吹风，吹风过程中：当桶内温度低时，吹热风；当桶内温度高时，吹冷风……直至垃圾变干，之后，整个电路结束工作。开关在垃圾湿时闭合、干时断开；开关在桶内温度低时闭合、温度高时断开。下列电路中符合要求的是（ ）
A．B．
C．D．
20．（2024·山东潍坊）共享电动助力单车极大方便人们的出行。如图为某助力单车，使用前先摇晃车把检查电量，此时开关闭合，只有电量指示灯亮起；确认电量充足后扫码开锁，此时开关闭合，日间行车灯亮起，电动机M启动，且日间行车灯损坏时电动机M可正常工作；助力单车在规定区域内，开关始终处于闭合状态，如果驶离规定区域，开关自动断开，电动机M、行车灯均无法工作，指示灯可正常工作。下列电路设计符合要求的是（ ）
A．B．
C．D．
►考向二 电路故障判断
21．（2024·四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A．短路B．短路C．开路D．开路
22．（2024·山东泰安）如图所示电路，电源电压保持不变。闭合开关后，电路中各元件正常工作，两个相同的电流表（均有，两个量程）指针偏转的角度相同。一段时间后电流表指针偏转的角度突然变为原来的，若定值电阻或出现了断路故障，其它元件均完好。针对故障电路的观察分析，下列说法正确的是（ ）
A．电压表示数为零B．电流表的示数一定大于的示数
C．一定是电阻出现了断路故障D．一定是电阻出现了断路故障
23．（2024·四川巴中）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是（ ）
A．a、b之间断路B．b、c之间断路
C．c、d之间断路D．b、c之间短路
24．（2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路B．插座两孔短路
C．输电线甲a、b两点之间断路D．输电线甲b、c两点之间断路
25．（2024·山东烟台）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路B．灯泡短路C．灯泡断路D．灯泡断路
26．（2024·山东东营）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是 。
27．（2024·吉林）某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，滑片应向 端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发生的故障可能是滑动变阻器 。
28．（2024·上海）如下图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障，小浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对应故障 。
方案二：用一个完好的电阻R0来替换R1来判断发生的故障，可选用的电阻R0的阻值 。
A．R0>R1 B．R0=R1 C．R0
