考点1 电路故障分析

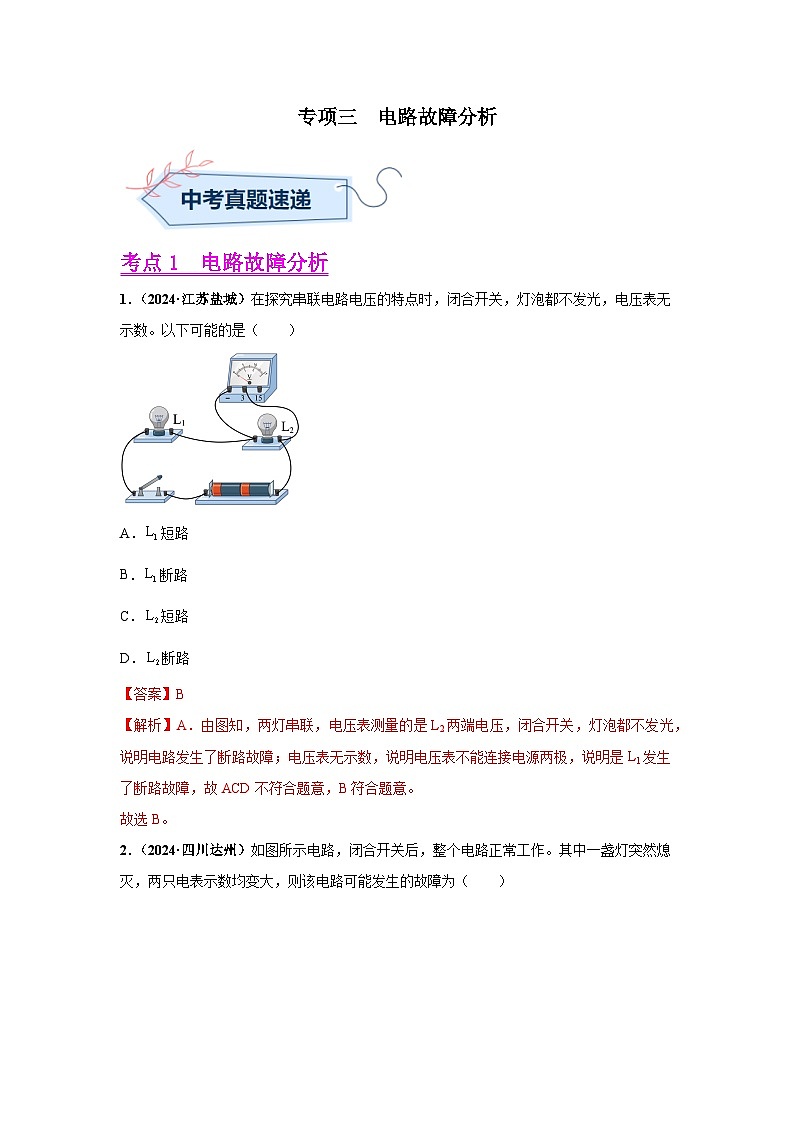

1．（2024·江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路
B．断路
C．短路
D．断路
2．（2024·四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A．短路
B．短路
C．开路
D．开路

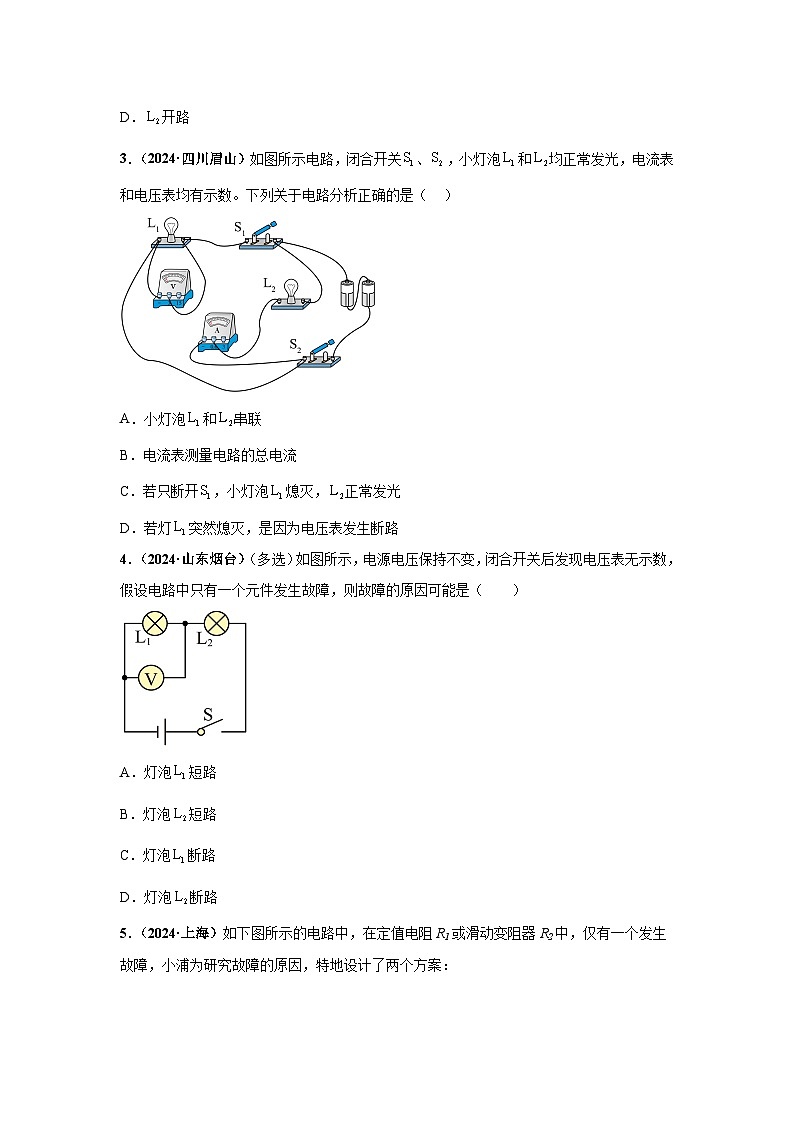

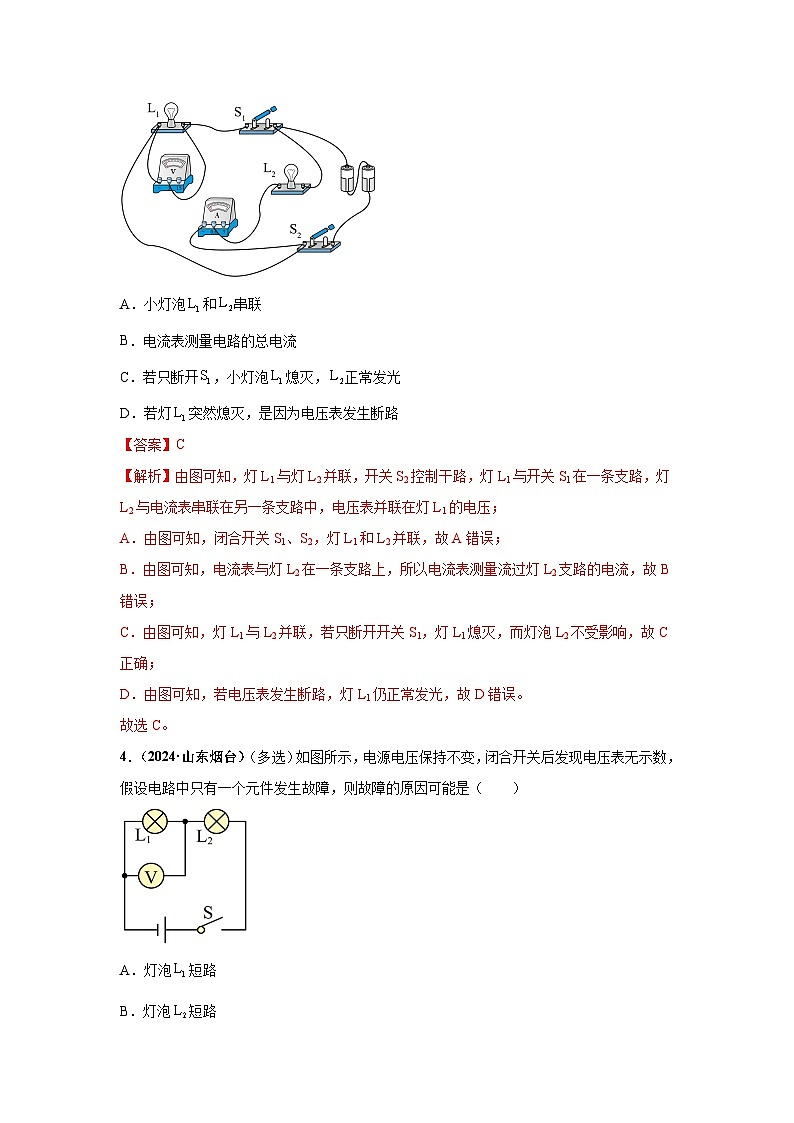

3．（2024·四川眉山）如图所示电路，闭合开关、，小灯泡和均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（ ）
A．小灯泡和串联
B．电流表测量电路的总电流
C．若只断开，小灯泡熄灭，正常发光
D．若灯突然熄灭，是因为电压表发生断路
4．（2024·山东烟台）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（ ）
A．灯泡短路
B．灯泡短路
C．灯泡断路
D．灯泡断路
5．（2024·上海）如下图所示的电路中，在定值电阻R1或滑动变阻器R2中，仅有一个发生故障，小浦为研究故障的原因，特地设计了两个方案：
方案一：通过移动滑动变阻器的滑片P来判断出故障的原因，写出开关S闭合后，电流表示数变化情况及对应故障 。
方案二：用一个完好的电阻R0来替换R1来判断发生的故障，可选用的电阻R0的阻值 。
A．R0>R1 B．R0=R1 C．R0
