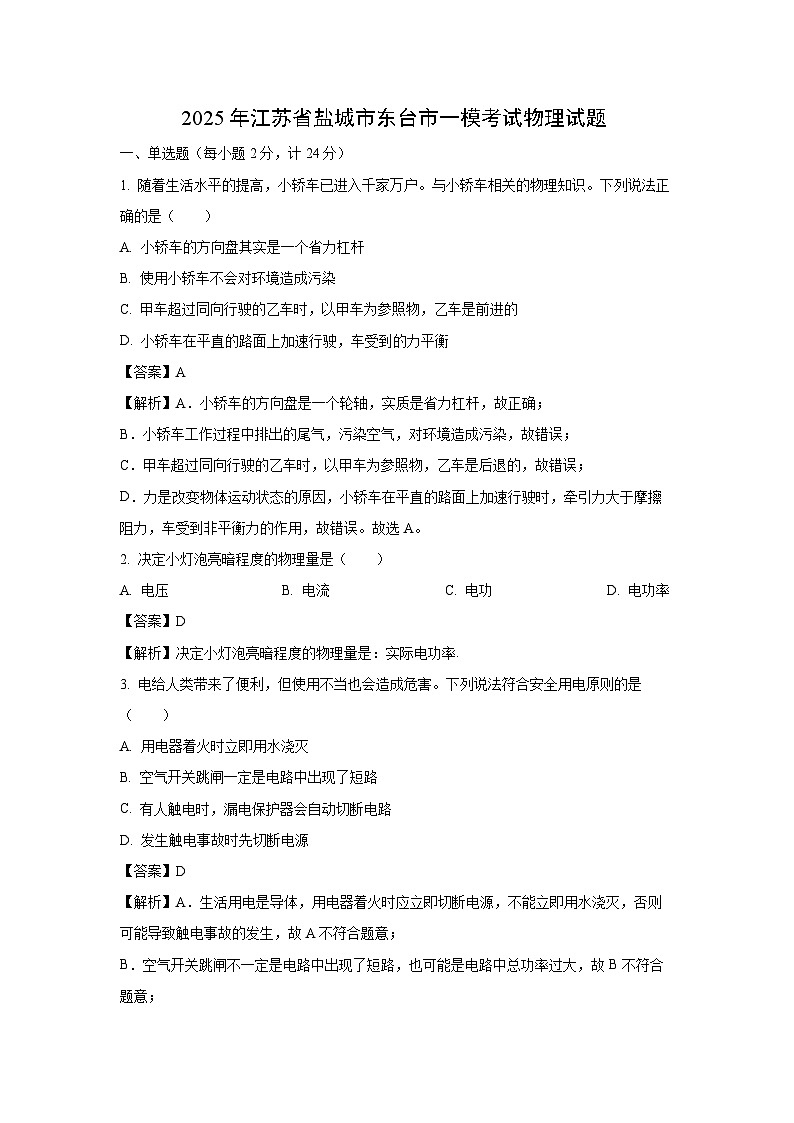

2025年江苏省盐城市东台市中考一模物理试题（解析版）

这是一份2025年江苏省盐城市东台市中考一模物理试题（解析版），共23页。试卷主要包含了单选题，填空题，解答题等内容，欢迎下载使用。
1. 随着生活水平的提高，小轿车已进入千家万户。与小轿车相关的物理知识。下列说法正确的是（ ）
A. 小轿车的方向盘其实是一个省力杠杆
B. 使用小轿车不会对环境造成污染
C. 甲车超过同向行驶的乙车时，以甲车为参照物，乙车是前进的
D. 小轿车在平直的路面上加速行驶，车受到的力平衡
【答案】A
【解析】A．小轿车的方向盘是一个轮轴，实质是省力杠杆，故正确；
B．小轿车工作过程中排出的尾气，污染空气，对环境造成污染，故错误；
C．甲车超过同向行驶的乙车时，以甲车为参照物，乙车是后退的，故错误；
D．力是改变物体运动状态的原因，小轿车在平直的路面上加速行驶时，牵引力大于摩擦阻力，车受到非平衡力的作用，故错误。故选A。
2. 决定小灯泡亮暗程度的物理量是（ ）
A. 电压B. 电流C. 电功D. 电功率
【答案】D
【解析】决定小灯泡亮暗程度的物理量是：实际电功率.
3. 电给人类带来了便利，但使用不当也会造成危害。下列说法符合安全用电原则的是（ ）
A. 用电器着火时立即用水浇灭
B. 空气开关跳闸一定是电路中出现了短路
C. 有人触电时，漏电保护器会自动切断电路
D. 发生触电事故时先切断电源
【答案】D
【解析】A．生活用电是导体，用电器着火时应立即切断电源，不能立即用水浇灭，否则可能导致触电事故的发生，故A不符合题意；
B．空气开关跳闸不一定是电路中出现了短路，也可能是电路中总功率过大，故B不符合题意；
C．漏电保护器会在火线和零线中电流大小不同时自动切断电路，当有人因同时接触火线和零线而导致触电时，火线和零线中电流大小相同，漏电保护器不会自动切断电路，故C不符合题意；
D．人是导体，所以发生触电事故时应先切断电源，以免在救援过程中，导致救援人员也触电，故D符合题意。故选D。

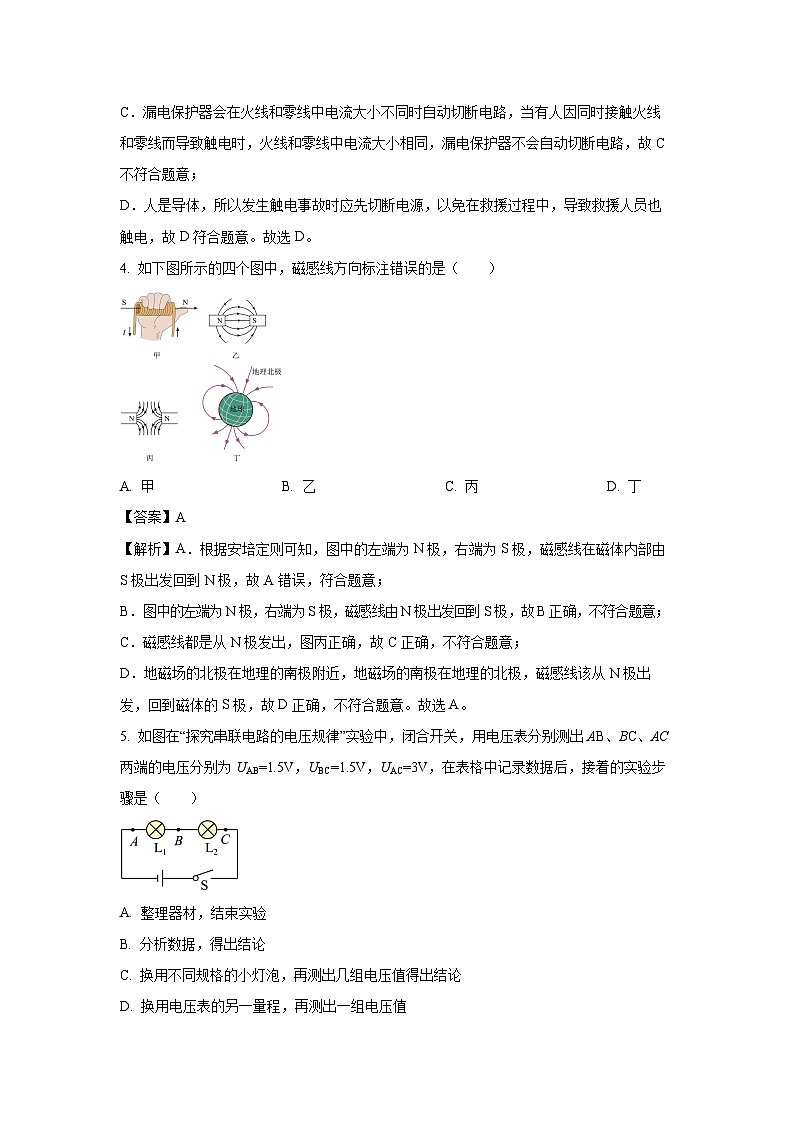

4. 如下图所示的四个图中，磁感线方向标注错误的是（ ）
A. 甲B. 乙C. 丙D. 丁
【答案】A
【解析】A．根据安培定则可知，图中的左端为N极，右端为S极，磁感线在磁体内部由S极出发回到N极，故A错误，符合题意；
B．图中的左端为N极，右端为S极，磁感线由N极出发回到S极，故B正确，不符合题意；
C．磁感线都是从N极发出，图丙正确，故C正确，不符合题意；
D．地磁场的北极在地理的南极附近，地磁场的南极在地理的北极，磁感线该从N极出发，回到磁体的S极，故D正确，不符合题意。故选A。
5. 如图在“探究串联电路的电压规律”实验中，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（ ）
A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电压值得出结论
D. 换用电压表的另一量程，再测出一组电压值
【答案】C

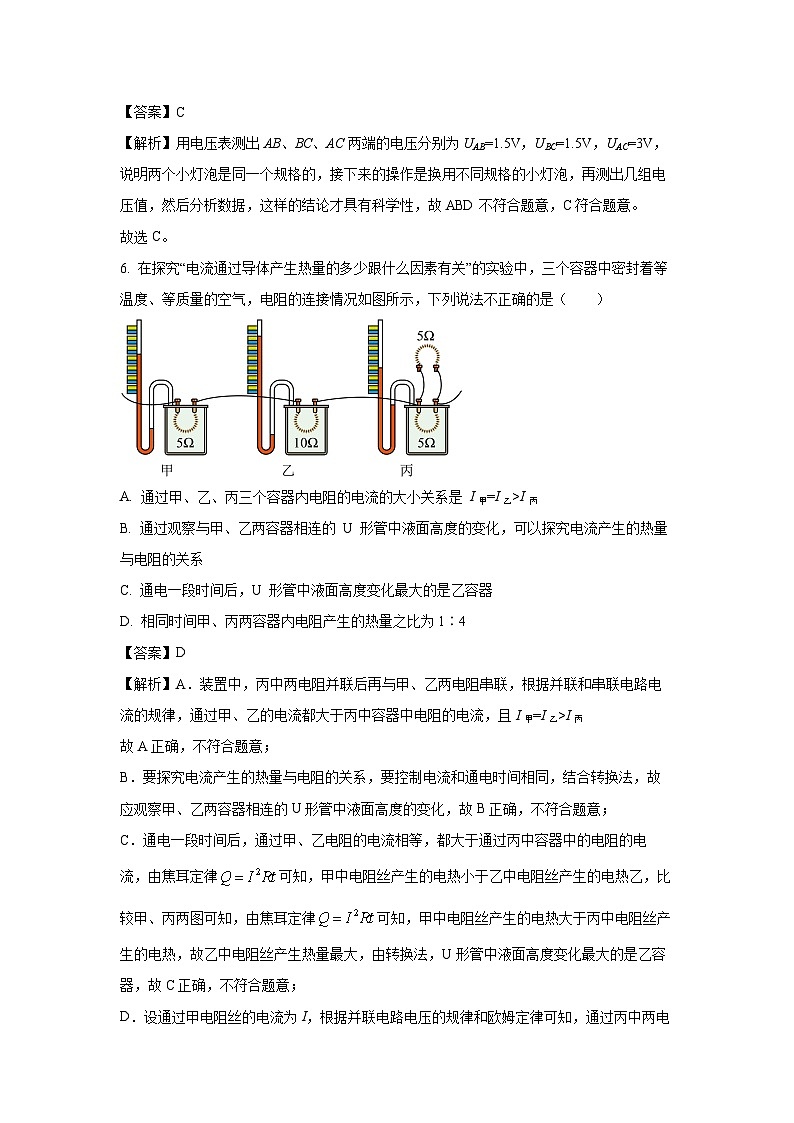

【解析】用电压表测出AB、BC、AC两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，说明两个小灯泡是同一个规格的，接下来的操作是换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性，故ABD不符合题意，C符合题意。
故选C。
6. 在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，三个容器中密封着等温度、等质量的空气，电阻的连接情况如图所示，下列说法不正确的是（ ）
A. 通过甲、乙、丙三个容器内电阻的电流的大小关系是 I甲=I乙>I丙
B. 通过观察与甲、乙两容器相连的 U 形管中液面高度的变化，可以探究电流产生的热量与电阻的关系
C. 通电一段时间后，U 形管中液面高度变化最大的是乙容器
D. 相同时间甲、丙两容器内电阻产生的热量之比为1∶4
【答案】D
【解析】A．装置中，丙中两电阻并联后再与甲、乙两电阻串联，根据并联和串联电路电流的规律，通过甲、乙的电流都大于丙中容器中电阻的电流，且I甲=I乙>I丙
故A正确，不符合题意；
B．要探究电流产生的热量与电阻的关系，要控制电流和通电时间相同，结合转换法，故应观察甲、乙两容器相连的U形管中液面高度的变化，故B正确，不符合题意；
C．通电一段时间后，通过甲、乙电阻的电流相等，都大于通过丙中容器中的电阻的电流，由焦耳定律可知，甲中电阻丝产生的电热小于乙中电阻丝产生的电热乙，比较甲、丙两图可知，由焦耳定律可知，甲中电阻丝产生的电热大于丙中电阻丝产生的电热，故乙中电阻丝产生热量最大，由转换法，U形管中液面高度变化最大的是乙容器，故C正确，不符合题意；
D．设通过甲电阻丝的电流为I，根据并联电路电压的规律和欧姆定律可知，通过丙中两电阻丝的电流相等，由并联电路电流的规律可知，丙中电阻丝的电流为0.5I，根据可知，在电阻和时间不变的条件下，产生的热量与电流的平方成正比，故甲、丙两容器中电阻产生的热量之比为4∶1，故D错误，符合题意。故选D。
7. 如图所示电路，电源电压保持不变，两只规格相同的滑动变阻器和的滑片均位于中点处，闭合开关S，在保证电路安全的情况下，将的滑片P向左移动，将的滑片P向右移动，则电流表的示数（ ）
A. 一定不变B. 可能不变
C. 一定增大D. 一定减小
【答案】B
【解析】根据电路图可知，两个滑动变阻器并联接入电路中，电流表测量干路中的电流； 闭合开关S，在保证电路安全的情况下，将R1的滑片P向左移动，滑动变阻器R1接入电路中的电阻变小，根据欧姆定律可知， 通过R1的电流I1变大；将R2的滑片P向右移动，滑动变阻器R2接入电路中的电阻变大，根据欧姆定律可知，通过R2的电流 I2变小；干路中的电流为：I=I1+I2；由于不知道每个支路的电路的数值变化的大小，所以干路中的电流可能变大，可能变小，也可能不变，故ACD错误，不符合题意，B正确，符合题意。
故选B。
8. 为了解释粉尘爆炸，专业人员进行了模拟实验（请勿模仿）：如图所示，在无盖小筒里放入干燥面粉，点燃蜡烛，用筒盖盖住大筒，向小筒内打入空气，使面粉弥漫在大筒内，面粉迅速被点燃引发爆炸，把筒盖冲起。下列有关说法错误的是（ ）
A. 面粉弥漫在大筒内，不属于扩散现象
B. 面粉燃烧时将化学能转化成内能
C. 筒盖飞出后，大筒内气体温度降低，这是通过热传递的方式改变物体内能
D. 筒盖被冲起的过程与汽油机的做功冲程能量转化情况相同
【答案】C
【解析】A．面粉弥漫在大筒内，是物体机械运动，不属于扩散现象，故A正确，不符合题意；
B．面粉燃烧是化学变化，将化学能转化成内能，故B正确，不符合题意；
C．筒盖被冲起的过程，燃料燃烧产生的内能转化为筒盖的机械能，筒盖飞出后，大筒内气体温度降低，这是通过做功的方式改变物体内能，故C正确，符合题意；
D．筒盖被冲起的过程，燃料燃烧产生的内能转化为筒盖的机械能，汽油机的做功冲程是将燃料的内能转化为机械能，所以筒盖被冲起的过程与汽油机的做功冲程能量转化情况相同，故D正确，不符合题意。故选C。
9. 如图是西北工业大学自主研发的AI机器人“平衡步兵”，它因卓越的机动性与灵活性而备受瞩目。这款机器人的电力驱动系统能够持续稳定地提供动力，以支持其完成复杂的作战任务。下列说法正确的是（ ）
A. 机器人搭载的芯片主要是由超导体材料制成
B. 机器人下蹲时，重心的位置不变
C. 机器人移动时，电能转化为机械能
D. 机器人轮胎上的花纹可以减小摩擦
【答案】C
【解析】A．半导体材料导电性能可以受到外部环境的影响而发生变化，这使得它可以被用于制造各种类型的传感器。机器人搭载的芯片主要是由半导体材料制成，故A错误；
B．机器人下蹲时，重心的位置也下移，故B错误；
C．机器人移动时，消耗电能，将电能转化为机械能，故C正确；
D．机器人轮胎上的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故D错误。故选C。
10. 2023年3月25日是第29个全国中小学生安全教育日。晓双的班主任利用主题班会讲了安全用电的知识。下列晓双所做的笔记中，错误的是（ ）
A. 一般有金属外壳的用电器需要用三孔插座
B. 控制电灯的开关应装在火线和灯之间
C. 使用测电笔时，手不能接触笔尾的金属体
D. 不能在家庭电路中同时使用多个大功率用电器
【答案】C
【解析】A．一般有金属外壳的用电器需要用三孔插座，防止外壳漏电时发生触电事故，故A正确，不符合题意。
B．控制电灯的开关应装在火线和灯之间，当断开开关时将灯与火线断开，更安全，故B正确，不符合题意；
C．使用测电笔时，手必须接触笔尾的金属体，不能接触笔尖的金属体，故C错误，符合题意；
D．不能在家庭电路中同时使用多个大功率用电器，否则可能导致电路过载，故D正确，不符合题意。故选C。
11. 如图所示为“探究焦耳定律”的实验装置，下列说法正确的是（ ）
A. 探究“通电导体产生热量的多少与导体电阻的关系”时，应选用装置乙
B. 甲装置中闭合开关后，通过R1的电流小于R2中的电流
C. 乙装置中闭合开关后，R2所连U形管中的液面上升得快
D. 乙装置中，将容器外的电阻R3与R2并联，可以使通过R2的电流小于R1中的电流
【答案】D
【解析】A．实验装置甲中，两电阻串联，电流和通电时间相同，电阻不同，用于探究电流和通电时间一定时，电热与电阻的关系，故探究“通电导体产生热量的多少与导体电阻的关系”时，应选用装置甲，故A错误；
B．甲实验装置中，两电阻串联，通过R1的电流等于通过R2的电流，故B错误；
C．乙装置中闭合开关后，R1在干路上，R2在支路上，故通过R2的电流小于R1中的电流，根据Q=I2Rt，在通电时间、电阻相等的情况下，电流越大，通电导体产生的热量越多，即R1产生的热量多，由转换法得，R1所连U形管中的液面上升得快，故C错误；
D．乙装置中，将容器外的电阻R3与R2并联，R1在干路上，R2在支路上，故通过R2的电流小于R1中的电流，故D正确。故选D。
12. 如图甲所示电路，电源两端电压保持不变，R0为定值电阻，RP为滑动变阻器。闭合开关S，将滑动变阻器滑片P由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法不正确的是（ ）

A. 电源电压为6V，R0阻值为10Ω
B. 电源电压为6V，RP的最大阻值为20Ω
C. 滑片P位于RP的正中间时，电流表的示数为0.4A
D. 滑片P由一端移到另一端过程中，电路总功率变化量为2.4W
【答案】C
【解析】由图甲可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流。
AB．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，由图乙可知I最大＝0.6A，由可得，电源电压U＝I最大R0①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，由图乙可知，I最小＝0.2A，Up＝4V，根据串联电路电压特点和欧姆定律可知：电源电压
U＝I最小R0+Up②
由于电源电压不变，则I最大R0＝I最小R0+Up
解得R0＝10Ω
则电源电压U＝I最大R0＝0.6A×10Ω＝6V
由可得滑动变阻器的最大电阻；故AB正确；
C．滑片P位于RP的正中间时，电流表的示数
故C错误；
D．滑片P由一端移到另一端过程中，电路总功率变化量为
ΔP＝UΔI＝6V×（0.6A﹣0.2A）＝2.4W，故D正确。故选C。
二、填空题（每空1分，计29分）
13. 如图所示，开关闭合后，闭合电路的部分导体左右运动时，电流计指针发生摆动，这是_________现象。
【答案】电磁感应
【解析】由题意知，闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，这是电磁感应现象。
14. 如图所示为游乐园的过山车运行的情境，过山车从高处加速滑下的过程中，它的重力势能______，动能______（选填“增加”或“不变”或“减少”）。
【答案】减少 ；增加
【解析】重力势能与物体的质量和高度有关，过山车从高处加速滑下的过程中，质量不变，高度减小，重力势能减少。动能与物体的质量和速度有关，加速滑下的过程中，质量不变，速度变大，则过山车的动能增加。
15. 某导体两端电压为3伏，10秒内通过其横截面的电荷量为2库，通过该导体的电流为______安，这段时间内电流做功为______焦。若减小该导体两端电压，它的电阻将______（选填“变大”、“不变”或“变小”）。
【答案】0.2 ； 6 ；不变
【解析】某段导体中的电流为单位时间内通过导体横截面的电荷量，通过该导体的电流
这段时间内，电流做的功
导体的电阻为导体的根本属性，不因电压、电流等因素的变化而变化，故减小该导体两端电压时，它的电阻将不变。
16. 大型载重汽车在遇到长下坡时，刹车片过热是通过______方式增加内能的。为防止刹车片过热造成刹车失灵，要向刹车片和轮胎喷水降温，这是利用了水______较大的特点。
【答案】做功 ；比热容
【解析】汽车下坡时间较长时，连续点踩刹车，刹车片克服摩擦做功内能增加，温度升高。水的比热容较大，相同质量的水和其它物质比较，升高相同温度吸收热量最多，所以用水来降温是利用了水具有较大的比热容的特点。
17. 如图所示，小刚用动滑轮把重400N的一袋粮食匀速提高10m，他所用拉力为250N，不计绳重和摩擦，小刚做的有用功是______J，动滑轮的机械效率是______，拉动过程中，以滑轮为参照物，粮食是______的。
【答案】4000 ； 80% ；静止
【解析】小刚做的有用功W有用=Gh=400N×10m=4000J
由图可知，动滑轮上的绳子段数n=2，则拉力端移动的距离s=nh=2×10m=20m
拉力做的总功W总=Fs=250N×20m=5000J
动滑轮的机械效率
拉动过程中，粮食和滑轮之间的距离没有发生变化，所以以滑轮为参照物，粮食是静止的
18. 如图所示是自制交流发电机模型，风车转动，线圈在磁场中做___________磁感线运动时，电路中就会产生感应电流，电流方向与___________方向和导体运动方向有关。如果把小量程电流表换成电池，把模型当作电动机，此时线圈___________（填“能”或“不能”）持续转动。
【答案】切割 ；磁场 ；不能
【解析】风车转动，线圈在磁场中做切割磁感线运动，电流表的指针会发生偏转，产生感应电流，感应电流的方向与导体做切割磁感线运动的方向和磁场的方向有关。
把小量程电流表换成电池，线圈中有电流通过，在磁场中受到力的作用，由于没有换向器，线圈在转动时电流方向不会改变，不会持续转动。
19. 一辆车开进了泥潭中，司机取来一个动滑轮欲将汽车从泥潭中拉出，如图所示，若司机用750N的拉力在5s内将汽车水平匀速拉动1m，那么司机所做的功是_____J，司机做功的功率是_____W，若滑轮的机械效率为60%，汽车所受地面的摩擦力是_____N。
【答案】1500 ； 300 ； 900
【解析】由图可知，动滑轮上有两根绳子，车被拉动了1m，则拉力F移动的距离为2m，司机所做的功W=Fs=750N×2m=1500J
司机做功的功率
克服汽车所受地面的摩擦力做的功为有用功，由可知，所做有用功为
W有=ηW=60%×1500J=900J
则汽车所受地面的摩擦力
20. 家庭电路中的触电事故都是人体直接或间接接触_____造成的．若人体电阻为10kΩ，触电时通过人体的电流为_____mA 家庭电路中，熔断器是在电路超负荷运行或发生_____（短路/断路）时起保护作用的装置．
【答案】火线 ； 22 ；断路
【解析】（1）由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电。
（2）家庭电路电压U＝220V，人体电阻R＝10kΩ＝104Ω，因此通过人体的电流：；
（3）当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断，发生断路，起到对电路的保护作用．
21. 小明家5月初电能表的示数如图甲所示，5月底，表盘示数如图乙所示，由图可知他家5月份消耗的电能为_____kW•h；他家现在已经接入用电器的总功率为3600W，则最多还可以连接_____盏“220V60W”的白炽灯同时工作；小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，该家用电器的额定功率是_____W。
【答案】120 ； 50； 1000
【解析】由图知，小明家5月份用电器消耗的电能为W＝6748.2kW·h﹣6628.2kW·h＝120kW·h
由电能表的参数可知，工作电压为U＝220V，允许工作的最大电流为I＝30A，电能表允许用电器工作的最大总功率P大＝UI＝220V×30A＝6600W
已知她家现在已经接入用电器的总功率为3600W，则最多还可以同时连接用电器的功率
6600W﹣3600W＝3000W
所以还可以装入的白炽灯为n==5盏
3200imp/(kW·h)表示每消耗1kW·h的电能，电能表的指示灯闪烁3200次，则电能表指示灯闪烁320次时，饮水机消耗的电能W==0.1kW·h
饮水机的实际功率P==1kW＝1000W
因为饮水机正常工作，所以饮水机的实际功率等于额定功率，则饮水机的额定功率是1000W。
22. 如图是一电子测力计的电路示意图，M、N均为金属板，N固定不动，a、b、c、d是四个接线柱，ab、cd两位置可接入“定值电阻”、“电流表”或“电压表”，若力F增大时，要求仪表的示数也增大，则接线柱a、b之间应接入________（“电流表”或“电压表”），接线柱c、d之间应接入________。
【答案】电压表 ；定值电阻
【解析】因为电压表与被测电路并联，要测哪部分电路的电压，电压表就和哪部分电路并联，所以电压表与滑动变阻器并联，a、b之间应接入电压表。
c、d之间不可能是电压表，否则电路断路；若c、d之间为电流表，弹簧所受推力增大，滑动变阻器的滑片向右滑动，连入的电阻变大，电路的总电阻变大，根据可知，电路中的电流变小，电流表的示数减小，这与电表的示数增大不符；由串联分压可知，滑动变阻器两端的电压就会增大，电压表示数变大，所以c、d之间接入定值电阻。
23. 潜水器两侧各连着一只机械手臂，其中一只机械手臂示意图如图所示，它由金属杆AB、OC和可伸缩的液压杆AC组成，C点为机械手臂和潜水器的连接点。当液压杆伸缩时，会带动金属杆AB绕着O点转动，该机械手臂为______杠杆；若采集的样品较重，可适当______（选填“延长”或“缩短”）OB的长度。
【答案】 费力 ； 缩短
【解析】由图可知，机械臂在使用时，金属杆AB绕着O点转动，O点为支点，动力臂小于阻力臂，因此是费力杠杆。
O点到AC的垂直距离为动力臂，OB长是阻力臂，AC对金属杆A端的拉力是动力，采样器对金属杆B端的压力是阻力，若采集的样品较重，根据杠杆平衡条件，可以适当缩短OB的长度，则阻力臂变小，所需要的动力减小。
24. 在泸州市第36届青少年科技创新大赛上，秋雨同学展示了如图所示的“硬币玩转杠杆”装置，活动中使用的硬币完全相同。在刻度均匀的杠杆上放硬币之前，杠杆在水平位置平衡，说明该杠杆的重心在_______点。在A点叠放两枚硬币时，则可在E点叠放_______枚硬币能使杠杆再次水平平衡。保持A点叠放两枚硬币不变，在杠杆上已标出的其余6个点上放硬币，有些点无论放多少枚硬币都无法使杠杆再次水平平衡，这些点是_______。
【答案】D ； 6 ； B、C、D
【解析】杠杆在水平位置平衡时，其重心在杠杆的几何中心，即D点。
设杠杆上每两点间的距离为l，每个硬币的重为G，据题意及杠杆的平衡条件有2G⋅3l=nG⋅l
解得，在E点放置的硬币枚数n=6枚
保持A点叠放的硬币不变，那么在B、C、D这三点放硬币无法让杠杆两次水平平衡，因为BC两点上放置硬币时，动力和阻力在杠杆的同一侧且力的方向相同，而D点放置硬币时，阻力作用在杠杆的重心上，那么杠杆只受到一个动力的作用，也无法平衡。
三、解答题
25. 如下所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，A为拉杆的端点。拉杆旅行箱在图示位置静止，画出在A点的最小拉力F及它的力臂l。
【答案】见解析
【解析】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，此时动力最小，动力F的方向垂直于动力臂向上，如下图所示：
26. 如图甲为放置在红酒架上的红酒，我们可以把放置在红酒架上的红酒瓶看做一个杠杆。请在简化图中画出作用在B点上最小动力F1及其力臂L1，并画出红酒所受的重力G（A点为重力的作用点）。
【答案】见解析
【解析】如图，当以OB为动力臂时，动力臂最长，最省力，所以过B点作出垂直于OB的力F1，方向斜向上，则OB为动力臂L1；
重力的作用在A点，方向竖直向下，据此画出重力，如图：
27. （1）物理学是一门以实验为基础的学科，实验中仪器的读数是必不可少的，请你读出图中四种测量仪器的读数① ________ ，② ________，③ ________，④ ________．
（2）同时，物理和我们的生活紧密联系，小明利用矿泉水瓶做了如下几个实验：
a．双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的 ________有关；
b．在空矿泉水瓶侧壁不同高度的地方锥出上、下两个小孔，往里面倒满水，可以观察到水从两个小孔流了出来，其中下孔流出的水喷得最急，这表明液体的压强随深度的增加而 ________；
c．往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，过一会儿发现瓶子慢慢向内凹陷，这证明了 ________
【答案】（1） ①. 3.4g ②. ﹣3℃ ③. 8.5V ④. 0.7N
（2） a．大小 ； b．增大 ； c．大气压是存在的
【解析】图中四种测量仪器的读数 ①是托盘天平的标尺，分度值为0.2g，读数是3.4g．②是温度计，温度计的分度值为1℃，温度计的示数由下向上变小，所以为零下温度，读数为-3℃．③ 是电压表，所选取的量程为0~15V，分度值为0.5V，读数为8.5V．④是弹簧测力计，分度值为0.1N，读数为0.7N．
a. 双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的大小有关．
b. 在空矿泉水瓶侧壁不同高度的地方锥出上、下两个小孔，往里面倒满水，可以观察到水从两个小孔流了出来，其中下孔流出的水喷得最急，表明下孔处压强较大，这表明液体的压强随深度的增加而增大．
c. 往空矿泉水瓶内注入少量的热水，摇晃后倒掉并立即盖紧瓶盖，由于瓶内水蒸气液化，压强变小，在大气压的作用下向内凹陷，这证明了大气压是存在的．
28. 某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω、30Ω，电源电压为6V。
（1）在探究“导体中的电流跟导体电阻的关系”时，把定值电阻由5Ω换成10Ω，闭合开关后，电压表如图乙所示，下一步的操作是将变阻器的滑片P向______ （选填“左”或“右”）移动，目的是______；
（2）根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示，由图象可得出的结论是：______；
（3）若实验中所选电阻都参与了实验才得到丙图，则实验中的滑动变阻器的规格应选择（ ）
A.“25Ω，2A” B.“50Ω，2A”
【答案】（1）右；控制电阻两端的电压不变
（2）在电压一定时，通过导体的电流与电阻成反比 （3）B
【解析】（1）由图丙可知，电阻两端的电压始终保持UV=IR=0.5A×5Ω=2.5V
将定值电阻由5Ω改接成10Ω的电阻，电源电压为6V，由图乙可知，电压表选择0~3V的量程，电压表的示数是2.8V，电压表的示数变大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，目的是控制电阻的电压不变。
（2）由图丙可知，电阻两端的电压始终保持UV=IR=0.5A×5Ω=2.5V
因电流与电阻之积为一定值，故实验结论是：电压一定时，通过导体的电流与导体的电阻成反比。
（3）根据串联电路电压的规律可知滑动变阻器两端电压为U滑=U-UV=6V-2.5V=3.5V
变阻器分得的电压是电压表示数的倍
当接入30Ω电阻时，由串联分压可知变阻器连入电路的电阻R滑=1.4×30Ω=42Ω
所以选择“50Ω，2A”的变阻器。故选B。
29. 李红去商店购买电热水壶，售货员给了她一份推销××牌电热水壶的宣传广告，其内容如下：，，请你根据宣传广告中提供的信息回答、计算：
××牌电热水壶铭牌：
（1）电热水壶正常工作时的电阻是多少？
（2）电热水壶正常工作4min消耗多少电能？
（3）夏季自来水的温度为12℃，若将一壶水烧开需要吸收多少热量？（标准大气压）
（4）此电热水壶正常工作时的热效率为92.4%，则实际烧开一壶水需要多长时间？根据计算结果，请你对上述宣传广告中电热水壶“优点”的有关内容作出评价。
【答案】（1）24.2Ω；（2）4.8×105J；（3）9.24×105J；（4）8.3min，此宣传广告不可信
【解析】解：（1）由表格数据可知，电热水壶的额定功率为
由可知，电热水壶正常工作时的电阻
（2）由可知，电热水壶正常工作4min消耗的电能为
（3）电热水壶内水的体积
由可知，水的质量为
一个标准大气压下，水的沸点是100℃，水吸收的热量为
（4）由可知，烧开一壶水消耗的总电能为
由可知，烧开一壶水的时间
而电热水壶4 min内产生的热量
该热量远远小于烧开一壶水所用的热量1×106J，所以4分钟不可能将水烧开，此宣传广告不可信。
答：（1）电热水壶正常工作时的电阻是；
（2）电热水壶正常工作4min消耗4.8×105J电能；
（3）夏季自来水的温度为12℃，若将一壶水烧开需要吸收9.24×105J的热量；
（4）此电热水壶正常工作时的热效率为92.4%，则实际烧开一壶水需要的时间为8.3min；所以4分钟不可能将水烧开，此宣传广告不可信。
30. 随着京沈高铁的开通，大大的提升了居民出行的条件，疫情后的假期，小明与父母乘坐“和谐号”高铁外出旅游，喜爱观察的他发现了高铁上许多与物理有关的知识。
（1）如图甲所示，是列车上的自动感应水龙头，感应窗发出的___________（选填“红外线”“紫外线”或“电磁波”）照到手上发生光的反射现象，使感应窗收到信号后控制出水；
（2）乘坐高铁时，他们感觉比普通列车噪声要小很多，车内采用了很多降低噪声的技术，如安装真空玻璃，这是通过___________来减弱噪声的；
（3）列车到站后，小明拉着旅行箱走出站台，旅行箱示意图如图乙所示，装有物品的旅行箱整体可视为杠杆，O为支点，B为重心，在A点沿图示方向施加拉力F；
①当旅行箱静止时，请你画出拉力F的力臂l；
②要使作用在A点的拉力减小，保持其他条件不变，下列做法可行的是（ ） ；
A．缩短拉杆的长度
B．使拉力方向顺时针改变30°
C．使拉力方向顺时针改变10°
D．将箱内较重的物品靠近O点摆放，重心由B变至B'
（4）小明发现列车通过隧道时，每个车厢的黑明灯都会亮起来，而且亮度相同。他通过学习知道车厢内的照明灯是并联的，那么电路中的电流有什么规律呢？回家后他设计了如图丙所示的电路，并通过实验得到了如表所示的数据；
小明分析数据时发现表格中有一个错误数据，请你猜想错误的原因是___________；改正错误后，小明与同学交流，他发现实验设计中还存在不足之处，请指出___________。（写出一条即可）
【答案】（1）红外线 （2）在传播过程中 （3） ①. 见解析 ②. D
（4）电流表选用小量程却按大量程读数了；见解析
【解析】（1）红外线感应水龙头是通过红外线反射原理，当手放在水龙头的红外线区域内，红外线发射管发出的红外线由于手的摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制水龙头出水；当手离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯则通过内部的弹簧进行复位来控制水龙头的关水。
（2）减弱噪声的方式有三种，分别是从声源处减弱，从传播过程中减弱，从人耳处减弱，安装真空玻璃，是在传播过程中减弱噪声的。
（3）由图知，O为支点，反向延长力F的作用线，由O点做F作用线的垂线，垂线段长为其力臂l，如图所示：
A．拉杆箱的重力、重力的力臂不变，缩短拉杆的长度，则拉力的力臂变短，根据杠杆的平衡条件可知，拉力变大，故A不符合题意；
B．拉杆箱的重力、重力的力臂不变，使拉力方向顺时针改变30°，此时拉力的力臂为0，不省力，不能使作用在A点的拉力减小，故B不符合题意；
C．拉杆箱的重力、重力的力臂不变，使拉力方向顺时针改变10°，此时拉力的力臂变小，根据杠杆的平衡条件可知拉力变大，故C不符合题意；
D．拉杆箱的重力不变，将箱内较重的物品靠近O点摆放，重心由B变至B′，重力的力臂变短，拉力方向不变，拉力的力臂不变，根据杠杆的平衡条件可知，拉力变小，故D符合题意。故选D。
（4）[5]根据表中数据可知，前3次实验中I1=I2并且I3=I1+I2
而第四次实验中，I1=5I2并且I1>I3
因此I1的数值错误，原因是电流表选用小量程却按大量程读数了。
[6]根据实验数据可知，每一次两支路电流都相等，由于并联电压相等，根据欧姆定律，可知他所选用的灯泡规格是相同的，得出的结论有偶然性；更多支路的实验没有做，应该做3个并联、4个并联或更多的，来证明实验结论不是偶然性。
31. 小明为妈妈网购了一块如图所示的加热座垫，该座垫有高、中、低温三挡，电路图和产品部分参数如图所示，高温挡功率参数模糊不清。
（1）闭合开关S1，断开S3，开关S2接______（选填“a”或“b”）处时为低温挡；闭合开关S1、S3，开关S2接______（选填“a”或“b”）处时为高温挡；
（2）在中温挡时，求R1的阻值______；
（3）求高温挡时的功率______。

【答案】（1）b ； a （2）1100Ω （3）88W
【解析】（1）闭合开关S1，断开S3，开关S2接b处时，R1和R2串联，电路的总电阻最大，由可知电路的功率最小，为低温挡。
闭合开关S1、S3，开关S2接a处时，R1和R2并联，电路的总电阻最小，由可知电路的功率最大，为高温挡。
（2）低温挡时，电路的总电阻R==2200Ω
闭合开关S1、S3，开关S2接b处时，只有R1的简单电路，电路的总电阻较大，由可知电路的功率较小，为中温挡。R1的阻值=1100Ω
（3）R2的阻值R2=R-R1=2200Ω-1100Ω=1100Ω
高温挡时的功率P高=
科普阅读题
32. 阅读短文，回答问题。
“阳光动力2号”太阳能飞机
如图甲，是世界最大的太阳能飞机“阳光动力2号”，其表面使用一种碳纤维材料，其承载能力要比一般材料更好，但质量仅与一辆小型汽车相差无几。白天，依靠两翼上安装的太阳能电池板为电动机提供动力，同时对锂电池充电以保证夜间或阴雨天不间断飞行。
（1）小东利用测距传感器为飞机设计了一款飞行高度测距仪。其电路原理如图乙，R0为定值电阻。由丙图可知测距传感器的阻值R1随离地高度h的增大而__________，高度表示数能随飞行高度的增大而增大，该高度表实质是__________（选填“电流表”或“电压表”）；
（2）锂电池充满电后储存的总能量为5×108J，某次飞行消耗了锂电池总能量的20%，发动机将这些能量转换为机械能的为效率90%，则发动机输出的机械能为____________J，若这些机械能改由氢气燃烧来提供，不计能量损失，需要完全燃烧氢气____________m3（氢气的热值q=1.4×107J/m3，保留两位小数）；
（3）若飞机在发动机最大功率为5.4×104W下，以30m/s的速度沿水平方向正常巡航10min，求发动机所做的功和产生的动力____________。
【答案】（1）增大 ；电压表 （2）9×107 ；6.43 （3）1.8×103N
【解析】（1）由图丙可知R1的阻值随离地高度h的增大而增大。
图乙可知，R0与R串联，电压表测量R1两端的电压，电流表测量电路中的电流。由于R1的阻值随离地高度h的增大而增大，则当高度h增大时R1的阻值变大，电路中总电阻变大，根据欧姆定律可知电路中电流变小，即电流表示数变小，由U=IR可知，R1两端的电压变大，所以该高度表实质是电压表。
（2）由题意可知，某次飞行消耗了锂电池总储存量的20%，发动机转换效率为90%，则发动机输出的机械能为W机=20%×90%×5×108J=9×107J
由题意知，不考虑能量损失，则Q放=W机=9×107J
由Q放=Vq得，需要完全燃烧氢气的体积为
（3）发动机所做的功为W=Pt=5.4×104W×10×60s=3.24×107J
由可得，飞机在最大功率下发动机产生的动力为
额定电压
220V
额定功率
2000W
容积
2.5L
超温保护器
熔断温度110℃
电流
第1次
第2次
第3次
第4次
I1/A
0.18
0.22
0.24
1.4
I2/A
0.18
0.22
0.24
0.28
I3/A
0.35
0.44
048
0.55
额定电压/V
220
高温挡功率/W
……
中温挡功率/W
44
低温挡功率/W
22
高温断电保护
有
