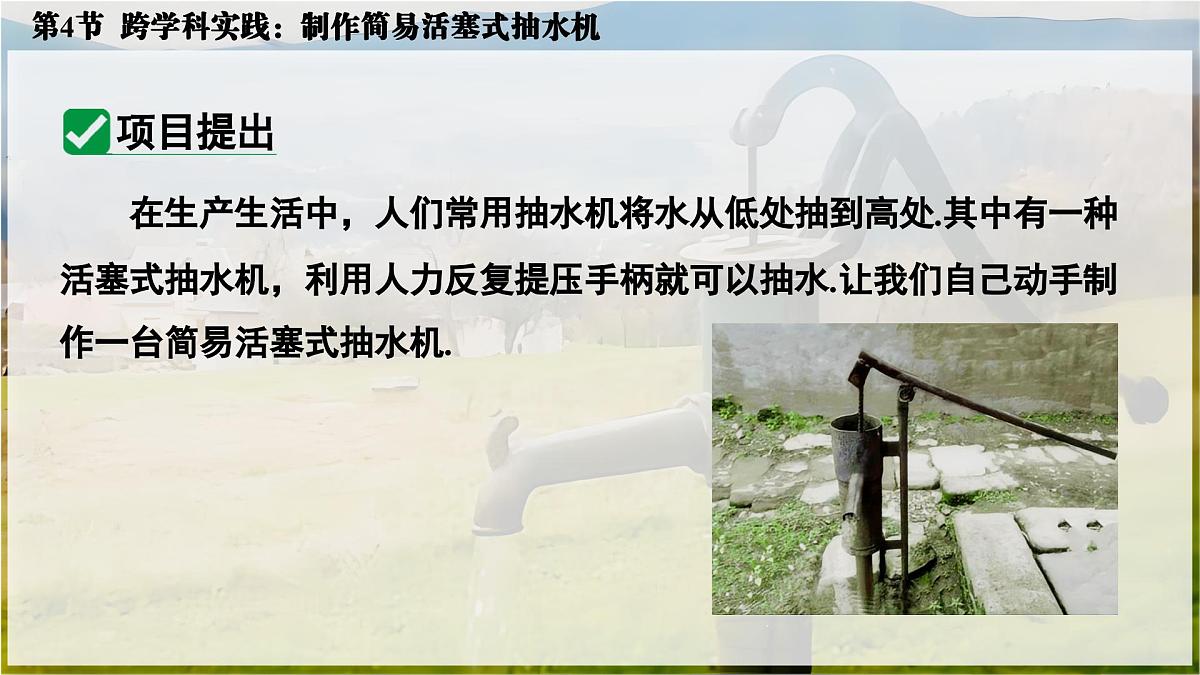

在生产生活中，人们常用抽水机将水从低处抽到高处.其中有一种活塞式抽水机，利用人力反复提压手柄就可以抽水.让我们自己动手制作一台简易活塞式抽水机.

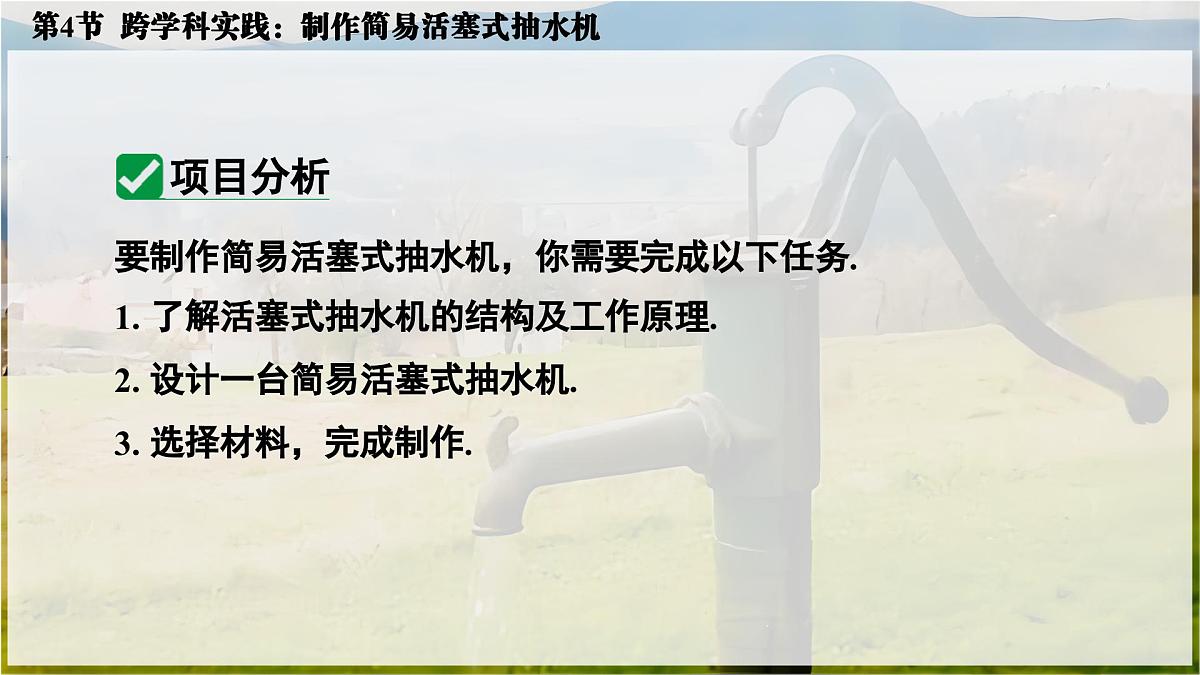

要制作简易活塞式抽水机，你需要完成以下任务.1. 了解活塞式抽水机的结构及工作原理.2. 设计一台简易活塞式抽水机.3. 选择材料，完成制作.

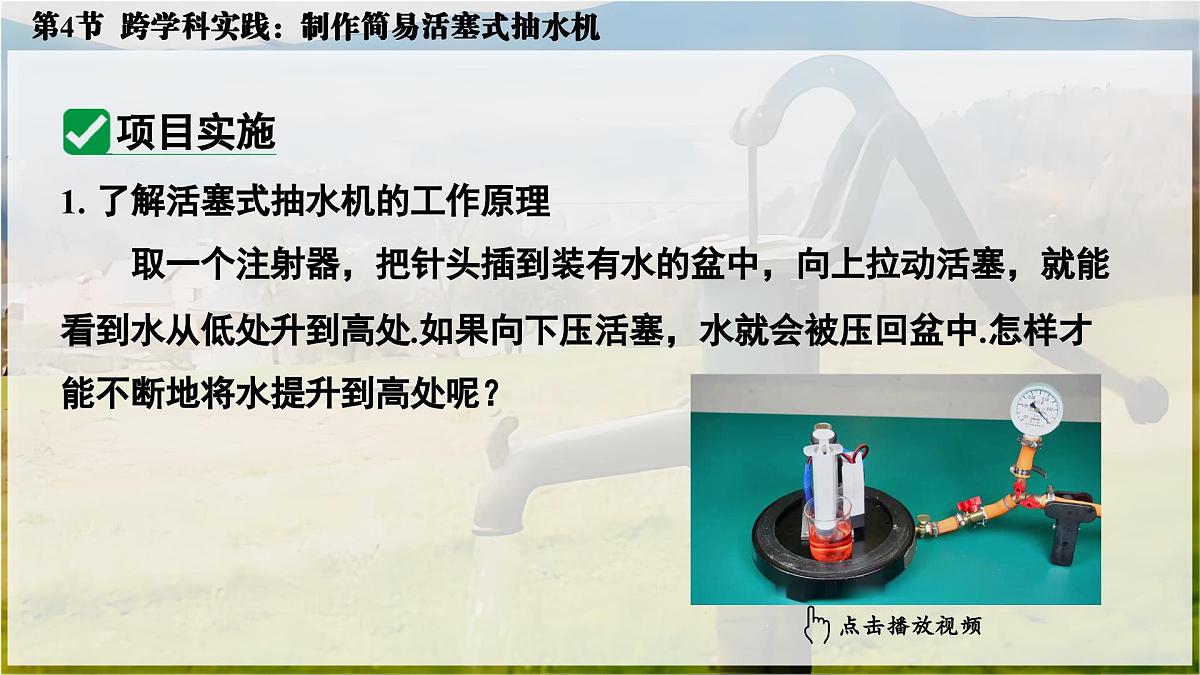

1. 了解活塞式抽水机的工作原理 取一个注射器，把针头插到装有水的盆中，向上拉动活塞，就能看到水从低处升到高处.如果向下压活塞，水就会被压回盆中.怎样才能不断地将水提升到高处呢？

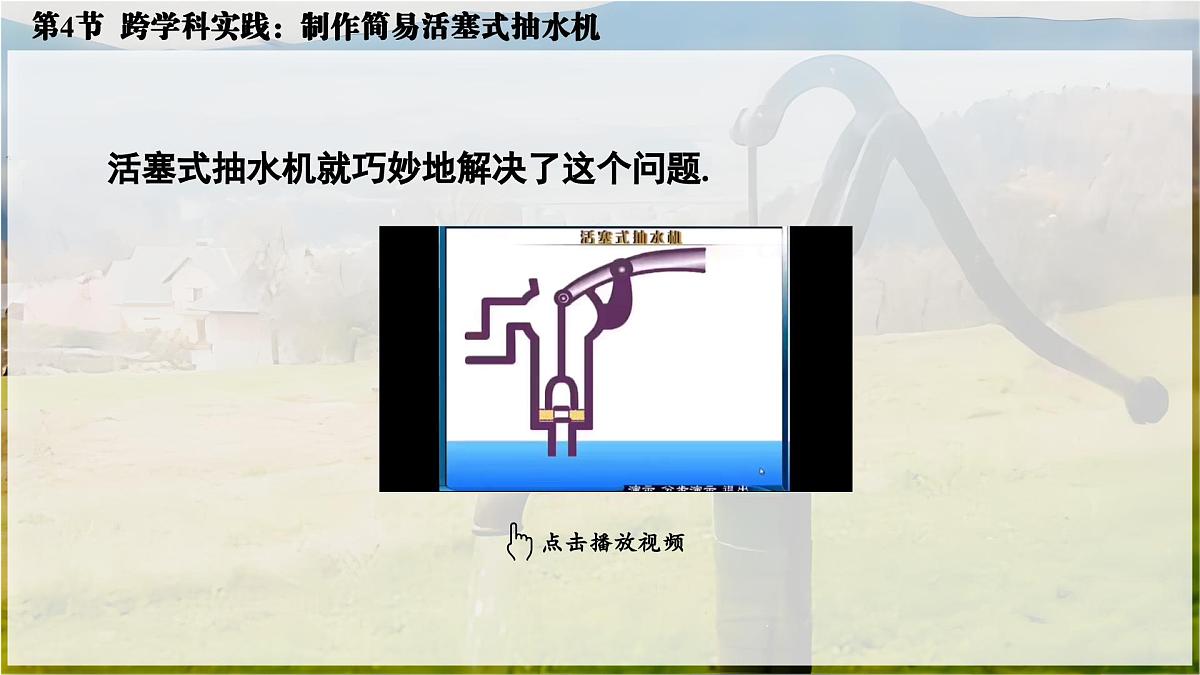

活塞式抽水机就巧妙地解决了这个问题.

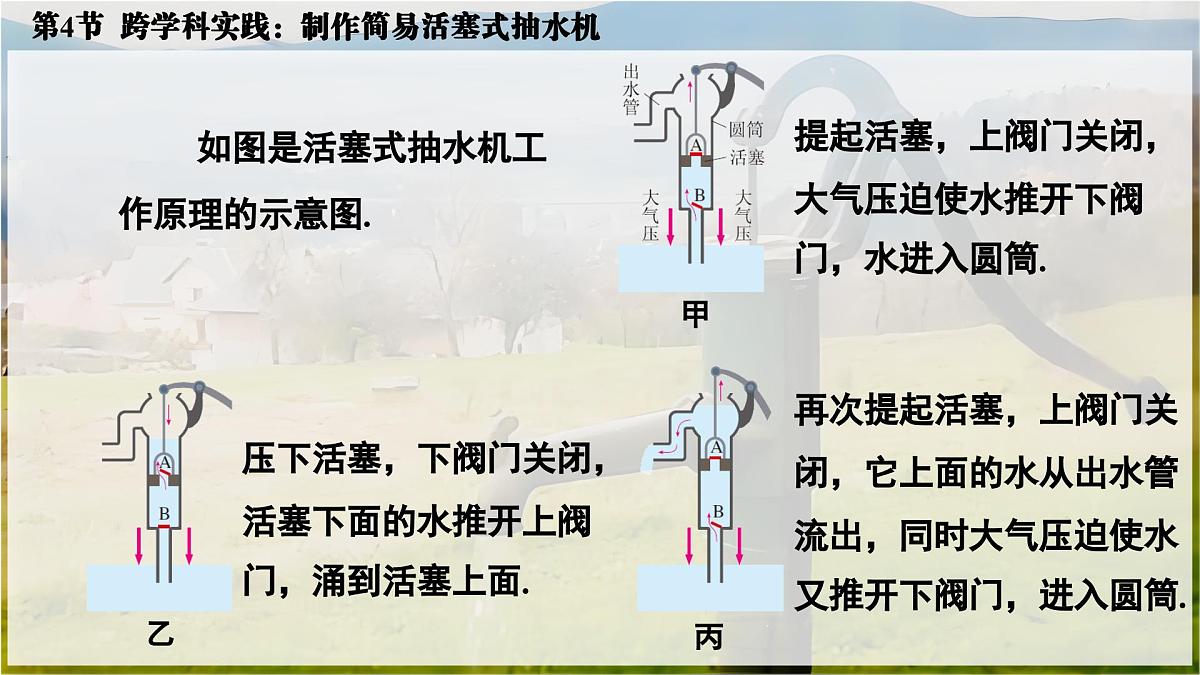

如图是活塞式抽水机工作原理的示意图.
提起活塞，上阀门关闭，大气压迫使水推开下阀门，水进入圆筒.
压下活塞，下阀门关闭，活塞下面的水推开上阀门，涌到活塞上面.
再次提起活塞，上阀门关闭，它上面的水从出水管流出，同时大气压迫使水又推开下阀门，进入圆筒.
2. 设计活塞式抽水机 了解了活塞式抽水机的工作原理，就可以知道要制作活塞式抽水机，需要考虑几个关键问题.例如，如何选一个密封性好的圆筒？怎样制作活塞？从哪儿进水，从哪儿出水，又该怎样制作两个阀门？……
请发挥你的聪明才智，充分利用身边的材料，与同学们一起认真思考讨论，制订设计方案.
3. 制作活塞式抽水机 选择合适的材料，完成制作.下面是某组同学的选材及制作过程，供你参考. 材料：一个用来装洗涤液的空瓶子、一根筷子，一块塑料片、一个玻璃球、一块橡皮膏、一根塑料管.
如图甲所示，剪下瓶子的瓶底，把瓶子上部作为抽水机的圆筒.把瓶底再略剪一小部分作为活塞、使瓶底的外径能与瓶子的内径相吻合. 在瓶子的侧壁上打一个出水口，插上一段塑料管作为出水管(图乙).拔掉瓶盖上的小帽，把瓶口作为进水口.
在活塞上打两个孔A、B，中间的孔A用来固定筷子.用橡皮膏把塑料片的一边粘在活塞上，使塑料片能盖住孔B，作为一个阀门(图丙).把玻璃球放到瓶子里作为另一个阀门. 装上活塞，抽水机就组装好了(图丁).将瓶口朝下浸入水中，上下拉动活塞，抽水机就会把水抽上来.
1. 用制作好的抽水机抽水.比一比哪个小组制作的抽水机运转得更流畅.
2. 讲解抽水机各部件的作用，并说明选择材料时的想法.说一说，它们是怎样实现抽水功能的？这样的抽水机提升水的最大高度是多少？
活塞与筒壁紧密接触，不漏气且可以上下滑动.
A、B是只能向上开启的阀门.
在提起活塞前，要让水淹没活塞，从而让活塞下面没有空气，再提起活塞，大气压强就能把水挤进抽水机中.
3. 你能从设计、选材上进行优化，制作一个更好的抽水机吗？
筷子推拉不方便→使用电机连接推杆
活塞与瓶子之间不密闭→选择光滑的针筒作为材料，安装 时再用胶水密封
1. 如图所示，是一种常见的活塞式抽水机．当提起活塞时，阀门_____(选填“A”或“B”)关闭，低处的水受到________的作用推开阀门B进入圆筒.压下活塞时，阀门B______，水冲开阀门A进入圆筒的上方．再提起活塞，水从出水管就流了出来．
