人教版（2024）八年级下册（2024）跨学科实践：制作简易活塞式抽水机精品课件ppt

这是一份人教版（2024）八年级下册（2024）跨学科实践：制作简易活塞式抽水机精品课件ppt，共24页。PPT课件主要包含了项目提出，生活中的抽水机，项目分析，项目实施，单向阀门只能向上开启，大气压力，活塞运动方向，水流方向，设计活塞式抽水机，制作活塞式抽水机等内容，欢迎下载使用。

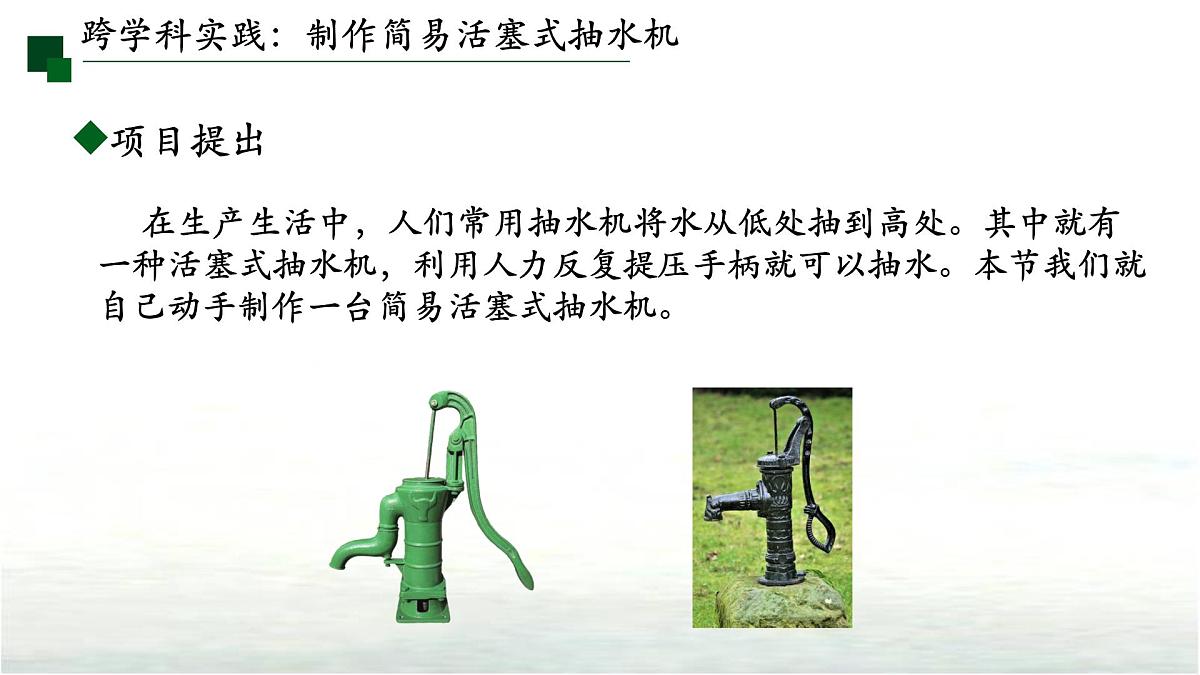

在生产生活中，人们常用抽水机将水从低处抽到高处。其中就有一种活塞式抽水机，利用人力反复提压手柄就可以抽水。本节我们就自己动手制作一台简易活塞式抽水机。

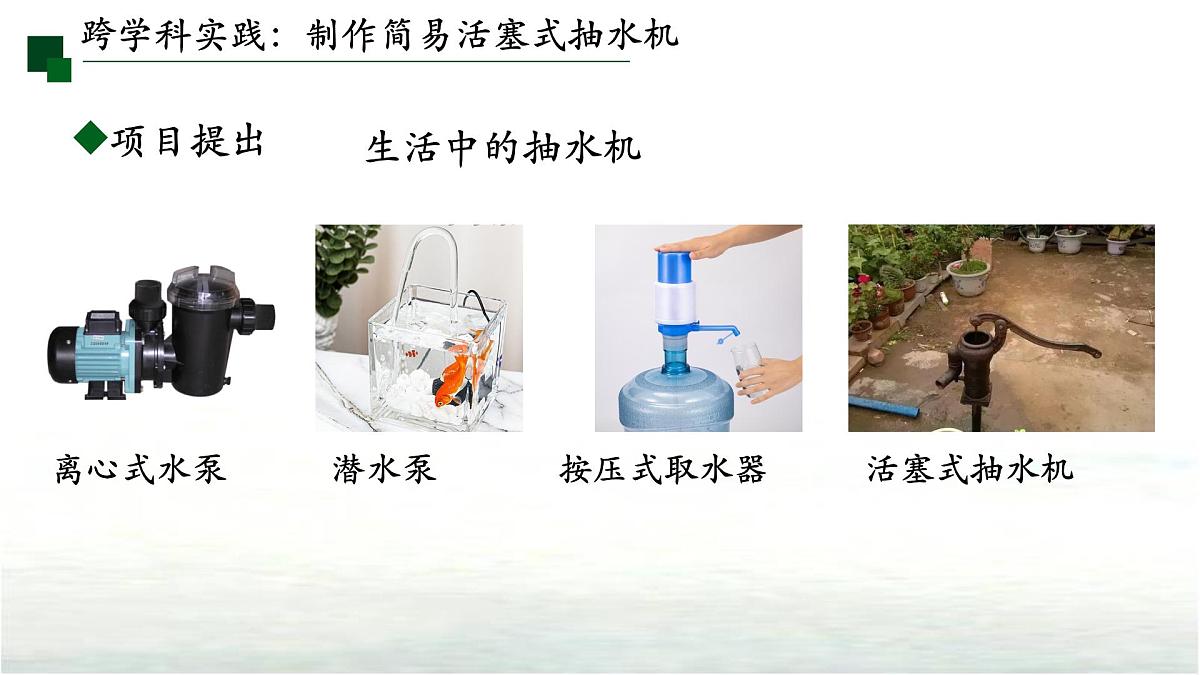

离心式水泵 潜水泵 按压式取水器 活塞式抽水机

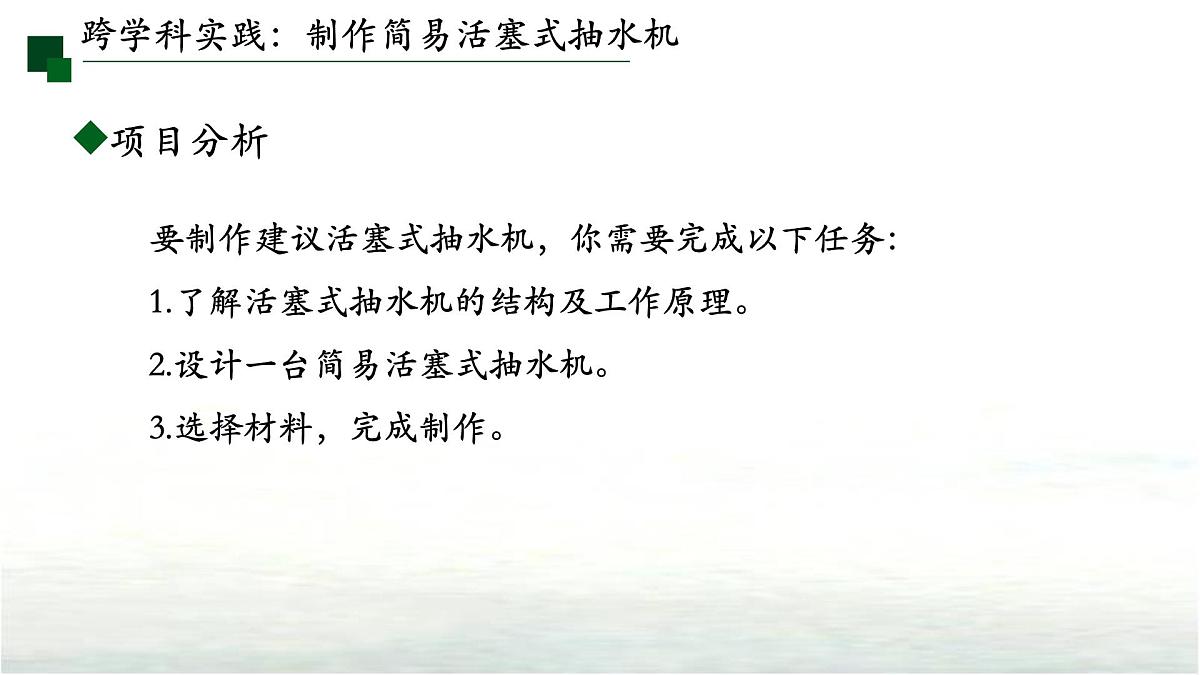

要制作建议活塞式抽水机，你需要完成以下任务：1.了解活塞式抽水机的结构及工作原理。2.设计一台简易活塞式抽水机。3.选择材料，完成制作。

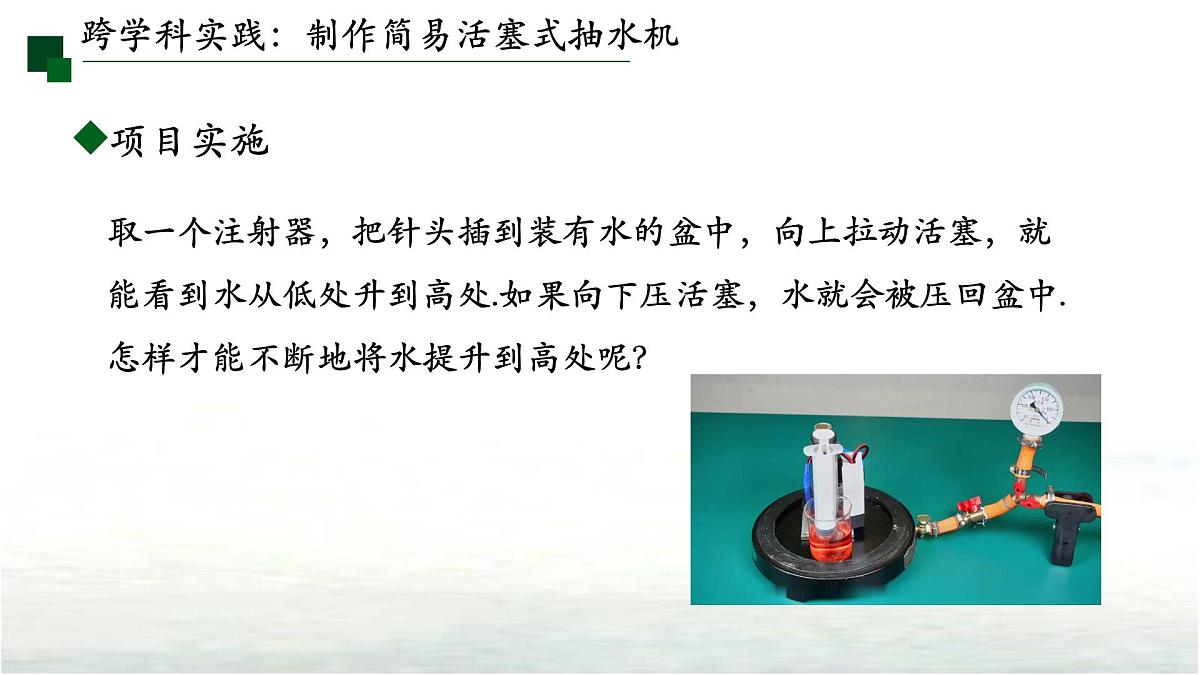

取一个注射器，把针头插到装有水的盆中，向上拉动活塞，就能看到水从低处升到高处.如果向下压活塞，水就会被压回盆中.怎样才能不断地将水提升到高处呢？
活塞式抽水机的结构和工作原理

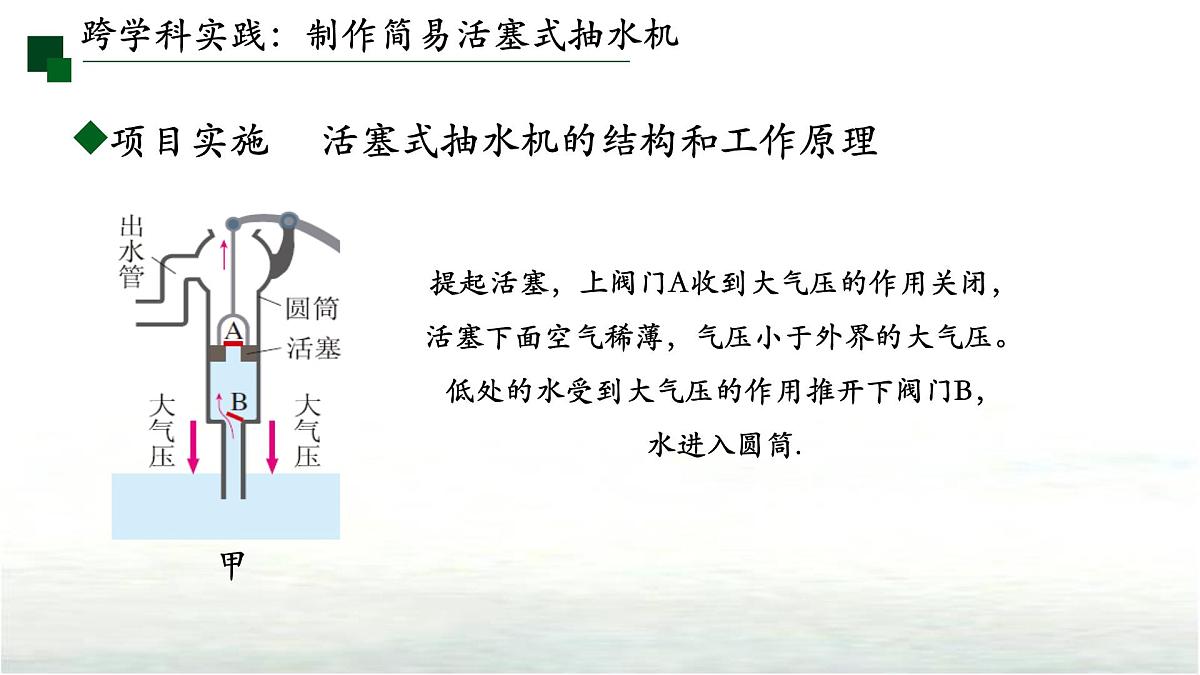

提起活塞，上阀门A收到大气压的作用关闭，活塞下面空气稀薄，气压小于外界的大气压。低处的水受到大气压的作用推开下阀门B，水进入圆筒.

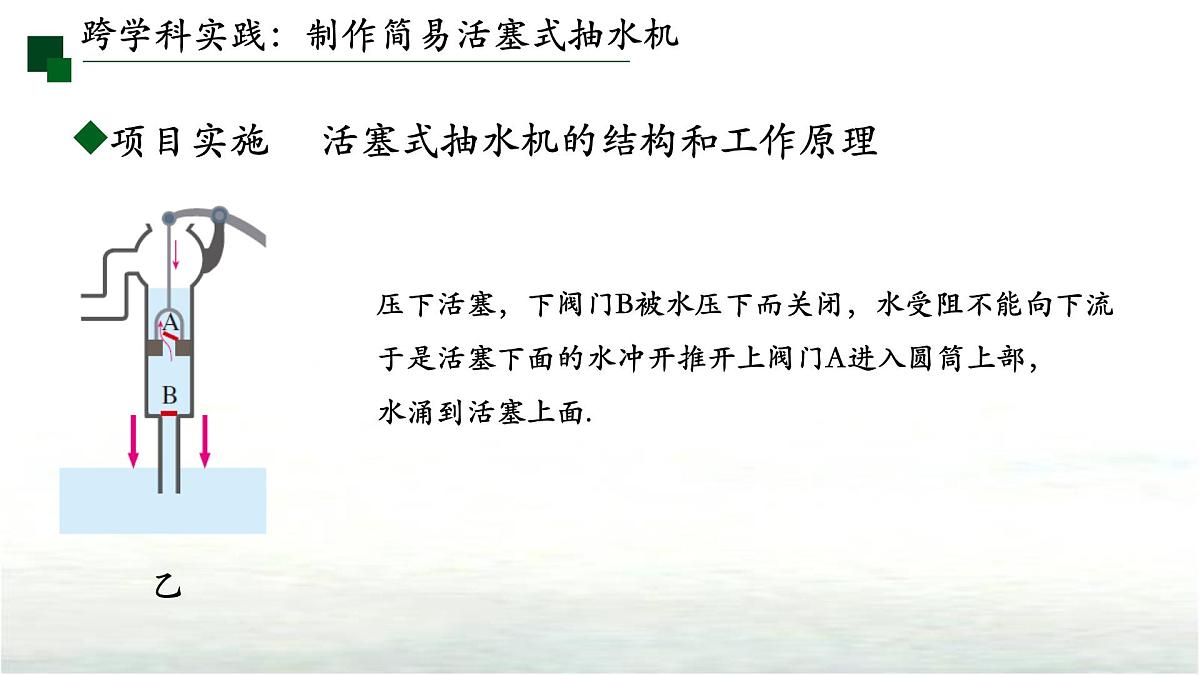

压下活塞，下阀门B被水压下而关闭，水受阻不能向下流于是活塞下面的水冲开推开上阀门A进入圆筒上部，水涌到活塞上面.
再次提起活塞，活塞上面的水迫使上阀门A关闭，水从出水管流出，同时低处的水在大气压的作用下推开下阀门B，进入圆筒.
工作原理：“活塞式抽水机”的基本原理是大气压强。与其说抽水机将水抽到高处，不如说是大气压将水“压”到了高处。
活塞式抽水机主要由圆筒、活塞、上阀门、下阀门、连杆、出水口组成。
了解了活塞式抽水机的工作原理，就可以知道要制作活塞式抽水机，需要考虑几个关键问题.：1.如何选一个密封性好的圆筒？2.怎样制作活塞？3.从哪儿进水，从哪儿出水，又该怎样制作两个阀门？4.以上制作所需材料你能否找到?5.同时还要考虑制作的经济成本，在保证制作成功的前提下，应尽量节约成 本，尽量变废为宝，利用废旧材料制作。
材料： 一个用来装洗涤液的空瓶子、一根筷子、一 块塑料片 一个玻璃球、 一块橡皮膏、 一根塑料管
洗涤液空瓶：提供简易活塞式抽水机的圆筒、活塞。筷子：简易活塞式抽水机的连杆。 玻璃瓶：作底部阀门。 塑料管：作出水口。 塑料片：制作上部阀门。
1.用剪刀剪下瓶子的瓶底，瓶子上部作为抽水机的圆筒把瓶底在略剪一小部分作为活塞，使瓶底的外径能与瓶子的内径吻合
2.在瓶子的侧壁打一个出水口，插上一段塑料管作为出水管。拔掉瓶盖上的小帽，把瓶口作为进水口。
3.在活塞上打两个孔A、B，中间的孔A用来固定筷子。 用橡皮膏把塑料片的一边粘在活塞上，使塑料片能盖住孔B作为一个阀门。 把玻璃球放到瓶子里作为另一个阀门。
1. 用制作好的抽水机抽水.比一比哪个小组制作的抽水机运转得更流畅.
2. 讲解抽水机各部件的作用，并说明选择材料时的想法.说一说，它们是怎样实现抽水功能的？这样的抽水机提升水的最大高度是多少？
3. 你能从设计、选材上进行优化，制作一个更好的抽水机吗？
筷子推拉不方便→使用电机连接推杆
活塞与瓶子之间不密闭→选择光滑的针筒作为材料，安装 时再用胶水密封
1. 如图所示，是一种常见的活塞式抽水机．当提起活塞时，阀门_____(选填“A”或“B”)关闭，低处的水受到________的作用推开阀门B进入圆筒.压下活塞时，阀门B______，水冲开阀门A进入圆筒的上方．再提起活塞，水从出水管就流了出来．
2. 如图所示，使用活塞式抽水机抽水时，水的密度为1.0×103 kg/m3，g取10N/kg，当大气压为1.0×105 Pa时，抽水机抽水的最大高度是____m.某次抽水工作将抽出质量为10 kg的水，倒入底面积为0.25 m2的空桶中，此时桶底受到水的压强为________Pa.
3.如图所示的是一种活塞式抽水机的示意图，其中手柄AOB是一个杠杆，不停地摇动手柄，水在 的作用下从管口连续不断地流出。
