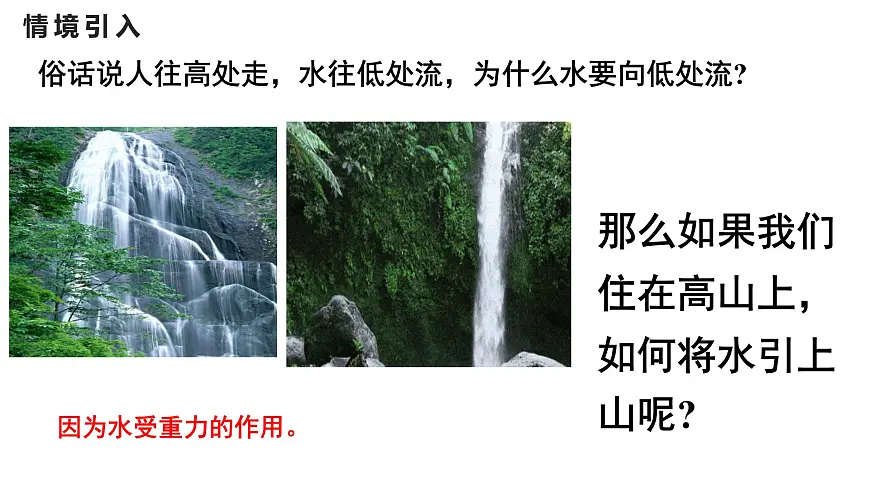

俗话说人往高处走，水往低处流，为什么水要向低处流?
那么如果我们住在高山上，如何将水引上山呢?

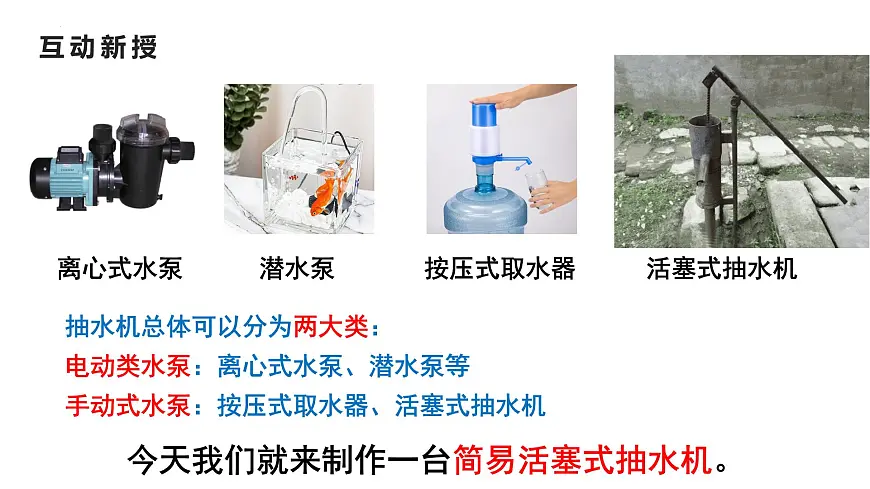

离心式水泵 潜水泵 按压式取水器 活塞式抽水机
今天我们就来制作一台简易活塞式抽水机。
抽水机总体可以分为两大类： 电动类水泵：离心式水泵、潜水泵等手动式水泵：按压式取水器、活塞式抽水机

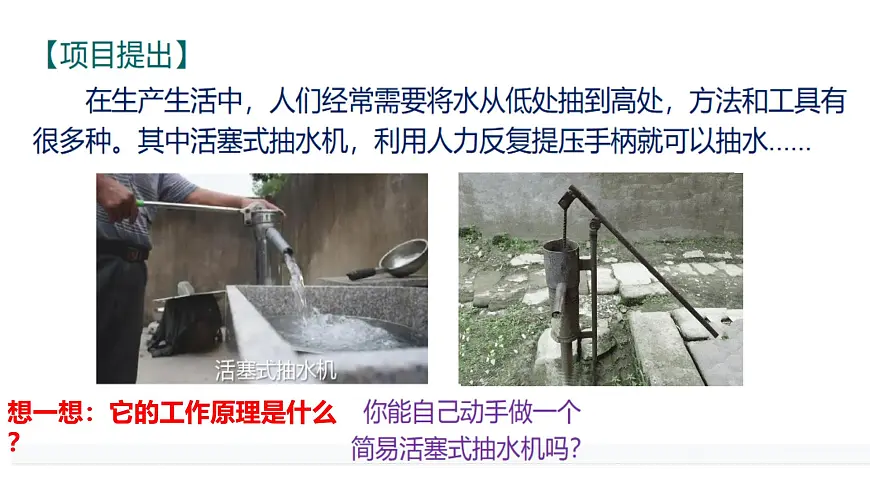

想一想：它的工作原理是什么？

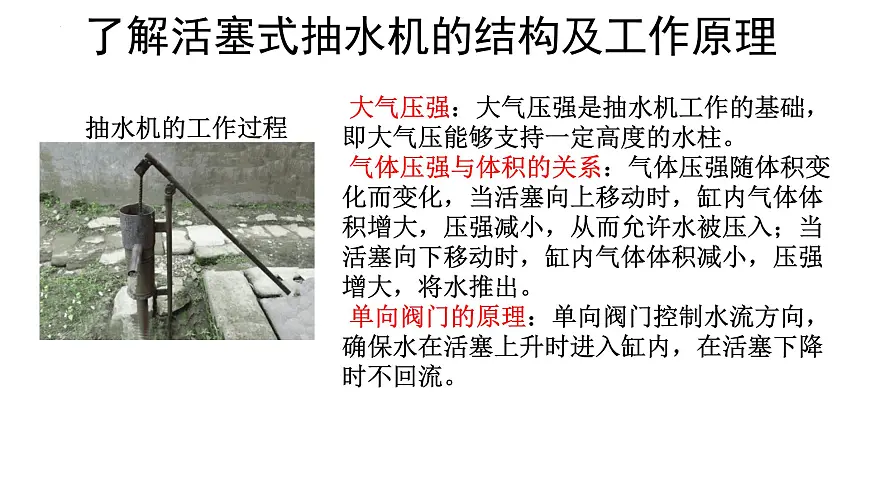

了解活塞式抽水机的结构及工作原理
大气压强：大气压强是抽水机工作的基础，即大气压能够支持一定高度的水柱。气体压强与体积的关系：气体压强随体积变化而变化，当活塞向上移动时，缸内气体体积增大，压强减小，从而允许水被压入；当活塞向下移动时，缸内气体体积减小，压强增大，将水推出。单向阀门的原理：单向阀门控制水流方向，确保水在活塞上升时进入缸内，在活塞下降时不回流。
制作简易活塞式抽水机

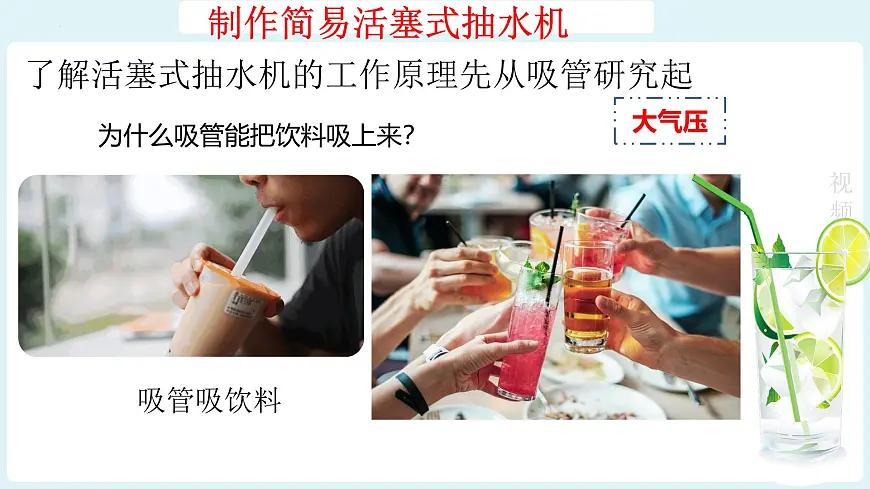

了解活塞式抽水机的工作原理先从吸管研究起
为什么吸管能把饮料吸上来？

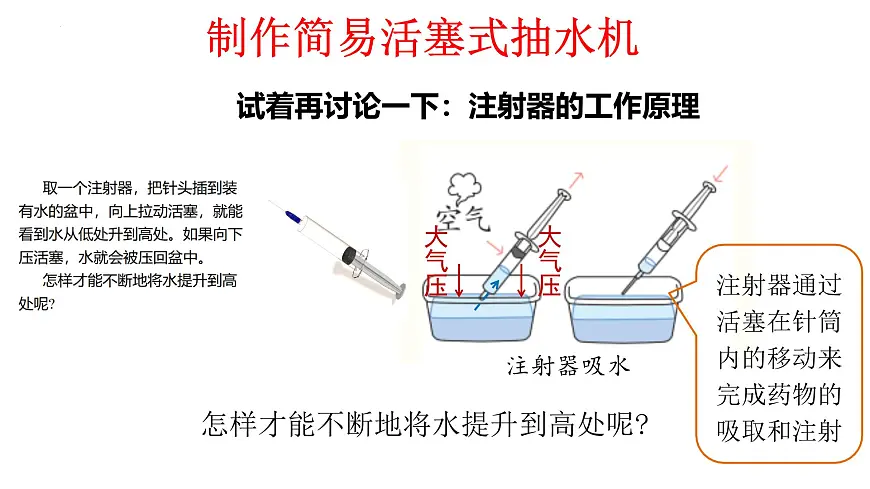

注射器通过活塞在针筒内的移动来完成药物的吸取和注射
怎样才能不断地将水提升到高处呢?
试着再讨论一下：注射器的工作原理
活塞式抽水机的工作原理
甲图：提起活塞时，阀门    关闭，大气压迫使水推开阀门   ，进入圆筒；
乙图：压下活塞时，阀门B  ，活塞下面的水推开阀门   ，涌入活塞上面；
丙图：再提起活塞时，阀门   关闭，它上面的水从出水口流出，   迫使水推开阀门B，水就进入圆筒。
如何制作圆筒、活塞、单向阀门、出水口等？
请提出自己的符合科学道理的改进意见和建议。
1. 材料：一个用来装洗涤液的空瓶子，一根筷子，一块塑料片，一个玻璃球，一块橡皮膏，一根塑料管
2. 制作过程：
①圆筒和活塞：剪下瓶子的瓶底，瓶子上部作为抽水机的圆筒。把瓶底再略剪一小部分作为活塞，使瓶底的外径与瓶子的内径相吻合。
②出水口和进水口：如图，在瓶子的侧壁上打一个出水口，插上一段塑料管作为出水管。在瓶盖上挖一个洞，将其作为进水口。
③阀门：如图所示，在活塞上打两个孔 A、B，中间的孔 A 用来固定筷子。用橡皮膏把塑料片的一边黏在活塞上，使塑料片能盖住孔 B，作为一个阀门。把玻璃球放到瓶子里作为另一个阀门。
④组装：装上活塞，抽水机就组装好了。结构图如下图所示。
如图所示，洗手液瓶中有个按压式吸液结构。向下按压时，活塞向下移动，弹簧被压缩使得进液阀门关闭，出液阀门打开，储液筒里的液体从出液管流出瓶外；松开时，弹簧恢复原状带动活塞向上移动，出液阀门关闭，进液阀门打开，液体从导液管通过进液阀门进入储液筒。活塞上下往复运动，便能不断把液体“吸”出瓶外。
（1）该吸液结构的工作原理和________的工作原理相同。A. 活塞式抽水机 B. 船闸 C. 压强计（2）按压后松手时，液体从导液管通过进液阀门进入储液筒，这是因为瓶中气压__________（选填“大于”“小于”或“等于”）储液筒中气压。
