高中物理人教版 (2019)必修 第三册串联电路和并联电路完美版ppt课件

这是一份高中物理人教版 (2019)必修 第三册串联电路和并联电路完美版ppt课件，共22页。PPT课件主要包含了关键术语，串联电路的电流，并联电路的电流，串联电路的电压，并联电路的电压，UU1U2U3，φ4φ5φ6，串联电路的电阻，并联电路的电阻，串并联电路特点等内容，欢迎下载使用。

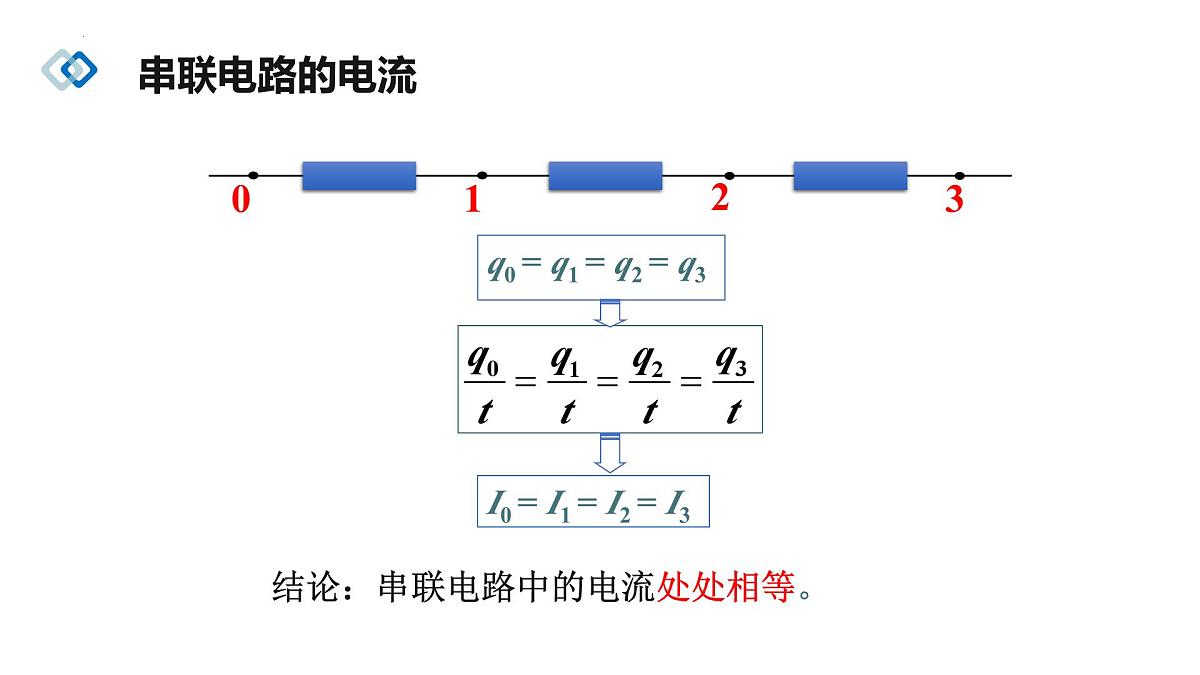

结论：串联电路中的电流处处相等。
I0 = I1 = I2 = I3
q0 = q1 = q2 = q3

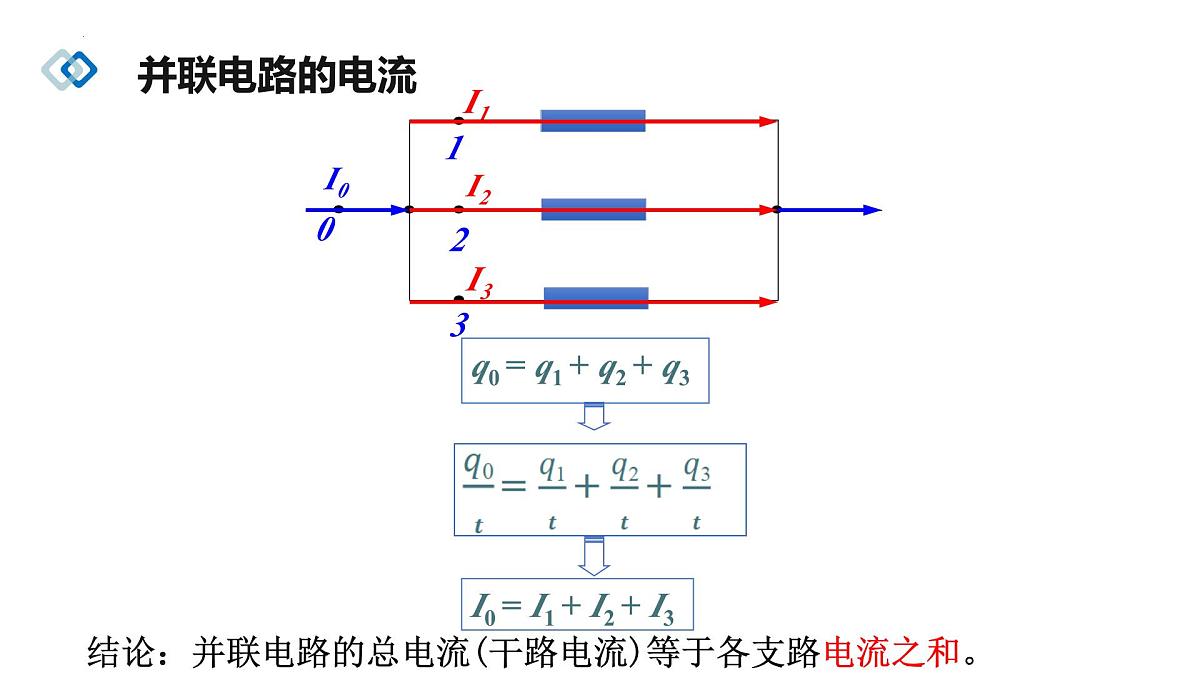

结论：并联电路的总电流(干路电流)等于各支路电流之和。
I0 = I1 + I2 + I3
q0 = q1 + q2 + q3

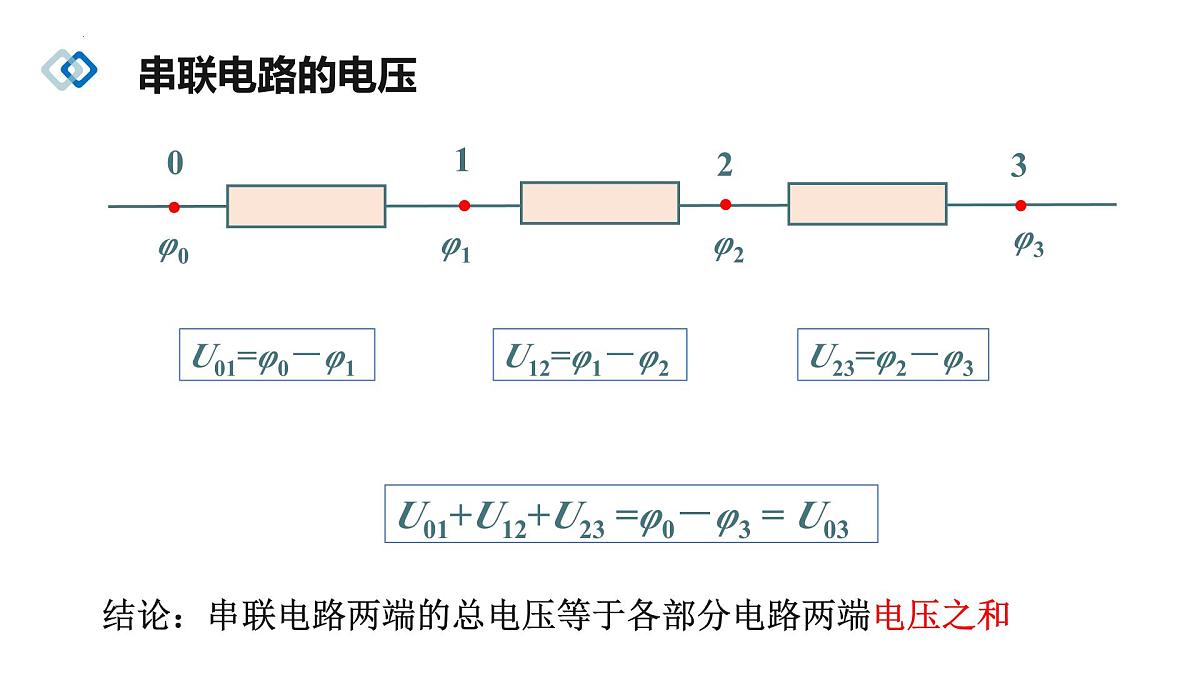

结论：串联电路两端的总电压等于各部分电路两端电压之和
U01+U12+U23 =φ0－φ3 = U03
φ0 =φ1 =φ2 = φ3

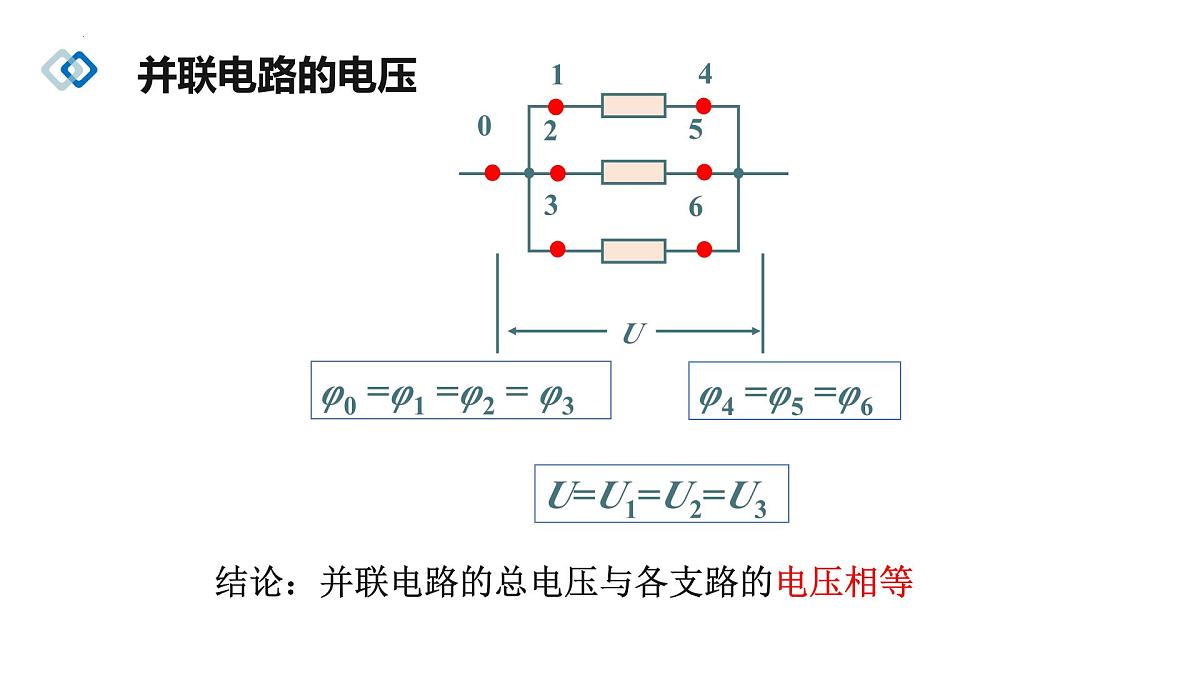

结论：并联电路的总电压与各支路的电压相等

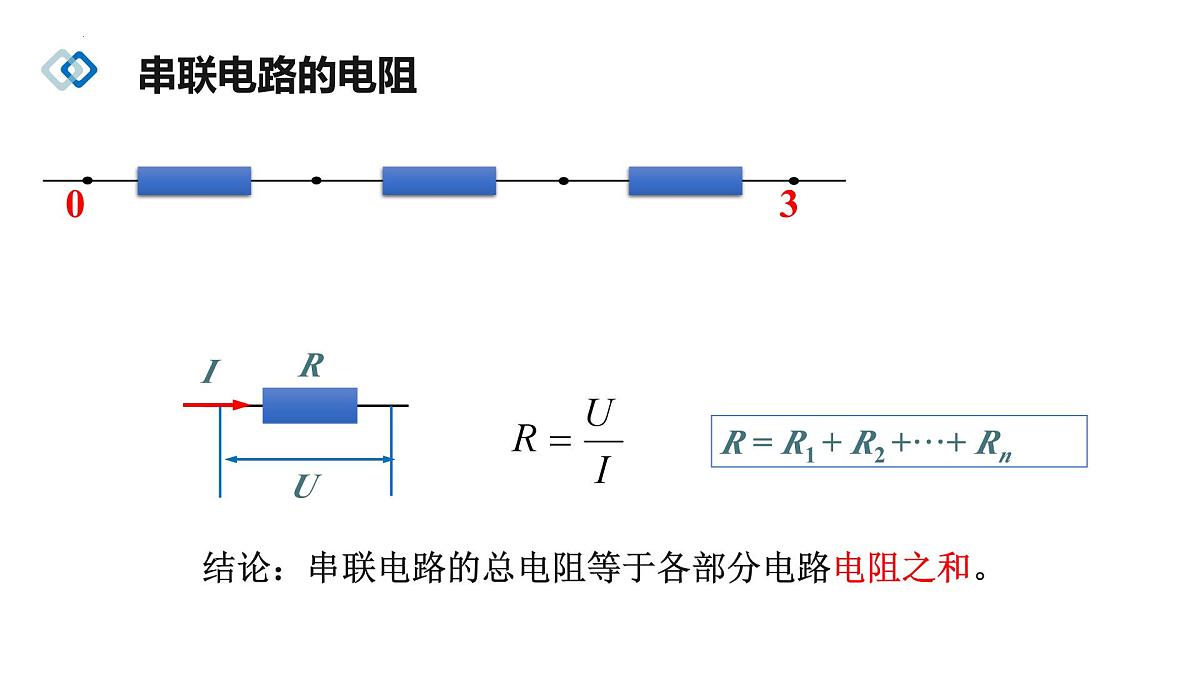

R = R1 + R2 +···+ Rn
结论：串联电路的总电阻等于各部分电路电阻之和。
结论：并联电路总电阻的倒数等于各支路电阻的倒数之和。
5. n个相同电阻R并联的总电阻等于多少？
4.如果两个阻值相差很大的电阻并联(R1>>R2)，其结果有何特点？
如果是串联，情况又如何？
R总 = R1 + R2 ≈R1
6.如果在保持原有并联电路中支路的数目不变，增大某一个支路中的电阻，则总电阻会增大还是会减小？
7.如果在原有并联电路中增加一条支路（该支路电阻不为0），则总电阻会增大还是会减小？

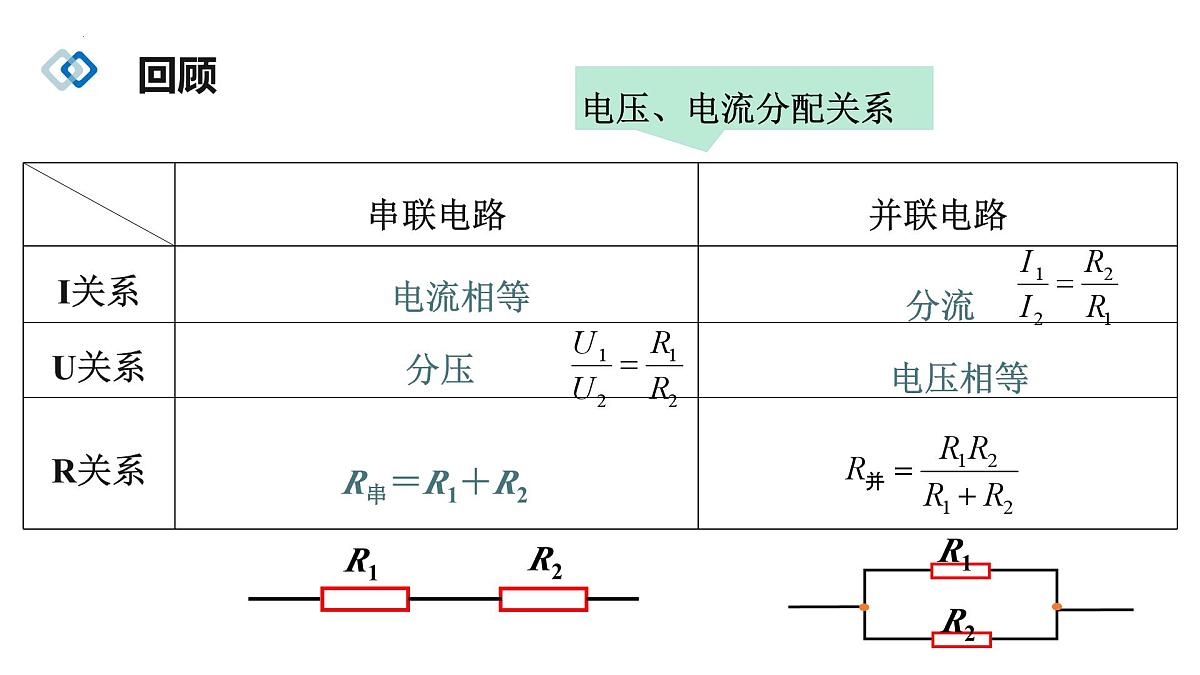

I=I1+I2+=…+In
结论：串联电路的功率分配与阻值成正比
结论：并联电路的功率分配与阻值成反比
由四个电阻连接成的电路如图所示．R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω.
(1)求a、d之间的总电阻；(2)若把42 V的电压加在a、d两端，则通过每个电阻的电流是多少？
灵敏电流计（表头）——能显示微弱的电流的仪器。可以测量10-7~10-12A的微小电流。
电路图符号：
表头内阻Rg :电流计内阻 Rg
满偏电流Ig: 指针偏转到最大值时的电流 Ig
满偏电压Ug ：电流表通过满偏电流时加在它两端的电压 Ug
Rg＝10 ΩIg＝1mAUg=IgRg=0.03V
图11.4-11 是有两个量程的电压表，当使用A、B 两个端点时，量程为0 〜10 V ；当使用A、C 两个端点时， 量程为0 〜100 V。已知表头的内阻Rg 为500 Ω，满偏电流Ig 为1 mA，求电阻R1、R2 的值。
课本P71．4.电压表改装
5. 图是有两个量程的电流表，当使用A、B 两个端点时，量程为0 〜1 A，当使用A、C 两个端点时， 量程为0 〜0.1 A。已知表头的内阻Rg 为200 Ω，满偏电流Ig 为2 mA，求电阻R1、R2 的值。
课本P71．5.电流表改装
