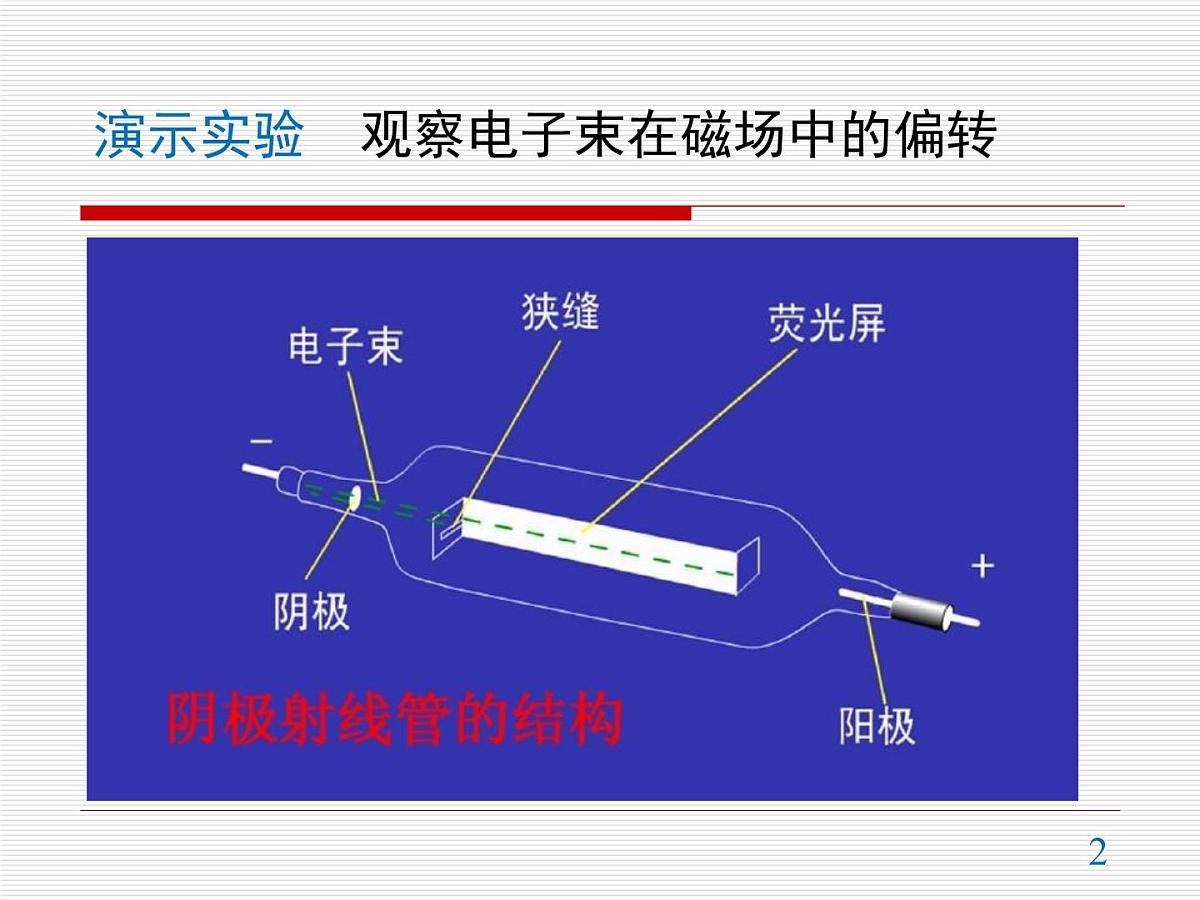

演示实验 观察电子束在磁场中的偏转

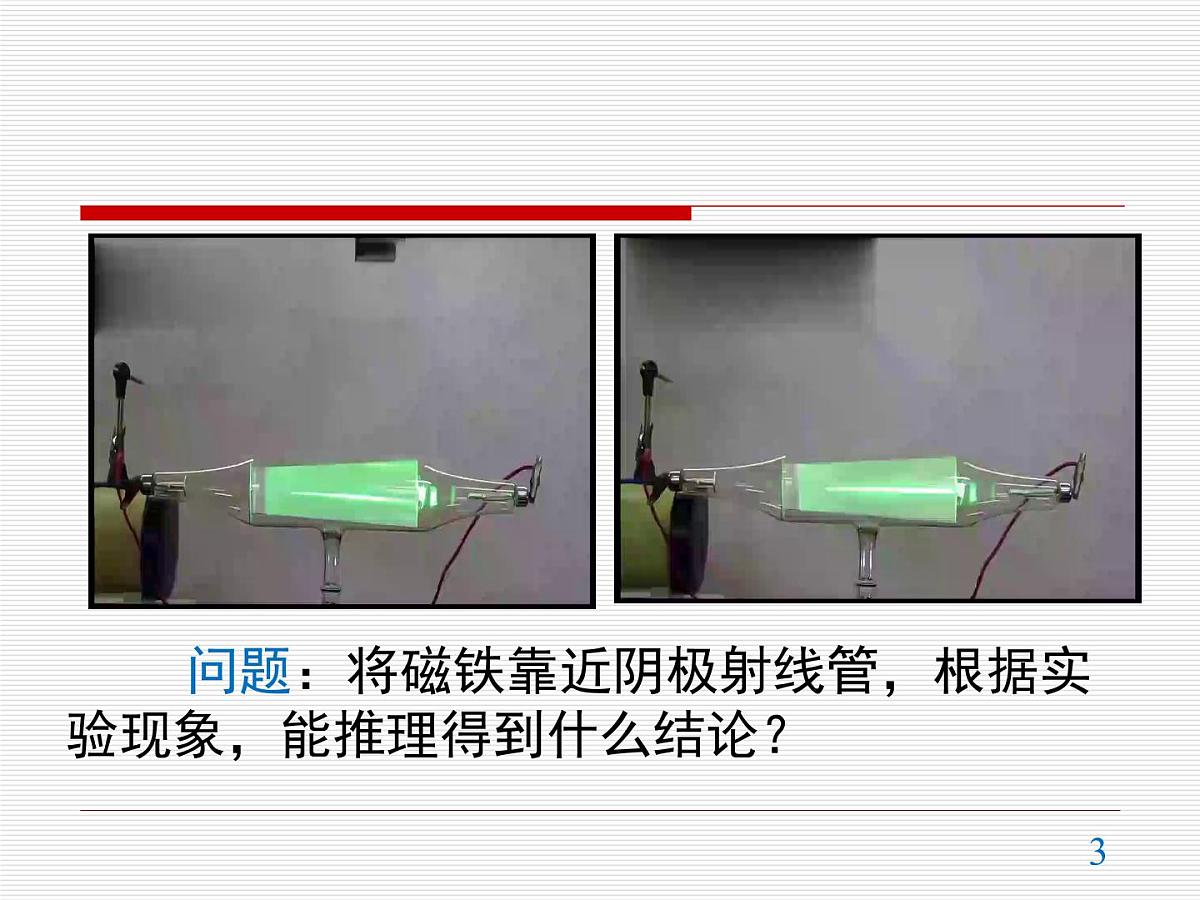

问题：将磁铁靠近阴极射线管，根据实验现象，能推理得到什么结论？

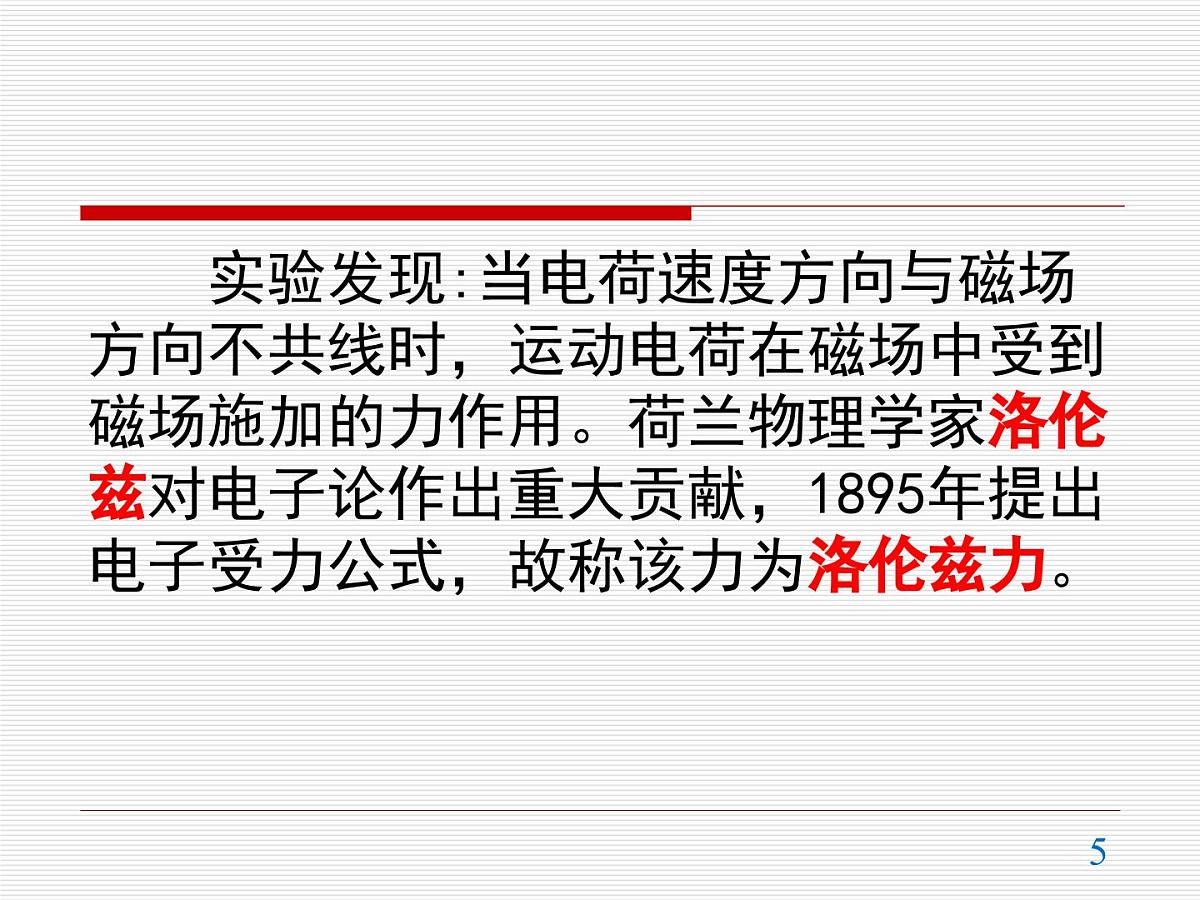

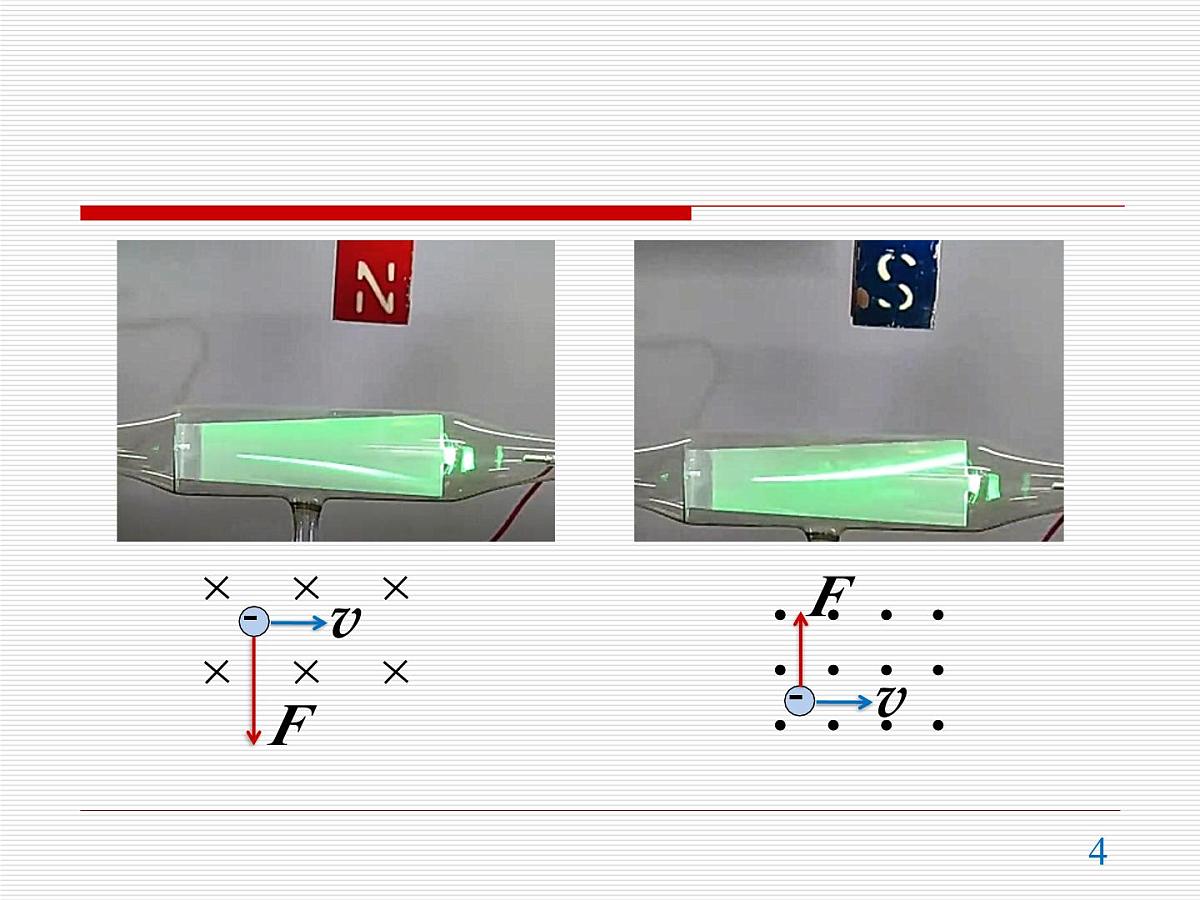

实验发现:当电荷速度方向与磁场方向不共线时，运动电荷在磁场中受到磁场施加的力作用。荷兰物理学家洛伦兹对电子论作出重大贡献，1895年提出电子受力公式，故称该力为洛伦兹力。
4岁丧母;学习成绩优异;通晓希腊语、拉丁语、英语、德语和法语.1875年获博士学位，1877年(24岁)担任莱顿大学首任理论物理学教授。荣获1902年诺贝尔物理学奖.
洛伦兹(1853-1928)(Hendrik Antn Lrentz)荷兰物理学家
1928年2月4日去世，荷兰全国为其致哀。荷兰王室和政府以及世界各地科学界均派代表参加葬礼。爱因斯坦在其墓前致悼词，称他为“我们时代最伟大、最高尚的人”。

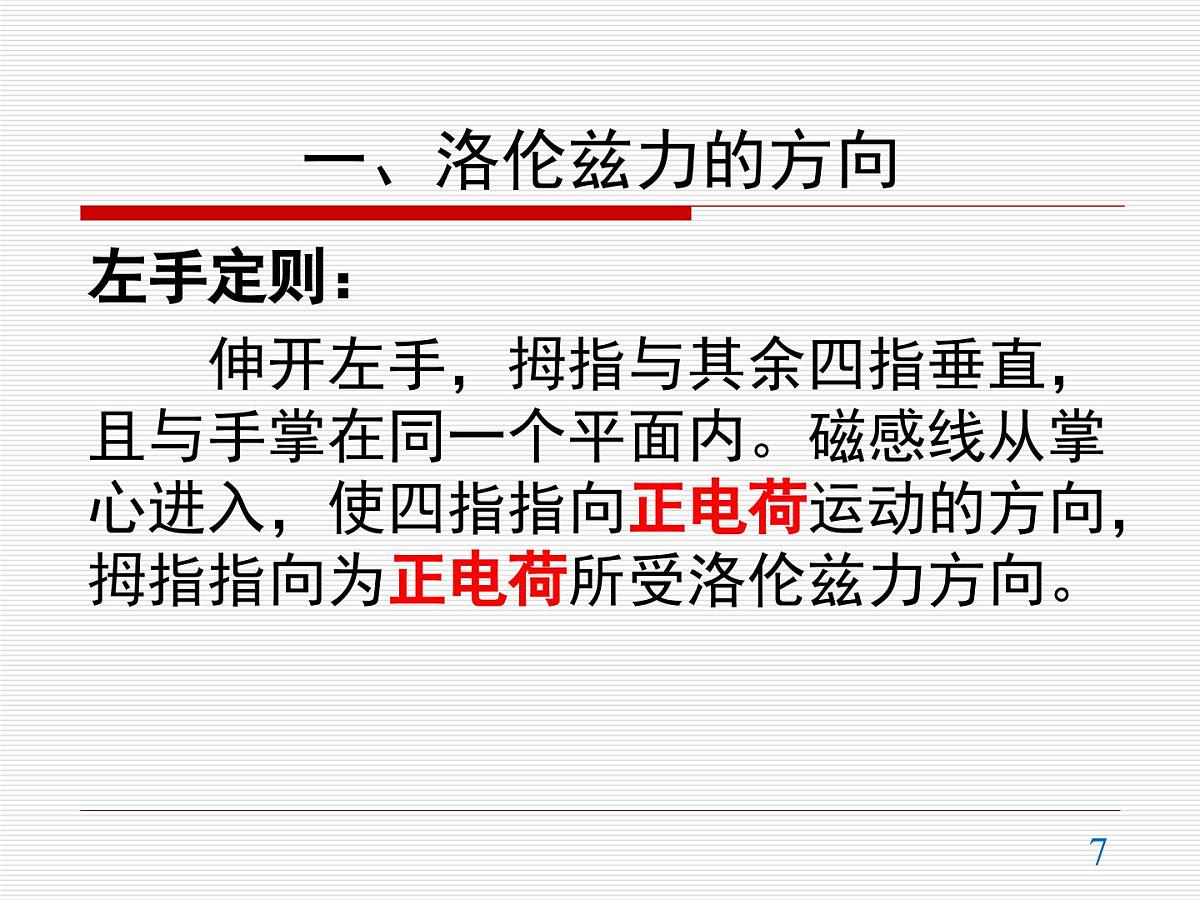

左手定则：伸开左手，拇指与其余四指垂直，且与手掌在同一个平面内。磁感线从掌心进入，使四指指向正电荷运动的方向，拇指指向为正电荷所受洛伦兹力方向。

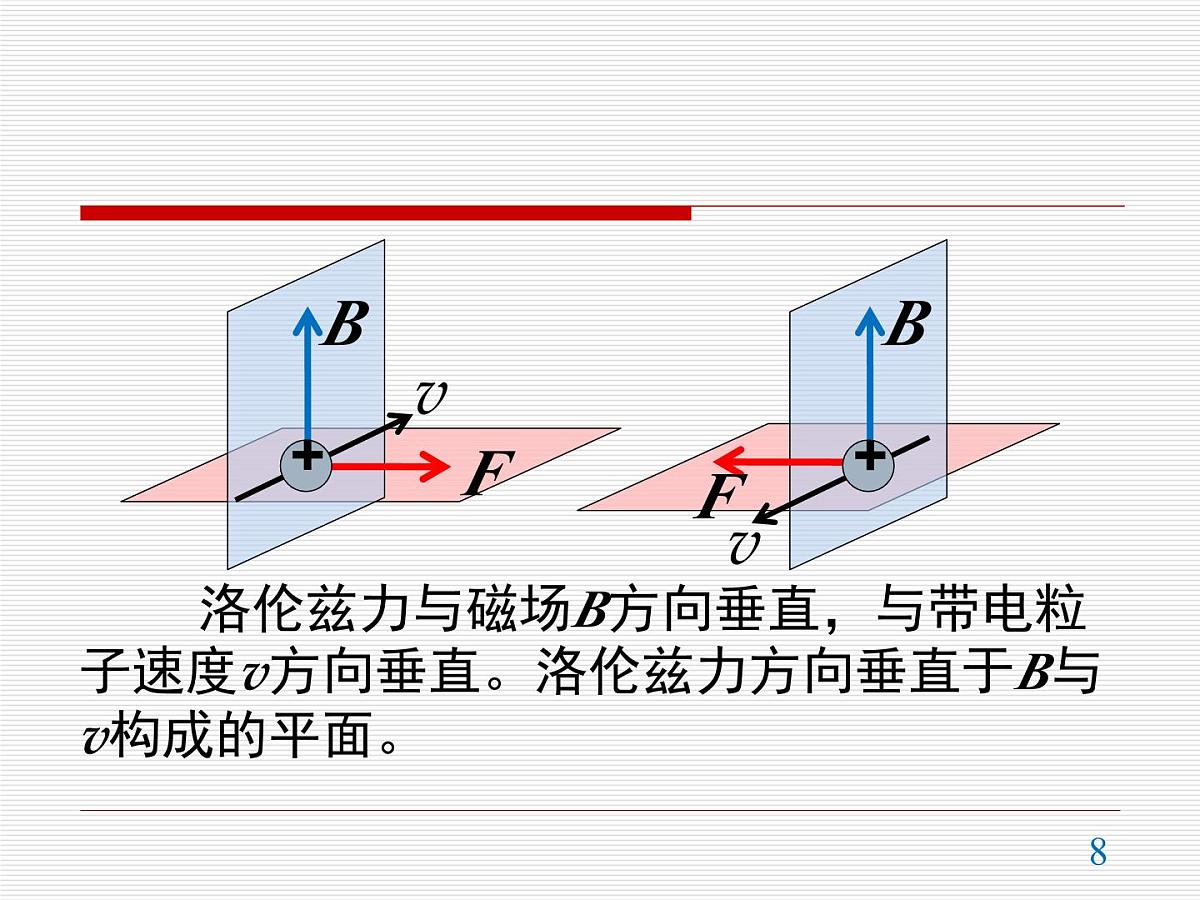

洛伦兹力与磁场B方向垂直，与带电粒子速度v方向垂直。洛伦兹力方向垂直于B与v构成的平面。
课堂练习1 画出带电粒子刚进入磁场时的洛伦兹力方向.
对于带负电的粒子，左手定则为：磁感线从掌心进入，使四指指向负电荷运动的反方向，拇指指向为负电荷所受洛伦兹力方向。
课堂练习2 匀强磁场方向如图，试画出电子刚进入磁场时受到的洛伦兹力方向.
1.v与B平行带电粒子速度方向与磁场方向平行时，不受洛伦兹力.
问题1：在t 内，等效通电导线长度是多少？问题2：等效电流I 是多大？问题3：根据安培力公式 求电荷受到的洛伦兹力.
带电粒子做直线运动等效于直线电流
等效电流为I=q/t电荷运动距离L=vt∴IL=q/t·vt=qv洛伦兹力 F=qvB
v是带电粒子相对于惯性系的速度，q是电荷量绝对值.
课堂练习3 “练习与应用”第3题
(1)求证粒子速度v=E/B时才能沿虚线通过.(2)带电粒子从右侧入射能沿虚线运动吗?
电子所受洛伦兹力的合力宏观表现为安培力
从安培力公式推导洛伦兹力公式
安培力为 F安=ILB电流 I=nSvqF安=nSvq·vtB体积Svt内电子数N=nSvt洛伦兹力F=F安/N=qvB
显像管原理示意图(俯视图)
思考与讨论：1.使电子束打在荧光屏上的A点，磁场沿什么方向？
2.使电子束打在B点，磁场沿什么方向？3.使电子束打在荧光屏上的位置由B点逐渐向A点移动，磁场应如何变化？4.如何产生按上述规律变化的磁场？
电子束打在整个荧光屏上，必须在水平方向和竖直方向都施加变化的磁场，通过线圈实现。电子束从最上一行到最下一行扫描，光点不断移动.每秒进行50场扫描，由于视觉暂留效应，看到整个荧光屏.
洛伦兹力方向左手定则：①正电荷②负电荷洛伦兹力大小 F =qvB v⊥B安培力与洛伦兹力关系导体中电荷所受的洛伦兹力，其总和在宏观上表现为导体的所受安培力。
平行金属板A、B之间有一个很强的磁场，将一束等离子体(高温下电离的气体，含有大量正负带电粒子)喷入磁场，AB两板间便产生电压。AB是直流电源的两个电极。(1)A、B板哪一个是电源的正极？(2)若AB间距为d，板间为匀强磁场，大小为B.等离子体速度为v，求发电机的电动势是多大？
从S极→N极(侧视图)正电荷向B板偏转，负电荷向A板偏转.B板电势大于A板电势.
