【跨学科实践】
1．（2024·江苏扬州）温差发电技术是绿色环保的发电技术，利用热电转换材料和两块金属板可制成简易的温差发电装置。如图所示，将发电装置的一块金属板放在冷水中，用火焰加热另一块金属板，观察到与热电转换材料连接的LED小灯珠发光。
（1）小明想利用此装置探究发电的电压与温度的关系，对此装置做了适当的改进：将LED小灯珠拆下，换成数字电压表接入电路；撤去蜡烛，将上端金属板A浸入热水中，用温度计每隔一段时间测量冷、热水的温度。测得数据如下：
①改变热源的目的是 ；
②分析表格数据，当时室温是 ℃；
③要提高发电电压可采取的办法是 、 ；（针对不同影响因素各写1条）
（2）我国科学家成功利用人体和环境的温差做出了温差电池。若该电池在1℃的温差下产生的电压，输出功率为，则输出电流为 A。
【中考新考法】

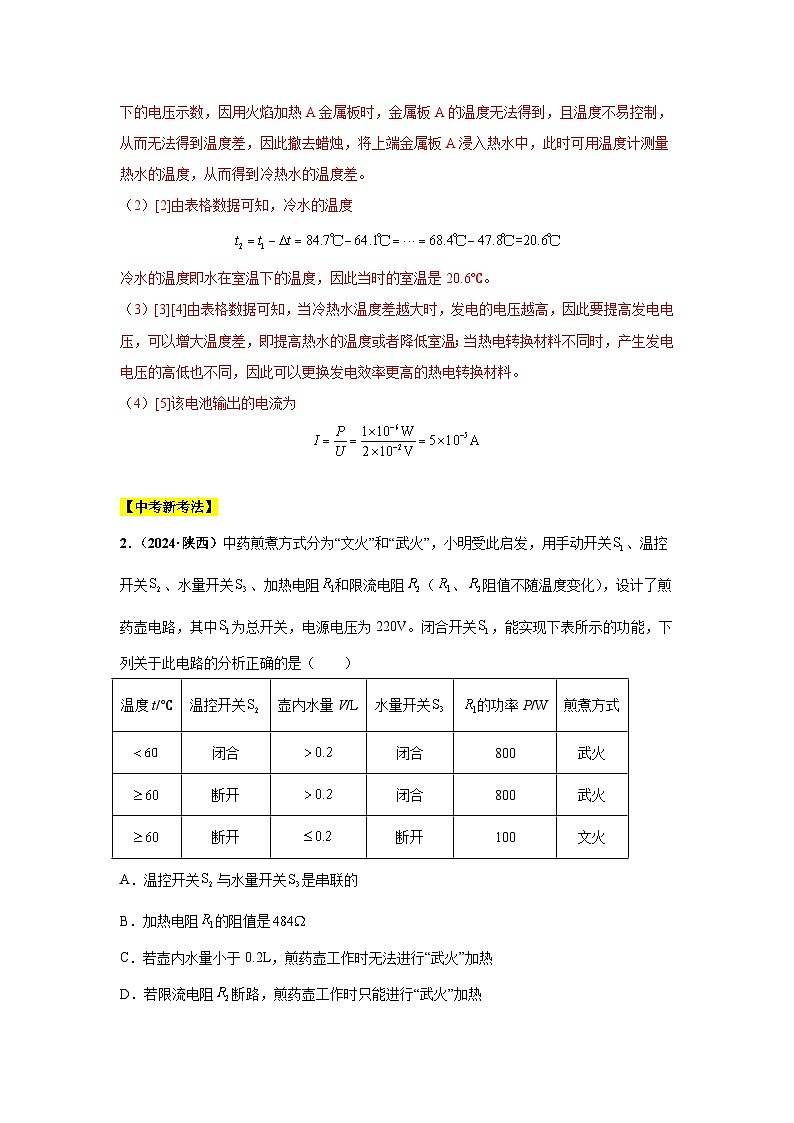

2．（2024·陕西）中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关、温控开关、水量开关、加热电阻和限流电阻（、阻值不随温度变化），设计了煎药壶电路，其中为总开关，电源电压为220V。闭合开关，能实现下表所示的功能，下列关于此电路的分析正确的是（ ）
A．温控开关与水量开关是串联的
B．加热电阻的阻值是
C．若壶内水量小于0.2L，煎药壶工作时无法进行“武火”加热
D．若限流电阻断路，煎药壶工作时只能进行“武火”加热
【结合生活实际】
3．（2024·重庆A卷）图甲是同学们自制的调光小台灯，图乙是台灯的电路原理图。电源电压为3V，R是调节亮度的变阻器，最大阻值为10Ω。灯L标有“2.5V；0.5W”字样。忽略温度对电阻的影响。求：
（1）灯L正常发光时的电阻；
（2）灯L正常发光时，变阻器R工作10min产生的热量；
（3）电源电压降为2.7V后，灯L的最小实际电功率。
【新科技新情境】

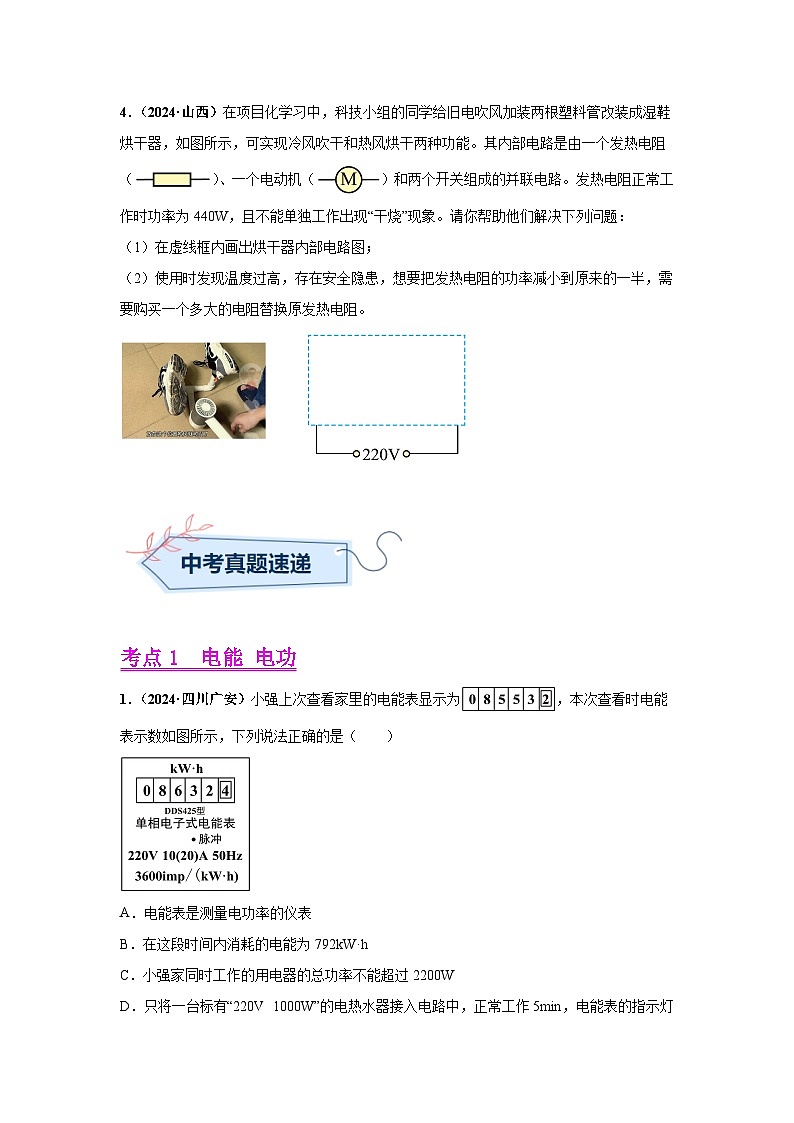

4．（2024·山西）在项目化学习中，科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器，如图所示，可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻（）、一个电动机（）和两个开关组成的并联电路。发热电阻正常工作时功率为440W，且不能单独工作出现“干烧”现象。请你帮助他们解决下列问题：
（1）在虚线框内画出烘干器内部电路图；
（2）使用时发现温度过高，存在安全隐患，想要把发热电阻的功率减小到原来的一半，需要购买一个多大的电阻替换原发热电阻。
考点1 电能 电功
1．（2024·四川广安）小强上次查看家里的电能表显示为，本次查看时电能表示数如图所示，下列说法正确的是（ ）
A．电能表是测量电功率的仪表
B．在这段时间内消耗的电能为792kW·h
C．小强家同时工作的用电器的总功率不能超过2200W
D．只将一台标有“220V 1000W”的电热水器接入电路中，正常工作5min，电能表的指示灯闪烁300次
2．（2024·重庆A卷）如图所示，小欣同学家电能表4月底的示数是 kW·h；若关闭家中其他用电器，只有电热水壶工作，电能表的指示灯闪烁300次时，刚好将1.2kg水从20℃加热到80℃，则电热水壶的加热效率为 ％。[]
3．（2024·四川泸州）小华家电茶炉的加热电阻为60.5Ω，家用电能表的信息如图所示，只将电茶炉接入220V的家庭电路中正常工作10min，电能表指示灯应闪烁 次，刚好将电茶炉内1kg的水从20℃加热至100℃，水吸收的热量为 J，电茶炉烧水的效率为 。[]
4．（2024·江苏扬州）家中应急手电筒的电路图如图所示，电源电压为3V，闭合开关，通过灯泡的电流为0.6A，忽略灯泡电阻的变化。求：
（1）灯泡电阻R；
（2）电路工作1min消耗的电能W；
5．（2024·四川宜宾）质量为500kg的物体M，与水平地面的接触面积为，用如图所示的滑轮组沿水平方向将物体M从A点匀速拉到B点，AB距离为10m，物体M在地面滑动过程中受到的阻力是其重力的0.2倍，在此过程中，因动滑轮和绳的重力以及绳与滑轮间的摩擦而做的额外功，g取。求在此过程中：
（1）物体M受到的重力；
（2）物体M对地面的压强；
（3）滑轮组对物体M做的功；
（4）如果电动卷扬机的效率是80%，求此电动卷扬机消耗的电能。
考点2 电功率
6．（2024·新疆）如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。开关S闭合后，甲、乙接入电路的电阻分别为、，此时电路的总功率为。若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为，乙的电功率为，则（ ）
A．B．
C．D．
7．（2024·四川眉山）如图所示电路，电源电压恒为10V，的最大阻值是，电流表的量程为0～0.6A，电压表的量程为0～15V，和允许通过的最大电流是1A。在保证所有元件安全情况下：闭合S、，断开，移动的滑片，电流表的示数变化范围是0.25～0.5A，电压表的最大示数是8V；若闭合S、，断开，移动的滑片，当的阻值最小是时，电压表示数是4V。下列结论中正确的是（ ）
A．的阻值是
B．灯泡的额定功率是2W
C．滑动变阻器的最大阻值是
D．两种情况电路电流的最小值与最大值之比是
8．（2024·福建）下列数据最接近实际的是（ ）
A．中学生的体重约为50NB．电热水壶的功率约为1000W
C．人步行的速度约为20m/sD．人感觉舒适的温度约为40℃
9．（2024·江苏苏州）图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω ； 1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V ； 0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动变阻器最大阻值为20Ω。以上结论正确的有（ ）
A．③④B．②③C．①②D．①④
10．（2024·山东临沂）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（ ）
A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6W
C．电动机的额定功率为0.08WD．电路的总功率为1.8W
11．（2024·四川达州）如图所示是某品牌电热毯内部电路简化图，该电热毯具有高低两档加热功能，下列说法正确的是（ ）
A．只闭合开关时，电路处于高温档
B．只闭合开关时，电路处于低温档
C．同时闭合开关、时，电路处于高温档
D．同时闭合开关、时，电路处于低温档
12．（2024·四川达州）如图所示电路，电源电压为18V保持不变，、为定值电阻，滑动变阻器最大阻值为30Ω。当滑片P位于最右端，同时闭合、时，滑动变阻器功率，电压表示数为，电流表示数为；P位于最右端，只闭合时，滑动变阻器功率为，电压表示数为，电流表示数为；将滑片P移至中点，只闭合时，滑动变阻器功率为，电压表示数为，电流表示数为。若，下列说法正确的是（ ）
A．B．C．D．
13．（2024·上海）如图所示是电烙铁工作的原理图。它正常工作时，两端的电压为220伏。在预热状态时，通过它的电流较小；在加热状态时，通过它的电流较大，则下列选项中正确的是（ ）
A．闭合开关S，此时小灯熄灭，处于预热状态
B．断开开关S，此时小灯发光，处于加热状态
C．闭合开关S，此时小灯发光，处于预热状态
D．闭合开关S，此时小灯熄灭，处于加热状态
14．（2024·四川宜宾）中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由开关控制，在下图的简化电路中不能实现要求的是（ ）
A．B．
C．D．
15．（2024·四川广安）如图甲所示电路，电源电压恒定不变，电流表量程是0~0.6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的图像分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是（ ）
A．电源电压为4VB．灯泡L正常发光时的电阻为6Ω
C．电路中允许的最大功率为2.25WD．电压表测量的是滑动变阻器R两端的电压
16．（2024·山东滨州）（多选）某次实践活动中，小滨观察了某型号家用电热水器的铭牌如图甲所示，他查看说明书发现其简化电路如图乙所示。已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)。下列分析正确的是（ ）
A．当S接“1”时，电热水器为高温挡
B．满箱水由20℃升高到70℃，水吸收的热量为1.26×107J
C．R的阻值为24.2Ω
D．断开其他用电器，仅让电热水器高温挡正常加热1min，可使图丙所示电能表的转盘转100r
17．（2024·河北）（多选）如图所示，电源电压为6V。a、b为两个电表，其中一个为电流表，一个为电压表。R1=10Ω，R2∶R3=2∶3。闭合开关S，电路总功率为P1，通过M点的电流为I1；a、b互换后再闭合开关，电路总功率为P2，通过M点的电流为I2。若P1∶P2=5∶6，I2-I1=0.1A，下列说法正确的是（ ）
A．a为电流表
B．R2的阻值为30Ω
C．将图中的电源、电表a、电表b任意互换，闭合开关，电路总功率的最小值为3W
D．将R1、R2、R3中的一个与图中的电表a互换，闭合开关，电表a的示数可能比互换前小
18．（2024·四川宜宾）（多选）我国交规规定，酒后不能开车。图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“”表示，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V，是阻值为20Ω的定值电阻，设血液酒精浓度M＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法正确的是（ ）
A．酒精气体浓度越大，电流表示数越大
B．刚达到饮酒驾驶时，R的阻值为64Ω
C．电流表示数为0.12A时，不属于饮酒驾驶
D．达到饮酒驾驶，电路消耗的最小功率为1.44W
19．（2024·四川泸州）（多选）如图所示电路中，电源电压为4.5V，滑动变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V，在AB之间接入不同的电学元件，可以进行不同的实验，在确保电路安全且实验能够顺利进行的情况下，下列说法中正确的是（ ）
A．在AB间接入一个阻值为10Ω的定值电阻，探究电流与电压关系实验时，电压表示数变化范围为1.5~3V
B．探究电流与电阻的关系实验中，控制AB间电压是3V时，在AB间接入电阻的阻值范围是5~40Ω
C．在AB间接入一个大约100Ω的未知电阻，调节滑动变阻器滑片的位置，就能够测量出该电阻的阻值
D．在AB间接入小灯泡，调节滑片，使电压表示数从2V变到3V，测得电流表示数从0.25A变到0.3A，则灯泡的电功率增大了0.05W
20．（2024·四川成都）（多选）如图所示电路，电源电压恒定不变，定值电阻R1与R2阻值相同。让滑动变阻器R3的滑片位于中点，只闭合开关S2时，电压表V的示数为2V；开关S2、S3闭合，S1断开时，电流表A1的示数为0.2A。将R3的滑片移到b端，三个开关都闭合时，电流表A2的示数为0.4A，电路消耗的总功率为P1；开关S1、S2闭合，S3断开时， 电路消耗的总功率为P2。下列结果正确的是（ ）
A．电源电压为9VB．R3的最大阻值是60Ω
C．P1=3WD．P2=0.3W
21．（2024·甘肃白银）如图所示，电能表的读数为 度；该电路中能接入的用电器总功率最大为 W。
22．（2024·江苏盐城）在“对家庭用电的调查研究”综合实践活动中，小明发现家中电能表表盘如图所示，该电能表的示数为 kW·h，他家同时工作的用电器总功率不能超过 W。小明想测家中电水壶的功率，只让电水壶在电路中工作，当指示灯闪烁了48次，用时1min，则该电水壶的功率为 W。
23．（2024·河南）图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为10Ω，闭合开关S，电流表示数为0.2A，则电源电压为 V，干路电流为 A，此时灯泡L的电功率为 W。
24．（2024·四川达州）如图甲所示，将定值电阻与规格为“40Ω 2A”的滑动变阻器连入电源电压恒定不变的电路中。移动滑片P，的电功率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压 V，的阻值为 Ω，电路的最大电功率为 W。
25．（2024·河北）如图所示为某储水式电热水器的铭牌，它表明该热水器的额定电压为 V。若该热水器正常工作3000s，可将一箱装有额定容量的水从25℃加热到50℃，则这个过程中水吸收的热量为 J，热水器的效率为 %（结果保留整数）。水的密度为1.0×103kg/m3，水的比热容为4.2×103J/(kg·℃)。
26．（2024·四川眉山）如图所示电路，电源电压恒定，滑动变阻器R标有“ 2A”，灯泡L标有“4V 2W”，灯泡电阻不变。S闭合，滑片P在R的中点时，灯泡正常发光，则电源电压为 V。当P移到最右端时，电路的总功率 W（结果保留一位小数）。
27．（2024·江苏苏州）电热水器是利用电流的 效应工作的。小明利用电能表测量电热水器实际功率来判断家里的电压是否正常。他观察家中的电能表示数如图甲所示为 kW·h，现仅接通一台如图乙所示的电热水器，观察到电能表指示灯1min内闪烁80次，则1min内消耗电能为 J，其两端电压 （高于/等于/低于）220V。
28．（2024·山东烟台）如图甲所示，电源电压恒定，为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为 V，滑动变阻器R的最大阻值为 Ω，电阻消耗的最大功率和最小功率之比为 。
29．（2024·四川达州）定值电阻R和灯泡L，其电流随两端电压的变化图像如图所示。若将R与L串联在4V电源两端，则R与L消耗的电功率之比为 ；若将R与L并联在2V的电源两端，电路消耗的总功率为 W。
30．（2024·四川达州）某彩色电视机的铭牌如图所示，其额定电功率为 W，额定电流是 A。当它正常工作时，60s内消耗的电能为 J。
31．（2024·重庆B卷）将标有“2A”但最大阻值未知的滑动变阻器R1、阻值为15Ω的R2和标有“2.5V 1.25W”的灯泡L（不计灯泡电阻变化）接入如图所示的电路，其中电源具有6V和另一电压未知的档位，电压表量程为0~3V，电流表量程为0~0.6A。灯泡的额定电流为 A。将电源调到电压未知的档位，只闭合开关S和S2，当R1接入电路的阻值为其最大阻值的时，灯泡正常发光，移动滑片使R1接入电路的阻值增大6Ω，电流表示数变化了0.2A。保障电路安全，只闭合开关S和S1，通过调节滑动变阻器及电源电压，电路的最大功率和最小功率之差为 W。
32．（2024·四川南充）如图所示，电源电压不变，电流表的量程为，定值电阻，，为滑动变阻器，其最大阻值为50，滑动变阻器的滑片在b端时，电流表的读数为，则电源电压为 ，在保证电路安全的情况下，滑动变阻器的功率范围为 。
33．（2024·湖南）小明给爷爷房间设计了一个夜灯工作的电路模型，如图所示。电源电压恒为6V，地灯L1标有“6V 3W”字样，床灯L2标有“6V 6W”字样。
（1）闭合开关S1，断开开关S2，灯 发光；
（2）求L2正常工作时的电阻R2；
（3）闭合开关S1、S2，求整个电路工作1min消耗的电能。
34．（2024·甘肃白银）小明家买了一个既可烤肉、又可以吃火锅的的多档位电火锅，其内部电路原理如图所示，部分参数如表所示，均为发热电阻，的阻值为。旋转开关S，让其和触点1和2、2和3或3和4接触时，可实现不同档位的转换；
（1）使用中温档时旋转开关应该旋转到跟 触点接触的位置，简单说明理由 ；
（2）电加热器电路中的阻值各为 、 ；
（3）在高温档模式下，向锅内装温度为的水，高温档连续正常工作，水温升高到，这时电火锅的加热效率是 。[电热丝的电阻不随温度变化，，水吸收的热量跟电火锅消耗的电能的比值叫做加热效率]
35．（2024·陕西）如图，是小明家新购置的便携式电热水杯及其相关参数。
（1）电热水杯正常工作时的电流是多少？
（2）电热水杯正常工作时，其加热电阻阻值是多少？
36．（2024·安徽）如图所示的电路中，电源两端电压为U=9V，R1、R2、R3均为定值电阻，其中R2=45Ω，R3=30Ω。
（1）当闭合开关S和S1，断开开关S2时，求R3两端的电压U3；
（2）当开关S、S1和S2均闭合时，求电流表的示数I；
（3）当闭合开关S，断开开关S1和S2时，电压表示数为6V，求R1消耗的电功率P。
37．（2024·河北）如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。
（1）求滑片置于A时，电路中的电流；
（2）求电源电压；
（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。
38．（2024·四川眉山）小龙设计了一个自动注水喷淋系统，电路原理如图甲所示。控制电路的电源电压，为定值电阻，圆柱体水箱底面积，为压敏电阻置于水箱底部，阻值随水位变化关系如图乙。工作电路包括注水系统和喷淋系统，电源电压。电磁铁线圈电阻忽略不计。
①当水箱内的水位上升到2m时，通过电磁铁线图的电流，衔铁恰好被吸下，注水系统停止工作，此时电流表示数；
②当水位下降到1m时，衔铁恰好被拉起，注水系统开始工作，此时电流表示数。
求：
（1）当水箱内水位达到2m时，控制电路中压敏电阻的电功率；
（2）定值电阻的阻值；
（3）已知喷淋系统一直喷水，每秒钟喷水恒为，注水系统工作时，每秒钟给水箱注水恒为，水箱注满一次水，工作电路消耗的电能。
39．（2024·江西）下图是某电热水壶铭牌上的部分参数。
（1）该电热水壶正常工作时的电功率是多少？
（2）该电热水壶正常工作5min，求电流所做的功；
（3）在220V的家庭电路中，若将该电热水壶接在额定电流为5A的接线板（插座）上使用，请通过计算判断是否安全？
40．（2024·上海）在下图所示的电路中，电阻R1的阻值为10Ω，电源电压为15V。
（1）①求此时通过电阻R1的电流I1。
（2）②把滑动变阻器R2与电流表（量程为0-0.6A）以某种方式接入电路中，发现电路中最小电功率为27W。
a.判断电阻R1与电阻R2的连接方式，并说明理由。
b.求电路中滑动变阻器的最大阻值Rmax。
c.求电路中的最大电功率Pmax。
41．（2024·四川达州）如图所示，电源电压恒定不变。电流表量程0~3A，电压表量程0~15V，滑动变阻器标有“40Ω 1A”字样，已知阻值为30Ω。当滑片P置于最左端，开关S置于1时，电流表示数为0.8A；当滑片P置于中点，开关S先后置于1、2时，电流表示数之比为4∶5。求：
（1）电源电压；
（2）电阻的阻值；
（3）当S置于2时，在保证电路安全的前提下，整个电路的最小电功率。
42．（2024·江苏连云港）小明家的电水壶的内部电路如图甲所示，其中为电热丝，S是电源开关，是温控开关（水温达到100℃，自动由加热状态切换为保温状态）。该电水壶的部分重要参数如图乙所示。已知电源电压为220V。求：
（1）当开关S闭合，断开时，电路中的电流。
（2）当开关S和均闭合时，的电功率。
（3）在加热状态下，该电水壶工作50s消耗的电能。
43．（2024·四川宜宾）如图甲所示，已知电源电压4.5V保持不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的规格为“4V 1.2W”，其电流与电压的关系图像如图乙。试求：
（1）灯泡正常发光时的电流；
（2）当滑片P滑到某一位置时，电压表的示数为2.5V，此时电路的总功率；
（3）在电路安全情况下，调节滑片P，当灯泡的电功率最小时，灯泡L的阻值；
（4）用一个阻值为30Ω的定值电阻替换灯泡L，调节滑片P，当滑动变阻器的功率为0.15W时，滑动变阻器连入电路的阻值。
44．（2024·四川广安）如图所示，电源电压为6V恒定不变，灯泡L标有“2V 0.4W”的字样（忽略温度对灯丝电阻的影响），滑动变阻器标有“60Ω 1A”的字样，电流表量程为0~0.6A，电压表量程为0~3V。
（1）求灯泡L正常发光时的电阻。
（2）当、均闭合，接b，滑动变阻器滑片移到最大阻值处时，电流表示数为0.4A，求的阻值。
（3）在保证电路安全的情况下，求整个电路电功率的变化范围。
45．（2024·重庆B卷）如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中的阻值为48.4Ω，和均为阻值不变的电热丝，饮水机有加热和保温档，正常工作时，保温档功率为110W。[]
（1）求饮水机在保温档正常工作时的电流；
（2）当只有饮水机工作时，将3kg水从10℃加热到100℃，加热前后公园安装的数字式电能表示数如图乙所示，求饮水机的加热效率；
（3）为节能减排，相关部门计划在该公园安装如图丙所示的太阳能电池为饮水机供电。已知晴天太阳能电池一天能发电0.4kW·h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天。饮水机每天正常工作加热时间计为3h，保温时间计为8h，求至少要安装多大面积的太阳能电池。
46．（2024·四川南充）如图甲所示为某品牌电热水壶。该型号电热水壶内部简化电路如图乙，额定电压为，具有加热、保温两挡。保温挡的额定功率为，双触点开关只能在触点1和、和3及3和4之间切换。、是两个阻值不变的发热元件，其中。现将此电热水壶装入初温为的水，接到的家庭电路中，选用加热挡加热至。已知该电热水壶加热效率为，，。求：
（1）电热水壶中水吸收的热量；
（2）加热挡的电功率；
（3）需要的加热时间。
考点3 焦耳定律
47．（2024·四川宜宾）（多选）如图是探究电流热效应的实验装置，两个相同透明容器中密封着等量的空气和电阻、，其中，。下列说法正确的是（ ）
A．只闭合，可以探究电流通过导体产生的热量与电阻的关系
B．只闭合，若电路中的电流为0.2A，通电1min电阻产生的热量为12J
C．闭合和，通过的电流是电流的0.5倍
D．闭合和后，左侧U形管内液柱的高度差和右侧的高度差一样
48．（2024·江苏扬州）冬季雨雪严重时，温度极低的雨水在高铁电网上迅速结冰，发生的物态变化是 ，此过程 热，对铁路道岔通电融雪除冰利用了电流的 效应。
49．（2024·江苏盐城）芯片体积小，元件密集。当芯片中有电流通过时，由于芯片元件有 ，不可避免地会产生热量，这种现象称为电流的 效应。为了不影响芯片的性能，通常让散热部件与芯片紧密结合，来降低芯片的温度，这是通过 的方式改变芯片内能。
50．（2024·安徽）如图所示，电源两端电压为6V，电阻R2=20Ω，闭合开关S，电压表示数为4V，则通电100s整个电路产生的热量为 J。
51．（2024·四川广安）如图所示，电源电压恒定不变，甲、乙为两只相同的电表。当开关闭合、断开时，甲、乙两电表示数之比为5∶3，则两电表均为 （选填“电压表”或“电流表”）。一段时间后，电阻产生的热量为；现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻产生的热量为，则为 。
52．（2024·四川成都）小张想设计一个有“低温”、“中温”和“高温”三个挡位的电加热器，其电路图如图所示，电源电压为220V，R1、R2是电热丝，开关S接触相邻的两个触点。她准备了三根电热丝，R1=242Ω，另外两根电热丝的阻值分别是121Ω和242Ω，R2应该选取阻值为 Ω的电热丝。开关S接触“1”、“2”两个触点时，通电1min，电流产生的热量是 J。
53．（2024·四川遂宁）在甲图所示的电路中，闭合开关，再闭合开关，电流表的示数变大，此时两电流表指针都指在刻度盘的中央，均如乙图所示，则通过的电流为 A， ，在相同时间内两电阻产生的热量之比 。
54．（2024·新疆）如图所示的电路，定值电阻的阻值为10Ω，定值电阻的阻值为20Ω，闭合开关S后，电流表A的示数为0.10A。求：
（1）电阻两端的电压；
（2）电源电压；
（3）整个电路在1min内产生的热量。
55．（2024·福建）小闽设计的车载可加热果蔬搅拌机工作电路图如图。电热丝R的阻值为，电动机标有“12V 24W”字样。闭合开关S、，电动机正常工作。求：
（1）电源电压。
（2）闭合开关S、，电动机1min内消耗的电能。
（3）闭合开关S、，通电100s，电热丝R产生的热量。
56．（2024·江苏苏州）某电饭锅的电路如图所示，发热盘内有发热电阻和分压电阻，S是温控开关，当S接a时，电饭锅处于高温挡，通过的电流为4A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25A。求：
（1）的阻值；
（2）电饭锅高温挡的功率；
（3）保温16min，分压电阻产生的热量。
57．（2024·四川遂宁）某电热水壶的额定电压为220V，额定加热功率为1000W，电热丝R在电路中的位置如图所示。[]求：
（1）正常工作时，电热丝的电阻R；
（2）用该电热水壶把质量为1kg的水从20℃加热至100℃，水吸收的热量；
（3）在第（2）问中，水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要多少秒？
热水温度/℃
84.7
74.8
73.0
70.8
69.5
68.4
冷热水温差/℃
64.1
54.2
52.4
50.2
48.9
47.8
电压U/V
5.39
5.27
4.57
4.25
4.16
3.90
温度t/℃
温控开关
壶内水量V/L
水量开关
的功率P/W
煎煮方式
闭合
闭合
800
武火
断开
闭合
800
武火
断开
断开
100
文火
型号
额定电压
220V
额定容量
80L
额定频率
50Hz
额定最高温度
75℃
额定功率
3000W
防水等级
IP×4
额定内压
0.8MPa
出厂编号
物理量
参数
额定电压
中温档功率
低温档功率
电热水壶
容量
2.3L
额定电压
220V
额定功率
1500W
