【跨学科实践】

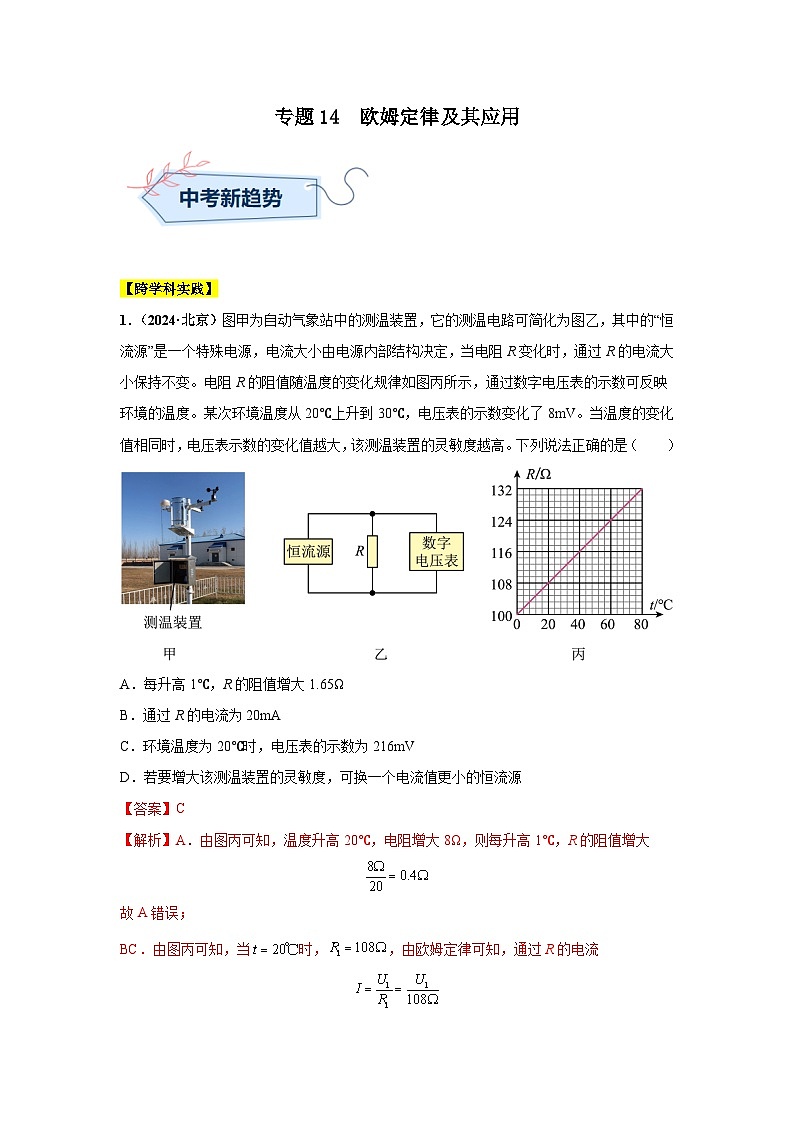

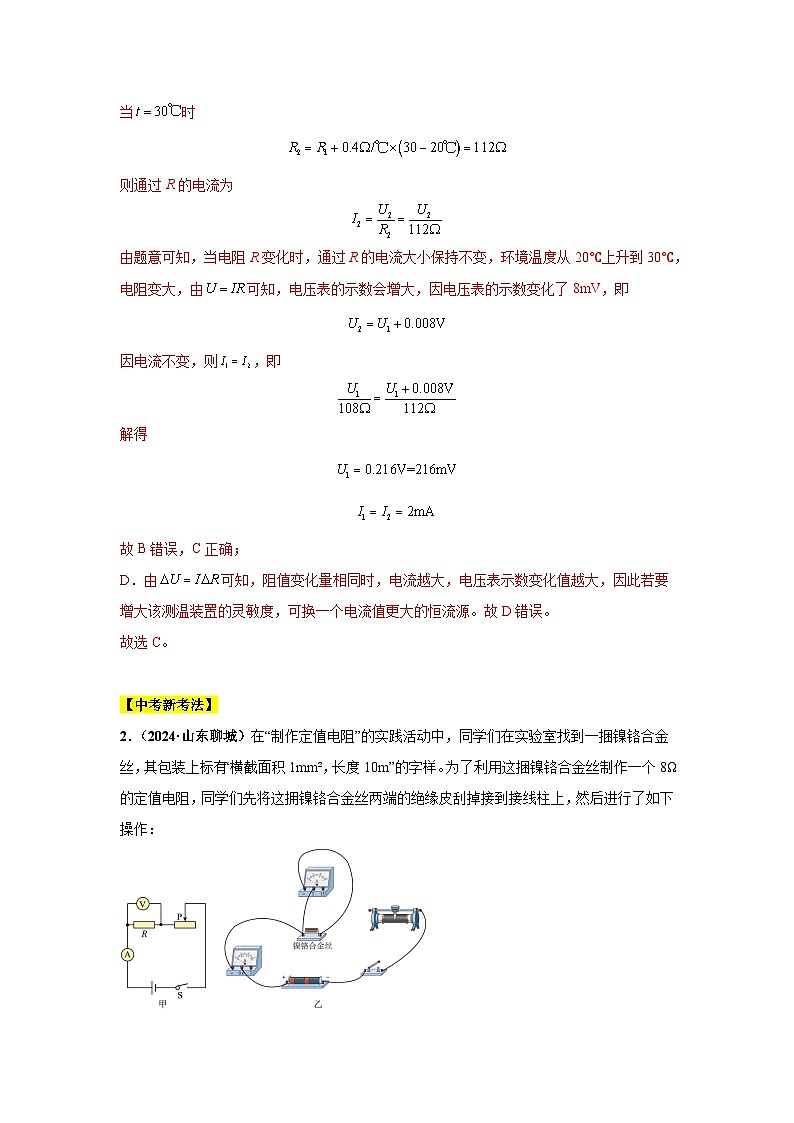

1．（2024·北京）图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是（ ）
A．每升高1℃，R的阻值增大1.65Ω
B．通过R的电流为20mA
C．环境温度为20℃时，电压表的示数为216mV
D．若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
【中考新考法】
2．（2024·山东聊城）在“制作定值电阻”的实践活动中，同学们在实验室找到一捆镍铬合金丝，其包装上标有“横截面积1mm²，长度10m”的字样。为了利用这捆镍铬合金丝制作一个8Ω的定值电阻，同学们先将这拥镍铬合金丝两端的绝缘皮刮掉接到接线柱上，然后进行了如下操作：
(1)根据甲图的电路图，以笔画线将乙图的实物电路连接完整 （要求：导线不能交叉）。
(2)闭合开关后，移动滑动变阻器滑片的过程中发现电流表、电压表均有示数，但始终不变化，出现这一现象的原因可能是________（填字母）。
A．镍铬合金丝短路B．镍铬合金丝断路
C．滑动变动器短路D．滑动变阻器断路
(3)排除故障后闭合开关，移动滑动变阻器的滑片改变这捆镍铬合金丝两端的电压，测得多组电压及电流的值，将数据填入表格中。第三次实验时，电流表的示数如下图所示，则测得的电流为 A，计算该次的电阻值为 Ω（计算结果保留两位小数）。
(4)为了确定这捆镍铬合金丝的电阻，上表在设计时还应增加的一项内容为 。
(5)根据实验的计算结果，制作8Ω的定值电用应截取长度约为 m的镍铬合金丝。
考点1 电流与电压和电阻的关系

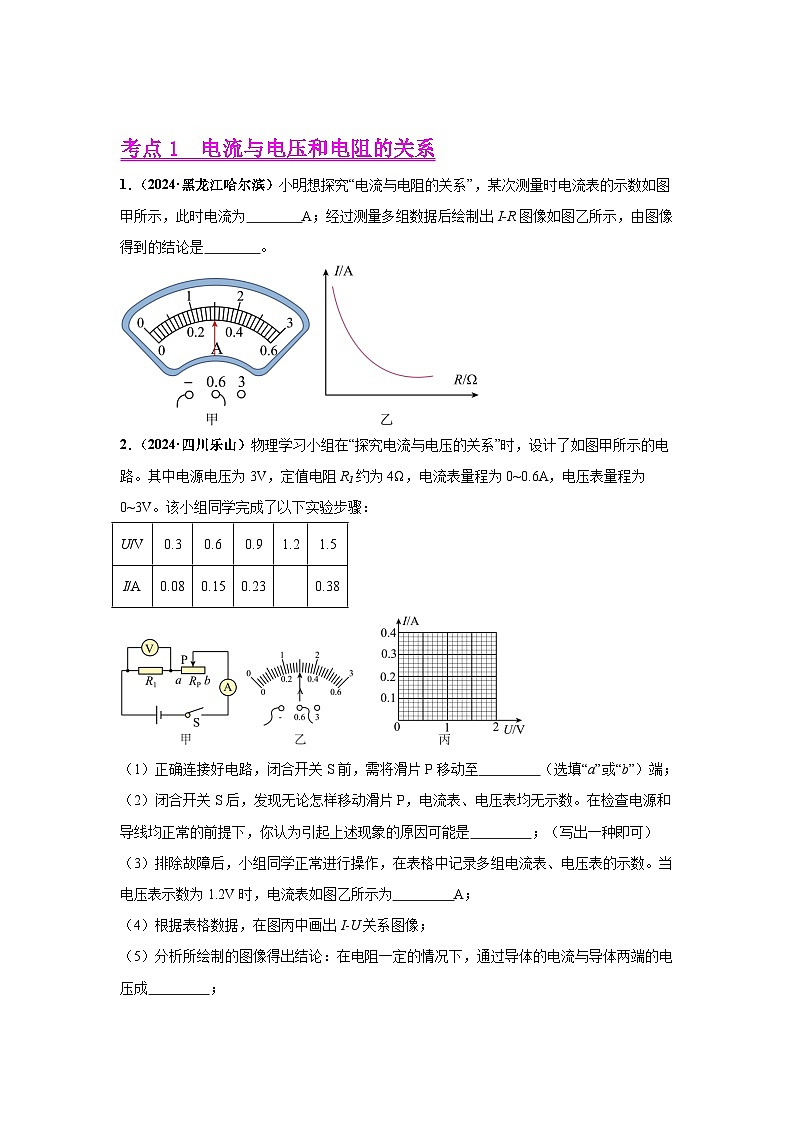

1．（2024·黑龙江哈尔滨）小明想探究“电流与电阻的关系”，某次测量时电流表的示数如图甲所示，此时电流为 A；经过测量多组数据后绘制出I-R图像如图乙所示，由图像得到的结论是 。
2．（2024·四川乐山）物理学习小组在“探究电流与电压的关系”时，设计了如图甲所示的电路。其中电源电压为3V，定值电阻R1约为4Ω，电流表量程为0~0.6A，电压表量程为0~3V。该小组同学完成了以下实验步骤：
（1）正确连接好电路，闭合开关S前，需将滑片P移动至 （选填“a”或“b”）端；
（2）闭合开关S后，发现无论怎样移动滑片P，电流表、电压表均无示数。在检查电源和导线均正常的前提下，你认为引起上述现象的原因可能是 ；（写出一种即可）
（3）排除故障后，小组同学正常进行操作，在表格中记录多组电流表、电压表的示数。当电压表示数为1.2V时，电流表如图乙所示为 A；
（4）根据表格数据，在图丙中画出I-U关系图像；
（5）分析所绘制的图像得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；
（6）该小组同学认为还需更换不同阻值的定值电阻重复上述操作，你认为他们这么做的目的是 。
3．（2024·宁夏）某同学利用如图甲所示的电路探究“电流与电阻的关系”，电源电压恒为3V；
（1）请用笔画线代替导线，将图甲电路补充完整；
（2）闭合开关后，观察到电流表有示数，电压表无示数；则故障可能是 ；
（3）排除故障后，继续实验，测量并记录实验数据，根据实验数据画出电流与电阻关系的图像如图乙所示（实验中各电路元件完好）；分析图像可知实验中控制定值电阻两端电压为 V不变，并发现 Ω的定值电阻实验数据是错误的；去除错误数据，分析剩余数据得出的结论是：当导体两端电压一定时，通过导体的电流与导体的电阻成 ；
（4）利用以上实验器材，还可以完成的电学实验是 。（写出一个即可）
4．（2024·辽宁）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制 不变；
（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）；
（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端；
（4）试触时发现电压表和电流表的指针均不偏转。为查找故障，闭合开关，保持导线ab的a端不动，将b端依次接到A、B和C接线柱，电压表的指针均偏转，电流表指针均不偏转。若电路中只有一处故障，则发生的故障是 ；
（5）排除故障后，闭合开关，通过移动 的位置改变电阻两端的电压，测量电阻两端的电压U和对应的电流I，记录的实验数据如下表所示；
分析表格中的数据，发现电压与其对应电流的比值 ，从而得出结论： 。
5．（2024·山东菏泽）某班级在“探究电流与电压的关系”分组实验中，所用电源电压为3V，定值电阻R阻值为5Ω，滑动变阻器的规格为“20Ω 1A”，各仪器均完好。请完成下列问题：
（1）用笔画线代替导线，将图甲电路连接完整，要求：滑动变阻器滑片P向右移动时电阻变大，导线不交叉；
（2）检查电路时，发现电流表指针如图乙所示，接下来正确的操作是 ；
（3）闭合开关进行实验，移动滑片P到某一位置，电压表的示数如图丙所示，示数为 V；
（4）一小组展示实验数据如表格所示，其他小组发现有一次实验数据是拼凑的，请你指出是第 次实验数据，依据是： ；
（5）分析表格中有效实验数据，初步得出：导体的电阻一定时，通过导体的电流与导体两端的电压成 。
6．（2024·甘肃兰州）小林用如图甲所示的电路“探究电流与电阻之间的关系”。实验器材如下：电压恒为4.5V的电源一个，电流表、电压表各一个，阻值分别为5Ω、10Ω、15Ω、25Ω、30Ω的定值电阻各一个，滑动变阻器两个：（10Ω，2A）、（20Ω，1A），开关一个，导线若干。
（1）若小林选择器材、连接电路均正确，闭合开关后发现，无论怎样移动滑动变阻器的滑片P，两电表均无示数，取下电压表，使其分别接触电路中的a、b两点，c、d两点和d、e两点时，电压表均无示数，由此可判断电路中发生的故障可能是 ；
（2）排除故障后，小林在c、d两点间依次接入5Ω、10Ω、15Ω、25Ω和30Ω的定值电阻，得到表中的五组数据，完成实验并得出实验结论，则他选用的滑动变阻器是 （选填“”或“”）；
（3）实验中，小林将25Ω的定值电阻换成30Ω接入c，d两点间后，直接闭合开关，电压表的示数会 （选填“变大”或“变小”），接下来他应该将滑动变阻器的滑片P向 （选填“左”或“右”）移动，直至电压表的示数为 V；
（4）小林又设计了如图乙所示的电路测量未知电阻的阻值，已知电流表的量程为0~0.6A，电源电压恒为4.5V，他先将A、B两点直接用导线连接，调节滑片P，当电流表的示数为0.6A时，保持滑片P的位置不动，再将未知电阻接入A、B之间，此时发现电流表的指针恰好指在刻到度盘的正中央位置，则的阻值为 Ω。
7．（2024·江苏常州）小组同学探究“欧姆定律”．
（一）小明探究“电流与电压的关系”．实验器材为：3节干电池（每节电池的电压恒为1.5V）、开关S、定值电阻、电流表、电压表、滑动变阻器、导线。
（1）请在图甲中以笔画线代替导线完成电路连接，要求：电流表、电压表均使用大量程（测量时再选择合适的量程），电压表测量的电压；
（2）闭合开关前，应将滑动变阻器的滑片P移至 端；
（3）闭合开关S，发现电流表无示数、电压表有示数，则电路故障可能是 ；
A．处发生短路 B．处发生断路
C．处发生短路 D．处发生断路
（4）排除电路故障，移动滑动变阻器的滑片P，测得多组数据．进行实验④时，电压表、电流表的示数如图乙所示，请将数据记录在表格内；
（5）分析实验数据，可得探究结论： ；
（二）小华利用如图甲所示的电路，附加数个阻值不同的定值电阻，探究“电流与电阻的关系”，测得实验数据如表格所示；
（6）小华完成实验①后，进行实验②，具体操作为：首先，断开开关S，将定值电阻由5Ω换成10Ω；接着，闭合开关S，调节滑动变阻器的滑片P时，眼睛应观察 表直至其示数为 ；
（7）分析实验数据，可得探究结论： 。
考点2 欧姆定律
8．（2024·江苏宿迁）在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是（ ）
A．使用“”量程，只测量的电流
B．使用“”量程，只测量的电流
C．使用“”量程，分别测量支路和干路的电流
D．使用“”量程，分别测量支路和干路的电流
考点3 欧姆定律在串、并联电路中的应用
9．（2024·四川内江）在如图所示的电路中，电源电压恒为12V，定值电阻R1的阻值为5Ω，滑动变阻器R2标有“50Ω2A”的字样，电流表的量程为0～3A。闭合开关S，滑动变阻器的滑片P从最右端（R2=50Ω）移动到连入电路中的电阻值为20Ω处，电流表的示数从I1变为I2，则I2与I1之差为（ ）
A．2.40AB．2.64AC．0.36AD．4.40A
10．（2024·江苏常州）海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（ ）
A．B．
C．D．
11．（2024·山东菏泽）如图所示，电源电压恒定。下列说法正确的是（ ）
A．只闭合，电阻R与灯泡L并联
B．只闭合，电压表测量电阻R两端电压
C．先闭合，再闭合，灯泡L亮度变大
D．先闭合，再闭合，电流表示数变大
12．（2024·黑龙江牡丹江）如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（ ）
A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变
C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大
13．（2024·黑龙江大庆）如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V读数与电流表读数的比值变大
B．电流表读数与电流表读数的差值变大
C．电流表读数变小，电压表V读数变大
D．电压表V读数与电流表读数的比值变小
14．（2024·四川广元）小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都不变。闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（ ）
A．滑动变阻器接入电路的电阻变大，灯泡变暗B．电流表示数变大，电压表示数变小
C．电压表示数与电流表示数的比值变小D．可以将滑动变阻器滑片滑到最左端
15．（2024·山东聊城）（多选）小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片P与物体M可一起移动，当物体M相对导轨向后移动时，电表示数增大；当物体M相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是（ ）
A．B．
C．D．
16．（2024·辽宁）（多选）如图，电路中电源电压恒为4.5V，滑动变阻器R上标有“25Ω；1A”字样，灯泡L的额定电流为0.3A。灯泡L工作时的相关数据如下表所示。通电过程中，下列说法正确的是（ ）
A．滑片向右滑动，灯泡亮度增加
B．滑片在最右端时，灯泡的阻值是5Ω~7.5Ω之间的某值
C．当R接入电路的阻值为10Ω时，电压表的示数为2.5V
D．为使滑片在最左端时灯泡正常发光，应在电路中串联一个5Ω电阻
17．（2024·江苏宿迁）新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至处，调节的阻值，使电路中电流为0.6A。
(1)求电阻箱接入电路的阻值；
(2)调节为时，电流表示数为0.3A，求此时电压表示数；
(3)为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
18．（2024·江苏常州）如图所示的电路中，电源电压恒定，小灯泡L标有“6V 3.6W”字样（忽略温度变化对灯丝电阻的影响），滑动变阻器标有“200Ω 1.25A”字样，定值电阻阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V，求：
（1）小灯泡的额定电流
（2）小灯泡的电阻
（3）只闭合开关S、，小灯泡恰好正常发光，求电源电压
（4）只闭合开关S、，在保证电路元件安全的前提下，求滑动变阻器接入电路的电阻范围
19．（2024·甘肃兰州）小明家所在的小区要修建一个景观池，景观池的造型是一个底面积大小为的长方体水槽，图甲是小明为小区景观池设计的自动补水系统示意图，其中控制电路的电源电压恒为9V，为保护电阻，R是一个固定于景观池底部的压敏电阻，它在水中的有效受力面积为。在最高、最低水位设计深度变化范围内，压敏电阻R的阻值与其所受压力的大小变化关系如图乙所示。当控制电路中的电流时，弹簧将衔铁拉起，工作电路接通，水泵开始为景观池供水；当控制电路中的电流时，电磁铁将衔铁吸合，工作电路断开，水泵停止为景观池供水，（计算时不考虑电磁铁线圈的阻值和压敏电阻的厚度，）求：
（1）保护电阻的阻值？
（2）景观池最低水位设计深度？
（3）景观池每次补水的最大质量？
次数
电压U/V
电流I/A
电阻R/Ω
1
1.0
0.10
10.00
2
2.0
0.21
9.52
3
3.0
U/V
0.3
0.6
0.9
1.2
1.5
I/A
0.08
0.15
0.23
0.38
数据序号
1
2
3
4
5
电压U/V
1.60
1.90
2.20
2.50
2.80
电流I/A
0.16
0.19
0.22
0.25
0.28
实验次数
第1次
第2次
第3次
第4次
电压/V
0.5
1
1.2
2
电流/A
0.1
0.2
0.24
0.4
实验次数
1
2
3
4
5
R/Ω
5
10
15
25
30
I/A
0.60
0.30
0.20
0.12
0.10
实验序号
①
②
③
④
1.0
2.0
3.0

I/A
0.2
0.4
0.6

实验序号
①
②
③
④
R/Ω
5
10
15
20
I/A
0.6
0.3
0.2
0.15
电流I/A
0.30
0.25
0.20
0.12
电阻/Ω
10.0
8.0
7.5
5.0
