【结合生活实际】

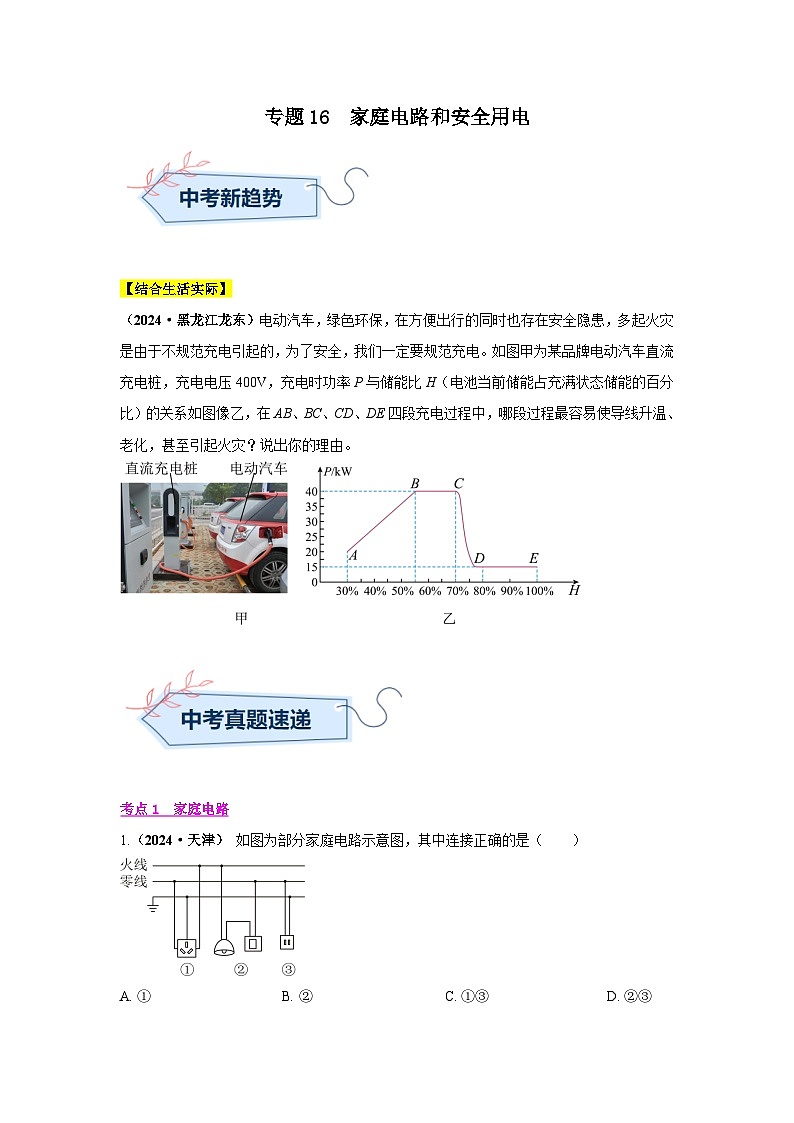

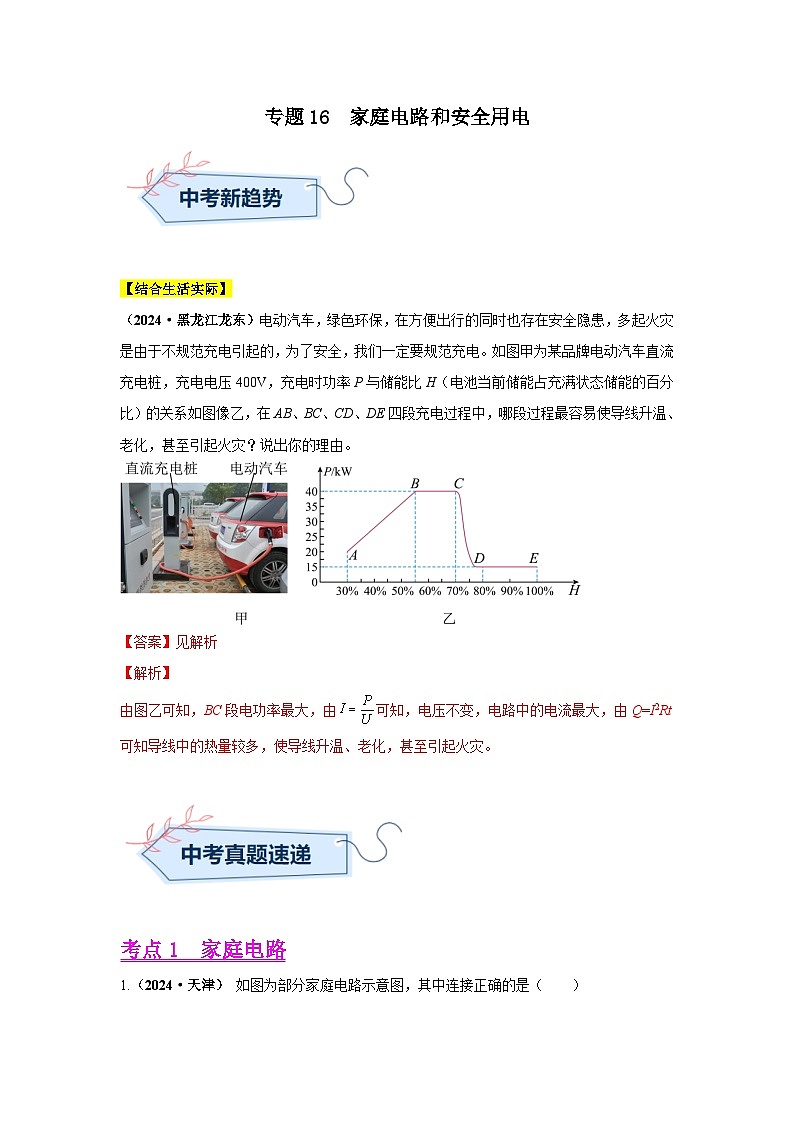

（2024·黑龙江龙东）电动汽车，绿色环保，在方便出行的同时也存在安全隐患，多起火灾是由于不规范充电引起的，为了安全，我们一定要规范充电。如图甲为某品牌电动汽车直流充电桩，充电电压400V，充电时功率P与储能比H（电池当前储能占充满状态储能的百分比）的关系如图像乙，在AB、BC、CD、DE四段充电过程中，哪段过程最容易使导线升温、老化，甚至引起火灾？说出你的理由。
【答案】见解析
【解析】
由图乙可知，BC段电功率最大，由可知，电压不变，电路中的电流最大，由Q=I2Rt可知导线中的热量较多，使导线升温、老化，甚至引起火灾。
考点1 家庭电路
1.（2024·天津） 如图为部分家庭电路示意图，其中连接正确的是（ ）
A. ①B. ②C. ①③D. ②③
【答案】A
【解析】
①三孔插座与其他用电器并联，接线是“左零右火上地线”，即三孔插座的上孔接地线，左孔接零线，右孔接火线，故①正确；
②开关应接在火线与用电器之间，图中开关接在零线与用电器之间，故②错误；
③由图知，两孔插座与其他用电器并联，接线是“左零右火”，即左孔接零线，右孔接火线，故③错误。
故A符合题意，BCD不符合题意。
故选A。
2. （2024·黑龙江齐齐哈尔）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
A. 电能表是测量家庭电路中正在工作的用电器总功率的仪表
B. 保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C. 控制灯泡的开关和它所控制的灯泡，位置可以互换
D. 连接三孔插座的导线中，a导线是零线，b导线是火线
【答案】D
【解析】
A．电能表是测量家庭电路中消耗电能多少的仪表，故A错误；
B．铜丝和铁丝的熔点较高，不能及时熔断，起不到保护作用，故B错误；
C．控制灯泡的开关和它所控制的灯泡是串联的，开关必须接在火线和用电器之间，故C错误；
D、三孔插座的正确接法是“左零右火上接地”。连接三孔插座的导线中，a导线是零线，b导线是火线，a、b外的导线是地线，故D正确。
故选D。
3. （2024·广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A. 电风扇短路B. 插座两孔短路
C. 输电线甲a、b两点之间断路D. 输电线甲b、c两点之间断路
【答案】D
【解析】
A.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，若电风扇短路，LED灯与电风扇并联，电路处于短路状态都不能工作，故A不符合题意；
B.若插座两孔短路，电路处于短路状态，电风扇和LED灯均不能正常工作，故B不符合题意；
C.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲a、b两点之间断路，电风扇和LED灯均能正常工作，故C不符合题意；
D.若输电线甲b、c两点之间断路，则LED灯能正常工作，电风扇停止工作，用试电笔检测插座两孔，插座左孔通过ab连接到火线，氖管均发光，故D符合题意。
故选D。
4. （2024·吉林）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
【答案】
【解析】
开关接在灯泡与火线直接，控制灯泡，灯泡的另一侧接零线，插座的右孔接火线，如下图所示：

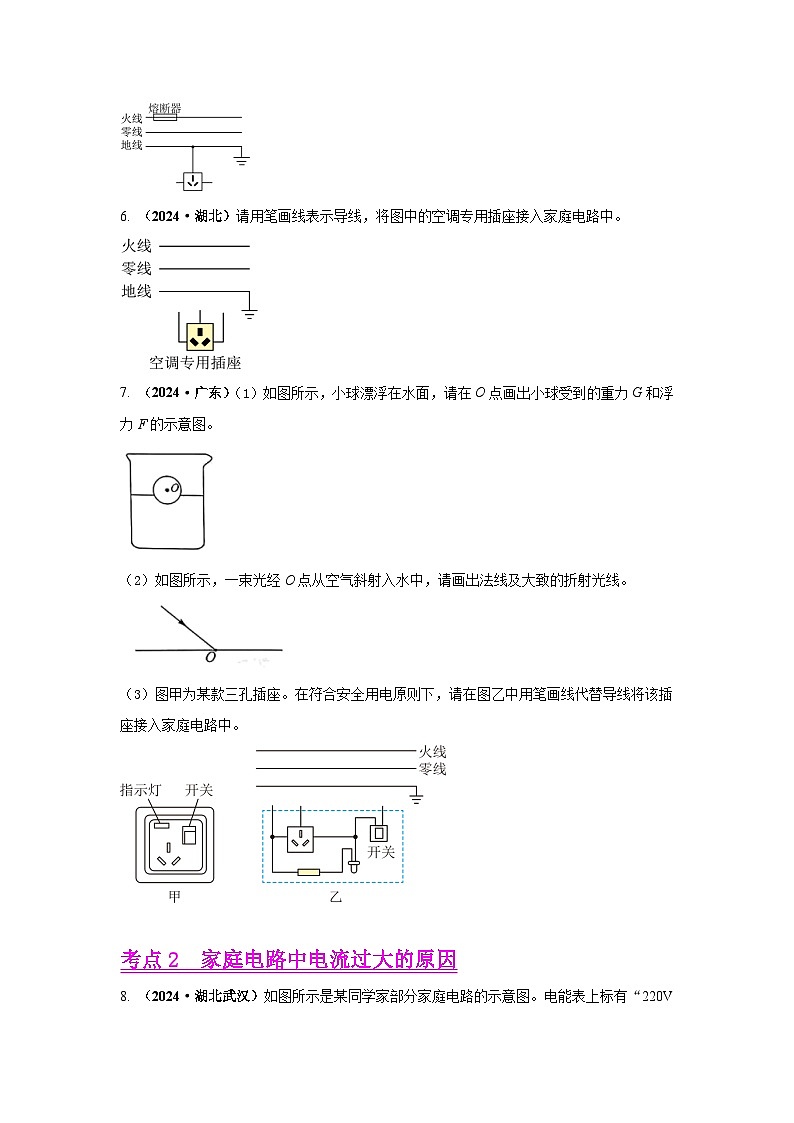

5. （2024·陕西A卷）如图，请将图中的三孔插座正确接入家庭电路。
【答案】
【解析】
三孔插座的连接的原则是左边的孔连接零线，右边的孔连接火线，中间的孔接地线，如图所示：
6. （2024·湖北）请用笔画线表示导线，将图中的空调专用插座接入家庭电路中。
【答案】
【解析】
三孔插座应根据“左零右火上接地”的原则接入电路，作图如下：
7. （2024·广东）（1）如图所示，小球漂浮在水面，请在O点画出小球受到的重力G和浮力F的示意图。
（2）如图所示，一束光经O点从空气斜射入水中，请画出法线及大致的折射光线。
（3）图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
【答案】（1）（2）（3）
【解析】
（1）乒乓球漂浮在水面上，受到的浮力等于重力，重力方向竖直向下，浮力方向竖直向上，作用点都画在O点，故作图如下：
（2）过入射点O且垂直于分界面的直线称为法线，由空气斜射入水中，折射角小于入射角，折射光线靠近法线。光路如下图所示：
（3）开关在干路上，指示灯与三孔插座并联，为了保护电路，开关需要接在火线上，三孔插座遵循左零右火中接地的原则连接，故如图所示：
考点2 家庭电路中电流过大的原因
8. （2024·湖北武汉）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A. 照明灯的开关接在了零线与灯泡之间B. 用电器的总功率过大
C. 电热水壶的内部电路短路D. 接入电热水壶的插座短路
【答案】C
【解析】
A．照明灯的开关接在了零线与灯泡之间，不会造成电路电流过大，空气开关跳闸，故A不符合题意；
B．电能表上标有“220V 10（40）A”字样，电路允许最大电功率
正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，所以造成空气开关跳闸的原因不是用电器的总功率过大，故B不符合题意；
C．电热水壶的内部电路短路时，闭合电热水壶上的开关，会造成电路电流过大，空气开关跳闸，故C符合题意；
D．若接入电热水壶的插座短路，在电热水壶插头接入插座之前，电路电流就会过大，造成空气开关跳闸，故D不符合题意。
故选C。
9. （2024·黑龙江齐齐哈尔）小龙在使用家中的插线板时发现：插线板上指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）根据上述现象可判断，插线板正常使用时，指示灯和插孔是______（选填“串联”或“并联”）的；
（2）如图所示，小龙发现爸爸在使用插线板时，未将插头完全插入插孔内。小龙认为插头未完全插入插孔与插头完全插入插孔时相比，插脚连接处发热更多，存在安全隐患。请你根据所学的电学知识，说明小龙判断的依据。______
【答案】 ①. 并联 ②. 见解析
【解析】
（1）[1] 如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔是并联的，可以独立工作，互不影响。
（2）[2] 插头未完全插入插孔内时，插脚的连接处接触面积较小，电阻变大，根据可知相同时间内产生热量较多，存在安全隐患。
考点3 安全用电
10.（2024·湖北）下列做法符合安全用电原则的是（ ）
A. 电水壶紧靠插线板烧水
B. 更换灯泡前先断开电路
C. 在电暖器上烘烤衣物
D. 插座上的插头长期不拔
【答案】B
【解析】
A．生活用水是导体，电水壶紧靠插线板烧水，溅出的水会导致短路和触电，故A不符合题意；
B．更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B符合题意；
C．在电暖器上烘烤衣物易引发火灾，故C不符合题意；
D．插座上的插头长期不拔会发热，引起线路安全事故，故D不符合题意。
故选B。
11. （2024·陕西A卷）下列做法不符合安全用电原则的是（ ）
A. 使用试电笔时用手接触笔尾金属体B. 厨房和卫生间使用防水插座
C. 在高压电线附近放风筝D. 手机充电时不接打电话
【答案】C
【解析】
A．使用试电笔时，手不能接触试电笔尖，但要接触笔尾金属体，故A不符合题意；
B．生活中的用水是导体，故厨房和卫生间使用防水插座，故B不符合题意；
C．高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故C符合题意；
D．手机在开机状态下充电时，此时辐射非常大或有爆炸的危险，所以充电时不要接打电话，故D不符合题意。
故选C。
12. （2024·甘肃临夏）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A. 发现有人触电，应立即切断电源后再施救
B. 洗衣机、电冰箱等用电器可以使用两脚插头
C. 为了安全，使用试电笔时不能接触笔尾的金属体
D. 家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
【答案】A
【解析】
A．发现有人触电时，防止二次触电，应立即切断电源后再施救，故A正确；
B．洗衣机、电冰箱等用电器具有金属外壳，需要使用三孔插座，使金属外壳接地，故B错误；
C．使用试电笔时需要接触笔尾的金属体，而不能接触笔尖的金属体，故C错误；
D．家庭电路安装空气开关是当电路中电流过大时立即切断电路，起保护作用，故D错误。
故选A。
13. （2024·山东滨州）关于生活用电，下列符合安全用电要求的是（ ）
A. 图甲：控制用电器的开关接在零线和用电器之间
B. 图乙：家用电冰箱外壳可以不接地线
C. 图丙：可以使用导线绝缘皮破损的插头
D. 图丁：电动自行车应在规定位置停放充电
【答案】D
【解析】
A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符合题意。
故选D。
14. （2024·内蒙古赤峰）生活中，我们应有安全用电意识。下列做法符合安全用电要求的是（ ）
A. 导线绝缘皮破损后继续使用B. 有金属外壳的家用电器需要接地
C. 电器起火时，未切断电路就泼水灭火D. 用湿手触摸电路开关
【答案】B
【解析】
A．使用绝缘皮破损的导线，易引发触电事故，故A不符合题意；
B．有金属外壳的家用电器，其外壳一定要接地，当用电器外壳意外带电，电流会导入大地，防止造成触电事故的发生，故B符合题意；
C．电器起火时，首先应切断电源，为防止触电，不能用水扑灭，故C不符合题意；
D．用湿手触摸电路开关，容易发生触电事故，故D不符合题意。
故选B。
15. （2024·江苏无锡）下列做法中符合安全用电原则的是（ ）
A. 在电线上晾晒衣物B. 私拉电线给电瓶车充电
C. 在高压线下放风筝D. 用电器的金属外壳接地
【答案】D
【解析】
A．湿衣服容易导电，在电线上晾晒衣服容易造成触电事故，故A不符合题意；
B．私拉电线给电瓶车充电可能会引起触电或火灾，故B不符合题意；
C．高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故C不符合题意；
D．家用电器金属外壳接地，是为了防止外壳带电而发生触电事故，故D符合题意。
故选D。
16. （2024·黑龙江绥化）“安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A. 人站在地上接触火线
B. 使用绝缘皮破损的电线
C. 开关接在火线与灯泡之间
D 多个大功率用电器同时使用
【答案】C
【解析】
A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。
故选C。
17. （2024·黑龙江龙东）如图所示的各种做法中，不符合安全用电原则的是（ ）
A. 手要接触笔尾金属体
B. 同时使用多个大功率用电器
C. 开关要接在火线与用电器之间
D. 冰箱的金属外壳接地
【答案】B
【解析】
A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能接触笔尖，否则容易发生触电事故，故A不符合题意；
B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故B符合题意；
C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的开关要连接在火线与用电器之间，故C不符合题意；
D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选B。
18. （2024·吉林）家用洗衣机和电热水器可以独立工作，它们是_____________联的。洗衣服时，湿手不能触摸开关，因为自来水是_____________，会存在安全隐患。
【答案】 ①. 并 ②. 导体
【解析】
[1]家用洗衣机和电热水器可以独立工作，互不影响，因此它们是并联的。
[2]自来水是导体，湿手不能触摸开关，否则容易发生触电事故。
19. （2024·广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触________而触电；三孔插座的①插孔对应的接线柱必须接________，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
【答案】 ①. 火线 ②. 地线
【解析】
[1]插座如果安装在低处，幼儿玩耍时接触火线会发生触电现象，所以插座最好安装在较高处。
[2]三孔插座的①插孔对应的接线柱必须接地线，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
