【中考新考法】

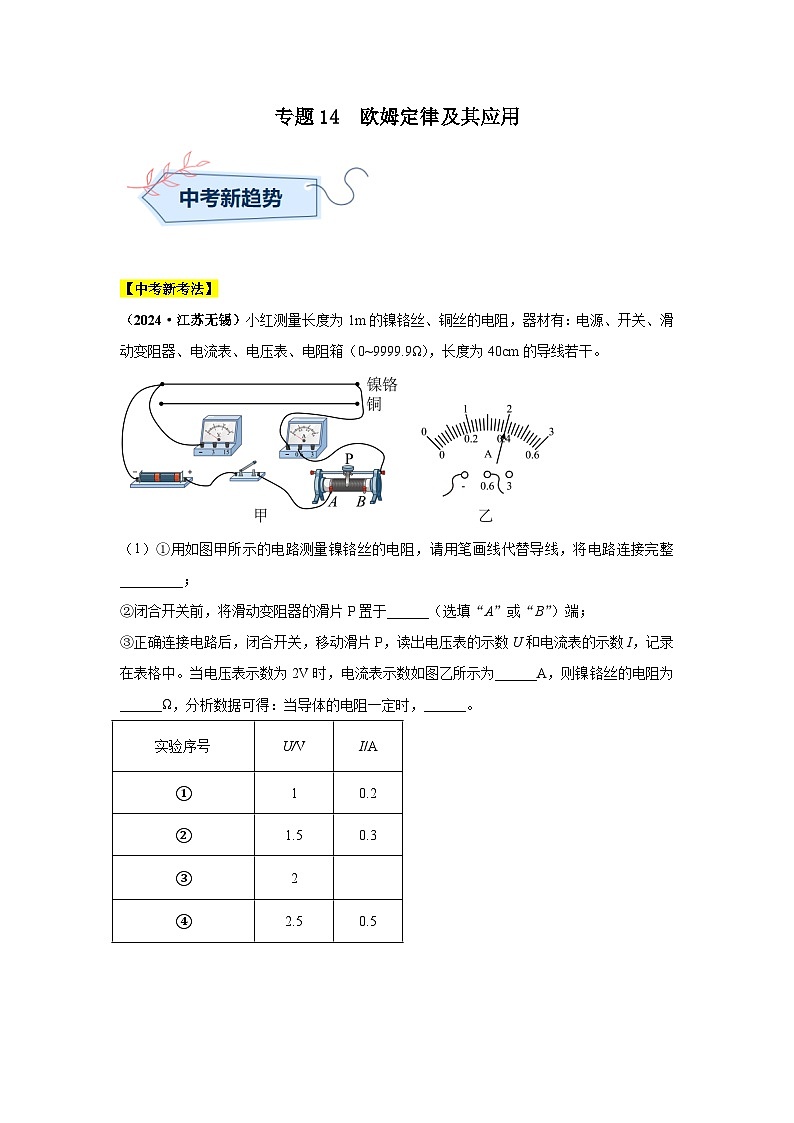

（2024·江苏无锡）小红测量长度为1m的镍铬丝、铜丝的电阻，器材有：电源、开关、滑动变阻器、电流表、电压表、电阻箱（0~9999.9Ω），长度为40cm的导线若干。
（1）①用如图甲所示的电路测量镍铬丝的电阻，请用笔画线代替导线，将电路连接完整_________；
②闭合开关前，将滑动变阻器的滑片P置于______（选填“A”或“B”）端；
③正确连接电路后，闭合开关，移动滑片P，读出电压表的示数U和电流表的示数I，记录在表格中。当电压表示数为2V时，电流表示数如图乙所示为______A，则镍铬丝的电阻为______Ω，分析数据可得：当导体的电阻一定时，______。

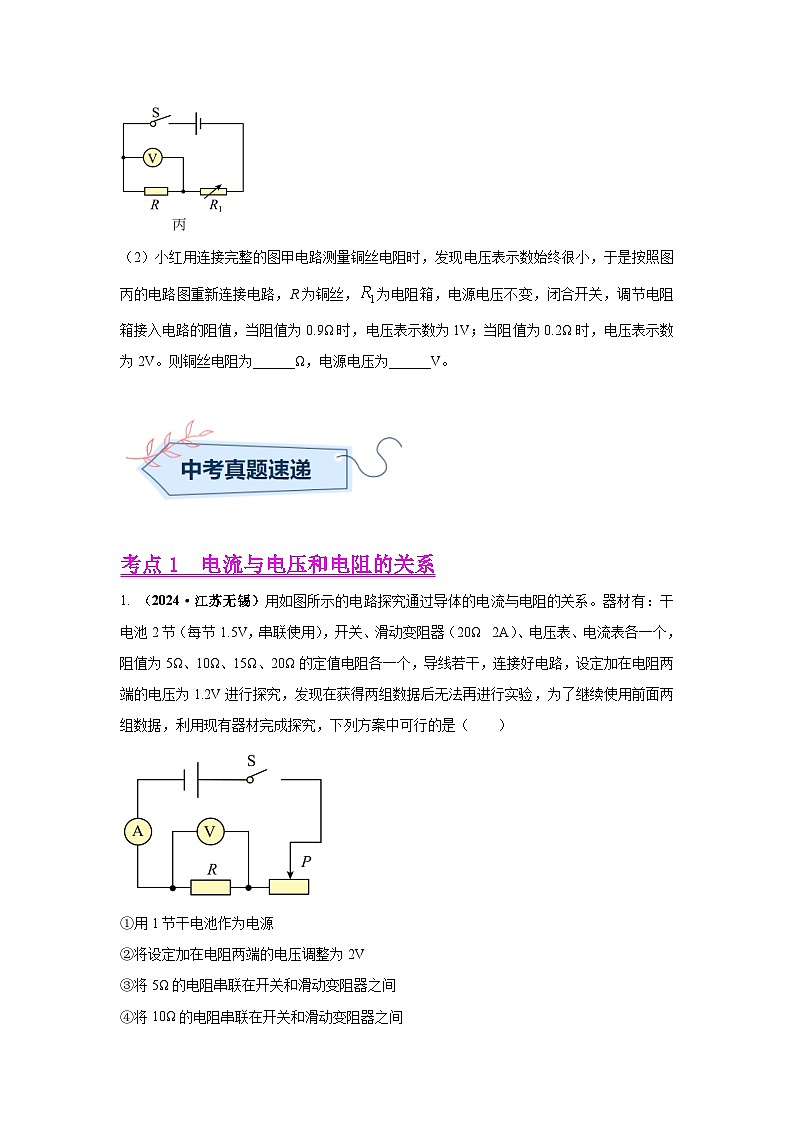

（2）小红用连接完整的图甲电路测量铜丝电阻时，发现电压表示数始终很小，于是按照图丙的电路图重新连接电路，R为铜丝，为电阻箱，电源电压不变，闭合开关，调节电阻箱接入电路的阻值，当阻值为0.9Ω时，电压表示数为1V；当阻值为0.2Ω时，电压表示数为2V。则铜丝电阻为______Ω，电源电压为______V。
考点1 电流与电压和电阻的关系
1. （2024·江苏无锡）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A. 只有①②B. 只有①④C. 只有③④D. 只有①③④
2. （2024·天津）在“探究电阻一定时电流与电压关系”的实验中：
（1）请用笔画线代替导线将图中的电路连接完整；_________
（2）在某次实验时两电表的示数如图所示，电压表的示数为_________V，电流表的示数为_________A；
（3）根据两个小组的实验数据，画出了定值电阻与的电流与电压关系图像，如图所示。由图像可知______（选填“大于”“小于”或“等于”）。
3. （2024·甘肃武威）在“探究电流与电阻的关系”的实验中，小明使用阻值为的定值电阻各一个，电压为的电源等器材进行探究。
（1）请用笔画线代替导线将甲图电路连接完整_______（要求：滑片P向右移动时电路中电流变大）；
（2）正确连接并规范操作后，闭合开关，两电表均无示数。为了检查电路故障，小华将电压表接在滑动变阻器两端时无示数，接在开关两端时有示数，则电路的故障是___________（选填“A”、“B”或“C”）；
A．开关断路 B．滑动变阻器断路 C．定值电阻断路
（3）图乙是改正故障后根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为___________V；当R的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向___________端（选填“左”或“右”）滑动；要完成该实验滑动变阻器的最大阻值至少是___________Ω；由图像得到实验结论为：当___________一定时，导体中的电流与导体的电阻成___________；
（4）同组的珊珊同学用未知电阻替换电阻R，移动变阻器的滑片P至某一位置，此时电压表示数为，如图丙所示电流表示数为___________A，该电阻的阻值为___________。
4. （2024·山东滨州）某兴趣小组设计了图甲所示电路进行“探究电流与电压的关系”实验
（1）请用笔画线代替导线将图乙电路连接完整，要求滑动变阻器滑片向左移动时电流表示数变大_________；
（2）连接电路时，开关应处于______状态。把某定值电阻接入电路，将滑动变阻器的滑片调至最______（选填“左”或“右”）端。闭合开关，发现电压表无示数，电流表有示数，其原因可能是定值电阻______；
（3）排除故障后，闭合开关，调节滑片P，当电压表示数为1.2V时，电流表示数如图丙所示，则此时通过定值电阻的电流为______A。调节滑动变阻器，继续进行实验，并将实验数据记录在下表中；
小州同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第______（填序号）组；
（4）分析数据得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；
（5）小滨用电流表和一个已知最大阻值为的滑动变阻器测量未知电阻的阻值，设计了如图丁所示的电路图，电源电压未知且保持不变。实验操作如下：
①将滑动变阻器的滑片P移动到最右端b点，记录此时电流表示数为；
②将滑动变阻器的滑片P移动到最左端a点，记录此时电流表示数为；
③则___________（用已知和测出的物理量、、表示）。
5. （2024·内蒙古赤峰）（1）在电学综合复习时，某组同学做了“探究电流与电压的关系”实验，电路图如图甲所示。
①请用笔画线代替导线将实物图乙补充完整；___________
②根据实验测得的数据，绘制出定值电阻R的图像，如图丙，由图像可以得出：电阻一定时，通过导体的电流与导体两端的电压成___________；
（2）该组同学又做了“探究串联电路电压规律”实验；
实验中，他们按图丁连接电路，用电压表分别测出两个小灯泡两端电压和电源电压，并记录这组实验数据；接下来应该___________，重做上述实验，根据数据得出实验结论。其中一次实验中，他们发现两个小灯泡的亮度明显不同，请分析其原因___________。
6. （2024·吉林）小明同学在“探究电流与电阻的关系”实验中，连接了如图甲所示的电路，其中电源电压恒定不变，滑动变阻器的规格为“20Ω 1A”，选用的三个定值电阻阻值分别为5Ω、10Ω、20Ω。
（1）在连接电路的过程中，开关应处于_____________状态；
（2）分别将5Ω、10Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片，两次实验均使电压表示数为1.2V，记下每次对应的电流表示数；
（3）断开开关，将滑片移到滑动变阻器的阻值最大处，接入20Ω的定值电阻进行第三次实验，闭合开关，电压表示数如图乙所示，小明分析之后发现无法将电压表示数调至1.2V，但可以求出电源电压为_____________V；
（4）为了使电压表示数仍为1.2V，顺利完成第三次实验，如果只更换滑动变阻器，应选取最大阻值不小于_____________Ω的滑动变阻器；
（5）更换合适的滑动变阻器后继续实验，根据实验数据绘制图像如图丙所示，分析图像可得：导体两端的电压一定时，通过导体的电流与导体的电阻成_____________比。
7. （2024·湖北武汉）某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（ ）
（2）正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是______A。这位同学实验操作的不足之处是______；
（3）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压______。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的4次实验中，他还能完成______次。
8. （2024·黑龙江龙东）（1）在“探究电流与电压的关系”实验中，电源为两节干电池，滑动变阻器的规格是“25Ω 2A”。
①开关闭合前，发现电流表的指针在零刻度线左端，如图乙，其原因是_________。
②确认无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丙所示，计算出R的阻值__________Ω。
③记录的数据如上表所示，分析数据可以得到结论：导体的电阻一定时，__________。
（2）用图甲所示电路“测量小灯泡额定电功率”。待测小灯泡的额定电压为2.5V，额定功率小于1W，电源为两节干电池，滑动变阻器R的规格为“20Ω 1A”。
①请你用笔画线代替导线，在图甲中把电路连接完整（滑片向右移动，灯泡变亮）_________。
②正确连接完电路，闭合开关，向右逐渐移动滑片，小灯泡逐渐变亮，突然小灯泡熄灭，电流表示数几乎为零，电压表示数接近3V，原因是小灯泡_________（选填“短路”或“断路”）。
③排除故障后，闭合开关，缓慢移动滑动变阻器的滑片，同时观察__________表示数的变化，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为__________W。
④小灯泡用久了，钨丝会变细，在2.5V电压下，小灯泡实际功率_________（选填“大于”“小于”或“等于”）额定功率。
9. （2024·广东深圳）思考乐佳乐同学在探究电流与电阻实验中：
（1）思考乐佳乐同学连接电路如图所示，他检查电路时，发现存在错误。请把接错的那一根导线找出来并打上“×”，再画线把它改到正确的位置上______；
（2）纠正错误后，保持定值电阻两端电压为2V不变，得到实验数据如下表所示。其中有一组数据是错误的，思考乐佳乐同学发现错误数据的序号是_________；
（3）整理表中数据可得结论：导体两端电压一定时，导体中的电流与导体电阻成反比，请写出成反比的依据是什么？_________
（4）思考乐佳乐同学在做第五次实验时，调节滑动变阻器使电压表示数为2V，用时8s完成电流表读数，这8s内，定值电阻R消耗的电能是_________J。
10. （2024·陕西A卷）小明和小华在探究电流与电阻的关系时，实验电路如图-1所示。
（1）请用笔画线代替导线将图-1所示电路补充完整；____
（2）正确连接电路，闭合开关前，滑动变阻器的滑片P应置于最________（选填“左”或“右”）端。闭合开关，观察到电压表有示数，电流表无示数。已知导线、电表均完好且接触良好，则原因可能是定值电阻R________；
（3）排除故障后，小明换用不同的电阻，控制电压表示数不变进行实验，将实验数据记录在表中，并作出图像，如图-2。小华认为小明所绘图像不合理，其理由是________；
（4）小明和小华发现，由图像不能确定电流与电阻定量关系，于是他们进一步分析数据特点，作出了图像，如图-3，分析其特点，可得出：当导体两端电压一定时，通过导体的电流与导体的电阻成________比；
（5）小明和小华对实验进行了反思：若再换用两个定值电阻，增加两组数据，使数据点分布合理，有利于绘出的图像更好的反映电流与电阻的关系，你建议选用________（选填“、”或“、”）的定值电阻；
（6）小明和小华找到一卷规格为的镍铬合金丝（无绝缘表层），截取了长度为0.4m、0.7m、1.2m、1.8m的四段，对应阻值为、、、。分别将它们绕成螺旋状后，两端缠绕在接线柱上固定，制成了四个简易定值电阻，如图-4所示。在老师的帮助下，他们对制作的电阻进行了测量检验，发现测量值均偏小，且有的偏小值较大，原因可能是________。
考点2 欧姆定律在串、并联电路中的应用
11. （2024·黑龙江龙东）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小
12. （2024·黑龙江绥化）如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
13. （2024·内蒙古赤峰）如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻阻值为，闭合开关后，下列说法正确的是（ ）
A. 温度升高时，电流表示数变小
B. 温度升高时，电压表示数变小
C. 温度降低时，电压表示数与电流表示数的比值不变
D. 当温度为30℃时，电路总功率为0.18W
14. （2024·湖北武汉）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（ ）
A. 定值电阻和滑动变阻器是串联的
B. 油量减少时，滑动变阻器接入电路的电阻变大
C. 油量增加时，电流表示数变大
D. 油箱中没有油时，电流表示数为零
15. （2024·山东滨州）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变小
B. 电流表与电流表的示数相等
C. 电流表的示数变大
D. 电压表V与电流表示数的比值变大
16. （2024·广东广州）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（ ）
A. 电压表的示数越大B. 电压表的示数越小
C. 电流表的示数越大D. 电流表的示数越小
17. （2024·天津）（多选）如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2，a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2，a表示数为0.4（单位为A或V）。则（ ）
A. R1的电阻为5ΩB. R2的电阻为7.5Ω
C. 前一种情况中a表的示数为3VD. 后一种情况中b表的示数为1.2A
18. （2024·黑龙江绥化）（多选）如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A. 电源电压
B. 电压
C. 电流
D. 开关接触点1时，滑动变阻器R阻值范围是
19. （2024·黑龙江龙东）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
20. 如图所示，闭合开关，导线夹M在铅笔芯上向右移动，电流表的示数变___________。若要测量铅笔芯的电阻，需补充的仪表是___________。实验时铅笔芯发烫的现象，属于电流的___________效应。
21. （2024·广西）公路部门往往通过地磅检测汽车载重情况。图甲是跨学科学习团队设计的可视化地磅的电路原理图，主要由踏板（重力不计）、压力传感器R、显示承重的仪表（实质为电流表，量程0~0.6A）等组成，R的阻值与所受压力F大小关系如图乙所示。电源电压为12V，定值电阻R0的阻值为5Ω。求：
（1）当R的阻值为35Ω时，电路的电流；
（2）当通过电路的电流为0.4A时，地磅的测量值；
（3）为了增加地磅的最大测量值，请你写出一种可行的方案，并列出关系式进行说明。
实验序号
U/V
I/A
①
1
0.2
②
1.5
0.3
③
2
④
2.5
0.5
数据序号
1
2
3
4
5
6
电压U/V
0.6
0.9
1.2
1.8
2.4
3
电流I/A
0.12
0.19
1.8
0.48
0.6
电压U/V
0.3
0.6
0.9
1.2
1.5
18
2.1
2.4
电流I/A
0.15
0.23
0.30
0.38
实验次数
1
2
3
4
电压U/V
0.6
1.2
1.8
电流I/A
0.12
0.24
0.36
0.5
数据序号
1
2
3
4
5
6
电阻R/Ω
30
25
20
15
10
5
电流 I/A
0.07
0.08
0.10
0.70
0.20
0.40
试验次数
R/Ω
I/A
1
5
0.4
2
10
0.2
3
15
0.12
4
20
0.1
温度
0
5
10
15
20
25
30
电阻R/Ω
600
550
500
450
420
390
360
