专题14 欧姆定律及其应用（全国通用）【习题+答案】2025年中考物理真题分类汇编

这是一份专题14 欧姆定律及其应用（全国通用）【习题+答案】2025年中考物理真题分类汇编，文件包含专题14欧姆定律及其应用全国通用第02期原卷版docx、专题14欧姆定律及其应用全国通用第02期解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

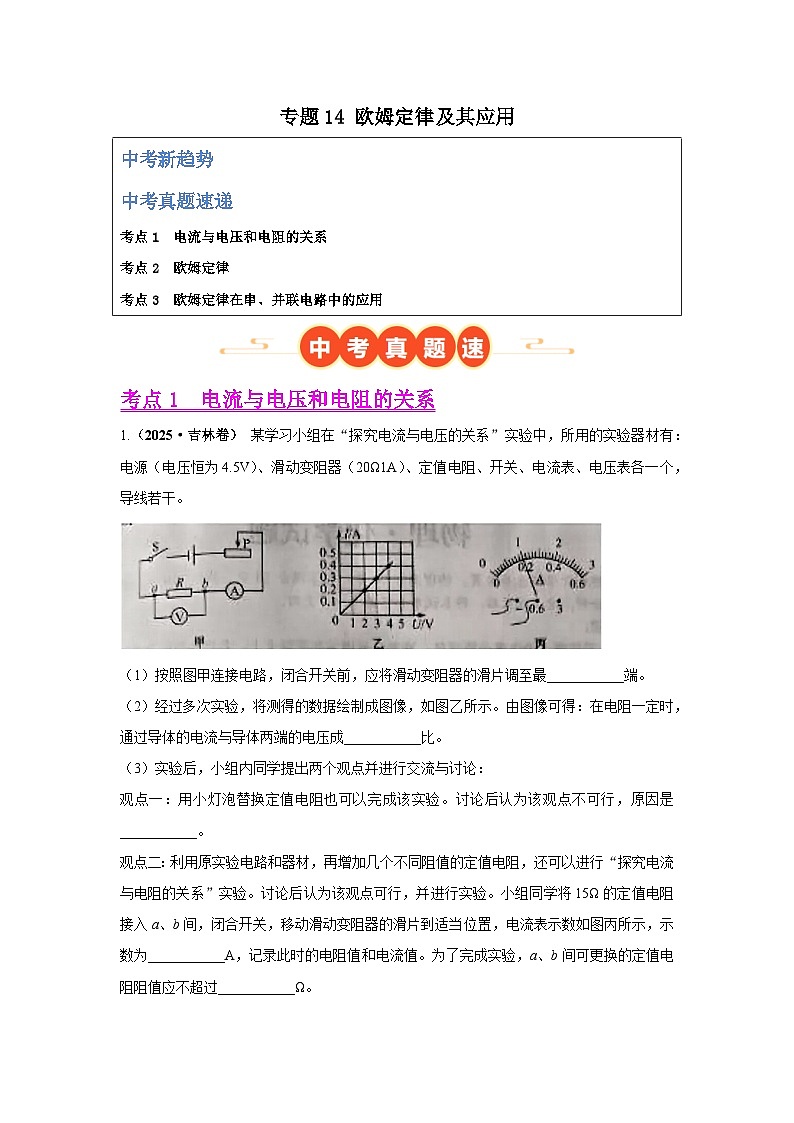

考点1 电流与电压和电阻的关系
1.（2025·吉林卷） 某学习小组在“探究电流与电压的关系”实验中，所用的实验器材有：电源（电压恒为4.5V）、滑动变阻器（20Ω1A）、定值电阻、开关、电流表、电压表各一个，导线若干。
（1）按照图甲连接电路，闭合开关前，应将滑动变阻器的滑片调至最___________端。
（2）经过多次实验，将测得的数据绘制成图像，如图乙所示。由图像可得：在电阻一定时，通过导体的电流与导体两端的电压成___________比。
（3）实验后，小组内同学提出两个观点并进行交流与讨论：
观点一：用小灯泡替换定值电阻也可以完成该实验。讨论后认为该观点不可行，原因是___________。
观点二：利用原实验电路和器材，再增加几个不同阻值的定值电阻，还可以进行“探究电流与电阻的关系”实验。讨论后认为该观点可行，并进行实验。小组同学将15Ω的定值电阻接入a、b间，闭合开关，移动滑动变阻器的滑片到适当位置，电流表示数如图丙所示，示数为___________A，记录此时的电阻值和电流值。为了完成实验，a、b间可更换的定值电阻阻值应不超过___________Ω。

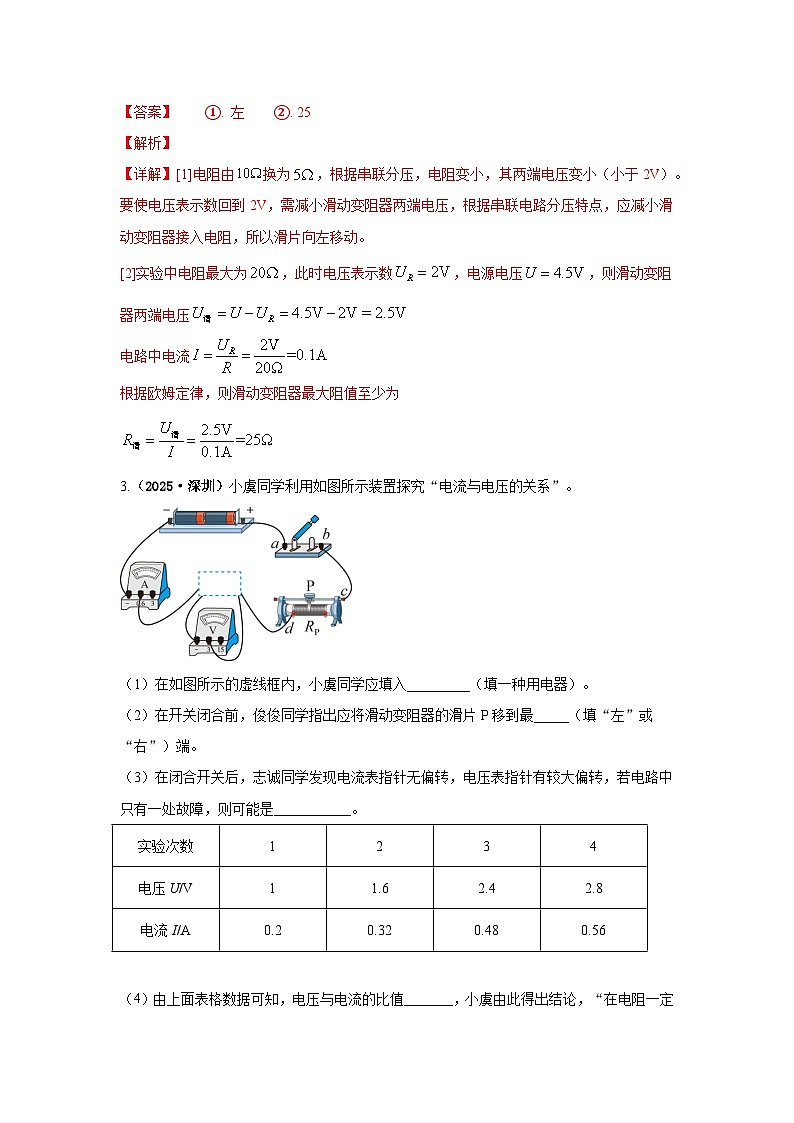

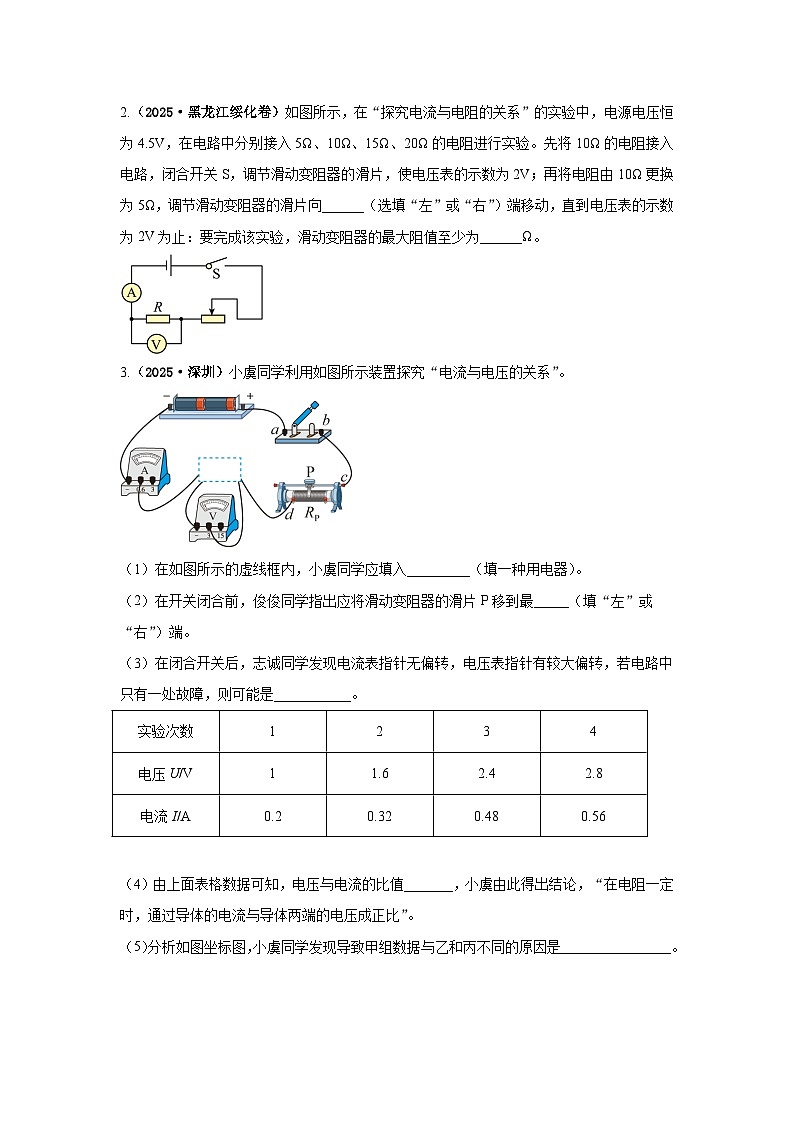

2.（2025·黑龙江绥化卷）如图所示，在“探究电流与电阻的关系”的实验中，电源电压恒为4.5V，在电路中分别接入5Ω、10Ω、15Ω、20Ω的电阻进行实验。先将10Ω的电阻接入电路，闭合开关S，调节滑动变阻器的滑片，使电压表的示数为2V；再将电阻由10Ω更换为5Ω，调节滑动变阻器的滑片向______（选填“左”或“右”）端移动，直到电压表的示数为2V为止：要完成该实验，滑动变阻器的最大阻值至少为______Ω。
3.（2025·深圳）小虞同学利用如图所示装置探究“电流与电压的关系”。
（1）在如图所示的虚线框内，小虞同学应填入_________（填一种用电器）。
（2）在开关闭合前，俊俊同学指出应将滑动变阻器的滑片P移到最_____（填“左”或“右”）端。
（3）在闭合开关后，志诚同学发现电流表指针无偏转，电压表指针有较大偏转，若电路中只有一处故障，则可能是___________。
（4）由上面表格数据可知，电压与电流的比值_______，小虞由此得出结论，“在电阻一定时，通过导体的电流与导体两端的电压成正比”。
（5）分析如图坐标图，小虞同学发现导致甲组数据与乙和丙不同的原因是________________。

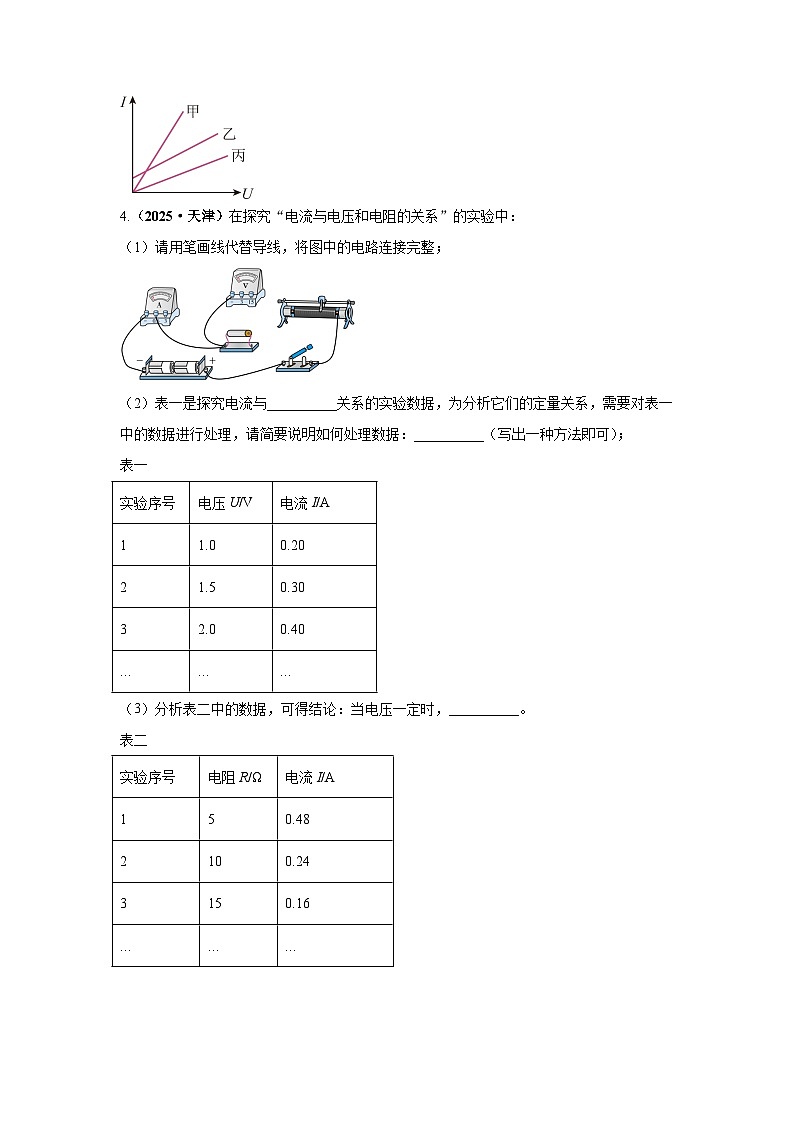

4.（2025·天津）在探究“电流与电压和电阻的关系”的实验中：
（1）请用笔画线代替导线，将图中的电路连接完整；
（2）表一是探究电流与__________关系的实验数据，为分析它们的定量关系，需要对表一中的数据进行处理，请简要说明如何处理数据：__________（写出一种方法即可）；
表一
（3）分析表二中的数据，可得结论：当电压一定时，__________。
表二
5.（2025·广东省卷）探究电流与电阻的关系实验如图，使用的器材如下：电压恒为6V的电源，规格为“50Ω；1.2A”的滑动变阻器，规格为5Ω、10Ω、15Ω、20Ω的定值电阻各1个等。
（1）连接电路时，开关应处于________状态；请用笔画线代替导线将如图所示实物图连接完整________。
（2）将如表所示的实验记录表①、②处补充完整：①________，②________。
U＝2V
（3）将5Ω的定值电阻接入电路，并将滑动变阻器调到最大阻值处，闭合开关，________，直到电压表的示数为2V，此时电流表的示数如图乙所示，为________A，记录数据。
（4）依次更换定值电阻，重复实验。
（5）若计划将定值电阻两端的电压U取1.5V，是否仍能依次用上述4个定值电阻完成实验？请判断并说明理由：________。
6.（2025·山西）如图是探究电流与电阻关系的实验装置，电源电压为，实验用到定值电阻的阻值分别为、、、、。
（1）请你用笔画线代替导线，把图中实物电路连接完整（导线不得交叉）。
（2）连接电路时，开关应___________。连接好电路，实验前，应将滑动变阻器的滑片移至___________（选填“A”或“B”）端。实验中，滑动变阻器除保护电路外，还有___________的作用。
（3）闭合开关，发现电流表有示数，电压表无示数，其原因可能是___________。
（4）排除故障后，通过实验获得数据如上表，分析数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成___________。第5次实验时，滑动变阻器接入电路的电阻应为___________。
7.（2025·北京）某同学利用干电池、数字电流表A、数字电压表V、多个阻值不同且已知的定值电阻、滑动变阻器、开关及导线，探究通过导体的电流与导体的电阻的关系。
（1）请画出实验电路图。
（2）该同学分析下表实验数据，发现________，由此可得实验结论：________。
8.（2025·广西）用图甲所示的电路探究电流与电阻的关系。已知电源电压为，滑动变阻器最大阻值为，四个定值电阻的阻值分别为和。
（1）在连接电路前，开关应处于___________状态，滑动变阻器的滑片置于___________（选填“A”或“B”）端。
（2）连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路故障的原因可能是电流表___________（选填“短路”或“断路”）。
（3）排除故障后，进行实验。每当更换定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。下表完整记录了前3组数据，第4组的电流如图乙所示，则电流大小为___________A。分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成___________。
（4）为了得到第5组数据，进一步验证实验结论，现用一个的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由。
答：___________（选填“可行”或“不可行”），理由：___________。
9.（2025·山东卷）某小组在“探究电压一定时，电流与电阻的关系”实验中，设计的电路图如图甲所示。
（1）根据电路图甲，用笔画线代替导线在答题卡上将图乙中的电路补充完整。
（2）正确连接电路，闭合开关后，发现电流表，电压表均无示数，将另一电压表的两端依次连接图乙中的M与N、N与O、O与P，分别显示0、0、3.0V，由此判断电路故障为_____。
（3）排除以上故障后，接入4Ω的定值电阻，闭合开关。调节滑动变阻器，使电压表的示数为2.0V，此时电流表的示数如图丙所示，为___。
（4）新开开关，用5Ω的定值电阻替换4Ω的定值电阻后，闭合开关，接下来的操作是：__________________，并记录电流表的示数。
（5）更换不同定值电阻进行实验，得到如下数据:
分析数据，小华发现保持电压不变时，通过导体的电流随着电阻的增大而减小，猜想电流与电阻或反比。为了验证他的猜想，请在答题卡坐标纸上描点并作出图像。
（6）根据图像得出结论：实验误差允许范围内，在电压一定的情况下，通过导体的电流与_____成正比，即电流与____成反比。
考点2 欧姆定律
10.（2025·长沙卷）（多选）如图是小湘设计的一款测定水箱内水量的装置。其中R是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着O点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时（ ）
A. 水对箱底的压强变小B. R接入电路的电阻变小
C. 电路中的电流变小D. 电压表的示数变大
11.（2025·长沙卷）如图所示电路中，电阻R1和R2的连接方式为______联。已知电源电压为9V且保持不变，R1的阻值为10Ω。闭合开关后，通过R1的电流为______A，此时电流表的示数为1.2A，R2的阻值为______Ω。
考点3 欧姆定律在串、并联电路中的应用
12.（2025·北京）某同学用如图所示的其中一个电路做实验，电源电压恒定，为定值电阻，逐渐改变滑动变阻器连入电路中的阻值大小，记录电流表和电压表的示数如下表所示。该实验所用的电路是（ ）
A. B.
C. D.
13.（2025·四川宜宾卷）某学习小组在探究压敏电阻阻值随压力变化的关系时，设计了如图甲所示的电路图，电源电压恒为12V，R是滑动变阻器。回答下列问题：
（1）小组成员选择合适的测量范围，按电路图连接好电路，闭合开关前，滑动变阻器的滑片应置于___________（填“a”或“b”）端。
（2）滑动变阻器的滑片置于正确的位置后，闭合开关S发现电压表示数接近电源电压，电流表无示数，则故障可能是压敏电阻处发生___________（选填“短路”或“断路”）。
（3）排除故障后，闭合开关S，该压敏电阻在无压力情况下，调节滑动变阻器，电流表与电压表的指针稳定后如图乙所示，电流表的读数为___________A，电压表的读数为___________V，此时压敏电阻的阻值为___________Ω。
（4）闭合开关S，改变压力F的大小，调节滑动变阻器，直到电流表的示数与图乙中电流表示数相同，记录下此时电压表测得的电压U，描绘出不同压力下的U-F图，如图丙，结合图像可知，该压敏电阻的阻值随压力的增大而___________（填“增大”或“减小”），其中压力F较小时的敏感程度更___________（填“高”或“低”）。
（5）实验后，学习小组将该压敏电阻与电阻丝熔断器、电源构成串联电路，如图丁，电源电压恒为12V，电阻丝熔断器的熔断电流为0.8A。若要该压敏电阻受到的压力增加到10N时熔断器的电阻丝熔断，则熔断器的阻值应设计为___________Ω。
14.（2025·吉林卷） 如图所示的电路中，电源电压恒定，R2的阻值为15Ω。闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A。求：
（1）电阻R2的电流
（2）电源电压。
中考新趋势
中考真题速递
考点1 电流与电压和电阻的关系
考点2 欧姆定律
考点3 欧姆定律在串、并联电路中的应用
实验次数
1
2
3
4
电压U/V
1
1.6
2.4
2.8
电流I/A
0.2
0.32
0.48
0.56
实验序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
2.0
0.40
...
...
...
实验序号
电阻R/Ω
电流I/A
1
5
0.48
2
10
0.24
3
15
0.16
...
...
...
实验序号
① /Ω
② /A
1
5
2
10
3
15
4
20
次数
1
2
3
4
5
电阻
5
10
15
20
25
电流
0.4
0.2
0.14
0.1
008
电阻
5
10
15
20
25
40
电流
0.40
0.20
0.14
0.10
0.08
0.05
实验序号
1
2
3
4
5
R/Ω
16
20
40
80
I/A
0.50
0.40
0.20
R/Ω
4
5
8
10
20
0.25
0.2
0.125
0.1
0.05
1/A
0.40
0.32
0.21
0.16
0.08
0.08
0.09
0.10
0.14
0.16
0.19
0.82
0.90
1.05
1.44
1.65
1.94
