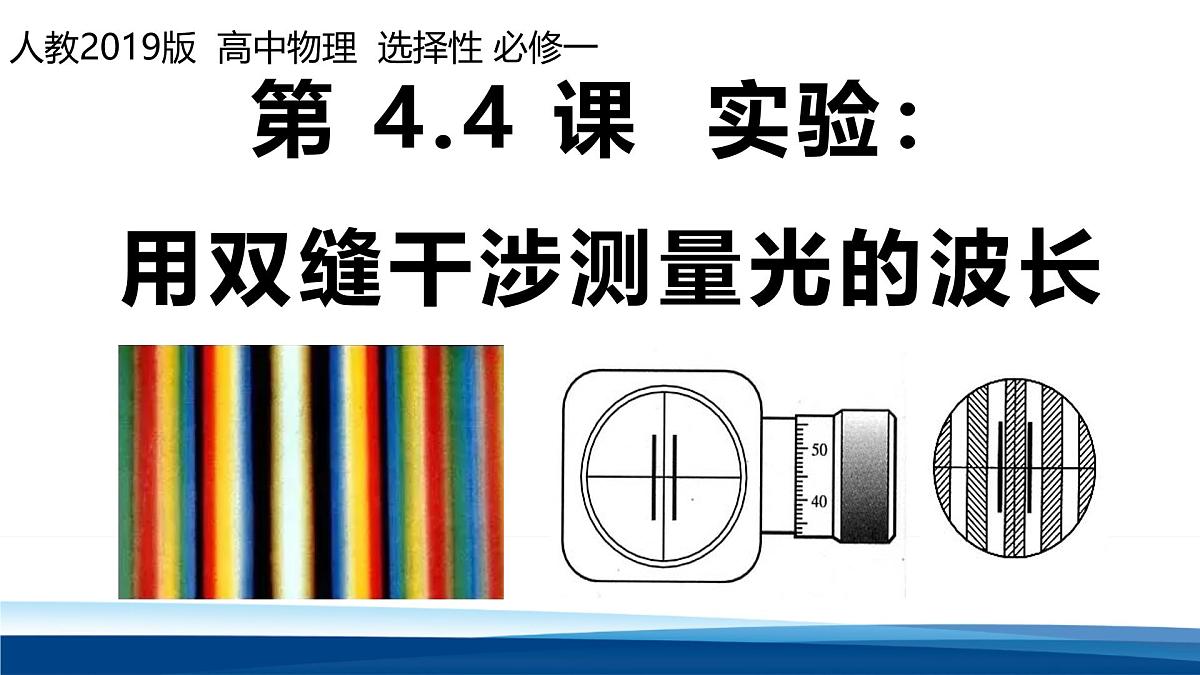

人教版 (2019)选择性必修 第一册实验：用双缝干涉测量光的波长教课课件ppt

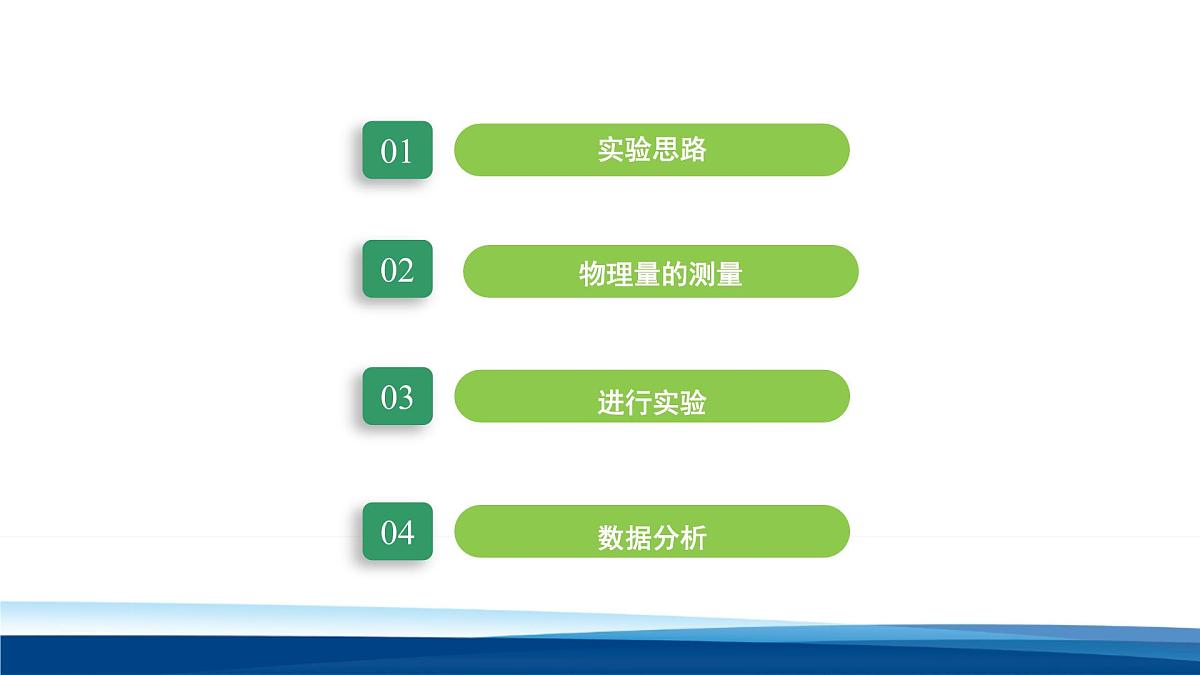

这是一份人教版 (2019)选择性必修 第一册实验：用双缝干涉测量光的波长教课课件ppt，共29页。PPT课件主要包含了复习与回顾，新课讲授，实验思路，物理量的测量，学习目标，进行实验，数据分析，实验装置，实验原理，a为n条亮条纹的间距等内容，欢迎下载使用。

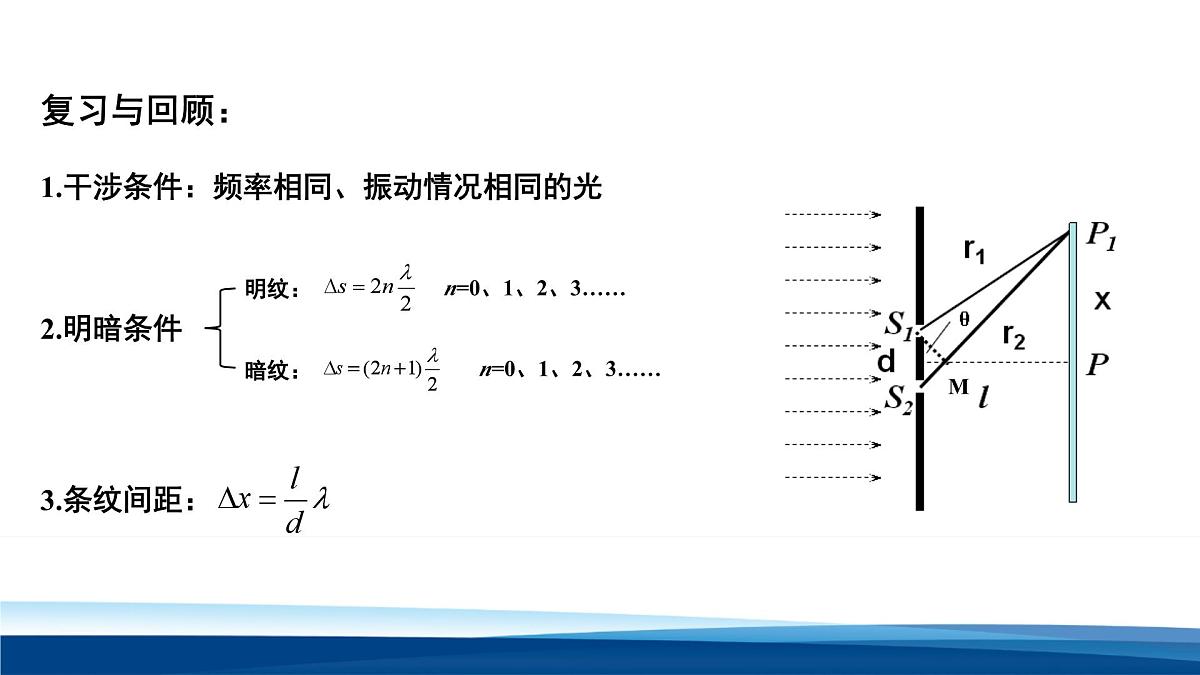

1.干涉条件：频率相同、振动情况相同的光

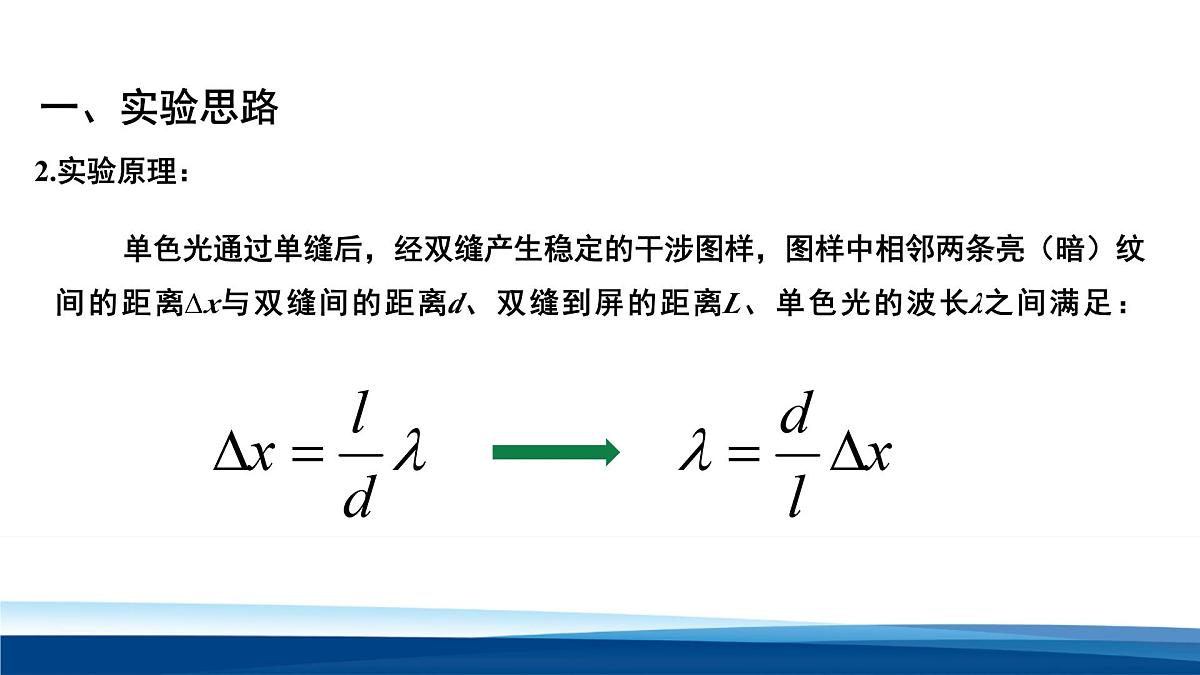

单色光通过单缝后，经双缝产生稳定的干涉图样，图样中相邻两条亮（暗）纹间的距离∆x与双缝间的距离d、双缝到屏的距离L、单色光的波长λ之间满足：

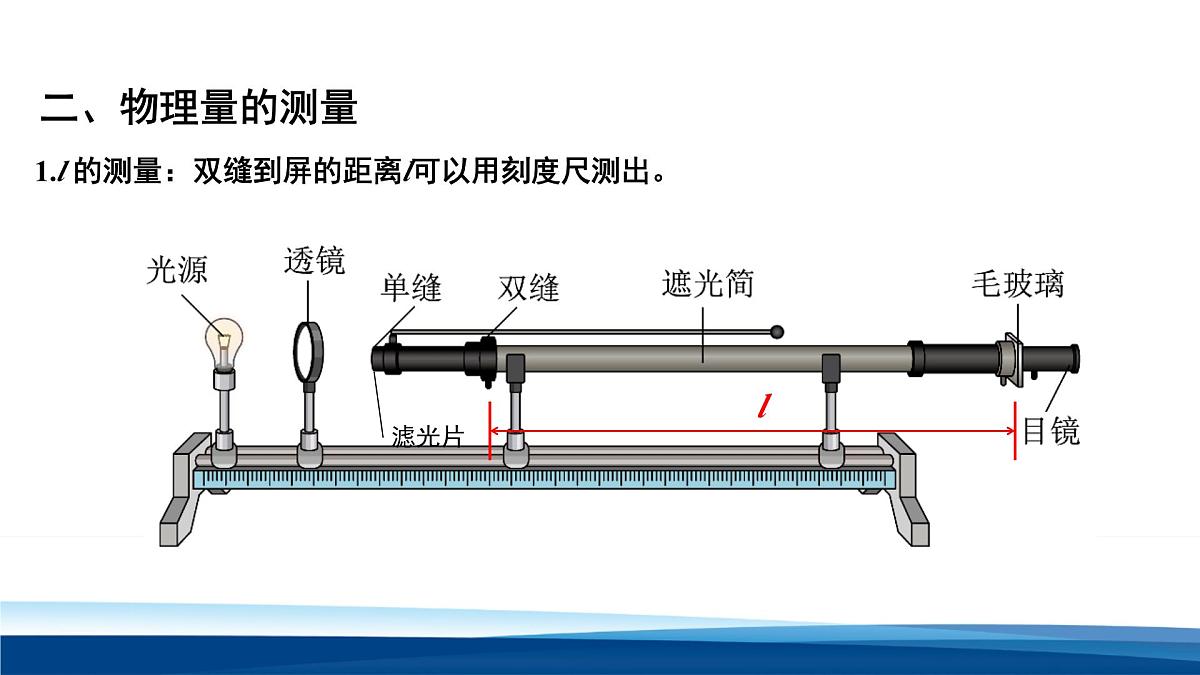

1.l 的测量：双缝到屏的距离l可以用刻度尺测出。

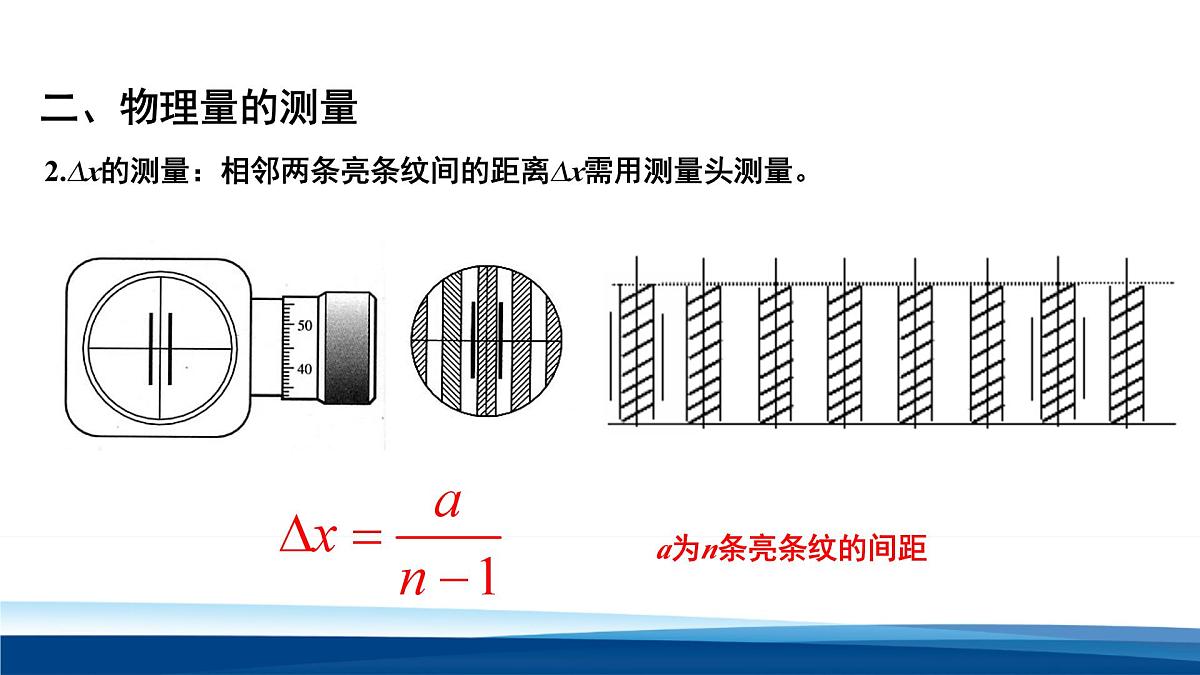

2.∆x的测量：相邻两条亮条纹间的距离∆x需用测量头测量。

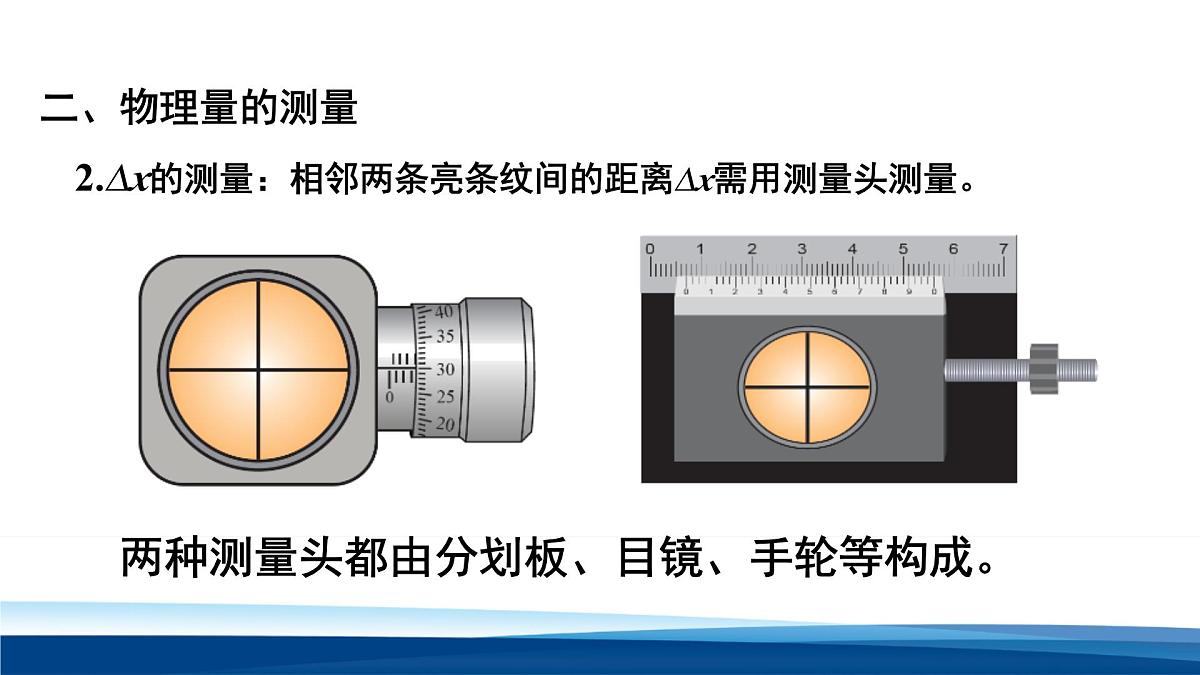

两种测量头都由分划板、目镜、手轮等构成。
用双缝干涉测量光的波长

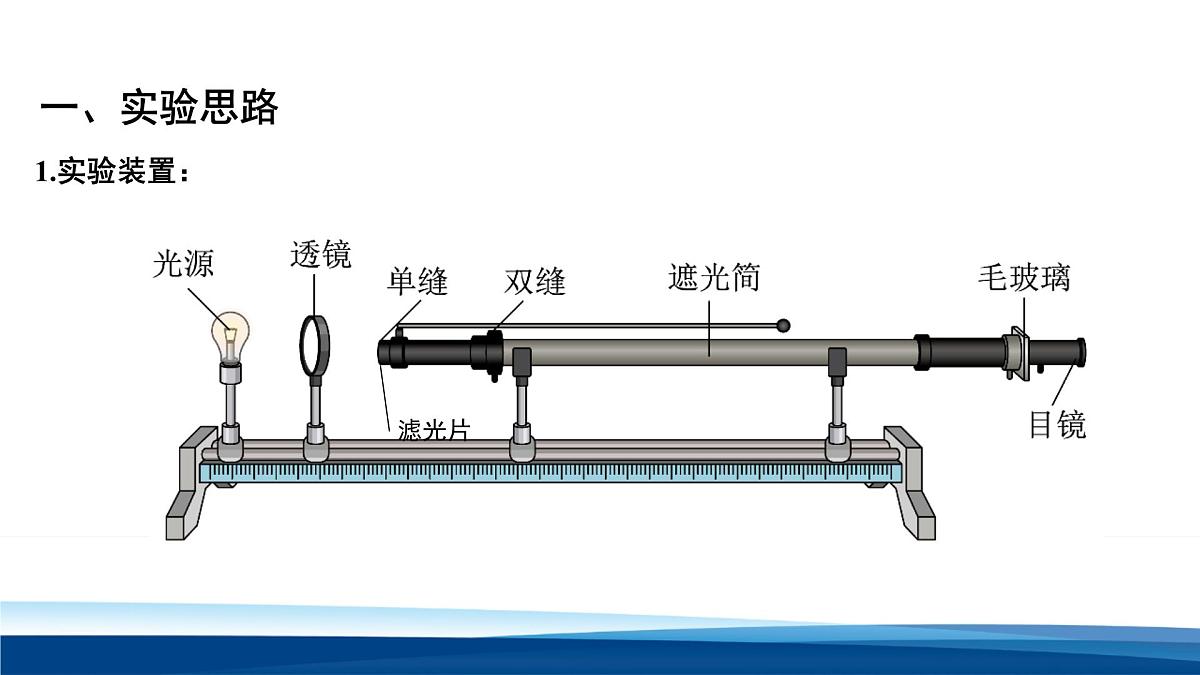

1.将光源、透镜、滤光片、单缝、双缝、遮光筒、毛玻璃屏依次安放在光具座上，如图所示：
2.接好光源，打开开关，使灯丝正常发光。
3.调节各元件的高度，使光源灯丝发出的光能沿轴线到达光屏。
4.安装双缝和单缝，中心大致位于遮光筒的轴线上，使双缝与单缝的缝平行，两者间距5～10 cm，这时可观察白光的干涉条纹。
5.在单缝和光源间放上滤光片，观察单色光的干涉条纹。
6.用刻度尺测量双缝到光屏间的距离l(d是已知的)。
(1)同一单色光，双缝间距d相同，双缝到屏的距离l不同，条纹间距大小情况怎样？
(2)同一单色光，双缝间距d不相同，双缝到屏的距离l相同，条纹间距大小情况怎样？
(3)根据所测得的数据如何求出干涉光的波长？
(4)双缝间距d相同，双缝到屏的距离l相同，蓝光和红光条纹间距大小有何不同？
(5)通过实验，对比上节课《4.3光的干涉》中所学不同单色光干涉条纹宽度规律是否一致？
(1)l 的测量误差: 本实验中双缝到光屏的距离较长,l的测量误差不太大,但也应选用毫米刻度尺测量.并用多次测量求出平均值的办法减小实验误差.(2)测量条纹间距Δx带来的误差:①干涉条纹没有调到最清晰的程度.②分划板刻线与干涉条纹不平行,中心刻线没有恰好位于条纹中心.③测量多条亮条纹间距时读数不准确.
4.注意事项:(1)放置单缝和双缝时,必须使缝平行.(2)要保证光源､滤光片､单缝､双缝和光屏的中心轴在遮光筒的轴线上.(3)测量头的分划板中心刻线要对准条纹的中心.
拓展学习：用光传感器做双缝干涉的实验
1．利用如图所示的实验装置研究双缝干涉现象并测量光的波长，正确的有（　　）A．实验装置中的①②③元件分别为滤光片、单缝、双缝B．将滤光片由紫色换成红色，干涉条纹间距变窄C．将单缝向双缝移动一小段距离后，干涉条纹间距变宽D．测量过程中误将5个条纹间距数成6个，波长测量值偏大
3．用双缝干涉测量光的波长实验装置如图所示，得到不同色光、不同双缝的干涉条纹，如图甲、乙、丙所示。甲、乙为不同单色光通过相同双缝产生的条纹，乙、丙为同种单色光通过不同双缝产生的条纹，则（　　）A．若单缝和双缝不平行，毛玻璃上没有干涉条纹B．在遮光筒中没有干涉现象发生C．甲图单色光波长小于乙图单色光波长D．乙图双缝间距小于丙图双缝间距
5．在“用双缝干涉测光的波长”实验中，将所用器材按要求安装在如图甲所示的光具座上，然后接通电源使光源正常工作。实验时调节测量头，使分划板中心刻线与一条亮条纹中心对齐，记录为第一条亮纹，此时手轮上的示数如图乙所示，然后同方向转动测量头，使分划板中心线对准第六条亮条纹的中心，记下此时图丙中手轮的示数，已知双缝间距d为1.5×10-4m，双缝到屏的距离L为0.800m，下列说法正确的是（　　）
A．用两束单色光A、B分别做干涉实验，若A光的条纹间距比B光的大，则A光折射率更大，在水中的传播速度更大B．减小实验中的双缝间距，目镜中的条纹数会增加C．图丁中的亮条纹间距表示正确D．该单色光的波长约为430nm
