三、电学(电热)综合题

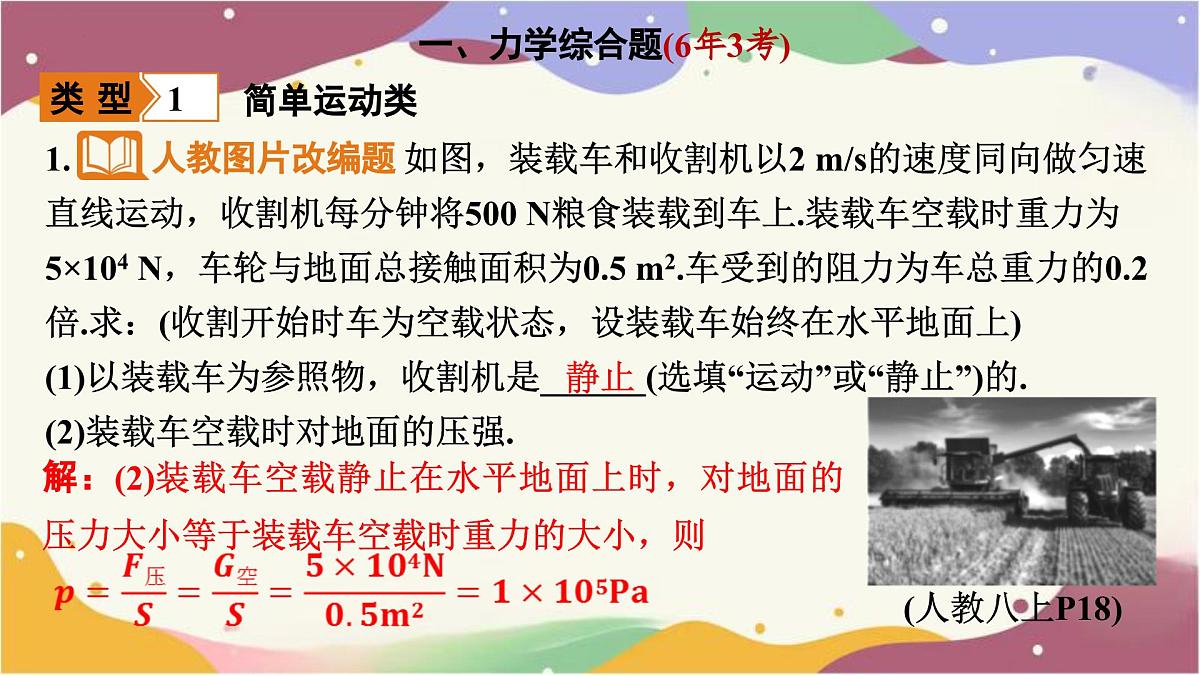

1.   如图，装载车和收割机以2 m/s的速度同向做匀速直线运动，收割机每分钟将500 N粮食装载到车上.装载车空载时重力为5×104 N，车轮与地面总接触面积为0.5 m2.车受到的阻力为车总重力的0.2倍.求：(收割开始时车为空载状态，设装载车始终在水平地面上)(1)以装载车为参照物，收割机是______(选填“运动”或“静止”)的.(2)装载车空载时对地面的压强.
一、力学综合题(6年3考)
解：(2)装载车空载静止在水平地面上时，对地面的压力大小等于装载车空载时重力的大小，则

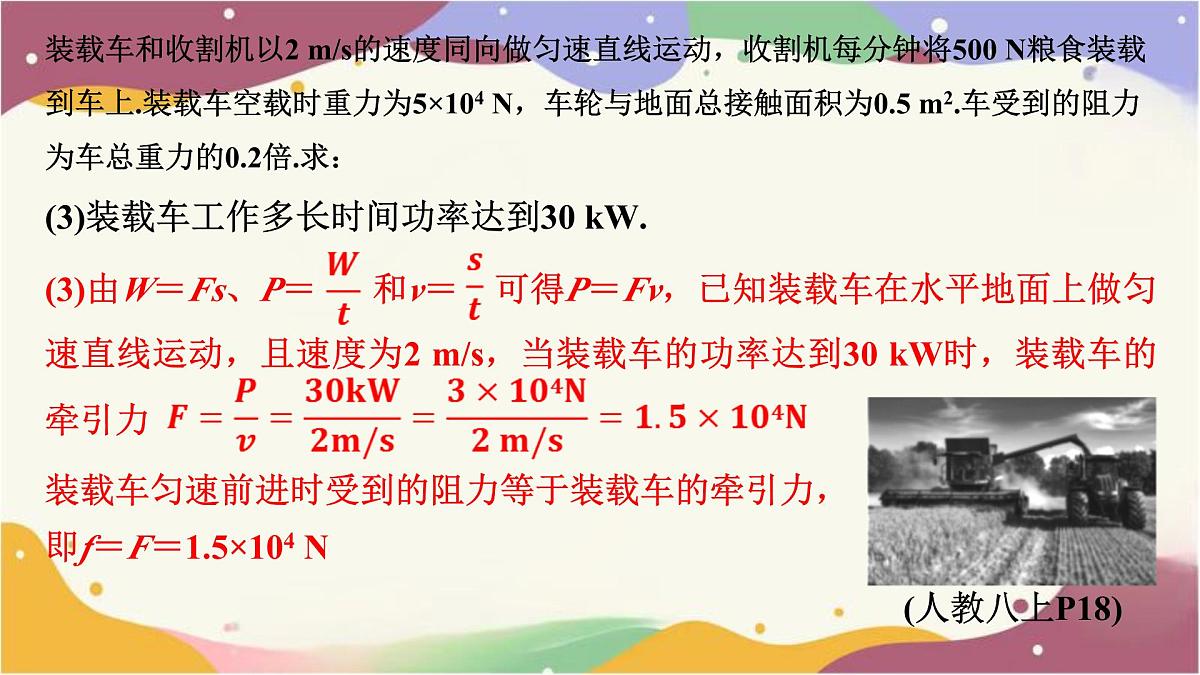

装载车和收割机以2 m/s的速度同向做匀速直线运动，收割机每分钟将500 N粮食装载到车上.装载车空载时重力为5×104 N，车轮与地面总接触面积为0.5 m2.车受到的阻力为车总重力的0.2倍.求：(3)装载车工作多长时间功率达到30 kW.
(3)由W＝Fs、P＝ 和v＝ 可得P＝Fv，已知装载车在水平地面上做匀速直线运动，且速度为2 m/s，当装载车的功率达到30 kW时，装载车的牵引力装载车匀速前进时受到的阻力等于装载车的牵引力，即f＝F＝1.5×104 N

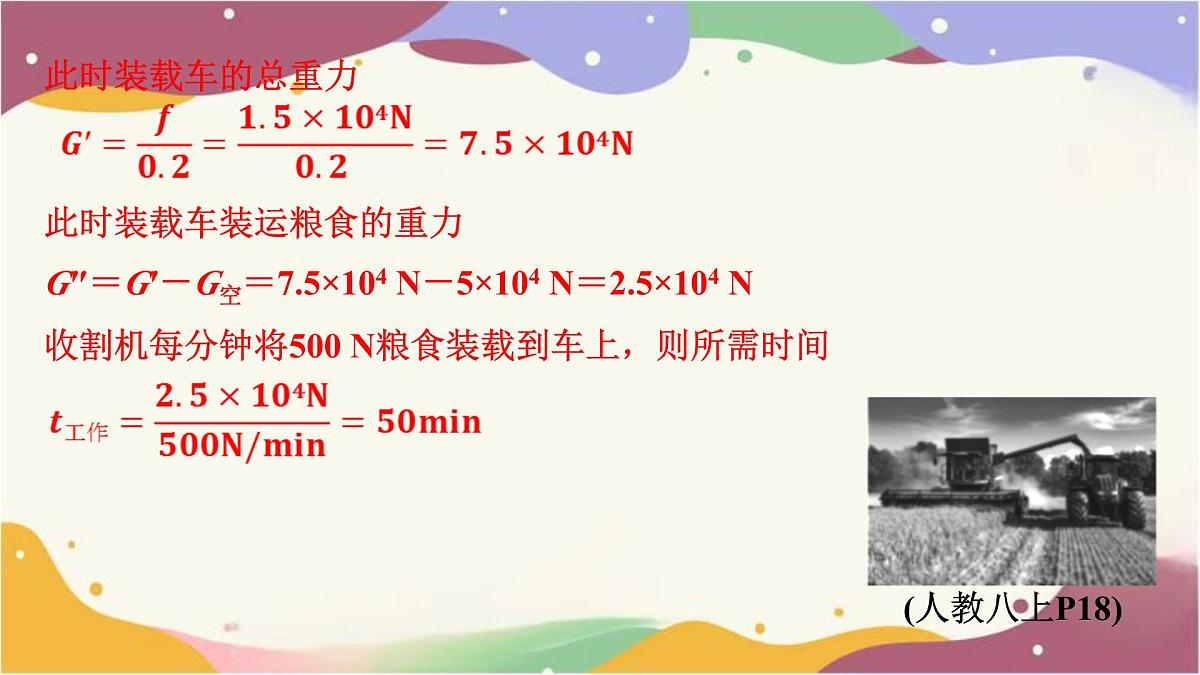

此时装载车的总重力此时装载车装运粮食的重力G″＝G′－G空＝7.5×104 N－5×104 N＝2.5×104 N收割机每分钟将500 N粮食装载到车上，则所需时间

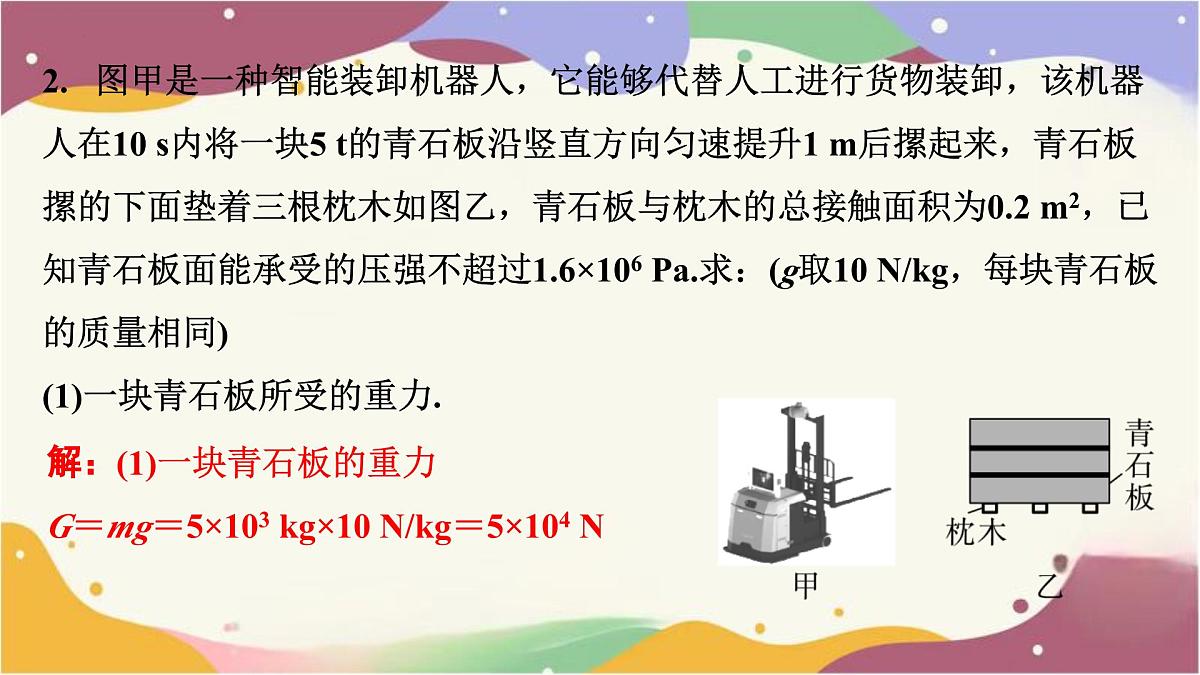

2.   图甲是一种智能装卸机器人，它能够代替人工进行货物装卸，该机器人在10 s内将一块5 t的青石板沿竖直方向匀速提升1 m后摞起来，青石板摞的下面垫着三根枕木如图乙，青石板与枕木的总接触面积为0.2 m2，已知青石板面能承受的压强不超过1.6×106 Pa.求：(g取10 N/kg，每块青石板的质量相同)(1)一块青石板所受的重力.
解：(1)一块青石板的重力G＝mg＝5×103 kg×10 N/kg＝5×104 N

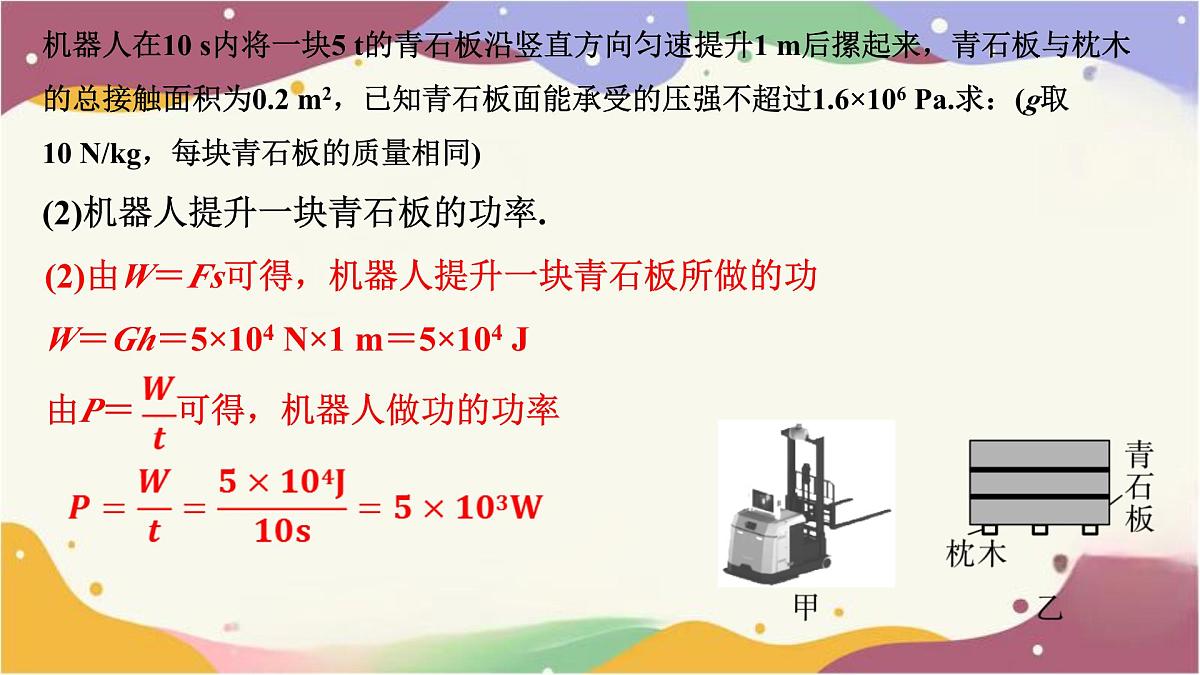

机器人在10 s内将一块5 t的青石板沿竖直方向匀速提升1 m后摞起来，青石板与枕木的总接触面积为0.2 m2，已知青石板面能承受的压强不超过1.6×106 Pa.求：(g取10 N/kg，每块青石板的质量相同)(2)机器人提升一块青石板的功率.
(2)由W＝Fs可得，机器人提升一块青石板所做的功W＝Gh＝5×104 N×1 m＝5×104 J由P＝ 可得，机器人做功的功率

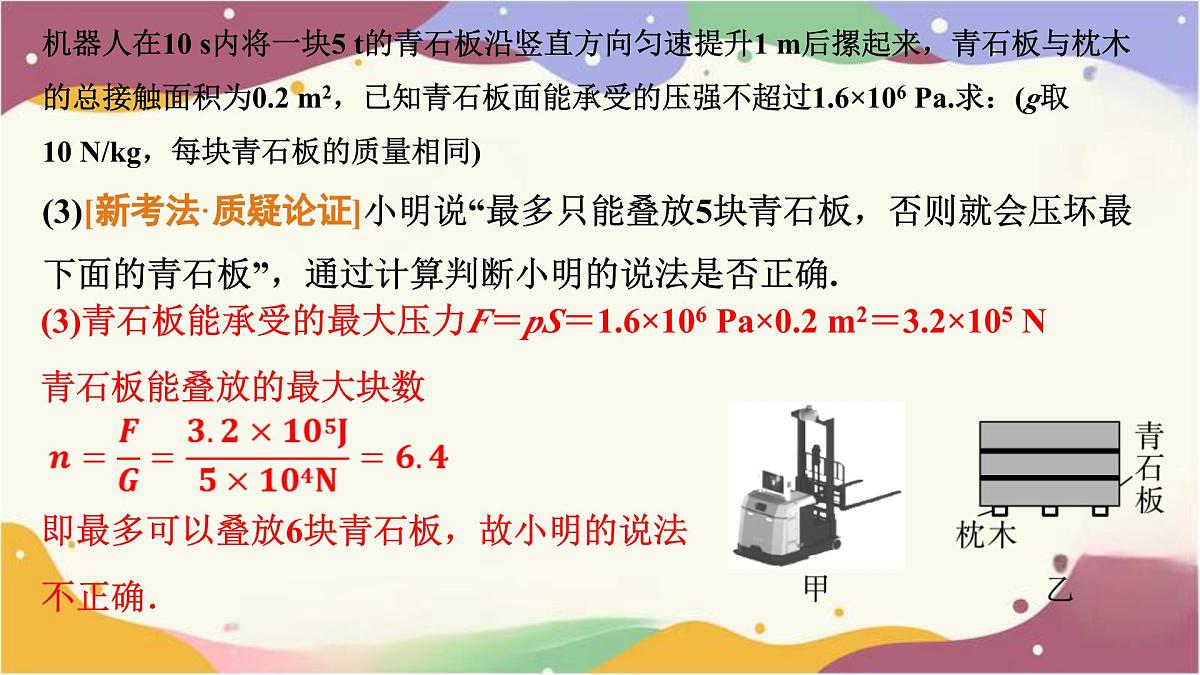

机器人在10 s内将一块5 t的青石板沿竖直方向匀速提升1 m后摞起来，青石板与枕木的总接触面积为0.2 m2，已知青石板面能承受的压强不超过1.6×106 Pa.求：(g取10 N/kg，每块青石板的质量相同)(3)[新考法·质疑论证]小明说“最多只能叠放5块青石板，否则就会压坏最下面的青石板”，通过计算判断小明的说法是否正确.
(3)青石板能承受的最大压力F＝pS＝1.6×106 Pa×0.2 m2＝3.2×105 N青石板能叠放的最大块数即最多可以叠放6块青石板，故小明的说法不正确．
3. (2024秦都区二模)我国迄今研制的最大直径盾构机“京华号”，整机长度150 m，总质量4 300 t，最大开挖直径达16.07 m.它的工作原理类似于穿山甲挖洞，顶端装有巨型刀盘用于挖土、粉碎石块.(1)盾构机前部的刀盘上有很多刀片，转动时能轻易切入泥土、岩石，且各刀片都呈尖利的形状，这是通过______________的方法来增大压强.(2)已知“京华号”掘进速度约为8.3×10－4 km/h，距离一天收工时间还剩1 h 15 min，请你通过计算判断盾构机当天剩余时间里不停地工作，还能前进多少米？(结果保留小数点后两位)
解：(2)由题意得，盾构机当天剩余工作时间1 h 15 min＝1.25 h则盾构机还能前进的距离s＝vt＝8.3×10－4 km/h×1.25 h≈1.04×10－3 km＝1.04 m
盾构机“京华号”整机长度150 m，总质量4 300 t，最大开挖直径达16.07 m.(3)[新考法·解决实际问题]根据相关资料显示，“京华号”盾构机推进效率达60％左右，该参数是指发动机传递给盾构机的推进功率与其产生的总机械功率之比.已知“京华号”的总功率为11 000 kW，若该盾构机每天24 h不停地工作，则“京华号”盾构机的最大推进力是多少时才能满足每天挖掘20 m的要求？
(3)盾构机所做的推进功率P推＝P总η＝1.1×107 W×60%＝6.6×106 W盾构机所做的推进功W推＝P推t＝6.6×106 W×24×3 600 s＝5.702 4×1011 J盾构机满足每天挖掘20 m的最大推进力
4. (2024东营改编)某型号渔船的部分参数如下表.(g取10 N/kg，ρ海水取1×103 kg/m3)(1)渔船捞鱼上船过程中，船身会______(选填“上浮”或“下沉”)一些.(2)渔船满载时受到的浮力是多少？排开海水的体积是多少？
压强、浮力类(2024.22、2020.22)
解：(2)根据阿基米德原理可知，渔船满载时受到的浮力F浮＝G排＝m排g＝200×103 kg×10 N/kg＝2×106 N根据F浮＝ρ液gV排，排开海水的体积
(3)满载时，在船底1 m2的面积上受到海水的压力为多大？
(3)满载时，船底受到海水的压强p＝ρ海水gh＝1×103 kg/m3×10 N/kg×2.1 m＝2.1×104 Pa根据p＝ 可知船底1 m2的面积上受到海水的压力F＝pS＝2.1×104 Pa×1 m2＝2.1×104 N
5. (2024高新一中八模)在打捞沉船时，一般要经过：定位、测距、打捞三个主要过程.如图甲是某次打捞沉船的过程.先利用声呐系统从海面发出声波传到沉船处，再返回接收器，共经过1.4 s.然后利用如图乙所示的“浮筒打捞法”打捞沉船.具体做法是将空心金属筒灌满水沉到水底，由潜水员下水，用钢缆把浮筒与沉船拴住.启动打捞船上的压气机，把空气压进筒中排出水，这些浮筒就会带着沉船一起浮到水面上.已知此次沉船质量为2 000 t，相关部门派出满载排水量为4 000 t的打捞船进行打捞.经过现场勘探后得知沉船排开水的体积为1 500 m3.若打捞时所用钢制浮筒体积为200 m3，浮筒充气排水后的质量为30 t.
先利用声呐系统从海面发出声波传到沉船处，再返回接收器，共经过1.4 s.已知此次沉船质量为2 000 t，满载排水量为4 000 t的打捞船.沉船排开水的体积为1 500 m3.若打捞时所用钢制浮筒体积为200 m3，浮筒充气排水后的质量为30 t.(ρ海水取1.0×103 kg/m3，g取10 N/kg，声波在海水中的传播速度约为1 500 m/s)(1)声呐是利用_______进行定位测距，沉船在水下的深度是______m.(2)海水对沉船产生的压强是多少？(不计沉船的高度)
解：(2)海水对沉船产生的压强p＝ρ海水gh＝1.0×103 kg/m3×10 N/kg×1 050 m＝1.05×107 Pa
先利用声呐系统从海面发出声波传到沉船处，再返回接收器，共经过1.4 s.已知此次沉船质量为2 000 t，满载排水量为4 000 t的打捞船.沉船排开水的体积为1 500 m3.若打捞时所用钢制浮筒体积为200 m3，浮筒充气排水后的质量为30 t.(ρ海水取1.0×103 kg/m3，g取10 N/kg，声波在海水中的传播速度约为1 500 m/s)(3)打捞船满载时受到的浮力是多少？
(3)根据阿基米德原理可得，打捞船满载时所受浮力F浮＝G排＝m排g＝4 000×103 kg×10 N/kg＝4×107 N
先利用声呐系统从海面发出声波传到沉船处，再返回接收器，共经过1.4 s.已知此次沉船质量为2 000 t，满载排水量为4 000 t的打捞船.沉船排开水的体积为1 500 m3.若打捞时所用钢制浮筒体积为200 m3，浮筒充气排水后的质量为30 t.(ρ海水取1.0×103 kg/m3，g取10 N/kg，声波在海水中的传播速度约为1 500 m/s)(4)[新考法·解决实际问题]要成功打捞沉船，至少需要多少个浮筒？
(4)沉船受到的重力G沉船＝m沉船g＝2 000×103 kg×10 N/kg＝2×107 N沉船受到的浮力F浮沉＝ρ海水gV排沉＝1.0×103 kg/m3×10 N/kg×1 500 m3＝1.5×107 N则打捞沉船需要的拉力F＝G沉船－F浮沉＝2×107 N－1.5×107 N＝5×106 N
浮筒充气排水后的重力G0＝m0g＝30×103 kg×10 N/kg＝3×105 N浮筒沉入水底受到的浮力F浮0＝ρ海水gV排0＝1.0×103 kg/m3×10 N/kg×200 m3＝2×106 N每个浮筒能提供的向上的拉力F拉＝F浮0－G0＝2×106 N－3×105 N＝1.7×106 N需要浮筒个数 则最少需要3个浮筒才能把沉船打捞起来
6. (2024高新一中九模)如图所示是某景区的索道，该索道斜长6 888 m，起点到终点的高度差为1 080 m.缆车顶部与钢缆固定在一起，钢缆带动缆车做匀速直线运动.缆车运载着2名质量均为60 kg的游客上山，从起点到终点用时40 min.(g取10 N/kg)(1)运送游客上到山顶，缆车做的有用功是多少？
简单机械类(2019.33)
解：(1)一名游客的重力G＝mg＝60 kg×10 N/kg＝600 N缆车从起点到终点所做的有用功W有＝2Gh＝2×600 N×1 080 m＝1.296×106 J
索道斜长6 888 m，起点到终点的高度差为1 080 m.缆车运载着2名质量均为60 kg的游客上山，从起点到终点用时40 min.(g取10 N/kg)(2)运送游客上到山顶，若拖动钢缆的电动机输出功率为45 kW，则该过程索道对游客做功的机械效率是多少？
(2)动力做的总功W总＝Pt＝45×103 W×40×60 s＝1.08×108 J索道对游客做功的机械效率
7. 如图甲所示是我市地铁修建时所搭建的龙门吊，可将建筑材料方便地吊起，并放置到指定的工作区域，横梁上装有可移动的卷扬机，卷扬机通过钢绳与滑轮组相连，如图乙所示为结构示意图.已知该卷扬机的额定输出功率为4 kW，调速范围是20－60 m/min(即卷扬机拉绳的速度范围)，某次工作时卷扬机的实际输出功率为1.2 kW保持不变，将一个重为4.8×103 N的重物，以0.2 m/s的速度匀速提升了6 m，又以相同速度水平移动5 m到指定位置.求：(不计绳重与摩擦，g取10 N/kg)
卷扬机的额定输出功率为4 kW，调速范围是20－60 m/min，某次工作时卷扬机的实际输出功率为1.2 kW保持不变，将一个重为4.8×103 N的重物，以0.2 m/s的速度匀速提升了6 m，又以相同速度水平移动5 m到指定位置.求：(不计绳重与摩擦，g取10 N/kg)(1)整个过程中滑轮组提升重物做的有用功是__________J，卷扬机拉动绳子的速度为______m/s.
卷扬机的额定输出功率为4 kW，调速范围是20－60 m/min，某次工作时卷扬机的实际输出功率为1.2 kW保持不变，将一个重为4.8×103 N的重物，以0.2 m/s的速度匀速提升了6 m，又以相同速度水平移动5 m到指定位置.求：(不计绳重与摩擦，g取10 N/kg)(2)此次提升重物的过程中滑轮组的机械效率是多少？
解：(2)由 可知卷扬机工作的时间由P＝ 可知拉力做的总功W总＝P实t＝1.2×103 W×30 s＝3.6×104 J滑轮组的机械效率
卷扬机的额定输出功率为4 kW，调速范围是20－60 m/min，某次工作时卷扬机的实际输出功率为1.2 kW保持不变，将一个重为4.8×103 N的重物，以0.2 m/s的速度匀速提升了6 m，又以相同速度水平移动5 m到指定位置.求：(不计绳重与摩擦，g取10 N/kg)(3)起重作业，安全第一，禁止超负荷工作.在日常使用中，卷扬机承受的最大拉力不应超过额定最大拉力的70％，请通过计算说明该装置提升材料的最大重力是多少？
(3)在本次提升重物的过程中，绳子自由端移动的距离s′＝nh＝3×6 m＝18 m由W总＝Fs可知绳子自由端的拉力
不计绳重和摩擦，由F＝ (G＋G动)可得动滑轮重G动＝nF－G＝3×2 000 N－4.8×103 N＝1 200 N由P＝ ＝Fv可知，额定输出功率一定时，匀速拉绳的速度越小，对应的拉力最大已知卷扬机拉绳的最小速度v最小＝20 m/min＝  m/s可知额定最大拉力
由题意可知，卷扬机承受的最大拉力F最大＝70%F最大额定＝70%×1.2×104 N＝8 400 N该装置提升材料的最大重力G最大＝nF最大－G动＝3×8 400 N－1 200 N＝2.4×104 N
1. (2024陕师大附中三模)开发和利用新能源是当今各个国家的共同课题.如图为全球最大的太阳能飞机“阳光动力2号”，巡航速度最高可达到200 km/h.机身总重2.3 t，机翼上装有270 m2的太阳能电池板，可将20％的太阳能转化为电能.这些电能除了可以为飞机白天飞行提供能源外，还可以在白天给600 kg的锂电池充电，以满足夜间飞行的能源需求.电池充满电时能量密度为0.25 (kW·h)/kg.(g取10 N/kg)(1)电能是______(选填“一次”或“二次”)能源.
二、力热、力电综合题(2022.22、2021.23)
太阳能飞机“阳光动力2号”巡航速度最高可达到200 km/h.机身总重2.3 t，机翼上装有270 m2的太阳能电池板，可将20％的太阳能转化为电能.这些电能可以在白天给600 kg的锂电池充电.电池充满电时能量密度为0.25 (kW·h)/kg.(g取10 N/kg)(2)若飞机空载停在机场时与水平地面总接触面积为400 cm2，则飞机对地面的压强是多少？
解：(2)飞机停在机场时对水平地面的压力等于其重力，则其对地面的压强
太阳能飞机“阳光动力2号”巡航速度最高可达到200 km/h.机身总重2.3 t，机翼上装有270 m2的太阳能电池板，可将20％的太阳能转化为电能.这些电能可以在白天给600 kg的锂电池充电.电池充满电时能量密度为0.25 (kW·h)/kg.(g取10 N/kg)(3)如果太阳辐射功率为3×106 J/(h·m2)，白天有效接收太阳辐射时间为10 h，可为飞机提供多少电能？
(3)太阳每平方米的辐射功率为3×106 J/(h·m2)，则10 h接收的太阳能E＝3×106 J/(h·m2)×10 h×270 m2＝8.1×109 J将20%的太阳能转化为电能，则可为飞机提供的电能W＝Eη＝8.1×109 J×20%＝1.62×109 J
太阳能飞机“阳光动力2号”巡航速度最高可达到200 km/h.机身总重2.3 t，机翼上装有270 m2的太阳能电池板，可将20％的太阳能转化为电能.这些电能可以在白天给600 kg的锂电池充电.电池充满电时能量密度为0.25 (kW·h)/kg.(g取10 N/kg)(4)如果充满电后有50％的电能在飞行中用来克服阻力做功，且可以供飞机以最大巡航速度夜间水平直线飞行4.5 h，那么飞机受到的平均阻力是多少？
(4)锂电池的质量为600 kg，电池充满电时能量密度为0.25 (kW·h)/kg，电池充满电后有50%的电能用来克服阻力做功，则所做的有用功W＝600 kg×0.25 (kW·h)/kg×50%＝75 kW·h＝2.7×108 J
飞机夜间以最大巡航速度水平飞行4.5 h的路程s＝vt＝200 km/h×4.5 h＝900 km＝9×105 m飞机此时所受阻力等于牵引力，即
2. (2024湖北省卷改编)据统计，每燃烧1 kg燃油约排放3.3 kg二氧化碳.为实现碳达峰、碳中和的目标，氢能作为一种绿色低碳的清洁能源在我国交通领域的应用场景不断扩大，使用氢燃料电池的交通工具不断丰富，其应用流程如下.(1)氢燃料电池将化学能直接转化为______能.
每燃烧1 kg燃油约排放3.3 kg二氧化碳.(2)当储氢瓶内气体压强为3.5×107 Pa时，求瓶内壁1 cm2的面积上受到的压力.
解：(2)由压强公式p＝ 得瓶内壁1 cm2的面积上受到气体的压力F＝pS＝3.5×107 Pa×1×10－4 m2＝3.5×103 N
每燃烧1 kg燃油约排放3.3 kg二氧化碳.(3)以氢燃料电池卡车为例，卡车在水平路面上匀速行驶72 km用时1 h，功率为172 kW.①求卡车所受牵引力.
(3)①卡车输出能量W＝Pt＝172 kW×1 h＝172 kW·h＝172×3.6×106 J＝6.192×108 J由W＝Fs可得卡车匀速行驶72 km所受牵引力
每燃烧1 kg燃油约排放3.3 kg二氧化碳.(3)以氢燃料电池卡车为例，卡车在水平路面上匀速行驶72 km用时1 h，功率为172 kW.②与燃油卡车相比，氢燃料电池卡车行驶72 km可减排二氧化碳的质量为多少？(燃油机的效率取36％，燃油的热值q取4.3×107 J/kg)
可得由Q＝qm可得需要的燃油质量减排的二氧化碳质量m二氧化碳＝3.3m燃油＝3.3×40 kg＝132 kg
电学基础计算(2024.21)
三、电学(电热)综合题(6年5考)
1. (2024江西)某电热水壶铭牌部分参数如下表.求：(1)该电热水壶正常工作时的电功率.(2)该电热水壶正常工作5 min，电流做的功.
解：(1)由电热水壶的铭牌可知，电热水壶正常工作时的电功率P额＝1 500 W
(2)电热水壶正常工作5 min，电流做的功W＝P额t＝1 500 W×5×60 s＝4.5×105 J
(3)[新考法·科学论证]在220 V的家庭电路中，若将该电热水壶接在额定电流为5 A的接线板(插座)上使用，请通过计算判断是否安全？
(3)电热水壶正常工作时的电流因为6.8 A＞5 A，所以使用该接线板(插座)不安全
2. (2024未央区联考三模)如图所示是小明家厨房新装的即热式电热水龙头，它的优点是即开即有热水，无需提前预热，而且智能温控系统可以通过调节水流大小调节水温，不需要调节加热电阻大小.其部分参数如表所示(忽略温度对电阻的影响).(1)该水龙头工作时是利用了电流的______效应，要使流出的水温度降低一点，应该适当______(选填“增大”或“减小”)水流大小.(2)该水龙头正常工作时电路中的电流是多大？
解：(2)该水龙头正常工作时电路中的电流
(3)[新考法·科学论证]该产品的电气技术参数中规定：合格产品的电阻偏差应小于或等于2 Ω，每一批产品在出厂前都会进行抽检，现将一个该款水龙头单独接在220 V电路中，发现标有“3 000 imp/(kW·h)”的电能表的指示灯在1 min内闪烁115次，请你通过计算判断该水龙头的电阻是否合格.
(3)实际功率由P＝UI＝ 得此时水龙头的电阻水龙头正常工作时的电阻因为ΔR＝R－R实＝22 Ω－21.04 Ω＝0.96 Ω＜2 Ω，所以合格
3. (2024陕西定心卷)小明家的电饭锅工作时有加热和保温两种状态，如图是电饭锅的内部简化电路图，R1是定值电阻，R2是加热用的电热丝(阻值不受温度影响)，电饭锅加热状态的功率为1 100 W，R2在保温状态下的功率为176 W.(1)开关S、S1均闭合时，电饭锅处于______状态，在此状态下工作时电路中的电流为______A.
挡位类电热器相关计算(2023.22、2021.22、2019.34)
电饭锅加热状态的功率为1 100 W，R2在保温状态下的功率为176 W.(2)电路中R1的阻值是多少？
解：(2)开关S、S1均闭合时，只有R2接入电路，电路电流为5 AR2的阻值开关S闭合、S1断开时，电路为R1与R2的串联电路，电饭锅处于保温状态由P＝UI、U＝IR可得，此时电路中的电流电路中的总电阻R1的阻值R1＝R总－R2＝110 Ω－44 Ω＝66 Ω
电饭锅加热状态的功率为1 100 W，R2在保温状态下的功率为176 W.(3)电饭锅处于保温状态时，R1消耗的电功率是多少？
(3)电饭锅处于保温状态时，R1消耗的电功率P1＝I′2R1＝(2 A)2×66 Ω＝264 W
4. (2024高新一中八模)如图甲所示是某商业街的移动摊位安装的可显示电费的新型插座.某摊位使用如图乙所示的空气炸锅烹制食物，图丙是该空气炸锅加热部分的简化电路，其额定电压为220 V，定值电阻R1和R2为发热电阻，其中R1＝27.5 Ω.开关S1、S2、S3的通断可实现高、中、低三个挡位的调节，S1、S2不会同时闭合，只闭合S3时为中温挡，对应的额定功率为440 W.求：(1)R2的电阻是多少？
解：(1)只闭合S3时空气炸锅为中温挡，电路中只有发热电阻R2，由P＝UI＝ 可知，R2的电阻
额定电压为220 V，定值电阻R1和R2为发热电阻，其中R1＝27.5 Ω.开关S1、S2不会同时闭合，只闭合S3时为中温挡，对应的额定功率为440 W.求：(2)低温挡正常工作时，R1的电功率是多少？
(2)只闭合S2时R1、R2串联；闭合S1、S3、断开S2时R1、R2并联；因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，由P＝UI＝ 可知，R1、R2并联时电路中的总电阻最小，电功率最大，空气炸锅为高温挡；R1、R2串联时，电路中的总电阻最大，电功率最小，空气炸锅为低温挡则低温挡正常工作时，电路电流R1的电功率P低1＝I2R1＝(1.6 A)2×27.5 Ω＝70.4 W
额定电压为220 V，定值电阻R1和R2为发热电阻，其中R1＝27.5 Ω.开关S1、S2不会同时闭合，只闭合S3时为中温挡，对应的额定功率为440 W.求：(3)高温挡正常工作5 min，电流通过R1产生的热量是多少？
(3)高温挡正常工作时R1、R2并联，由并联电路的特点和欧姆定律可知通过R1的电流则高温挡正常工作5 min电流通过R1产生的热量Q＝I12R1 t＝(8 A)2×27.5 Ω×5×60 s＝5.28×105 J
额定电压为220 V，定值电阻R1和R2为发热电阻，其中R1＝27.5 Ω.开关S1、S2不会同时闭合，只闭合S3时为中温挡，对应的额定功率为440 W.求：(4)若只有该空气炸锅一直以恒定电功率单独工作，使用前后插座的表盘示数如图甲、丁所示(该地电费是按峰谷分段计费，计费标准如下表).请通过以上信息计算这次使用空气炸锅在高峰时间段消耗的电费是多少？
(4)只有空气炸锅一直以恒定电功率单独工作，由图甲和丁可知，空气炸锅高峰时间19：00～23：00工作30 min，也就是0.5 h，低谷时间(23：00～第二天7：00)工作15 min，也就是0.25 h，所需的电费为0.672元，则Pt高峰×0.9元/度＋Pt低谷×0.3元/度＝0.672元代入数据得P×0.5 h×0.9元/度＋P×0.25 h×0.3元/度＝0.672元解得P＝1.28 kW总电费中高峰时间段的电费1.28 kW×0.5 h×0.9元/度＝0.576元
5. (2024重庆B卷改编)如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中R1的阻值为48.4 Ω，R1和R2均为阻值不变的电热丝，饮水机有加热和保温挡，正常工作时，保温挡功率为110 W.某次只有饮水机工作时，将3 kg水从10 ℃加热到100 ℃，加热前后公园安装的数字式电能表示数如图乙所示.[c水＝4.2×103 J/(kg·℃)](1)饮水机的插头是三脚插头，插头中较长的脚与饮水机的金属外壳相连.插入插座后，就将饮水机的金属外壳与家庭电路的______线相连，可防止漏电时对人造成伤害；饮水机工作时水的温度升高，这是通过_______的方式增大了水的内能.
R1的阻值为48.4 Ω，正常工作时，保温挡功率为110 W.某次只有饮水机工作时，将3 kg水从10 ℃加热到100 ℃.[c水＝4.2×103 J/(kg·℃)](2)饮水机在保温挡正常工作时的电流？
解：(2)保温挡功率为110 W，则在保温挡正常工作时的电流
R1的阻值为48.4 Ω，正常工作时，保温挡功率为110 W.某次只有饮水机工作时，将3 kg水从10 ℃加热到100 ℃.[c水＝4.2×103 J/(kg·℃)](3)饮水机此次的加热效率是多少？
(3)将3 kg水从10 ℃加热到100 ℃，水吸收的热量Q吸＝c水mΔt＝4.2×103 J/(kg· ℃)×3 kg×(100 ℃－10 ℃)＝1.134×106 J由加热前后公园安装的数字式电能表示数可知，该过程消耗的电能W＝1 862.59 kW·h－1 862.24 kW·h＝0.35 kW·h＝0.35×3.6×106 J＝1.26×106 J则饮水机的加热效率
R1的阻值为48.4 Ω，正常工作时，保温挡功率为110 W.某次只有饮水机工作时，将3 kg水从10 ℃加热到100 ℃，加热前后公园安装的数字式电能表示数如图乙所示.[c水＝4.2×103 J/(kg·℃)](4)[新考法·解决实际问题]为节能减排，相关部门计划在该公园安装图丙的太阳能电池为饮水机供电.已知晴天1 m2太阳能电池一天能发电0.4 kW·h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天.饮水机每天正常工作加热时间计为3 h，保温时间计为8 h，求至少要安装多大面积的太阳能电池？
(4)由图甲可知，闭合开关S和S1时电路中只有R1工作，由P＝UI、I＝ 可知为加热挡，则加热挡功率饮水机每天正常工作加热时间计为3 h，保温时间计为8 h，3天消耗电能W1＝3×(P加t加＋P保t保)＝3×(1 000 W×3 h＋110 W×8 h)＝11.64 kW·h已知晴天1 m2太阳能电池一天能发电0.4 kW·h，则至少要安装的太阳能电池面积
6.     为方便师生饮水，学校在每层教学楼都安装了电热饮水机，它有加热和保温两种功能.项目化学习小组从说明书上了解到，该电热饮水机内部电路由两个发热电阻R1、R2和两个开关(S1为总开关，S2为温控开关)组成.小明从电热饮水机铭牌上得到部分参数如下表：(1)请根据以上信息，在虚线框内画出此电热饮水机内部的电路图.
电路改装的相关计算(2020.23)
(2)用该电热饮水机的加热功能6 min可将满容量初温是20 ℃的水加热到沸腾(标准大气压下)，求水吸收的热量.[已知水的比热容为4.2×103 J/(kg·℃)，水的密度为1.0×103 kg/m3](3)求该电热饮水机处于正常加热功能时电路的总电流.
解：(2)由ρ＝ 可得，电热饮水机中水的质量m＝ρV＝1.0×103 kg/m3×2.0×10－3 m3＝2 kg水吸收的热量Q吸＝cm(t－t0)＝4.2×103 J/(kg·℃)×2 kg×(100 ℃－20 ℃)＝6.72×105 J
(3)由P＝UI得，电热饮水机处于正常加热功能时电路的总电流
7. (2024陕师大附中六模)物理创新实践小组设计了一个电热孵蛋箱，其电路如图所示.已知电源电压恒为220 V，R0是阻值为55 Ω的电热丝，温度对电热丝阻值的影响忽略不计.(1)电热孵蛋箱是利用电流的______效应工作的.(2)闭合开关S后，求电路中的电流.(3)求通电5 min电热丝R0产生的热量.
解：(2)开关S闭合后，电路中的电流
(3)通电5 min电热丝R0产生的热量Q＝I2R0t＝(4 A)2×55 Ω×5×60 s＝2.64×105 J
电源电压恒为220 V，R0是阻值为55 Ω的电热丝，温度对电热丝阻值的影响忽略不计.(4)老师提醒，电热箱内温度太高，无法孵化鸡蛋，应使电热箱内的电功率降至P0，小组成员想出了两种方法改进电路.方法一：在图中A点处串联接入一根电热丝RA.方法二：在图中B点处串联接入一根电热丝RB.老师发现这两种改进方法使电热箱内的电功率都为P0，小组成员在这两种改进电路中，用电压表测量新接入的电热丝两端的电压，测量结果分别为U1和U2，且U1＞U2，U2＝165 V，但由于粗心没有记录U1和U2分别对应哪种方法中新接入的电热丝两端的电压.请根据上述信息判断哪种方法更节能，并计算这种方法中新接入的电热丝的阻值.
(4)方法一更节能．两种方法的电路简图如下：在方法一中的电热箱的功率P1＝IA2(R0＋RA)在方法二中的电热箱的功率P2＝IB2R0因为两次电热箱内的电功率相等，即IA2(R0＋RA)＝IB2R0，得出IA＜IB，则R0两端的两次电压U0A＜U0B由W＝UIt可知，相同时间内，方法一电路工作时消耗的电能更少，更节能
