专题06 电学基础知识（课件）2025年中考物理二轮复习讲练测（全国通用）

这是一份专题06 电学基础知识（课件）2025年中考物理二轮复习讲练测（全国通用），共56页。PPT课件主要包含了考情透视·目标导航，知识导图·思维引航，核心精讲·题型突破，同种电荷，同种电荷相互排斥，灯L2短路，灯L1短路，L2并联，吸引轻小物体，玻璃棒等内容，欢迎下载使用。

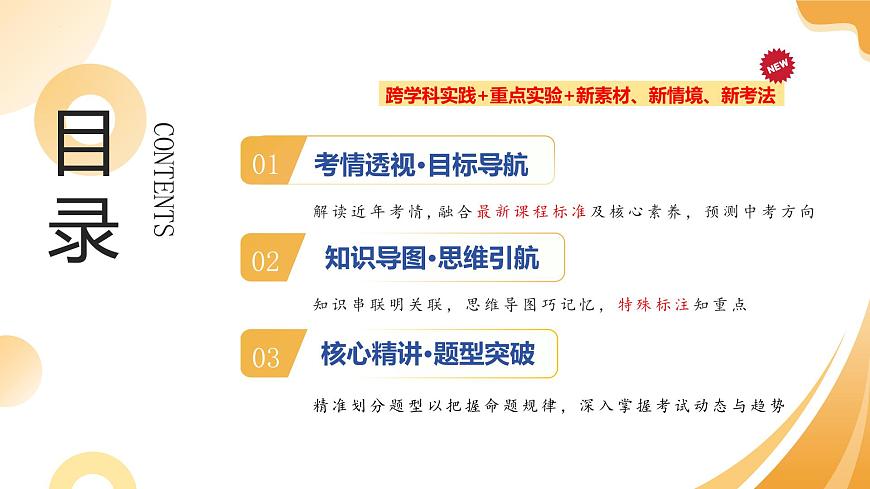

跨学科实践+重点实验+新素材、新情境、新考法
精准划分题型以把握命题规律，深入掌握考试动态与趋势

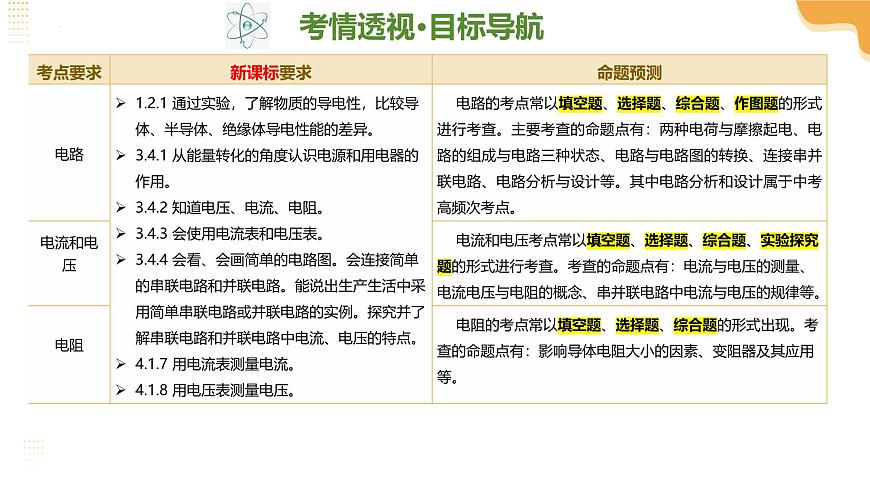

解读近年考情,融合最新课程标准及核心素养，预测中考方向
知识串联明关联，思维导图巧记忆，特殊标注知重点

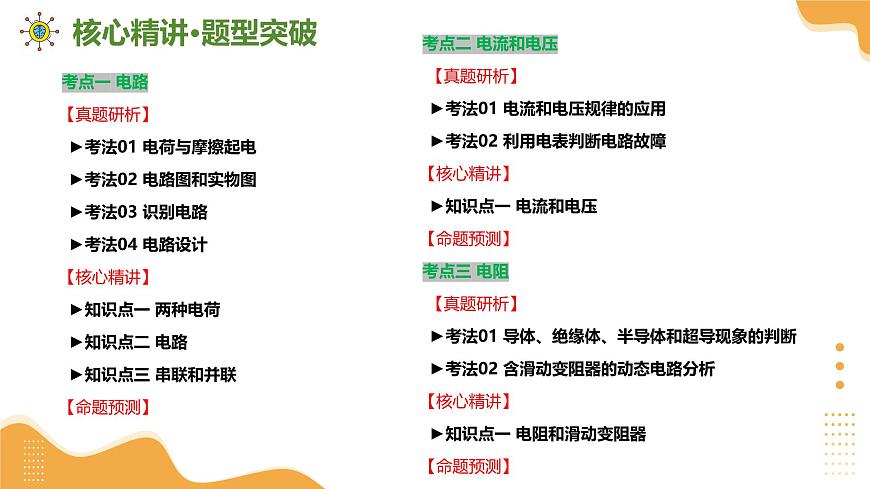

考点一 电路【真题研析】►考法01 电荷与摩擦起电►考法02 电路图和实物图►考法03 识别电路►考法04 电路设计【核心精讲】►知识点一 两种电荷►知识点二 电路►知识点三 串联和并联【命题预测】
考点二 电流和电压 【真题研析】►考法01 电流和电压规律的应用►考法02 利用电表判断电路故障【核心精讲】►知识点一 电流和电压【命题预测】考点三 电阻 【真题研析】►考法01 导体、绝缘体、半导体和超导现象的判断►考法02 含滑动变阻器的动态电路分析【核心精讲】►知识点一 电阻和滑动变阻器【命题预测】
1．（2024·甘肃白银）在干燥的天气里，用塑料梳子梳头时，发现梳子会吸引头发，这是因为梳子与头发摩擦带了 ；越梳头发越蓬松，这是因为 。
2．（2024·黑龙江牡丹江）气球与头发摩擦后能够吸引轻小物体，下列事例与此现象原理相同的是（　　）A．验电器带电后两片金属箔张开B．在干燥的天气里，衣服表面容易吸附灰尘C．用磁铁靠近铁钉，铁钉被吸引D．两块磁铁的N、S极靠近时会相互吸引
3．（2024·江苏苏州）关于物质结构及相关原理的说法，正确的是（　　）A．摩擦起电的过程中产生了电荷B．卢瑟福发现电子说明原子是可分的C．验电器的工作原理是同种电荷相互排斥D．原子核由带正电的质子和带负电的电子组成
摩擦起电的实质是电荷的转移
汤姆生发现电子，说明原子是可再分的
原子核由带正电的质子和不带电的中子组成
4. （2024·广西）下图是水果电池和发光二极管（ ）组成的电路。下列电路图与其对应的是（　　）A. B. C. D.
5．（2024·黑龙江大庆）根据电路图，用笔画线代替导线连接实物图。要求：①电压表量程用0~3V，电流表量程用0~0.6A；②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
6．（2023·四川巴中·中考真题）在如图所示的电路中，下列说法正确的是（　　）  A．当闭合开关S1、S2、S3时，电源短路B．当只闭合开关S1、S2时，L1、L2并联C．当只闭合开关S2、S3时，L1、L2串联D．当只闭合开关S1、S3时，L1、L2串联
电流会从电源正极不经过用电器直接回到电源负极
7．（2023·山东滨州·中考真题）下列说法正确的是（　　）A．毛皮摩擦过的橡胶棒靠近带负电的物体时会相互排斥B．金属导体中自由电子定向移动的方向就是电流的方向C．两个小灯泡由一个开关同时控制，它们一定是串联D．两个小灯泡两端电压相等，它们一定是并联
8．（2024·湖南）科技小组模拟“智能开锁”设计的电路图，有两种开锁方式。即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用S1表示人脸识别，S2、S3表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是（　　）A． B． C． D．
9．（2024·福建）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（　　）A． B． C． D．
10．（2024·山东临沂）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，符合要求的是（　　）A． B． C． D．
1.带电体的性质：带电体具有 的性质。2.两种电荷（1）正电荷：用丝绸摩擦过的 带的电荷叫做正电荷，用“+”表示。（2）负电荷：用毛皮摩擦过的 带的电荷叫做负电荷，用“-”表示。3.电荷间的相互作用规律：同种电荷互相 ，异种电荷相互 。4.验电器（1）作用：检验物体是否带电，验电器不能检验出电荷种类。（2）工作原理： 。5.摩擦起电的实质：电子从一个物体 到另一个物体上（摩擦起电不是创造了电荷）。
1.电路的构成： 、 、 和 组成了电流可以流过的路径叫做电路。（1）电源：提供 、 的装置，将其他形式的能转化为 能；（2）用电器：消耗 能的装置，将电能转化为其他形式的能；（3）导线：连接电路，输送电能；（4）开关：控制电路的通断。2.电路图（1）用符号表示电路连接的图，叫做电路图。
①画成长方形，横平竖直；②元件位置合理分布，元件符号不能画在角落；③连接之间不能断开。
1．【新情境】与日常生活结合手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是 电荷，LED灯是由 （选填“半导体”或“超导体”）材料制成的。
2．【新情境】与日常生活结合共享充电宝是时下比较流行的共享产品。有了它，市民们在商场、酒店、超市等很多公共场所能随时借到充电宝，可以解很多燃眉之急。如图所示充电柜中的8个充电宝之间是            （选填“串联”或“并联”）的；当用户将其归还至充电柜中时，充电宝相当于电路中的            （选填“电源”或“用电器”）。
3．【新情境】与日常生活结合如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。红绿灯实际上是发光二极管，它是由 材料制成的。按钮相当于电路中的 ；红灯和绿灯是 联的。
4．【新情境】与日常生活结合如图所示是一种用于装饰玻璃的静电窗花，它采用PVC塑料静电膜材质，材料本身不带胶，依靠自身带的电轻松地“粘”在光滑的玻璃上.它能“粘”在玻璃上是因为带电体具有 的性质；时间长了，窗花会滑落，将窗花在玻璃上轻轻摩擦后便可以重新贴上，这是 现象；玻璃是 （选填“导体”或“绝缘体”）。
5．如图甲是一款应急照明灯，其简化原理图如图乙所示，当外部电源供电时，自动开关S接1，蓄电池处于充电状态，蓄电池此时在电路中相当于 ；外部电路停电时，自动开关S接2，应急灯L1、L2正常发光，此时充电指示灯L3 后两空均选填“发光”或“不发光”），若将应急灯中的任意一个灯泡断开，另一个灯泡 。
应急灯正常发光，应急灯L1、L2并联，此时指示灯L3没有电流通过，处于断路状态，不发光
6．【新考法】跨学科融合自动体外除颤器又称自动体外电击器（简称AED），它可以诊断特定的心律失常，并且给予电击除颤，从而抢救心脏骤停患者，在“黄金四分钟”内使用可有效防止患者猝死。如图是用人体模型演示电击除颤的场景，将AED的两个电极贴于患者身上，按下“放电”键即可帮助患者心肺复苏。此过程中，任何人都不与患者接触。下列有关分析错误的是（　　）A．AED内部有电源B．AED与患者之间是并联的C．除颤时患者体内有电流通过D．人体是导体，若有人接触患者会影响抢救效果
7．乘坐高铁可直接刷身份证进站，闸机口通过人脸识别系统确保“人”“证”一致，闸机门才打开通行。用M代表闸门，则下图中电路可实现上述要求的是（    ）A． B． C． D．
8．在如图所示的电路中，S闭合后，下列说法正确的是（　　）A．若甲是电流表，乙、丙是电压表，S1闭合，U丙大于U乙B．若甲是电压表，乙、丙是电流表，S1断开，I乙小于I丙C．若电路是串联电路，则乙表的示数小于丙表的示数D．若电路是并联电路，则丙表的示数大于乙表的示数
R2被短路，只有R1在电路中
R1、R2并联，乙电流表在干路上
甲、乙、丙为电压表，S、S1闭合为串联电路
9．【新考法】科学小制作在项目化学习中，科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器，如图所示，可实现冷风吹干和热风烘干两种功能，但不准工作时只加热不吹风，出现“干烧”现象。其内部电路是由两个开关、一个电动机（ ）和一个发热电阻（ ）组成的电路，请你在虚线框内画出烘干器内部电路图。
10．(1)请根据如图甲所示的电路图，用笔画线代替导线将图乙所示的实物图连接完整。（要求：导线不能交叉）(2)请根据如图甲所示的实物图，在图乙所示的虚线框内画出对应的电路图。
11．【新考法】学科实践为了开好班里的科学晚会，我们把许多小彩灯串联起来装饰黑板。我们发现这个电路有一个缺点，如果一个小灯泡烧坏了，将使整串小灯泡全部熄灭。请你设计一个解决方案。（画图或文字说明都可以）并说出改进后电路的优缺点。
每两个小灯泡并联后再串联，这样当其中任一盏烧坏时，其余的仍然能并联连接在电源上，所以还可以工作。这样做优点：一个小灯泡损坏其他的灯还可以工作；不足：制造相同长度彩灯用较多的灯或连接复杂的电路时，比较麻烦。
1．（2024·云南）如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是（　　） A．电流表A2测通过灯L2的电流B．电流表A1和A2示数相等C．断开S2，电流表A2示数变小D．断开S2，灯L1变暗
2．（2024·四川内江）长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（　　）A．I1=I2 B．I1＞I2C．U1＞U2 D．U1＜U2
3.（2024·陕西A卷） 如图，电源电压不变。闭合开关S1和S2，小灯泡L1和L2均正常发光，电流表有示数。下列分析正确的是（　　）A. 小灯泡L1和L2串联B. 若断开开关S2，电流表示数会变小C. 若小灯泡L1比L2亮，原因是小灯泡两端的电压L1比L2两端的电压大D. 若只闭合开关S2，电路中只有小灯泡L2发光
L1、L2并联，开关S1在干路上，S2控制L2，电流表在干路上
4．（2024·江苏盐城）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（　　）A．L1短路 B．L1断路 C．L2短路 D．L2断路
5．（2024·四川达州）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然熄灭，两只电表示数均变大，则该电路可能发生的故障为（　　）A．L1短路B．L2短路C．L1开路D．L2开路
6．（2024·山东烟台）（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（　　）A．灯泡L1短路B．灯泡L2短路C．灯泡L1断路D．灯泡L2断路
3. 由电表判断电路故障（一处故障）
1．在如图所示的电路中，闭合开关S，电路正常工作，两只电压表的指针偏转角度相同。则R1、R2两端的电压之比为 ，通过R1、R2的电流之比为 。
2．如图所示，电路的电源电压为3V，闭合开关，两灯都发光，但L1的亮度比L2大，电压表示数为1V，则灯泡L2两端的电压为 V，通过L1的电流 L2的电流（选填“大于”“小于”或“等于”）。断开开关，电压表示数为 V。
3．【新考法】学科实践把铜片和锌片插入水果中就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（　　）A．水果电池将电能转化为内能B．水果电池两端有电压就一定能产生电流C．两个水果电池并联后能提供更高的电压D．水果电池外部电流方向从铜片流出，经过灯泡流向锌片
4．三个小灯泡串联接在电路中，现用电压表与其中一个小灯泡并联，部分电路如图所示，则开关闭合后，下列说法正确的是（　　）A．通过三个灯泡的电流一定相同B．三个灯泡两端的电压一定相同C．若电压表指针向左偏，则电流方向是从B端流向A端D．若电压表指针向右偏，则A端连接的是电源的正极
三个灯泡串联，电流处处相等；电流动从电压表正接线柱流进，负接线柱流出
5．如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（   ）A．两只灯泡一定是串联关系B．两只灯泡一定是并联关系C．两灯的电流可能相等 D．两灯的电压不可能相等
6．【新考法】跨学科实践作学习了简单电路的知识后，九年级的同学探究走廊应急灯的两个小灯泡是串联还是并联，下列现象说明两灯一定是并联的是（    ）A．两个灯泡两端的电压相等B．两灯泡通过的电流相等C．闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭D．闭合开关，两个小灯泡同时发光，拧下其中一个灯泡，另一个灯泡继续发光
7．小勇同学在练习使用电压表、电流表时，连接了如图所示的电路，电源电压保持不变，关于该电路的工作情况，下列说法中正确的是（    ）A．开关全部闭合后，灯L1与灯L2串联B．开关全部闭合后，电流表测通过灯L1的电流C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
8．某同学在做电学实验时，按如图所示连接电路，电源电压不变，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（　　）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路
9．在如图所示的电路中，闭合开关，两表有示数，过一会后发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。下列判断中正确的是（　　）A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动
10．如图所示电路，闭合开关后，整个电路正常工作。突然一盏灯熄灭，其中两只电表示数都变大，则该电路可能发生的故障为（　　）A．L1断路或L2被短接B．L1被短接或L2断路C．L1被短接或L2被短接D．L1断路或L2断路
1．（2024·北京）下列物品中，通常情况下属于导体的是（　　）A．陶瓷杯B．橡皮C．钢尺D．塑料水瓶
2．（2024·江苏常州）西安交通大学研究团队研制出一种新型陶瓷材料，弹性好、韧性好（不易断裂）、绝缘性好、隔热性好、耐高温．这种材料不宜用来制作（    ）A．沙发垫B．电工手套C．消防服D．炒菜锅
3. （2024·广西）关于超导材料，下列说法正确的是（　　）A. 是绝缘体材料B. 是半导体材料C. 常温常压下电阻为零D. 用来输电可减少电能损耗
4．（2023·山东德州·中考真题）如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P由图示位置向右滑动时，下列说法正确的是（　　）A．小灯泡L与滑动变阻器R串联B．电压表V示数变大C．电流表A1和A2示数都变小D．小灯泡L亮度变暗
5．（2023·四川巴中·中考真题）在如图所示的电路中，电源电压恒定，当滑动变阻器RP的滑片从最左端滑到最右端的过程中，下列说法正确的是（　　）  A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电流表示数不变，电压表示数变小D．电流表示数不变，电压表示数不变
6．（2023·辽宁抚顺·中考真题）如图所示的电路，闭合开关，将滑动变阻器的滑片从中点向左滑动。下列说法正确的是（　　）  A．电流表A1的示数变大B．电压表V的示数变大C．电流表 A1与电流表A2示数的差不变D．电压表V与电流表A2示数的比值变小
电路为串联电路，则电流表A和A1的示数相等；电压表测量定值电阻两端的电压；滑片向左滑动，电阻变大，电路中电流变小，定值电阻两端电压减小
1.导体、绝缘体、半导体和超导现象（1）导体：有的物体容易导电，叫做导体。金属、人体、大地、石墨、食盐水溶液等都是导体。（2）绝缘体：有的物体不容易导电，叫做绝缘体。橡胶、玻璃、塑料等都是绝缘体。（3）半导体：指导电性能介于导体和绝缘体之间的材料，如硅、锗等。它可以制作二极管，二极管具单向导电性。电流只能从它的正极流向负极，不能反向流动。
（4）超导现象：有些材料在温度很低时,电阻会突然消失，我们把这种现象称为超导现象。在一定的温条件下超导材料的电阻为零，电流通过导体时不会发热，所以适合用于远距离输电。2.电阻（1）定义：导体对电流的阻碍作用的大小叫做电阻，通常用字母R表示。（2）单位：欧姆，简称欧，符号Ω；其他常用单位：千欧（㏀）、兆欧（㏁）。换算关系：1㏀=103Ω，1㏁=106Ω。（3）影响因素：电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积有关，与导体中是否有电流流过，以及导体两端是否有电压均无关。导体的电阻还与温度有关
1．【新考法】学科实践多芯线是生产生活中常用的导线，由多根细导线制成，如图甲所示。多芯线接入电路时各根导线之间的连接方式是 ，所以多芯线的电阻 （选填“大于”“等于”或“小于”）每根细导线的电阻。家庭电路中，有时导线折断后需要把两根导线连接起来使用，如图乙所示。相互连接处往往比别处更容易发热，加速老化，原因是连接处的电阻比别处的电阻较 。
2．【新考法】跨学科融合科学既是物理的，也是化学的，还是地理的……某款暖手包，包内的物质含有醋酸钠，其液体可以通过凝固放热，再以 方式温暖我们的双手；我国的无人机技术发展迅速，如图所示，这是操纵无人机飞行的“调速”手柄，可改变无人机飞行的速度，与这个“调速”手柄联动的电路元件实质是一个滑动变阻器，它通过改变电阻丝接入电路中的 来改变电阻大小，起到调节作用。
3．【新情境】智能手表科技改变生活。如图所示的智能手表可以显示时间、体温、心率等信息，方便人们监测身体状态。下列关于智能手表说法不正确的是（   ）A．屏幕用的发光二极管主要是半导体材料制成的B．铜的导电性优于铁，更适合做内部的导线C．橡胶表带是绝缘体，它和导体有绝对的界限D．硅光电池工作时把太阳能转化为电能
4．如图是一种测定油箱内油量的装置，从油量表指针所指的刻度，就可以知道油箱内油量的多少。R是滑动变阻器，它的金属滑片是杠杆的一端，R0是定值电阻，关于该装置下列说法正确的是（     ）A．油量减少时，电路中的电流增大B．油量减少时，滑动变阻器接入电路中电阻减小C．油量增加时，R0两端电压增大D．油量增加时，滑动变阻器两端电压增大
5．闭合如图所示电路的开关，将滑动变阻器的滑片由右向左滑动的过程中（　　）A．电流表示数变大，电压表示数变大，灯泡变亮B．电流表示数变小，电压表示数变小，灯泡变暗C．电流表示数不变，电压表示数不变，灯泡亮度不变D．电流表示数变大，电压表示数变小，灯泡亮度不变
6．【新考法】学科实践小市同学在科学课上表演了一个小魔术，用如图所示形状的金属片点燃火柴，他将此金属片接在学生电源上（如图所示），则将火柴放在哪个位置最容易被点燃（     ）A．a点 B．b点 C．c点 D．都一样
7．【新考法】跨学科融合（多选）如图甲所示是智能化数显式圆规，它可以直接显示出所画圆的半径大小r。其内部等效电路图如图乙所示，OEF为一可旋转调节阻值的变阻器，当r增大时，即滑片P向顺时方向移动，反之，则向逆时针方向移动。闭合开关，则下列说法中正确的是（     ）A．可以用铜丝制成变阻器的电阻丝 B．半径r增大时，电压表示数增大C．半径减小时，电路的电流减小 D．圆规的数显表盘对应图乙中的电压表示数
