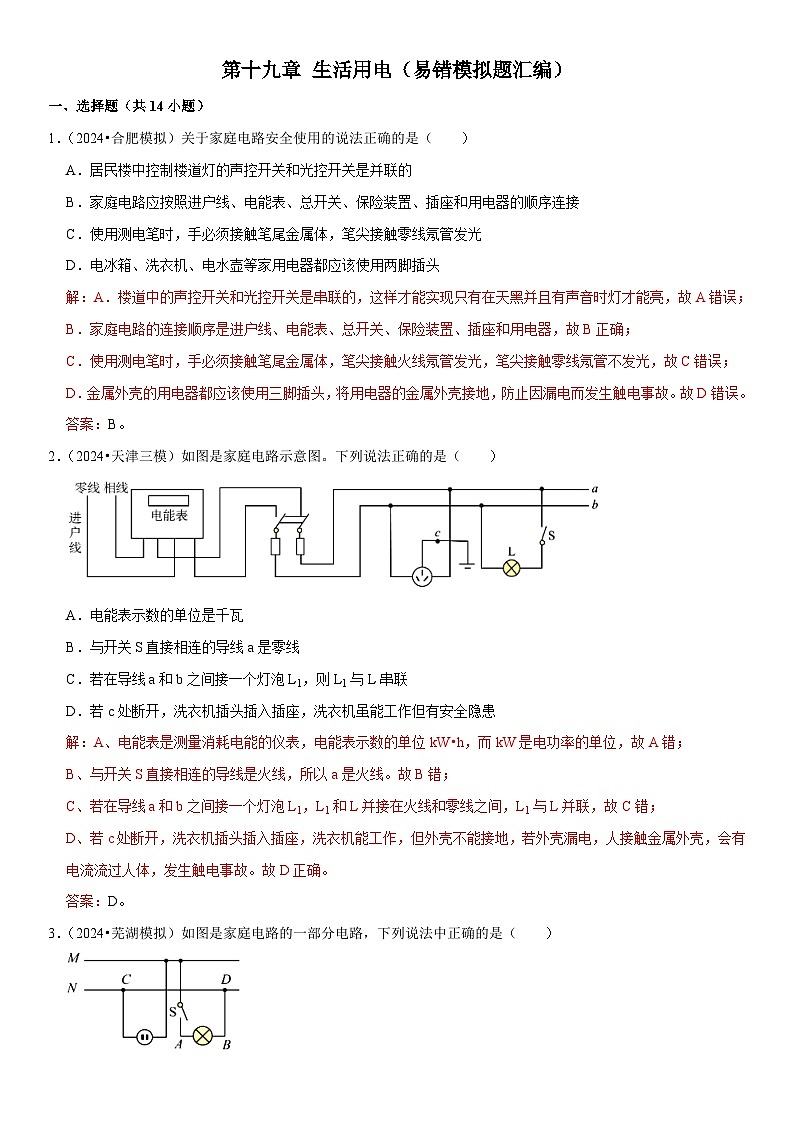

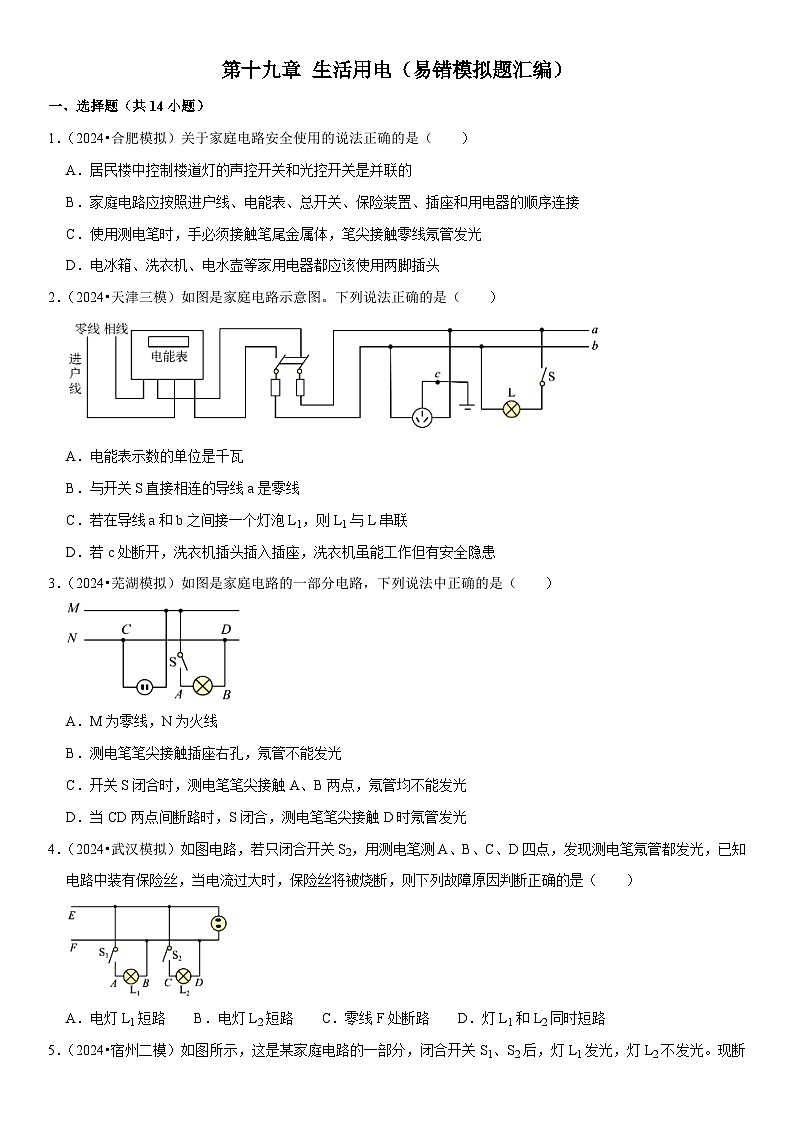

1．（2024•合肥模拟）关于家庭电路安全使用的说法正确的是（ ）
A．居民楼中控制楼道灯的声控开关和光控开关是并联的
B．家庭电路应按照进户线、电能表、总开关、保险装置、插座和用电器的顺序连接
C．使用测电笔时，手必须接触笔尾金属体，笔尖接触零线氖管发光
D．电冰箱、洗衣机、电水壶等家用电器都应该使用两脚插头
2．（2024•天津三模）如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患

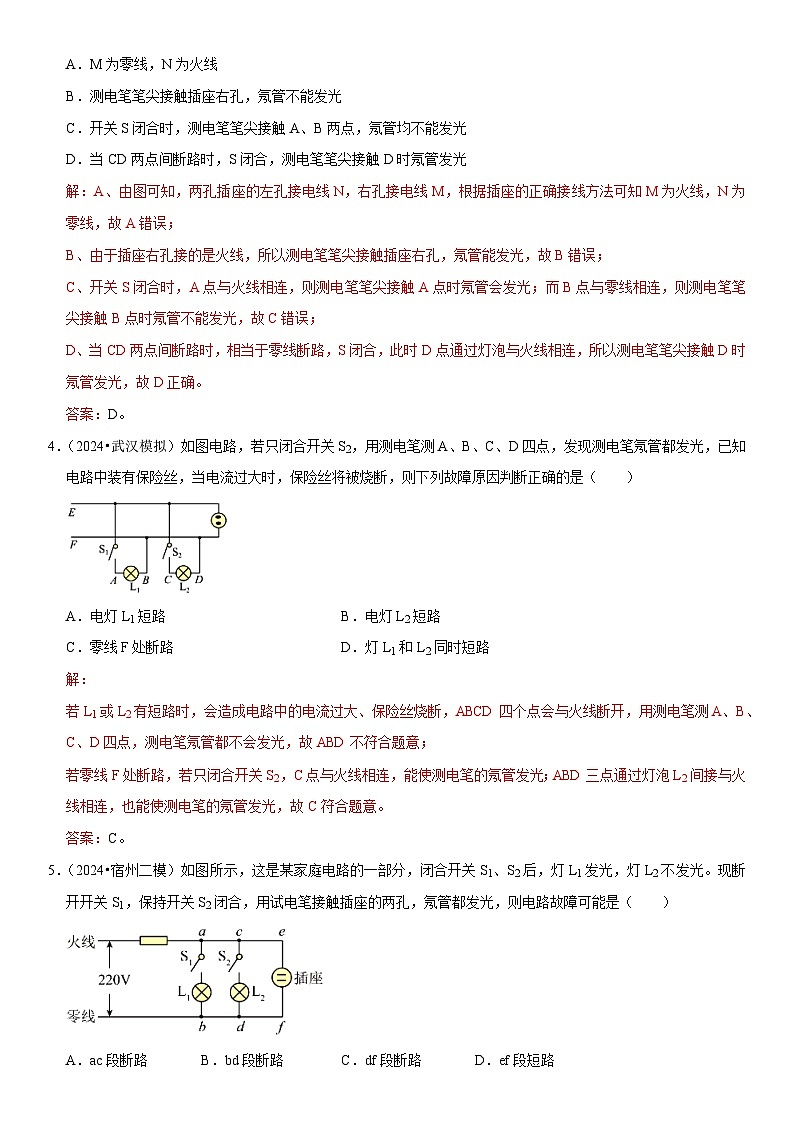

3．（2024•芜湖模拟）如图是家庭电路的一部分电路，下列说法中正确的是（ ）
A．M为零线，N为火线
B．测电笔笔尖接触插座右孔，氖管不能发光
C．开关S闭合时，测电笔笔尖接触A、B两点，氖管均不能发光
D．当CD两点间断路时，S闭合，测电笔笔尖接触D时氖管发光
4．（2024•武汉模拟）如图电路，若只闭合开关S2，用测电笔测A、B、C、D四点，发现测电笔氖管都发光，已知电路中装有保险丝，当电流过大时，保险丝将被烧断，则下列故障原因判断正确的是（ ）
A．电灯L1短路 B．电灯L2短路 C．零线F处断路 D．灯L1和L2同时短路

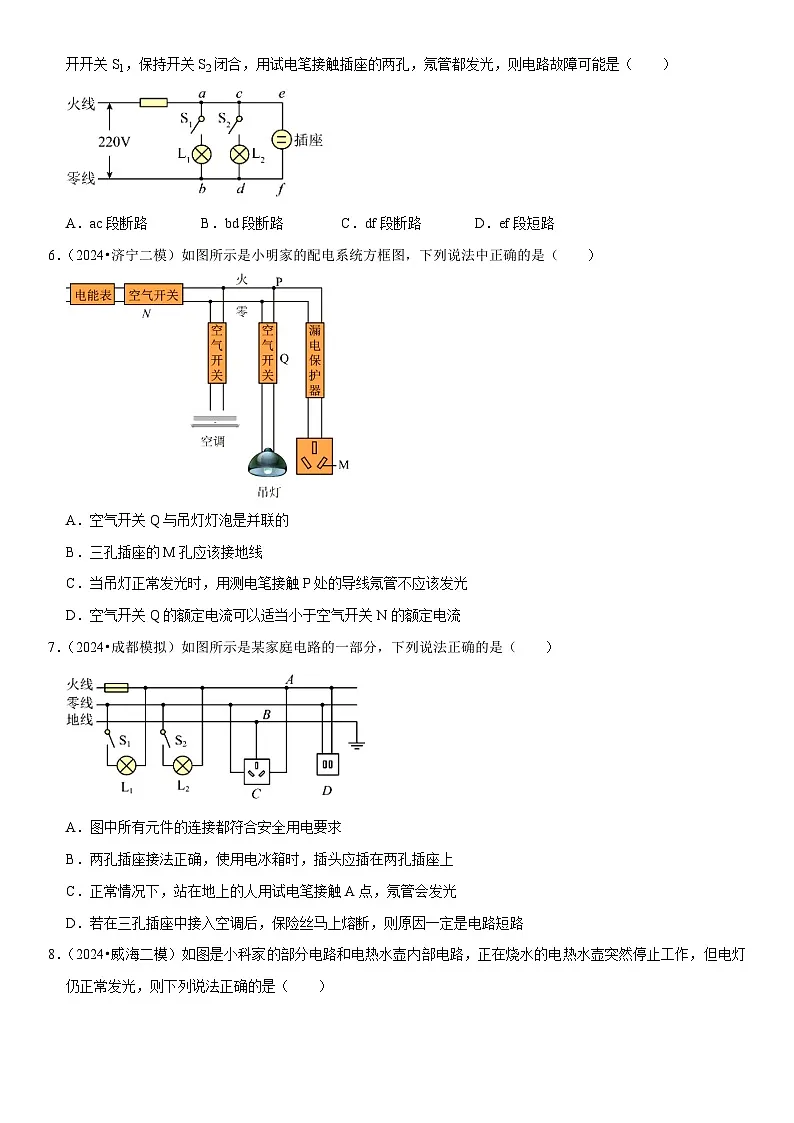

5．（2024•宿州二模）如图所示，这是某家庭电路的一部分，闭合开关S1、S2后，灯L1发光，灯L2不发光。现断开开关S1，保持开关S2闭合，用试电笔接触插座的两孔，氖管都发光，则电路故障可能是（ ）
A．ac段断路B．bd段断路C．df段断路D．ef段短路

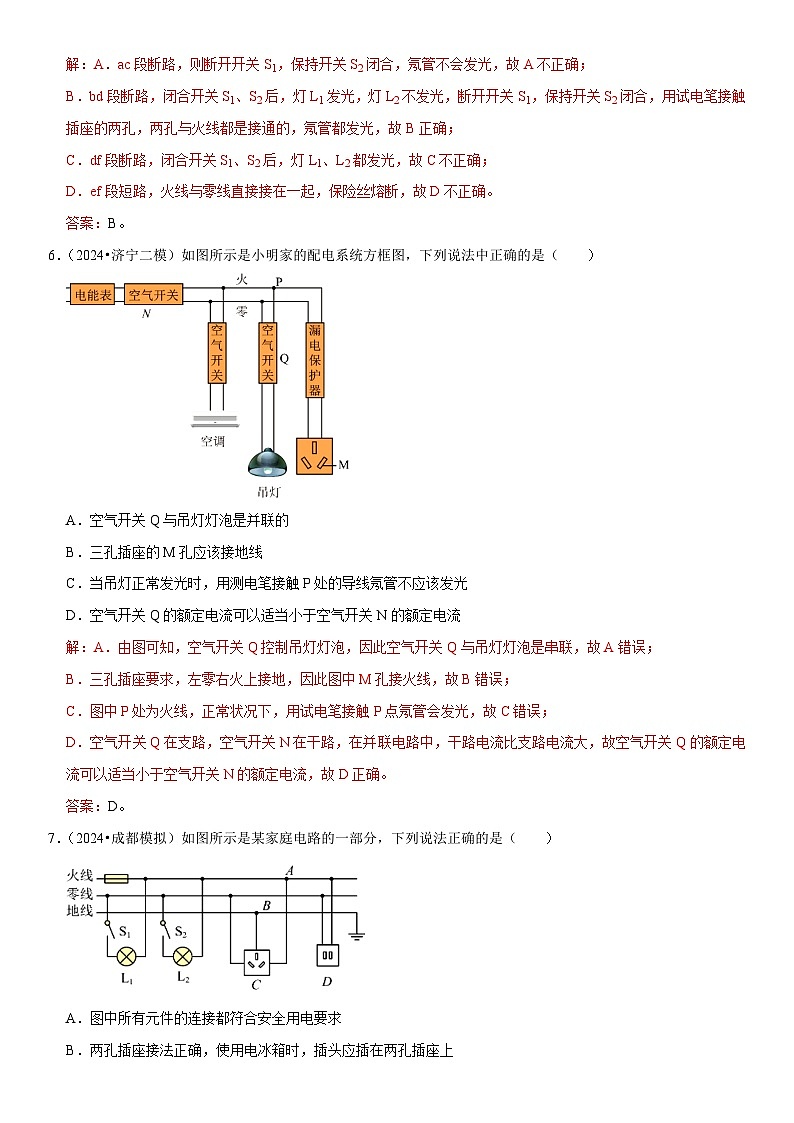

6．（2024•济宁二模）如图所示是小明家的配电系统方框图，下列说法中正确的是（ ）
A．空气开关Q与吊灯灯泡是并联的
B．三孔插座的M孔应该接地线
C．当吊灯正常发光时，用测电笔接触P处的导线氖管不应该发光
D．空气开关Q的额定电流可以适当小于空气开关N的额定电流
7．（2024•成都模拟）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．图中所有元件的连接都符合安全用电要求
B．两孔插座接法正确，使用电冰箱时，插头应插在两孔插座上
C．正常情况下，站在地上的人用试电笔接触A点，氖管会发光
D．若在三孔插座中接入空调后，保险丝马上熔断，则原因一定是电路短路

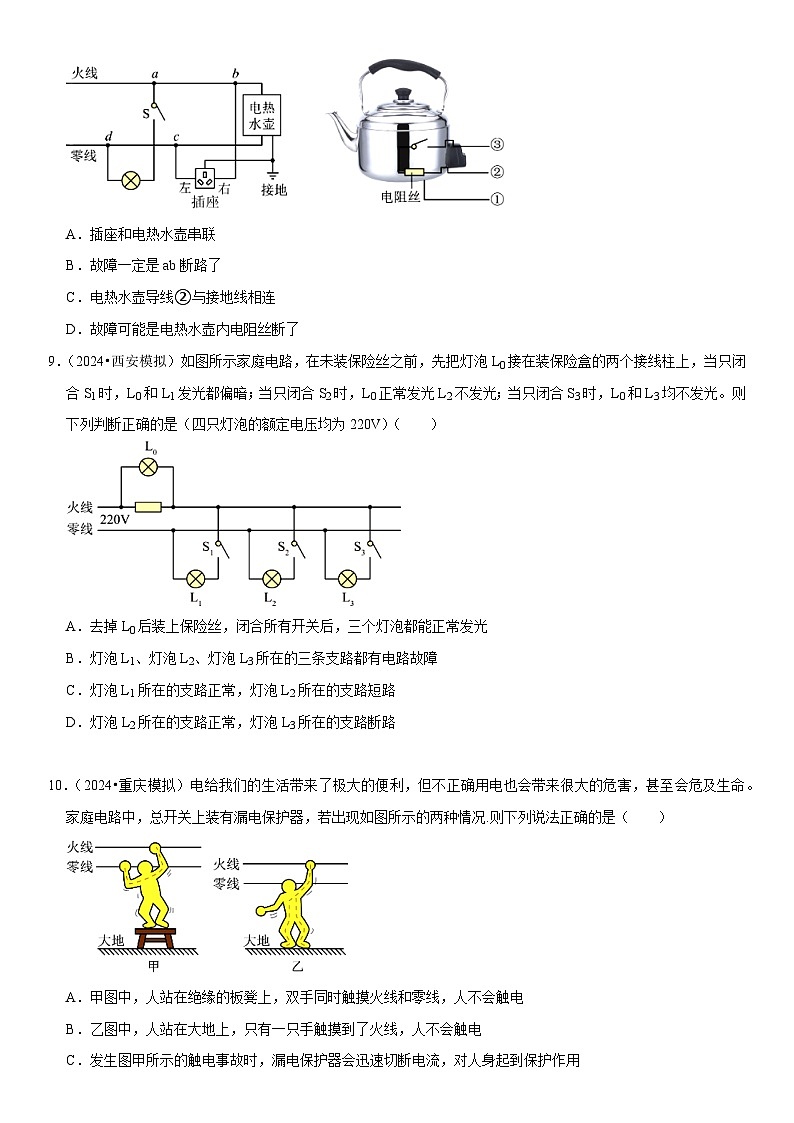

8．（2024•威海二模）如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab断路了
C．电热水壶导线②与接地线相连
D．故障可能是电热水壶内电阻丝断了
9．（2024•西安模拟）如图所示家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光L2不发光；当只闭合S3时，L0和L3均不发光。则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．去掉L0后装上保险丝，闭合所有开关后，三个灯泡都能正常发光
B．灯泡L1、灯泡L2、灯泡L3所在的三条支路都有电路故障
C．灯泡L1所在的支路正常，灯泡L2所在的支路短路
D．灯泡L2所在的支路正常，灯泡L3所在的支路断路
10．（2024•重庆模拟）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况.则下列说法正确的是（ ）
A．甲图中，人站在绝缘的板凳上，双手同时触摸火线和零线，人不会触电
B．乙图中，人站在大地上，只有一只手触摸到了火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
11．（2024•武汉模拟）如图所示是电动车在室内充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。下列做法符合安全用电原则的是（ ）
A．充电时若电动车或电线着火时应迅速泼水浇灭火焰
B．发生电火灾时应该立即切断电源
C．如充电时空气开关跳闸，可合上空气开关继续充电
D．电动车若暂时不使用可一直连接电源进行充电
12．（2024•长沙模拟）“珍爱生命，规范用电”。下列说法正确的是（ ）
A．同一插线板上，可以同时使用多个大功率用电器
B．电冰箱的金属外壳不一定要接地
C．定期对家庭电路进行安全检查
D．可以在高压电线下放风筝
13．（2024•成都模拟）新能源汽车逐渐进入人们的生活，相应的新能源汽车充电桩也大量出现，关于充电桩的安装及其安全使用，说法一定正确的是（ ）
A．充电桩在安装时，必须安装配套漏电保护器
B．排列成串的充电桩有可能是相互串联安装的
C．充电桩输出功率越大，与之配套的导线越细
D．接了漏电保护器，充电桩就不用再接地线了
14．（2024•武汉三模）关于家庭电路和安全用电，下列说法错误的是（ ）
A．图甲中，当电路中的电流过大时，空气开关自动断开，切断电路
B．图乙中，试电笔可以用来区分零线和火线
C．图丙中，三脚插头接入三孔插座后，能防止外壳带电对人造成伤害
D．图丁中，人会触电，此时漏电保护器会切断电路
二、填空题（共8小题）
15．（2024•上海三模）手机移动电源（俗称充电宝）有两个输出端，可以单独为一部手机或同时为两部手机充电，这两个输出端的连接方式是 联；用移动电源给手机充电时，手机相当于电路中 ；在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装 。
16．（2024•武汉模拟）如图所示是试电笔构造示意图，其笔尾的金属笔卡是 （选填“导体”或“绝缘体”），金属笔尖和金属笔尾间 （选填“串”或“并”）联一个高阻值的电阻。
17．（2024•天津模拟）家庭电路中电灯、电扇和空调之间是 （选填“串联”或“并联”）；电热水壶是三脚插头，是为了使用时，使金属外壳与 相连；如果仅将一个台灯的插头接入插座时，家中空气开关立刻跳闸，则原因应该是 （选填“功率过大”或“短路”）。
18．（2024•哈尔滨三模）如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 。
19．（2024•长春模拟）家庭电路中为了用电安全，洗衣机应选用 孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 （选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
20．（2024•汕头模拟）小明想在家里安装一盏照明灯，如图所示，这是他设计的电路，图中虚线框1和2内应连入开关和电灯，则开关应安装在虚线框 内。安装完毕后，他在家里开着空调上网查资料，当妈妈做饭，把电饭煲插头插进插座时，空气开关立刻“跳闸”，小明分析原因可能是电饭煲插头内部导线 ，也可能是家里电路中用电器的 过大。
21．（2024•日照模拟）如图所示的家庭电路中，闭合开关S，电灯发光，若断开开关S，站在地面上的人用手接触电路中的A点 （选填“会”或“不会”）触电；某同学家里有一个小电风扇，小电风扇正常工作时消耗的电能 （选填“大于”、“小于”或“等于”）其产生的热量。
22．（2024•洛阳模拟）如图是安装了漏电保护器的家庭电路。甲、乙两处分别装电灯和开关， 处应装开关（选填“甲”或“乙”）；若图中C处不慎触电时，漏电保护器检测到通过A、B两处的电流 （选填“相等”或“不相等”），从而迅速切断电路，起到保护作用；家里的进户线也有一定电阻（约几欧），当家中的所有用电器都工作时，原来开着的电灯会 （选填“变亮”、“变暗”或“不变”）。
三、作图题（共3小题）
23．（2024•重庆二模）如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中。
24．（2024•扬州模拟）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。
25．（2024•南通模拟）如图为冰箱工作时部分电路示意图。冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图中的电路连接完整，并符合安全用电原则。
四、解答题（共2小题）
26．（2024•天津二模）某商场有甲、乙两种容积相同的电热水壶，额定电压均为220V，额定功率分别为800W和1500W。请你从物理学角度分析并加以说明。
（1）从烧水快的角度考虑，应选购哪种电热水壶？说明理由。
（2）从安全用电的角度谈谈在使用家用电器时需要注意的事项（说出两点即可）。
27．（2024•沈阳模拟）如图所示，人们日常生活和工作中经常使用的一种插线板。
（1）插线板一般不能同时接用多个大功率用电器，请你用学过的知识说明其中的道理。
（2）现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板将会存在什么隐患。
