【知识点回顾】

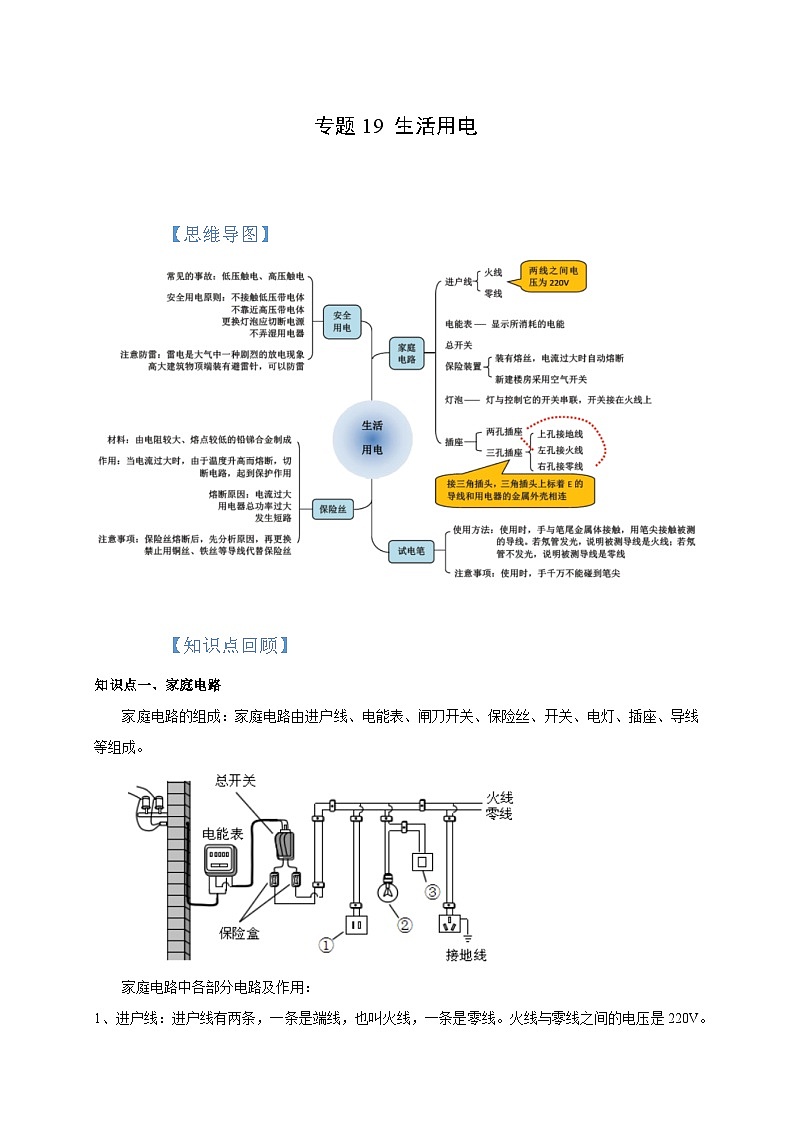

知识点一、家庭电路
家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：
1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V。正常情况下，零线之间和地线之间的电压为0V。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝：
电路符号：
材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座
种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。）
E
N L
接地线
接火线
接零线
6、用电器（电灯）和开关：
家庭电路中各用电器是并联的。
开关和用电器串联，开关必须串联在火线中。
与灯泡的灯座螺丝口相接的必须是零线。
7、测电笔：用试电笔可以辨别火线和零线。使用时笔尖接触被测的导线，手必须接触笔尾的金属体。用试电笔测火线时氖管会发光；测零线时不会发光。

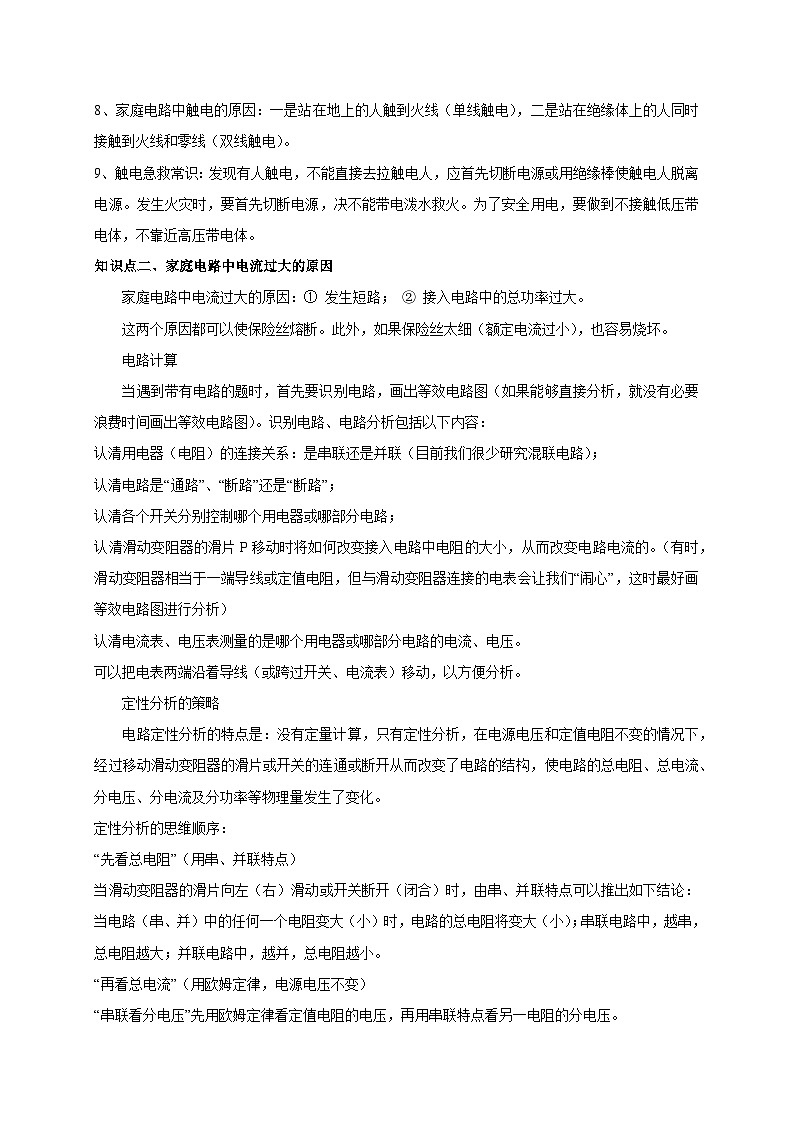

8、家庭电路中触电的原因：一是站在地上的人触到火线（单线触电），二是站在绝缘体上的人同时接触到火线和零线（双线触电）。
9、触电急救常识：发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。发生火灾时，要首先切断电源，决不能带电泼水救火。为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
知识点二、家庭电路中电流过大的原因
家庭电路中电流过大的原因：① 发生短路； ② 接入电路中的总功率过大。
这两个原因都可以使保险丝熔断。此外，如果保险丝太细（额定电流过小），也容易烧坏。
电路计算
当遇到带有电路的题时，首先要识别电路，画出等效电路图（如果能够直接分析，就没有必要浪费时间画出等效电路图）。识别电路、电路分析包括以下内容：
认清用电器（电阻）的连接关系：是串联还是并联（目前我们很少研究混联电路）；
认清电路是“通路”、“断路”还是“断路”；
认清各个开关分别控制哪个用电器或哪部分电路；
认清滑动变阻器的滑片P移动时将如何改变接入电路中电阻的大小，从而改变电路电流的。（有时，滑动变阻器相当于一端导线或定值电阻，但与滑动变阻器连接的电表会让我们“闹心”，这时最好画等效电路图进行分析）
认清电流表、电压表测量的是哪个用电器或哪部分电路的电流、电压。
可以把电表两端沿着导线（或跨过开关、电流表）移动，以方便分析。
定性分析的策略
电路定性分析的特点是：没有定量计算，只有定性分析，在电源电压和定值电阻不变的情况下，经过移动滑动变阻器的滑片或开关的连通或断开从而改变了电路的结构，使电路的总电阻、总电流、分电压、分电流及分功率等物理量发生了变化。
定性分析的思维顺序：
“先看总电阻”（用串、并联特点）
当滑动变阻器的滑片向左（右）滑动或开关断开（闭合）时，由串、并联特点可以推出如下结论：当电路（串、并）中的任何一个电阻变大（小）时，电路的总电阻将变大（小）；串联电路中，越串，总电阻越大；并联电路中，越并，总电阻越小。
“再看总电流”（用欧姆定律，电源电压不变）
“串联看分电压”先用欧姆定律看定值电阻的电压，再用串联特点看另一电阻的分电压。
“并联看分电流”先用欧姆定律看定值电阻的电流，再用串联特点看另一电阻的分电流。
“最后看功率”（用功率公式）
实在难以分析的时候，可以根据题意假设一些用电器（一段电路）的电阻、电流以及它们两端的电压。
解计算题时，要注意第二、三部分中公式和规律的运用。
解计算题时，设未知数的技巧是，选电路图中固定不变的量做未知数，选所求的物理量做未知数。
知识点三、安全用电
电压越高越危险：由欧姆定律可知，人体的电阻R一定，加在人体身上的电压越大，通过人体的电流就越大。电流大到一定程度，人就会发生危险。所以电压越高越危险。
高压触电的两种方式：高压电弧触电、跨步电压触电。
安全用电的原则：不接触低压（小于1000V）带电体，不靠近高压（大于1000V）带电体。
人们把正常接通的电路，即用电器能够工作的电路叫做通路。电路的两种主要故障是短路和断路。
雷电的路径往往经过地面上凸起的部分。
【例题精析】
（2022•宁夏）关于安全用电，下列说法正确的是（ ）
A．家用电器失火时，应先断电后灭火
B．使用试电笔时，手不能接触笔尾金属体
C．更换灯泡搬动电器前可以不断开电源开关
D．手机充电器可以长期插在插座上
（2022•湖北）如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是（ ）
A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其它插孔仍可提供工作电压
（2022•随州）如图是一个住宅户内的配电系统方框图。下列说法中正确的是（ ）
A．空气开关Q与吊灯灯泡是并联
B．当吊灯正常发光时，用试电笔接触P处的导线氖管不会发光
C．当站在地上的人不小心用手指接触到插孔M内的金属片时，漏电保护器会迅速切断电流，对人身起到保护作用
D．当N处的空气开关跳闸时，一定是空调和吊灯同时使用引起的
（2022•常德）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的
（2022•湖州）如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
（2022•毕节市）学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的 （填“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图 ；如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是 （填“用电器的总功率过大”或“短路”）。
（2022•兰州）如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度，S2为单独控制电视插座的开关。在图乙中将电路图连接完整，要求符合安全用电原则。
（2022•福建）用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
（2022•遂宁）请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
【习题巩固】
一．选择题（共10小题）
1．（2022•信阳二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用试电笔时，手要接触笔尾金属体
B．户外游玩时，如遇雷雨天气，可在大树下避雨
C．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
D．控制电灯的开关，要连接在零线和电灯之间
2．（2022•沂水县校级模拟）我市开展“安全用电进校园”活动，下列符合安全用电原则的是（ ）
A．使用绝缘层破损的导线
B．在浴室里可以随意安装插座
C．电冰箱外壳应接地线
D．发现有人触电时，应立即用手把他拉开
3．（2022•河东区校级模拟）如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
4．（2022•大兴区一模）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．我国家庭电路的电压是200V
B．用电器着火时应立即用水浇灭
C．洗衣机在工作时金属外壳应接地
D．空气开关“跳闸”一定是因为发生了短路故障
5．（2022•玄武区校级模拟）如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮。断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光。则故障可能是（ ）
A．ac间断路B．bd间断路
C．灯泡L2断路D．b点到零线之间断路
6．（2022•福田区校级模拟）如图所示，关于家庭电路和安全用电，下列说法正确的是（ ）
A．电冰箱接入三孔插座后，灯和电冰箱是串联在一起的
B．闭合灯泡的开关后灯泡发光，用试电笔接触A点时，氖管不发光
C．若空气开关“跳闸”，一定是电路的总功率过大造成的
D．空气开关和漏电保护器的作用相同
7．（2022•杭州模拟）如图家庭电路中，闭合S1、S2、S3，三盏灯正常发光。一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插入插座的两孔，氖管均发光。则故障原因是（ ）
A．插座发生短路B．零线BD之间断开
C．零线CD之间断开D．零线BC之间断开
8．（2022•威远县校级模拟）如图所示的电路闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，电路发生的故障可能是（ ）
A．火线和零线短路B．电线ab段某处断路
C．电线cd段某处断路D．电灯短路
9．（2022•金坛区一模）如图所示，当开关S闭合时，灯L正常发光。把一台灯插头插在图中的插座里，闭合台灯开关后，发现台灯不亮，灯L也熄灭。用测电笔分别接触插座两孔及A、B两点时，氖管都不发光。造成这种现象的原因可能是（ ）
A．台灯插头短路B．台灯灯头短路
C．台灯开关短路D．进户线零线断路
10．（2022•南海区模拟）为了安全用电，在家庭电路设计安装中使用漏电保护器。漏电保护器是在用电器发生漏电或人体触电时实施保护的装置。家庭电路漏电时，通过火线和零线的电流不相等（如图中虚线框内A、B两点电流不相等），漏电保护器中有一特殊装置（在图中虚线框内未画出）检测到该差异后，会自动切断电源，起保护作用。下图是模拟漏电的试验电路，由一只开关S和电阻R组成，闭合开关S能模拟漏电情形的连接电路是（ ）
A．
B．
C．
D．
二．填空题（共2小题）
11．（2022•平果市模拟）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光。那么可以判定故障是电路中的 （选填“AC”、“CD”或“BD”）段 （选填“短路”或“断路”）。
12．（2022•常熟市模拟）如图是小明家中的部分电路，开始时各部分工作正常，将电饭锅的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭锅的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光，可以判断用手接触电路中的D点，他 触电（选填“会”或“不会”），该电路中的故障是 之间断路。
三．作图题（共5小题）
13．（2022•东港区二模）两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至抵挡位置，电路处于低功率工作状态，两根电阻丝都发热；开关S转动至高挡位置，电路处于高功率工作状态，仅有一根电阻丝发热。请以笔画线代替导线完成电路连接。
14．（2022•深圳模拟）如图所示，铭牌标识为“220V 40W”的灯泡和“220V 5W”的LED灯，当开关闭合后，两灯都能正常发光，插座不受开关控制，请将电路连接完整。
15．（2022•东莞市校级三模）如图所示是家庭电路的一部分，电位器是调节台灯（螺口灯泡）亮度的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。（要求顺时针旋转旋钮时灯泡的亮度变亮）
16．（2022•鞍山一模）如图所示是家庭电路的一部分，请你正确的将控制电灯的开关和带保险丝的三孔插座接入电路中。
17．（2022•铁西区模拟）如图甲为“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙是不完整的家庭电路示意图（图乙实框内为“一开三孔”开关），请用笔画线代替导线把该电路连接完整。要求：
（1）开关控制灯泡，开关断开，插座仍可继续使用。
（2）虚线框内部连接时导线不能交叉。
