【高频考点精讲】

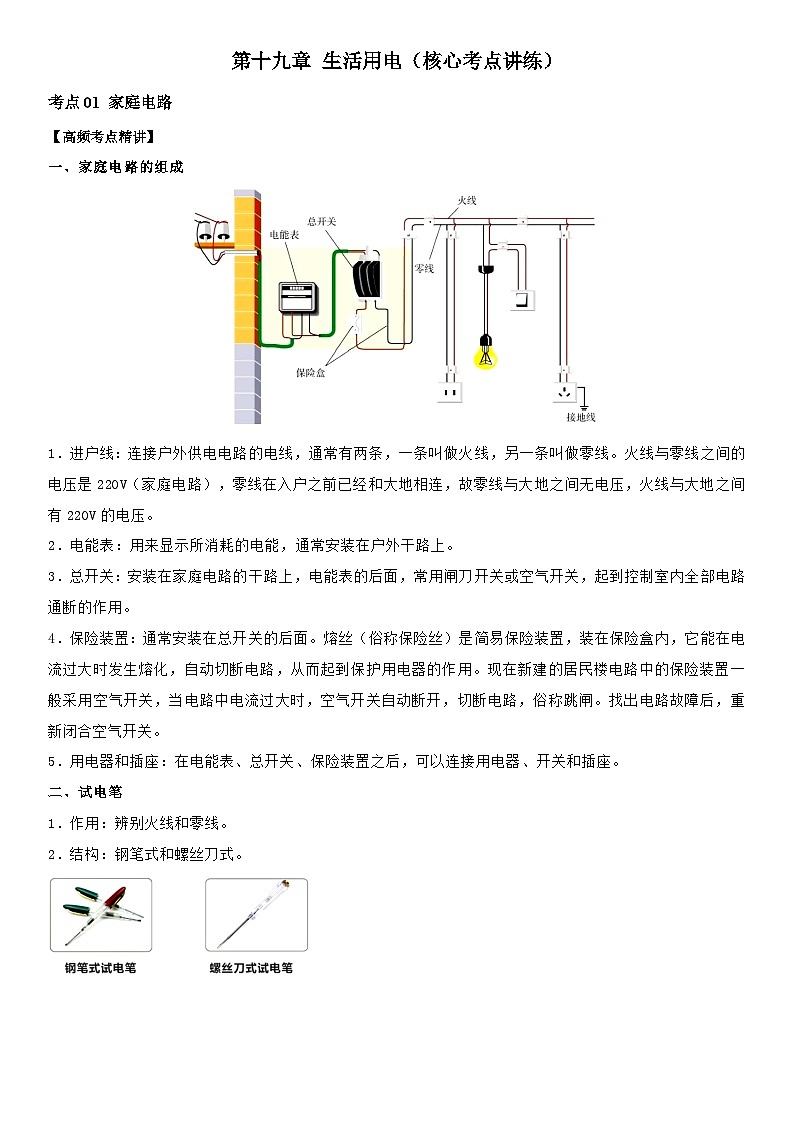

一、家庭电路的组成
1．进户线：连接户外供电电路的电线，通常有两条，一条叫做火线，另一条叫做零线。火线与零线之间的电压是220V（家庭电路），零线在入户之前已经和大地相连，故零线与大地之间无电压，火线与大地之间有220V的电压。
2．电能表：用来显示所消耗的电能，通常安装在户外干路上。
3．总开关：安装在家庭电路的干路上，电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
4．保险装置：通常安装在总开关的后面。熔丝（俗称保险丝）是简易保险装置，装在保险盒内，它能在电流过大时发生熔化，自动切断电路，从而起到保护用电器的作用。现在新建的居民楼电路中的保险装置一般采用空气开关，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。找出电路故障后，重新闭合空气开关。
5．用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
二、试电笔
1．作用：辨别火线和零线。
2．结构：钢笔式和螺丝刀式。

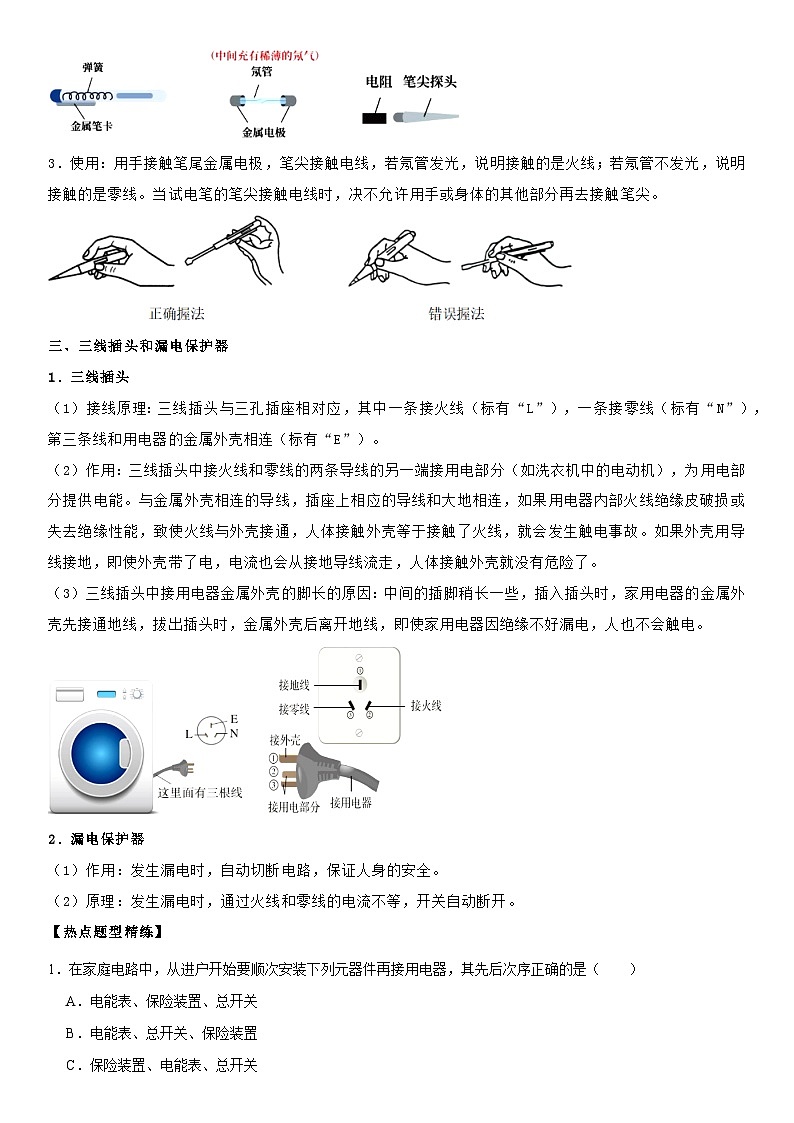

3．使用：用手接触笔尾金属电极，笔尖接触电线，若氖管发光，说明接触的是火线；若氖管不发光，说明接触的是零线。当试电笔的笔尖接触电线时，决不允许用手或身体的其他部分再去接触笔尖。
三、三线插头和漏电保护器
1．三线插头
（1）接线原理：三线插头与三孔插座相对应，其中一条接火线（标有“L”），一条接零线（标有“N”），第三条线和用电器的金属外壳相连（标有“E”）。
（2）作用：三线插头中接火线和零线的两条导线的另一端接用电部分（如洗衣机中的电动机），为用电部分提供电能。与金属外壳相连的导线，插座上相应的导线和大地相连，如果用电器内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，人体接触外壳等于接触了火线，就会发生触电事故。如果外壳用导线接地，即使外壳带了电，电流也会从接地导线流走，人体接触外壳就没有危险了。
（3）三线插头中接用电器金属外壳的脚长的原因：中间的插脚稍长一些，插入插头时，家用电器的金属外壳先接通地线，拔出插头时，金属外壳后离开地线，即使家用电器因绝缘不好漏电，人也不会触电。

2．漏电保护器
（1）作用：发生漏电时，自动切断电路，保证人身的安全。
（2）原理：发生漏电时，通过火线和零线的电流不等，开关自动断开。
【热点题型精练】
1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确。
答案：B。
2．如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路中的
解：A、电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B、为了用电的安全，灯泡的开关要控制火线，所以a为火线，b为零线，故B错误；
C、家庭电路中控制灯泡的开关应该接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故C正确；
D、电视机与电风扇接入电路时，互不影响，是并联关系，故D错误。
答案：C。
3．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
解：AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；
CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。
答案：D。
4．如图是小明家家庭电路的一部分。下列叙述中，错误的是（ ）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
解：A、开关应与被控制的电路串联，因此开关应与被控制的灯泡串联，故A正确；
B、插座给可移动家用电器供电，插座并联在电路中，因此灯泡与插座应并联，故B错误；
C、当开关S断开时，d点与火线相连，用试电笔接触该点时氖管发光；a、c与零线接通，氖管不发光；开关断开时b点与零线相连，氖管不发光，故C正确；
D、三孔插座中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确。
答案：B。
5．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
解：A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A项分析正确；
B、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B项分析正确；
C、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C项分析错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D项分析正确；
答案：C。
6．某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用。下列电路符合要求的是（ ）
A． B．
C． D．
解：某油烟机具有排气和照明的功能，这两种功能既可单独、也可同时使用，说明电动机和照明灯独立工作、互不影响即为并联，电动机和照明灯分别由各自支路上的开关控制，根据家庭电路安全用电的原则，开关应控制火线，只有一个保险丝的情况下，保险丝应该接在火线上，故C符合要求。
答案：C。
7．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（ ）
A．洗衣机只能在220V的电压下工作
B．洗衣机正常工作时，10s内会产生1500J的热量
C．洗衣机外壳和火线绝缘损坏，外壳带电时，总电路中的保险丝会熔断
D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流
解：A、该洗衣机在额定电压下正常工作，两端的电压在一定的范围内可以工作，故A错误；
B、洗衣机的主体是电动机，电动机工作时将电能主要转化为机械能，还有一少部分内能；洗衣机正常工作10s消耗的电能W＝Pt＝150W×10s＝1500J，所以产生的热量远远小于1500J，故B错误；
CD、洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流，预防触电事故发生，保险丝不会熔断，故C错误，D正确。
答案：D。
8．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
解：
A、当电灯电流过大时，与灯泡串联的空气开关③会跳闸，故A正确；
B、当插座漏电时，漏电保护器会断开电路，由于此时电路中的电流不会过大，所以空气开关①不会跳闸，故B错误；
C、当空调电流过大时，空气开关②会跳闸，由于火线和零线的电流相同，所以漏电保护器不会切断电流，故C错误；
D、空气开关跳闸，问题解决后闭合空气开关即可，不需要更换新的空气开关，故D错误。
答案：A。
9．如图所示，控制灯泡的开关要接在 1 （选填“1”或“2”）处。将电水壶的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的 地 （选填“火”“零”或“地”）线相连，以防止外壳带电时，对人造成伤害。
解：控制灯泡的开关要接在火线与灯泡之间，即1处；
将电水壶的三脚插头插入三孔插座中，电水壶的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流也会通过地线导入大地，防止触电事故的发生。
答案：1；地。
10．在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是 并联 ，为了防止触电事故的发生，应该把用电器的开关安装在 火线 （选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电笔辨别火线、零线时，正确的使用方式是 甲 （选填“甲”或“乙”）。
解：（1）家庭电路中，电灯、电视机、空调等各种用电器之间的使用要互不影响，所以它们要并联；
（2）把用电器的开关安装在火线上，这样，当开关断开时，用电器就与火线断开了，可以防止触电事故的发生，确保安全；
（3）用测电笔辨别火线、零线时，手要接触笔尾金属体，这样，让火线通过测电笔（高电阻、氖管等）、人体与大地构成通路，有微弱电流通过测电笔，测电笔的氖管才会发光，故图甲是正确的；若按图乙的方式使用，检测火线、零线氖管均不发光。
答案：并联；火线；甲。
11．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生 短路 ，这时电路中的 空气开关 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器 总功率 过大，也会导致电路中电流过大。
解：裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；
电路中用电器的总功率过大，根据P＝UI可知，会导致电路中电流过大。
答案：短路；空气开关；总功率。
12．电热水壶是利用电流的 热 效应工作的。小明家要购买一只电热水壶，他发现某商场有容积相同、额定电压均为220V、额定功率分别为800W和1800W的两种电热水壶。家中给电热水壶供电插座的额定电流是5A，从安全用电的角度考虑，小明应选购 800 W的电热水壶。如图电热水壶的插头中插脚①较长，将插头插入插座时，可确保电热水壶的金属外壳先接触 地 线，避免触电事故。插头外壳是用橡胶做的，是因为橡胶是 绝缘体 体。
解：（1）电热水壶是利用电流的热效应工作的；
（2）额定功率为800W电热水壶的额定电流为：I甲=P甲U甲=800W220V≈3.6A；额定功率分别为1800W电热水壶的额定电流为：I乙=P乙U乙=1800W220V≈8.18A；室内插座的额定电流是5A，额定功率为1800W电热水壶的额定电流大于插座的额定电流，额定功率为800W电热水壶的额定电流小于插座的额定电流，所以应该选用800W的；
（3）插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生；
（4）各种插头的外壳都采用了橡胶、塑料等材料，是因为塑料和橡胶都是绝缘体，可以防止漏电。
答案：热；800；地；绝缘体。
13．周末，小明在家帮妈妈做家务，家里开着空调，妈妈正在用电饭锅做饭，当小明接通电水壶烧水时，家里所有的用电器都停止工作。小明分析可能是同时使用的大功率用电器过多，导致家里的 空气开关 跳闸了。妈妈告诉小明要注意用电安全，例如电水壶用三脚插头就是为了将金属外壳接 地线 ，防止发生触电事故。
解：由题意可知，小明家里开着空调，妈妈正在用电饭锅做饭，当小明接通电热水壶烧水时，家里所有的用电器都停止工作，原因可能是电路中并联的用电器过多，总功率过大，根据I=PU知电路中电流过大而引起空气开关跳闸；
电热水壶用三脚插头较长的那个脚与电热水壶的金属外壳相连接，将电热水壶的三脚插头插入三孔插座中，较长那个脚插入三孔插座的上孔，这样电热水壶外壳与地线相连接，即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生。
答案：空气开关；地线。
14．用试电笔可辨别火线和零线，使氖管发光的是 火线 。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是 ab之间断路 。
解：试电笔可以区分火线和零线，可以使氖管发光的是火线；
用试电笔测试b、c、d三点，氖管都发光，这说明从火线到b点之间的电路都是完好的，没有断路；而试电笔测试a点时，氖管不发光，这说明b点到零线之间的导线出现断路，由此可以判断出是a、b之间某处断路。
答案：火线；ab之间断路。
15．用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
解：开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡，然后接到零线上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：
16．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。请把电路连接完整。
解：只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作，这说明该电路为并联电路，开关S2在支路中控制灯泡，开关S1在干路中，如图所示：
考点02 家庭电路中电流过大的原因
【高频考点精讲】
一、电流过大的原因
1．家庭电路中用电器总功率过大
家庭电路中用电器是并联的，总功率，根据P=UI可知，当U=220V时，总功率越大，电路中的总电流越大。
2．短路
家庭电路中的火线与零线直接连通时就会造成短路。由于导线的电阻很小，根据I=U/R可知，电路中的电流会很大。
二、保险丝的作用
1．保险丝
（1）作用：电路中电流过大时，保险丝熔断自动切断电路，起到保护作用。
（2）材料：保险丝由电阻率较大，熔点比较低的铅锑合金制作的。
（3）选择：使其额定电流等于或稍大于电路中最大规定工作电流。
（4）连接：一般只接一根在火线上，且与保护的电路串联，应接在闸刀开关的下方。
（5）注意事项：不能用铜丝、铁丝代替保险丝。现在新建楼房般都采用空气开关，当电流过大时，切断电路。

2．空气开关
（1）作用：当电路中由于短路、过载等原因导致电流过大时，空气开关自动断开，切断电路，俗称跳闸。
（2）使用方法：断开后，待故障排除，再将闸刀开关合上。
（3）接线方法：单线式的只接在火线上，双线式的分别接入火线和零线。
【热点题型精练】
17．关于家庭电路和安全用电的说法中正确的是（ ）
A．正确使用试电笔测量时，人体安全的原因是试电笔与人体之间绝缘
B．空气开关和漏电保护器在家庭电路中起的作用相同
C．用电器的总功率过大是家庭电路中电流过大的原因之一
D．控制电灯的开关要接在零线和灯泡之间
解：
A、试电笔接触火线时，火线、试电笔、人体、大地构成一个通路，不会触电的原因是试电笔中串联着一个很大的电阻，约有一百万欧姆，根据欧姆定律可知，在试电笔接触火线时，从人体流过的电流很小很小，所以才不会触电，故A错误；
B、空开是防止电路短路或者超负荷工作的，漏电保护器是防止因漏电而造成人身触电的，故B错误；
C、家庭电路的电压可认为不变，用电器的总功率过大时，根据I=PU可知，干路中的电流过大，所以用电器的总功率过大是家庭电路中电流过大的原因之一，故C正确；
D、如果把开关接在零线和火线之间，断开开关后，灯泡仍然和火线是相连的，更换灯泡或者维修电路时还会造成触电事故，所以应该将开关接在灯泡和火线之间，故D错误；
答案：C。
18．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是（ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
解：ABC、保险丝是由电阻率大、熔点低的铅锑合金制作的，而铜丝的电阻率小、熔点高；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同；保险丝的电阻大于铜丝的电阻，由Q＝I2Rt可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，从而起到保护电路的作用，故AC正确，B错误；
D、若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，故D正确。
答案：B。
19．小冰家的电能表标有“220V 10（20）A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路
C．电冰箱断路D．用电器的总功率过大
解：由电能表上的参数可得，电路中允许的最大功率为：P＝UI＝220V×20A＝4400W；而家中使用的用电器的总功率为100W+2×40W+60W＝240W远小于电能表的最大功率；故空气开关跳闸不是因为功率过大，而是由于短路引起，所以故障是台灯插头处短路。
答案：B。
20．在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路B．灯泡断路C．灯泡短路D．cd段断路
解：用测电笔分别测试b、c两点氖管均发光，应该c、b两点都与火线相通，即c点→灯泡L→b点→开关→火线都是通路；故障是c到进户线的零线断路了，即可能cd段断路，故D正确。
答案：D。
21．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L1不亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路B．c点左侧的零线断路
C．灯L2所在支路断路D．c、d两点间断路
解：闭合S1，灯L1亮，电路中有电流，说明电路为通路，从保险丝→a→S1→L1→c以及c点左侧的零线都没有断路；
闭合S2，灯L2不亮，灯L2不亮的原因有两个：一个是断路、一个是短路；
用试电笔测a、b、c、d四个接线点，a、b、d三点的氖管发光，说明这三点与火线之间是接通的；试电笔只在c点不发光，说明c点与d点之间是断开的，所以故障是c、d两点间断路，故D正确。
答案：D。
22．如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断
B．三孔插座与地线接触不良
C．灯泡被短路
D．A、B两点间断路
解：闭合开关S后，灯泡正常发光，但插座不能供电，这说明插座所在的支路出现了断路现象；
试电笔检测插座的左、右两孔，氖管均不亮，这说明插座的右孔与火线之间是断开的，所以故障是A、B两点间断路。
答案：D。
23．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
答案：D。
24．某家庭电路如图所示，以下说法中不正确的是（ ）
A．若保险丝熔断，则可能是短路引起的
B．三孔插座的连接方式符合安全用电的原则
C．若仅b、c 间断路，开关S闭合，灯泡L不会发光
D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系
解：A、家庭电路中的保险丝熔断，可能是家庭电路中发生了短路，也可能是电路中总功率过大，故A正确；
B、三孔插座地线直接接三孔插座的上孔，零线直接接三孔插座的左孔，火线首先接保险丝，然后再进入右孔，故B正确；
C、通过灯L的电流没有通过bc段导线，所以bc段断路灯L一样能发光，故C错误；
D、若在a、b间接入一个灯泡L1，这盏灯与灯L是并联的，故D正确。
答案：C。
25．在家庭电路中，各用电器之间是 并联 （选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 短路 ，也可能是家里电路中用电器总功率 过大 。
解：（1）家用电器之间是并联时，各家用电器都正常工作，并且互不影响；
（2）电流过大会导致空气开关“跳闸”，电流过大的原因有：
①电热水壶插头内部发生短路；
②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
答案：并联；短路；过大。
26．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示，乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，则两图中 丙图 保险丝的电阻大，当乙、丙两保险管通过相同的电流时， 丙图 保险丝的热功率大， 丙图 保险丝更容易熔断。（均选填“乙图”或“丙图”）。
解：两管内保险丝的材料相同，长度相同，粗细不同，越细的电阻越大，即丙保险丝的电阻大；当乙、丙两保险管通过相同的电流时，根据P＝I2R可知，丙保险丝的热功率大，相同时间内，根据Q＝I2Rt可知，丙保险丝产生的热量多，温度更高，更容易熔断。
答案：丙图；丙图；丙图。
27．如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，则故障原因可能是 进户零线断了 。排除故障后，为提高屋内亮度，于是又接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，由此可判断两灯的连接方式是 串联 。
解：（1）开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触a、b、c、d四处时，测电笔氖管均发光，说明进户的零线断了；
（2）由于接了一盏同样的灯，开关闭合后，两灯都发光，原来的灯泡亮度明显变暗，说明两灯之间相互影响，因此两灯的连接方式是串联。
答案：进户零线断了；串联。
28．如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 乙 中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氖管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 cd之间断路 。
解：开关应接在灯与火线之间，因此开关应接在乙处；
使用试电笔测试a、b、c三点时试电笔的氖管均发光，说明这三处都有电流通过，测试d点时试电笔的氖管不发光，说明故障为cd之间断路。
答案：乙；cd之间断路。
29．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器 会 填（“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为 2.2×104 μA。
解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。
（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，
因此通过人体的电流：I=UR=220V10×103Ω=0.022A＝2.2×104μA。
答案：会；2.2×104。
30．“安全用电，从我做起”。如图是已接入家庭电路中的一个插线板。
（1）插线板上标记A的插孔，应与家庭电路的 地 线相连。
（2）多个用电器同时插在插线板上工作，它们的连接方式是 并 联。
（3）将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是 用电器总功率过大 。
解：（1）由图可知，三孔插座的A孔应与家庭电路的地线相连，当用电器的金属外壳漏电时，电流就通过地线流入大地，防止触电事故的发生；
（2）多个用电器同时插在插线板上工作，它们同时工作，互不影响，它们的连接方式是并联；
（3）因为电烤箱是大功率用电器，将电烤箱的插头插入插线板，闭合开关，家里的空气开关跳闸了，原因可能是用电器总功率过大。
答案：（1）地；（2）并；（3）用电器总功率过大。
考点03 安全用电
【高频考点精讲】
一、触电类型与处理
1．家庭电路触电类型
（1）单线触电：人站在地上碰到火线；
（2）双线触电：人同时碰到火线和零线。

2．高压电路触电类型
（1）高压电弧触电：人处在高压带电体一定范围内，带电体和人之间发生放电现象.
（2）跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人靠近电线时，两脚之间有电压。
3．触电处理
（1）处理原则：迅速切断电源，注意自身安全。
（2）具体做法
①切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源。
②引发火灾时，务必先切断电源再救火。
二、安全用电
1．原则：不接触低压带电体，不靠近高压带电体。
2．预防知识
（1）不用湿手触摸开关，不用湿布擦拭正在使用的用电器。
（2）三孔插座应接地，带金属外壳的用电器用三脚插头。
（3）不要在电线上晾衣物，不在高压线附近放风筝。
【热点题型精练】
31．根据电工手册可知，通过人体的电流与通电时间的乘积大于30mA•s时，会对人体产生致命危险。下列4组通过人体的电流和通电时间中，会对人体产生致命危险的是（ ）
A．30mA 0.5sB．20mA 1.2sC．25mA 2.0sD．35mA 0.2s
解：得出电流与通电时间的乘积，分别为：A、30mA×0.5s＝15mA•s，B、20mA×1.2s＝24mA•s，C、25mA×2.0s＝50mA•s，D、35mA×0.2s＝7mA•s。
故C中电流与通电时间的乘积大于30mA•s，会对人体产生致命危险。
答案：C。
32．如图所示是小明家的一个插线板，他在使用中发现：插线板上的开关闭合时插孔能提供工作电压。选项图中电路的连接符合上述要求及安全用电原则的是（ ）
A． B． C． D．
解：插线板上的开关闭合时插孔能提供工作电压，这说明开关控制三孔插座；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，故B正确。
答案：B。
33．“注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（ ）
A．在高压线下放风筝
B．用电器着火时用水灭火
C．开关接在电灯和零线之间
D．更换灯泡前断开电源开关
解：
A、在高压电线附近放风筝易引发高压电弧触电，故A不符合安全用电要求；
B、生活中的水是导体，电器起火时，应先切断电源，再施救，故B不符合安全用电要求；
C、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故C不符合安全用电要求；
D、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时可能发生触电事故，故D符合安全用电要求。
答案：D。
34．进入21世纪，电气化发展迅速，“安全用电”成为每一位公民的必备素养。下列说法中，符合安全用电原则的是（ ）
A．在功率较小的电插座上，插入多个大功率用电器
B．更换电灯时未关闭电灯开关
C．电灯开关应接在零线和灯泡之间
D．电脑、电视长时间不使用的情况下应切断电源
解：
A、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A不符合安全用电原则；
B、为防止触电，更换灯泡前应断开电源开关，故B不符合安全用电原则；
C、控制电灯的开关应该接在电灯和火线之间，故C不符合安全用电原则；
D、电脑、电视机等用电器在待机时会消耗电能，为了节约电能，用电器长时间待机时要切断电源，故D符合安全用电原则；
答案：D。
35．电网连着千万家，安全系着你我他。关于家庭电路及安全用电，下列说法正确的是（ ）
A．控制电灯的开关必须接在火线与电灯之间
B．发现空气开关跳闸后，应该立即重新合上
C．使用验电笔时，手不必接触笔尾金属部分
D．发现有人触电，立即用手把他拉离带电体
解：A、开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡之间，故A正确；
B、发现空气开关跳闸后，应该检查跳闸原因，等处理好故障后才能合上空气开关，故B错误；
C、使用验电笔时，手必须接触笔尾金属部分，使电路通过人体到大地上，形成一个回路，才能检测是否有电，故C错误；
D、人是导体，有人触电，用手去拉，间接接触火线，会发生触电事故。这种操作是错误的，故D错误。
答案：A。
36．据媒体报道，每年都有钓鱼者不小心将鱼竿触碰到高压线触电身亡的事故发生，甚至养鸭人和放羊人用废弃的鱼竿赶鸭驱羊时也发生过类似惨剧。刘强同学意识到安全用电人命关天！他查阅资料后对同学们讲：有一种碳素钓竿的导电性为1.5×10﹣3Ω/cm（即每厘米长的电阻值），10m长的钓竿若触碰到10kV的高压线，那将万分危险！根据上述材料下列说法正确的是（ ）
A．刘强所言的该款碳竿若触碰到高压线，高压线与握手处之间的钓竿电阻不足2Ω
B．刘强所言的该款碳竿若触碰到220V民用电是安全的
C．若钓竿触碰到高压线发生触电事故时，钓友应迅速夺下钓竿
D．鱼塘的水质含杂质较多，但钓线一般是尼龙线，即使这种钓线在水中浸泡后甩到高压线上应该没事儿
解：A.10m长的钓竿的电阻为R＝1.5×10﹣3Ω/cm×100×10cm＝1.5Ω，故A正确；
B.钓竿的电阻是1.5Ω，与人体串联接在220V的电压上，绝大多数的电压被人体承担，高于36V，会发生触电事故，故B错误；
C.钓竿是导体，若钓竿触碰到高压线发生触电事故时，钓友不能触碰钓竿，应用绝缘的干木棍使人与钓竿分离，故C错误；
D.鱼塘的水含有杂质多，用水浸泡后的尼龙线变成了导体，若浸泡后的尼龙线甩到高压线上会发生触电事故，故D错误。
答案：A。
37．安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（ ）
A．湿手拔用电器的插头
B．通电电线起火时立即泼水救火
C．断开电源开关后再更换灯泡
D．在一个插线板上同时使用多个大功率用电器
解：A、因为水是导体，当用湿手接触带电体时，可能会使电源通过人体与大地形成通路，发生触电，故A不符合安全用电原则；
B、用电器或电线失火时，用水去灭火，生活用水是导体，会造成间接触电事故，故B不符合安全用电原则；
C、在断开电源开关的情况下更换灯泡，灯泡处不带电，这样才安全，故C符合安全用电原则；
D、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故D不符合安全用电原则。
答案：C。
38．某小区住户将电动自行车锂电池带回家中充电，充电过程中电池发生爆炸引发火灾并迅速蔓延，导致楼上5人死亡。为了充电安全，下列做法错误的是（ ）
A．不能将电动车放在家里充电
B．不能将电动车停放在楼道充电
C．不能将电动车停放在安全出口
D．将电动车夜间长时间充电
解：A、充电环境须通风最佳的环境温度是25℃，最好把充电器放在通风的环境里，不能将电动车放在家里充电，故A正确；
B、不要将电动车停放在楼道处，不要占用，堵塞消防通道。要在指定地点充电，切勿私拉乱接电线进行充电，故B正确；
C、不要将电动车停放在楼道处，不要占用，堵塞消防通道，不能将电动车停放在安全出口，故C正确；
D、夜间及凌晨最易引发火灾，所以充电尽量在白天，且有人看护，故D错误；
答案：D。
39．电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 220 V；对于人体，一般情况下 36 V以下的电压才是安全的。安全用电原则是不 接触低压带电体 ，不 靠近高压带电体 。
解：（1）我国家庭电路的电压是220V；
（2）人体的安全电压是不高于36V，所以一般情况下36V以下的电压对人体是安全的；
（3）安全用电的原则，不接触低压带电体，不靠近高压带电体；
答案：220；36；接触低压带电体；靠近高压带电体。
40．家庭电路中为了用电安全，洗衣机应选用 三 孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的 空气开关 （选填“漏电保护器”或“空气开关”）会自动断开，切断电路，起到保护电路的作用。
解：洗衣机等家用电器应使用三孔插座，当洗衣机的金属外壳漏电时，电流能通过地线流入大地，不会发生触电事故；
电路中同时使用的用电器总功率过大时，由P＝UI可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
答案：三；空气开关。
41．防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 地线 相连；家庭电路中，发生触电事故都是人体直接或间接跟 火 线接触造成的。如果你发现有人触电应立即采取的措施是 切断电源 （选填“切断电源”或“用手拉开触电者”）。
解：（1）将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的地线相连，防止发生触电事故；
（2）家庭电路中，发生触电事故都是人体直接或间接跟火线接触造成的；
（3）发现有人触电时，用手去拉触电者时，救人者也会触电，应先切断电源，然后进行抢救。
答案：地线；火；切断电源。
42．如图所示，有居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在安全隐患：①夜晚气温下降，空气中的水蒸气 液化 （物态变化名）成小水珠附着在插座内部，含有杂质的液态水会导致电路 短路 ；②悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 火 线绝缘皮破损处，导致触电事故。
解：①小水珠是液态的，是空气中的水蒸气遇冷形成的，是液化现象；
含杂质的液态水导电，会使电路短路；
②家庭电路中，人体只要接触火线破损处就会发生触电事故，但若只接触零线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线线绝缘皮破损处，导致触电事故。
答案：液化；短路；火。
