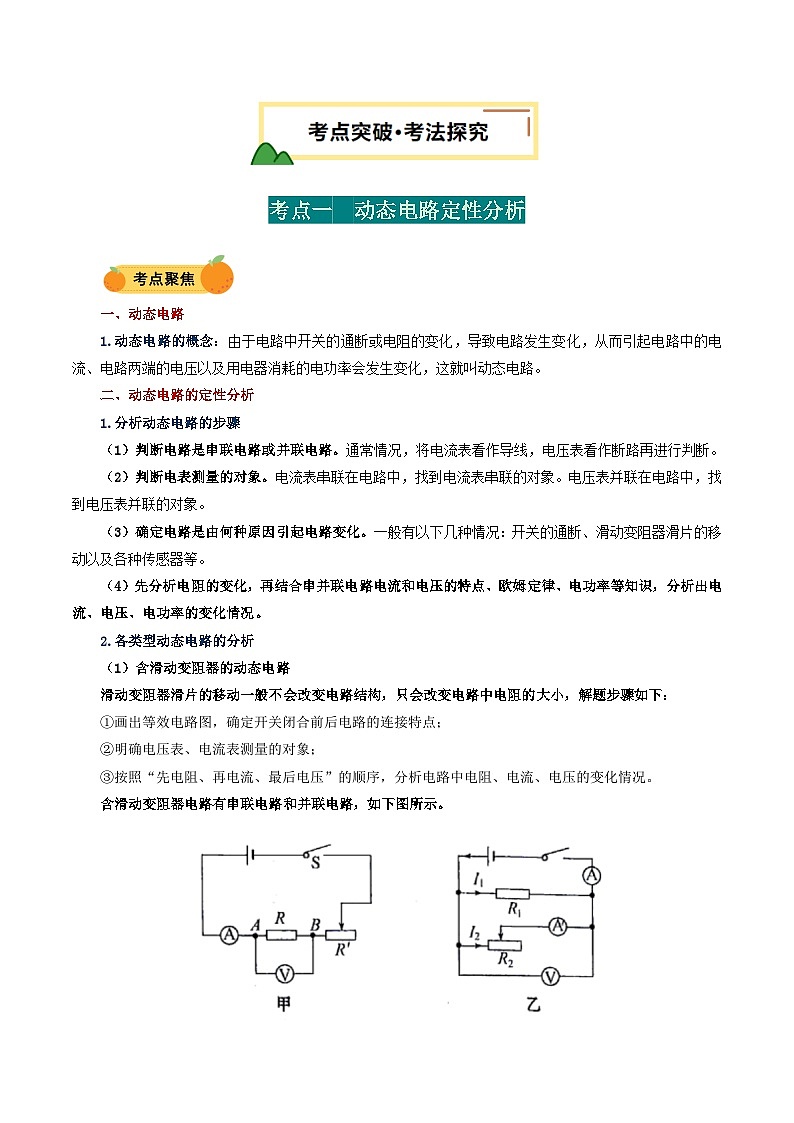

考点一 动态电路定性分析
一、动态电路
1.动态电路的概念：由于电路中开关的通断或电阻的变化，导致电路发生变化，从而引起电路中的电流、电路两端的电压以及用电器消耗的电功率会发生变化，这就叫动态电路。
二、动态电路的定性分析
1.分析动态电路的步骤
（1）判断电路是串联电路或并联电路。通常情况，将电流表看作导线，电压表看作断路再进行判断。
（2）判断电表测量的对象。电流表串联在电路中，找到电流表串联的对象。电压表并联在电路中，找到电压表并联的对象。
（3）确定电路是由何种原因引起电路变化。一般有以下几种情况：开关的通断、滑动变阻器滑片的移动以及各种传感器等。
（4）先分析电阻的变化，再结合串并联电路电流和电压的特点、欧姆定律、电功率等知识，分析出电流、电压、电功率的变化情况。
2.各类型动态电路的分析
（1）含滑动变阻器的动态电路
滑动变阻器滑片的移动一般不会改变电路结构，只会改变电路中电阻的大小，解题步骤如下：
①画出等效电路图，确定开关闭合前后电路的连接特点；
②明确电压表、电流表测量的对象；
③按照“先电阻、再电流、最后电压”的顺序，分析电路中电阻、电流、电压的变化情况。
含滑动变阻器电路有串联电路和并联电路，如下图所示。
含滑动变阻器的串联电路（甲）
含滑动变阻器的并联电路（乙）
（2）多开关动态电路
开关类动态电路分析解题步骤：
①画出等效电路图，确定开关闭合前后电路的连接特点；
②明确电压表、电流表测量的对象；
③分析开关闭合前后各物理量的变化情况，得出结论。
（3）含传感器的动态电路
传感器类动态电路分析：由各敏感电阻（如光敏电阻、热敏电阻、压敏电阻等）引起的电路动态变化，其本质上与滑动变阻器滑片移动引起的电路的动态变化相同，其分析方法也基本相同。关键是要对传感器的电阻与外界环境的变化关系作出正确判断。
3.动态电路分析的技巧
（1）由滑动变阻器滑片移动或传感器电阻的变化引起的电路变化问题中，有两个事实：电路中总电压不变、定值电阻阻值不变。
（2）常用的四个技巧
①串联的越多，总电阻越大；并联的越多，总电阻越小。
②可将电路看成由“定值部分”和“可变部分”串联或并联而成，则可变部分电阻变大，总电阻就变大；可变部分电阻变小，总电阻就变小。
③会用串联电路分压原理和并联电路分流原理分析，即定值电阻和可变电阻串联时，可变电阻阻值变大，其两端电压也变大；定值电阻和可变电阻并联时，可变电阻阻值变大，通过它的电流变小。
④并联电路中，其中一条支路发生变化（除短路外），不影响其他支路的电流、两端的电压及电功率。通常情况，电压表的示数不变，等于电源两端的电压。
⑤电压表示数与电流表示数的比值可看成是某个电阻的阻值，阻值变大比值变大，阻值不变比值不变，阻值变小比值变小。在串联电路中，有电压表示数变化量与电流表示数变化量的比值绝对值等于定值电阻的阻值，即（其中为定值电阻的阻值）。
1．（24-25九年级上·辽宁鞍山·期中）如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时，下列说法正确的是（ ）
A．电流表A1示数变小B．灯泡L的亮度变大
C．电压表V示数不变D．电流表A2示数不变
2．（24-25九年级上·山西吕梁·期中）如图所示是一种烟雾报警器的电路原理图，其中为定值电阻，R为光敏电阻，光照越强，其阻值越小。闭合开关，当烟雾浓度增大时：正确的是（ ）
A．电阻越小B．电流越大
C．R与的总电压不变D．通过的电流不变
题型一 含滑动变阻器的动态电路
1．（24-25九年级上·陕西咸阳·期中）小明同学为自己家的鱼缸设计了一款补水提示器，其工作原理如图所示，电源电压恒定，为定值电阻，R为滑动变阻器。该装置中水量表实质是用 （选填“电流表”或“电压表”）改装的；闭合开关S，当水量减少时，滑动变阻器R接入电路中的阻值将 （选填“变大”“变小”或“不变”，下同），水量表指针的偏转程度将 。
2．（24-25九年级上·黑龙江佳木斯·期中）在如图所示的电路中，电源电压恒定，当滑动变阻器的滑片从最右端滑到最左端的过程中，电流表示数 ，电压表示数 （以上两空均选填“变大”、“变小”或“不变”）。
3．（24-25九年级上·江苏南京·阶段练习）如图电路，电源电压为6V且保持不变，闭合开关S，电压表示数为2V，则两端电压为 V；将滑动变阻器的滑片向左移动，电压表示数 ，电流表示数 。（选填“变小”，“变大”或“不变”）
4．（24-25九年级上·河北邢台·期中）如图，电源电压保持不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，滑动变阻器滑片P向a端移动时，下列判断正确的是（ ）

A．电流表A的示数变大，电压表V1的示数不变
B．电压表V2的示数变小，电路消耗的总功率变小
C．电压表V2的示数变小，电阻R1的功率变大
D．电压表V2的示数与电流表A的示数比值不变
5．（24-25九年级上·河北衡水·期中）如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器。当闭合开关，滑动变阻器滑片P向右滑动时，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数不变
B．电压表V1示数变化量大小等于电压表V2示数变化量大小
C．电压表V2的示数与电流表A的示数的比值变小
D．电压表V2示数变化量与电流表示数变化量比值变大
题型二 多开关型动态电路
6．（24-25九年级上·四川达州·期中）如图所示的电路，电源电压不变，开关S由闭合到断开的过程中，有关电流表A和电压表V示数的变化情况是（ ）
A．A、V均变大B．A、V均变小
C．V变大，A变小D．V变小，A变大
7．（24-25九年级上·北京·期中）如图所示的电路，电源两端电压不变，为定值电阻。只闭合开关时，电流表示数为，电压表示数为，电路总电阻为；再闭合开关时，电流表示数为，电压表示数为，电路总电阻为。下列判断正确的是（ ）
A．B．
C．D．
8．（24-25九年级上·河北邢台·期中）如图所示的电路中，电流表、电压表均有示数，当把开关S闭合时，两表示数的变化情况是（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
9．（2024·福建·三模）如图所示的电路，闭合开关 S1后，再闭合开关S2，观察并比较电路中电流表与电压表示数的变化，下列分析正确的是（ ）
A．电流表示数变大，电压表示数不变
B．电流表示数不变，电压表示数变大
C．电流表示数变大，电压表示数变大
D．电流表示数不变，电压表示数不变
题型三 传感器型动态电路
10．（24-25九年级上·黑龙江哈尔滨·阶段练习）电梯超载容易引发安全隐患，其超载报警电路简化后如图所示。电源电压恒定不变，R0为保护电阻，R为压敏电阻，阻值大小随电梯内压力的增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表的示数之比减小
D．R0的电功率不变
11．（24-25九年级上·云南保山·期中）如图是交警查酒驾时的酒精浓度检测仪的简化电路图，电源电压恒定， 为定值电阻、R为酒精气体传感器，其阻值随酒精气体浓度的增大而减小，当驾驶员酒驾时对酒精浓度检测仪吹气时，下列说法正确的是（ ）
A．Ⓐ表的示数变大，表的示数变小
B．Ⓐ表的示数变小，表的示数变大
C．表和Ⓐ表的示数比值变大
D．电源的输出总功率变大
12．（24-25九年级上·北京·期中）图甲所示是小兴设计的天然气浓度检测电路的原理图，图中R是气敏电阻，它的阻值随天然气浓度变化的规律如图乙所示，R0为定值电阻，电源电压保持不变。闭合开关后，当气敏电阻所在处的天然气浓度升高时，下列说法中正确的是（ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
