命题点一 含滑动变阻器的动态电路

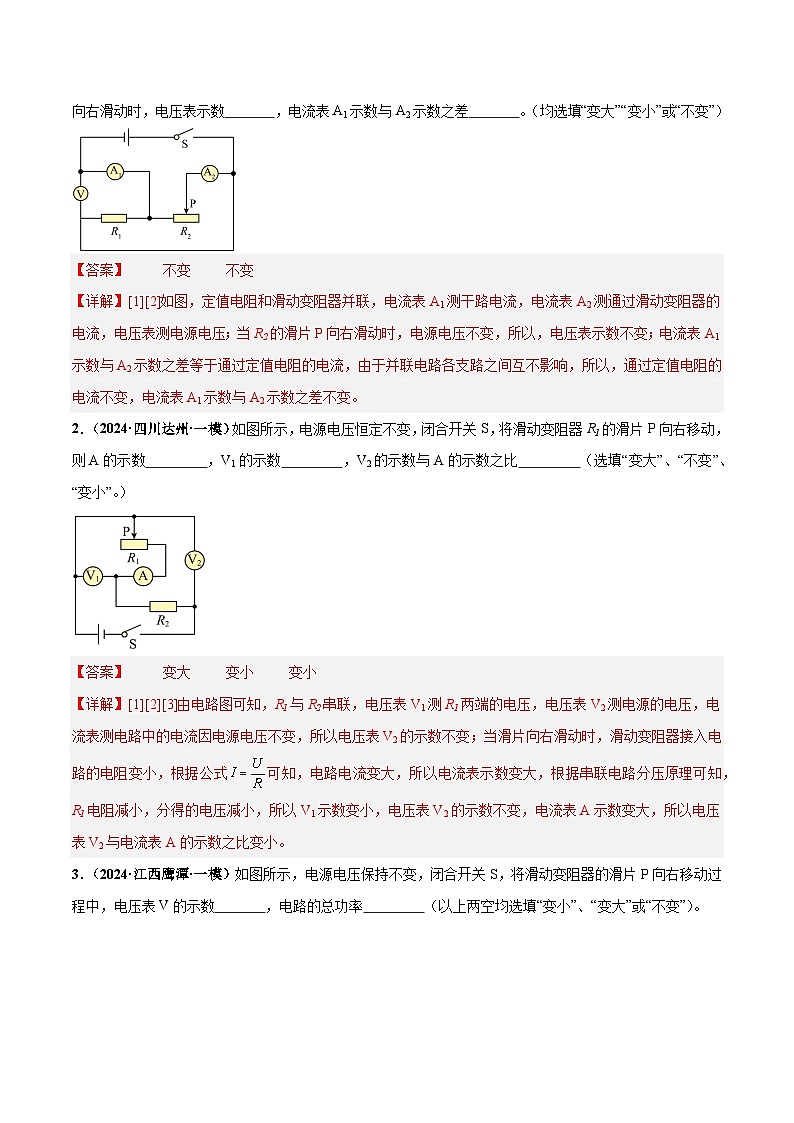

1．（2024·湖南邵阳·二模）如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片P向右滑动时，电压表示数 ，电流表A1示数与A2示数之差 。（均选填“变大”“变小”或“不变”）
【答案】 不变 不变
【详解】[1][2]如图，定值电阻和滑动变阻器并联，电流表A1测干路电流，电流表A2测通过滑动变阻器的电流，电压表测电源电压；当R2的滑片P向右滑动时，电源电压不变，所以，电压表示数不变；电流表A1示数与A2示数之差等于通过定值电阻的电流，由于并联电路各支路之间互不影响，所以，通过定值电阻的电流不变，电流表A1示数与A2示数之差不变。
2．（2024·四川达州·一模）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器R1的滑片P向右移动，则A的示数 ，V1的示数 ，V2的示数与A的示数之比 （选填“变大”、“不变”、“变小”。）
【答案】 变大 变小 变小
【详解】[1][2][3]由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测电源的电压，电流表测电路中的电流因电源电压不变，所以电压表V2的示数不变；当滑片向右滑动时，滑动变阻器接入电路的电阻变小，根据公式可知，电路电流变大，所以电流表示数变大，根据串联电路分压原理可知，R1电阻减小，分得的电压减小，所以V1示数变小，电压表V2的示数不变，电流表A示数变大，所以电压表V2与电流表A的示数之比变小。
3．（2024·江西鹰潭·一模）如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中，电压表V的示数 ，电路的总功率 （以上两空均选填“变小”、“变大”或“不变”）。
【答案】 不变 变小
【详解】[1]电路为并联电路，电流表测量干路电路，电压表测量电源电压，电源电压保持不变，所以将滑动变阻器的滑片P向右移动过程中，电压表V的示数不变。
[2]将滑动变阻器的滑片P向右移动过程中，滑动变阻器连入电路的阻值变大，电路总电阻变大，由可知，电路的总功率变小。
4．（2024·江西赣州·模拟预测）在如图所示的电路中，电源电压保持不变，所有元件均完好。闭合开关S，向右移动滑动变阻器的滑片P时，A的示数 ，V、V1的示数分别与A的示数比值之和将 。（均选填“变大”、“不变”或“变小”）
【答案】 变小 变大
【详解】[1]由图可知，电路为串联电路，电压表V测量灯泡两端的电压，电压表V1测量滑动变阻器两端电压。闭合开关S，向右移动滑动变阻器的滑片P时，滑动变阻器连入电路的阻值变大，串联电路总电阻等于各用电器电阻之和，所以电路中总电阻变大，电源电压不变，由可知电路中电流变大，故A的示数变大。
[2]V的示数与A的示数比值等于灯泡的电阻，灯泡阻值不变，所以比值不变；V1的示数与A的示数比值等于滑动变阻器连入电路的阻值，所以比值变大，故V、V1的示数分别与A的示数比值之和将变大。
5．（2024·江西抚州·二模）如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，电压表V的示数 （选填“变大”、“变小”或“不变”）；当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，灯泡L的亮度 （选填“变亮”、“变暗”或“不变”）。
【答案】 不变 不变
【详解】[1]开关S、S1闭合时，灯泡和滑动变阻器右端串联，电压表测电源电压，因此滑动变阻器滑片向右移动时，电压表的示数不变。
[2]开关S闭合，S1断开时，灯泡和滑动变阻器串联，且调节滑片不改变滑动变阻器接入电路的阻值，因此滑动变阻器滑片向右移动时，电流不变，因此灯泡的亮度不变。
6．（2024·青海·一模）如图所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法正确的是（ ）
A．灯泡L的变暗B．电流表A1示数变大
C．电流表A2示数变小D．电压表V示数变大
【答案】C
【详解】如图所示，小灯泡和滑动变阻器并联，电流表A1测通过滑动变阻器的电流，电流表A2测量干路电流，电压表V测电源电压；闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，滑动变阻器阻值变大，通过滑动变阻器的电流变小，电流表A1示数变小；由于并联电路各支路之间互不影响，所以，通过小灯泡的电流不变，小灯泡亮度不变，干路电流变小，电流表A2示数变小；电源电压不变，电压表V示数不变，故C正确，ABD错误。
故选C。
7．（2024·黑龙江绥化·一模）如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P由中点向右移动，下列说法正确的是（ ）
A．电流表示数变小B．电压表示数变小
C．电路的总电阻变小D．电路的总功率变小
【答案】D
【详解】由图可知，该电路为并联电路，电压表测量电源电压，电流表测量灯所在支路电流。
A．电流表测量的是灯泡的电流，并联电路各支路互不影响，滑动变阻器的滑片P由中点向右移动时，灯泡的电流不变，所以电流表示数不变，故A错误；
B．电压表测量的是电源电压，所以示数不变，故B错误；
C．滑动变阻器的滑片P由中点向右移动时，滑动变阻器连入电路的阻值变大，电路总电阻变大，故C错误；
D．滑动变阻器电阻变大，由可知，通过变阻器电流减小，灯的电流不变，所以总电流减小，电压不变，由可知，电路的总功率变小，故D正确。
故选D。
8．（2024·山东枣庄·一模）如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（ ）
A．电压表V与电流表A2示数的乘积不变B．电压表V与电流表A1示数的比值不变
C．电压表V示数变小D．小灯泡L的电功率变小
【答案】A
【详解】CD．由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压（电源电压），电流表A1测干路的电流，电流表A2测灯泡支路的电流；由于电源电压不变，所以滑片移动时电压表V的示数不变；因为并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流不变，即电流表A2的示数不变，由可知，灯泡的电功率不变，故CD错误；
AB．当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，根据欧姆定律可知，通过变阻器支路的电流变小；根据并联电路的电流特点可知，干路电流变小，即电流表A1示数变小；则电压表V与电流表A2示数的乘积不变，电压表V与电流表A1示数的比值变大，故A正确，B错误。
故选A。
9．（2024·辽宁·一模）如图甲、乙所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（ ）
A．在甲图中，电压表 V示数不变，电流表 A1、A2示数均变大
B．在甲图中，电压表 V示数不变， 电流表 A1、A2示数均变小
C．在乙图中，电压表 V1示数不变，电压表 V2、电流表A示数均变小
D．在乙图中，电压表 V1示数不变，电压表 V2、电流表A示数均变大
【答案】B
【详解】AB．甲图中，变阻器R1与定值电阻R2并联，电压表测电源电压，A1测变阻器R1的电流，A2测并联电路的总电流；因电源电压不变，则滑片移动时电压表V示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器连入电路的电阻变大，由欧姆定律可知通过变阻器的电流变小，即A1示数变小；因并联电路各支路互不影响，则通过定值电阻R2的电流不变，根据并联电路电流的规律可知总电流变小，即A2示数变小，故A错误，B正确；
CD．乙图中，变阻器R1与定值电阻R2串联，V1测电源电压，V2测变阻器R1的电压，A测电路中的电流；因电源电压不变，则滑片移动时电压表V1示数不变；将滑动变阻器的滑片P从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表A示数变小；电路中的电流变小，根据U=IR可知，定值电阻R2的电压变小，由串联电路电压的规律可知，变阻器R1的电压变大，即V2示数变大，故CD错误。
故选B。
10．（2024·安徽安庆·二模）如图所示，R1为滑动变阻器，R2为定值电阻，电源电压保持不变，闭合开关S，在变阻器滑片向左移动过程中，下列判断正确的是（ ）
A．电压表V1的示数保持不变
B．电压表V1的示数与电流表A的示数之比保持不变
C．电压表V1的示数与电压表V2的示数之比变大
D．定值电阻R2的消耗的电功率变大
【答案】C
【详解】该电路为滑动变阻器与定值电阻的串联电路，电流表测量该电路的电流；V1测量R1电压，V2测量R2电压，当滑片向左移动时，R1阻值变大，根据分压关系可知电压表V1示数变大，V2示数变小，A示数变小；V1示数与电流表A的示数之比为R1阻值大小，因此比值将变大；根据可知定值电阻R2的电功率变小，故ABD错误，C正确。
故选C。
命题点二 多开关型动态电路
11．（2024·宁夏银川·二模）如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中( )
A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
理由：
【答案】 D 见解析
【详解】[1][2]当开关S闭合时，灯泡与定值串联，电压表测定值电阻两端电压，电流表测电流，当开关S闭合时，灯泡被短路，电路电阻减小，电压表测电源电压，示数增大，电流增大，故ABC不符合题意，D符合题意。
故选D。
12．（2024·辽宁鞍山·模拟预测）如图电源电压不变且小于灯泡的额定电压。只闭合开关S1，灯泡发光，电流表和电压表均有示数，若再闭合开关S2，灯泡的亮度将 ，电压表示数与电流表示数的比值 。
【答案】 变亮 变大
【详解】由电路图可知，只闭合开关S时，R与L串联，电压表测L两端的电压，电流表测电路中的电流；若再闭合开关S2，R被短路，电路为L的简单电路，电压表测电源电压，电流表测电路中的电流。
[1]因串联电路中总电阻等于各分电电阻之和，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大；电路中的电流变大，由U=IR可知，L两端的电压变大，由P=UI可知，小灯泡的实际功率变大，小灯泡变亮。
[2]由于小灯泡变亮，小灯泡灯丝的温度升高，电阻变大，由可知，电压表示数与电流表示数的比值等于L的阻值，则其比值变大。
13．（2024·安徽宿州·二模）如图所示，电源电压保持不变，R₁和R₂为定值电阻，先闭合开关S₁，然后再闭合开关S₂，关于开关S₂闭合后电流表和电压表示数的变化，下列判断正确的是（ ）
A．电流表示数和电压表示数都变大B．电流表示数和电压表示数都变小
C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大
【答案】A
【详解】只闭合开关S₁时，R1与R2串联，电流表测电路电流，电压表测R₁两端电压；再闭合开关S₂时，R₂被短路，电路为含R1的简单电路，电路总电阻变小，电流变大，电流表示数变大，R1两端电压等于电源电压，电压表示数变大。
故选A。
14．（2024·河南信阳·三模）如图所示，已知电源电压恒为U，三个电阻的阻值分别为R1、R2和R3，且，先闭合开关S1、S2，再断开开关S1、S2，下列说法正确的是（ ）
A．Ⓐ示数变小，Ⓥ示数变小
B．Ⓐ示数变小，Ⓥ示数不变
C．Ⓐ示数变大，Ⓥ示数变大
D．Ⓐ示数变大，Ⓥ示数不变
【答案】A
【详解】闭合开关S1、S2，电路为R1、R2并联的电路，电压表测量电源电压，电流表测量干路电流；断开开关S1、S2，电路为R2和R3串联的电路，电压表测量R2两端的电压。串联电路电源电压等于各用电器电压之和，所以R2两端的电压小于电源电压，则电压表示数变小。串联电路总电阻等于各用电器电阻之和，并联电路总电阻小于电路中任何一个电阻的阻值，所以并联电路的总电阻小于串联电路的总电阻，由可知，电路中电流变小，即电流表示数变小。
故选A。
15．（2024·云南昆明·二模）如图所示电路，电源电压恒定，开关已闭合，再闭合开关，下列分析正确的是（ ）
A．电流表示数变小B．电流表示数变小
C．电压表示数不变D．电压表与电流表示数之比不变
【答案】C
【详解】AB．只闭合时，R2断路，电路中只有R1，电压表测电源电压，两个电流表都测R1电流；再闭合开关，两个电阻并联，测干路电流，仍然测R1电流，所以示数变大，示数不变，故AB错误；
C．两种情况电压表都是测电源电压，所以电压表示数不变，故C正确；
D．电压表示数不变，示数变大，所以电压表与电流表示数之比变小，故D错误。
故选C。
16．（2024·天津·二模）如图所示电路，电源电压不变，只闭合开关S，灯泡L正常发光；再闭合开关，下列判断正确的是（ ）
A．灯泡L变亮B．灯泡L亮度不变
C．电流表示数不变D．电压表示数变小
【答案】B
【详解】AB．由电路图可知，只闭合开关S时，电路为灯泡L的简单电路，电压表测电源的电压，电流表测电路中的电流；再闭合开关S1​时，灯泡L与电阻R并联，电压表测电源的电压，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，灯泡两端的电压和通过的电流不变，实际功率不变，灯泡的亮暗不变，故A错误、B正确；
C．因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大，故C错误；
D．因电源电压不变，所以，电压表的示数不变，故D错误。
故选B。
17．（2024·安徽合肥·一模）如图所示电路中，电源电压保持不变，闭合开关S1，开关S2接接线柱1，待电表示数稳定后再将S2由1改接到2，下列判断正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表示数和电流表示数比值变大
D．电压表示数和电流表示数乘积保持不变
【答案】C
【详解】AB．分析电路可知，电压表始终测电源电压，所以电压表示数不变。当闭合开关S1，开关S2接接线柱1时，、并联，电流表测干路电流；再将S2由1改接到2，只有连入电路。根据并联电路特点和电流规律可知，电流表示数变小，故AB错误；
C．电压表示数不变，电流表示数变小，所以电压表示数和电流表示数比值变大，故C正确；
D．电压表示数不变，电流表示数变小，所以电压表示数和电流表示数乘积变小，故D错误。
故选C。
18．（2024·安徽合肥·模拟预测）如图所示的电路图，电源电压保持不变，先闭合开关S1和S2， 再闭合开关S3，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数变小
【答案】C
【详解】由图可知，闭合开关S1和S2时，灯泡L1与L2串联，电压表测量电源电压，当再闭合开关S3时，灯泡L1短路，电路中只有灯泡L2发光，电压表测量电源电压，即电压表不变，电路总电阻变小，根据欧姆定律可知，通过电路的电流变大，即电流表示数变大，故ABD错误，C正确。
故选C。
命题点三 传感器型动态电路
19．（2024·宁夏银川·二模）春季内蒙古地区干燥少雨，易产生扬尘天气并影响宁夏，某科技创新比赛中，小徐同学设计了如图甲的扬尘检测仪的电路图，其电源电压保持不变，R是光敏电阻，R0为定值电阻。测扬尘浓度时，仪器自带的激光器照射在R上，环境中的扬尘会遮挡部分激光，从而使光敏电阻阻值发生改变，由电表改装的显示仪示数随扬尘浓度变化的关系图像如图乙，下列分析正确的是( )
A．图甲中的显示仪是电流表
B．光敏电阻R的阻值随着光照强度的增大而减小
C． 被测扬尘浓度越高，整个电路的电功率越大
D．将R0更换为阻值更小的电阻，测相同环境时，显示仪的示数减小
选择理由： 。
【答案】 B 见解析
【详解】[1][2]根据电路图可知，R与R0串联，显示仪与R并联。
A．电流表使用时串联在所处电路中测量电路中的电流，电压表使用时并联在所处电路的两端测量电路两端的电压；图甲中显示仪并联在光敏电阻的两端，所以图甲的显示仪相当于电压表，故A错误；
B．由图乙可知，扬尘浓度增大，光照强度减小，显示仪的示数增大，即电压表的示数增大，根据串联电路的分压作用知光敏电阻增大；反之扬尘浓度减小，光照强度增大，光敏电阻减小，所以可以得到：光敏电阻R的阻值随着光照强度的增大而减小，故B正确；
C．由图乙可知，被测扬尘浓度越高，光照强度越小，光敏电阻越大，电路的总电阻越大，由欧姆定律可知整个电路的电流越小，由P=UI知整个电路的电功率越小，故C错误；
D．当测相同环境时，光照强度相同，说明光敏电阻的阻值不变，若将R0更换为阻值更小的电阻，串联电路中的总电阻变小，电流变大，由U=IR知热敏电阻两端的电压变大，显示仪的示数增大，故D错误。
故选B。
20．（2024·山东济南·模拟预测）某汽车质量测试仪（俗称“地磅”）的工作原理图如图所示，电源电压保持不变。压力传感器R阻值随着受到的压力的增加而减小，是质量显示表，可以显示汽车的质量。O是杠杆OA的支点，A端与压杆相连。质量显示表是由 （选填“电流表”或“电压表”）改装的。汽车质量越大，质量显示表的示数就会 （选填“变大”“不变”或“变小”）。
【答案】 电流表 变大
【详解】[1] 由图示可知，质量显示表串联在电路，应为电流表改装而成的。
[2]根据杠杆的平衡条件可知，力臂不变，汽车质量越大，压力传感器电阻受到的压力越大，电阻越小，由欧姆定律知，电流越大，即质量显示表的示数越大。
21．（2024·宁夏银川·三模）某电饭锅具有过热自动报警功能，其原理如图所示。电源电压保持不变，热敏电阻R1的阻值随温度的升高而减小。闭合开关，当温度升高时( )
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电路消耗的总功率变大
C．电压表示数变大，R2 消耗的电功率不变
D．电流表示数变大，电路消耗的总功率变小
选择理由∶
【答案】 B 见解析
【详解】[1][2]由图可知，热敏电阻与定值电阻串联，电流表测电路中的电流，电压表测定值电阻两端的电压；
A．热敏电阻R1的阻值随温度的升高而减小，当温度升高时热敏电阻R1的阻值减小，根据欧姆定律可知，电路中的电流变大，R2的电阻不变，则R2两端的电压变大，即电压表示数变大，故A错误；
BCD．电路中的电流变大，R2的电阻不变，根据可知，R2 消耗的电功率变大，根据可知，电源电压不变，则电路消耗的总功率变大，故B正确，CD错误。
故选B。
22．（2024·内蒙古赤峰·三模）电梯超载容易引发安全隐患，如图所示是它的超载报警电路图。电源电压恒定不变，R₀为保护电阻，R为压敏电阻，其阻值随所受压力的增大而减小，当电路中的电流超过临界值报警器就会自动报警。当有人进入电梯后，电路中的电流将 （选填“增大”“减小”或“不变”） ，电路的总功率将 。（选填“增大”“减小”或“不变”）
【答案】 增大 增大
【详解】[1][2]由图可知，R和R0串联，电流表测电路中的电流，电压表测量压敏电阻的电压；开关闭合，有人进入电梯后，压敏电阻R受到的压力变大，由题意可知压敏电阻的阻值减小，则串联电路的总电阻减小，根据欧姆定律可知电路中的电流增大，根据P=UI可知，电路的总功率将增大。
23．（2024·河北·模拟预测）据统计，大约50％～60％的交通事故与酒驾有关，因此，我国加大了对酒驾的检查力度。图为物理兴趣小组设计的呼气式酒精测试仪的电路图。其中电源电压不变，电阻是气敏电阻，其阻值随着酒精浓度的增加而减小，是定值电阻。当被检测人呼出的酒精气体浓度达到一定数值时，电压表的示数将达到某一数值U，就会触发报警。下列说法正确的是（ ）
A．若酒精浓度增加，则通过的电流减小
B．酒精测试仪报警时电压表的示数比未报警时小
C．仅减小的阻值，则测试仪会在酒精浓度更高时报警
D．若电源电压变小，则触发报警的酒精浓度值将变小
【答案】C
【详解】A．电阻是气敏电阻，其阻值随着酒精浓度的增加而减小，是定值电阻。当酒精浓度增加气敏电阻减小，电路中的总电阻减小，由欧姆定律可知通过的电流增大，故A错误；
B．当酒精浓度增加，气敏电阻减小，由串联电路电压规律可知，定值电阻两端的电压增大，电压表的示数增大到U时，酒精测试仪报警，故B错误；
C．仅减小的阻值，由串联电路分压原理可知，测试仪报警时气敏电阻的阻值也会降低，故测试仪会在酒精浓度更高时报警，故C正确；
D．若电源电压变小，电压表的报警电压不变，由串联电路的分压规律知，报警时，气敏电阻两端电压减小，则的阻值也减小，触发报警的酒精浓度值将变大，故D错误。
故选C。
24．（2024·湖北十堰·一模）如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，为定值电阻，为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关S，驾驶员呼出的气体中酒精浓度越大，则（ ）
A．的阻值越大B．电路电流越小
C．电压表示数越大D．消耗的电功率越小
【答案】C
【详解】如图，两电阻串联，电压表测两端电压。闭合开关S，驾驶员呼出的气体中酒精浓度越大，阻值越小；为定值电阻，阻值不变，电路总电阻越小，电源电压不变，根据可知，电路中电流越大；根据可知，两端电压越大，电压表示数越大；根据可知，消耗的电功率越大；故C符合题意，ABD不符合题意。
故选C。
25．（2024·河南鹤壁·模拟预测）如图是一种天然气泄漏检测仪的简化电路图，其电源电压不变，R是气敏电阻，为定值电阻。天然气浓度增大，仪表示数增大。闭合开关S，下列判断正确的是（ ）
A．图中的显示仪相当于电流表B．气敏电阻R的阻值随天然气的浓度增大而增大
C．当天然气浓度增大时，通过的电流变大D．当天然气浓度增大时，电路的总电功率变大
【答案】B
【详解】A．根据电路图可知，与串联，显示仪与并联；电流表使用时串联在电路中测量电路中的电流，电压表使用时并联在用电器的两端测量用电器两端的电压；图中显示仪并联在电阻的两端，所以图中的显示仪相当于电压表，故A错误；
B．因为显示仪示数随天然气浓度的增大而增大，即电压表的示数增大，根据串联电路的分压特点可知，气敏电阻阻值增大，故B正确；
CD．天然气浓度增大时，气敏电阻阻值增大，电路中的总电阻增大，而电源电压不变，由欧姆定律可知，电路中的电流变小，由可知，电路的总功率变小，故CD错误。
故选B。
26．（2024·山东青岛·一模）随着健康意识深入人心，几乎每家每户都购买了如图甲所示的体重秤，它的电路图如图乙所示，为压敏电阻，其电阻值随压力的增大而变小。下列说法正确的是（ ）
A．人的质量越大，压敏电阻两端的电压越大
B．体重秤显示器相当于一个电压表
C．电路中的也可以与并联
D．人的质量越大，电路消耗的电功率越大
【答案】D
【详解】A．图中R1与R2串联，R1为压敏电阻，其阻值随压力的增大而减小，人的质量越大，重力越大，对体重秤的压力越大，压敏电阻R1的阻值越小，电路总电阻越小，由可知，电路电流越大，定值电阻R2两端电压越大，电源电压一定，压敏电阻R1两端电压越小，故A错误；
B．根据电路图可知，电子秤显示器串联在电路中，相当于一个电流表，故B错误；
C．当R1的电阻很小时，R2可以起到保护电路的作用，若R1与R2并联，当R1的电阻很小时，R2起不到保护电路的作用，故R1不能与R2并联，故C错误；
D．图中R1与R2串联，R1为压敏电阻，其阻值随压力的增大而减小，人的质量越大，重力越大，对体重秤的压力越大，压敏电阻R1的阻值越小，电路总电阻越小，由可知，电路电流越大，电源电压一定，根据P=UI可知，电路消耗电功率越大，故D正确。
故选D。
27．（2024·重庆南岸·模拟预测）为了能准确方便记录跳绳的次数，南南设计了一种自动计数器，其简化电路如图所示，电源电压保持不变，是一种光敏元件，红外线照射时的电阻会变小，则当跳绳挡住了射向的红外线时，下列判断正确的是（ ）
A．电路中的电流变小，AB端的电压变大
B．电路中的电流变小，AB端的功率变小
C．两端的电压与电路中电流的比值变小
D．两端的电压与电路中电流的比值变大
【答案】B
【详解】A．电路为串联电路，红外线照射时的电阻会变小，则当跳绳挡住了射向的红外线时，的电阻会变大，则电路中总电阻将变大，电源电压不变，由可知，电路中电流将变小，由串联分压的特点可知，的电阻变大，其两端电压也将变大，串联电路电源电压等于各用电器两端电压之和，所以AB端的电压将变小，故A错误；
B．电路中的电流变小，的阻值不变，由可知，的功率变小，即AB端的功率变小，故B正确；
C．两端的电压与电路中电流的比值等于的电阻，当跳绳挡住了射向的红外线时，的电阻会变大，所以两端的电压与电路中电流的比值将变大，故C错误；
D．两端的电压与电路中电流的比值等于的阻值，的阻值不变，所以两端的电压与电路中电流的比值不变，故D错误。
故选B。
1．（2024·山东淄博·中考真题）如图所示电路，闭合开关S，滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．电流表的示数不变，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数不变，电压表的示数变大
D．电流表的示数变小，电压表的示数不变
【答案】A
【详解】BC．由图可知，与并联，电流表测通过的电流，电压表测电源电压，移动滑动变阻器的滑片P，电压表的示数不变，故BC错误；
AD．由图可知，与并联，电流表测通过的电流，电压表测电源电压，闭合开关S，滑动变阻器的滑片P向右移动时，接入电路的阻值变大，因并联电路各支路互不影响，所以电流表示数不变；电源电压不变，则电压表示数不变，故A正确，D错误。
故选A。
2．（2024·陕西·中考真题）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是（ ）
A．保持阻值不变，被测物体质量变小时，电路中电流变大
B．保持阻值不变，被测物体质量变大时，电压表示数变小
C．若需要使台秤的分度值变小，可以将滑片向左滑动
D．若台秤测量值偏小，可以将滑片向右滑动进行校准
【答案】D
【详解】分析电路可知，闭合开关S后，、串联，电压表测上半段电阻丝分得的电压。
A．闭合开关S，由题图可知，保持阻值不变，被测物体质量变小时，滑片向上移动，由于电压表与滑片串联，电压表的内阻很大，此时移动滑片也不会改变连入电路的阻值，由于电源电压不变，与连入电路的阻值不变，根据欧姆定律可知，电路中的电流不变，故A错误；
B．保持阻值不变，被测物体质量变大时，滑片向下移动，电压表所测上半段电阻丝的电阻变大，由串联电路的分压规律可知，此时电压表的示数变大，故B错误；
C．滑片向左滑，接入电路电阻变大，由串联电路分压规律可知，分到的电压变小，测量相同质量物体时，电压表示数变小，分度值变大，故C错误；
D．若台秤测量值偏小，根据串联电路分压规律可知，可以将滑片向右滑动进行校准，这时连入电路的电阻变小，两端的电压变大，台秤的测量值会变大，故D正确。
故选D。
3．（2024·四川巴中·中考真题）如图所示电路，电源电压不变，闭合开关S，滑动变阻器滑片逐渐向左移动。下列说法正确的是（ ）
A．电压表示数增大B．电流表示数减小
C．电压表与电流表示数的比值不变D．电压表与电流表示数的比值变小
【答案】D
【详解】AB．由图可知灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；闭合开关S，滑动变阻器滑片逐渐向左移动，滑动变阻器连入的电阻变小，电路的总电阻减小，根据欧姆定律知，电流变大；根据串联分压规律知，滑动变阻器分得的电压减小，故电压表示数减小，故AB错误；
CD．根据欧姆定律知，电压表与电流表示数的比值表示滑动变阻器的电阻，而滑动变阻器连入的电阻变小，故比值变小，故D正确，C错误。
故选D。
4．（2024·山东枣庄·中考真题）如图所示是一款电子握力计的电路原理图，M、N均为金属板，N固定不动，当握力F增大时，则（ ）
A．滑动变阻器R接入电路中的阻值变小B．电压表示数增大
C．电阻R的功率一定减小D．电阻R0的功率增大
【答案】B
【详解】ABD．如图所示，定值电阻R0和滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，当握力F增大时，滑动变阻器接入电路的阻值变大，电压表示数增大，电路中的总电阻增大，电路中的电流减小，由
知电阻R0的功率减小，故AD错误，B正确；
C．当定值电阻R0和滑动变阻器R阻值相同时，电阻R的功率最大，当握力F增大时，滑动变阻器接入电路的阻值变大，当定值电阻R0和滑动变阻器R阻值大小关系不确定，故电阻R的功率不一定减小，故C错误。
故选B。
5．（2024·黑龙江牡丹江·中考真题）如图所示，闭合开关S，将滑动变阻器的滑片P向左移动时，电表示数的变化情况是（ ）
A．电流表示数变大，电压表示数变大B．电流表示数不变，电压表示数不变
C．电流表示数变大，电压表示数不变D．电流表示数变小，电压表示数变大
【答案】C
【详解】由图可知，电路为并联电路，电流表测干路电流，电压表测电源电压。滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻减小，根据可知，通过滑动变阻器电流变大，则干路电流增大，即电流表示数变大；由于电压表测电源电压，故电压表示数不变。故ABD不符合题意，C符合题意。
故选C。
6．（2024·黑龙江大庆·中考真题）如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V读数与电流表读数的比值变大
B．电流表读数与电流表读数的差值变大
C．电流表读数变小，电压表V读数变大
D．电压表V读数与电流表读数的比值变小
【答案】A
【详解】A．电压表V读数与电流表A1读数的比值为R2电阻，R2电阻变大，故A正确；
B．电流表A1读数与电流表A2读数的差为R1电流，R1电阻、电压不变，电流也不变，B错误；
CD．电阻R1与R2并联，滑动变阻器的滑片P向右移动的过程中电阻R2变大，电流表A2变小，电压表V示数不变；电压表V读数与电流表A2读数的比值变大，故CD错误。
故选A。
7．（2024·黑龙江鸡西·中考真题）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A．浓度增大，电流表示数变小
B．浓度增大，电压表示数变小
C．浓度减小，电流表示数变大
D．浓度减小，电压表示数变小
【答案】D
【详解】由图可知，两电阻串联，电压表测量定值电阻两端的电压，电流表测电路中的电流；
AB．天然气浓度增大时，R阻值减小，电路中的总电阻变小，由可知，电路中的电流增大，即电流表示数变大，由可知，两端的电压变大，即电压表示数变大，故AB不符合题意；
CD．天然气浓度减小时，R阻值增大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表示数变小，由可知，两端的电压变小，即电压表示数变小，故C不符合题意，D符合题意。
故选D。
8．（2024·宁夏·中考真题）某科技创新小组设计的体重计电路原理图如图所示，其中R为压敏电阻，其阻值随压力的增大而减小，是定值电阻，电源电压保持3V不变。闭合开关S，当平板受到的压力增大时，下列说法正确的是( )
A．电流表示数减小
B．电压表示数减小
C．电压表示数与电流表示数的比值增大
D．电路消耗的总功率增大
选择理由：
【答案】 D 见解析
【详解】[1]AD．R为压敏电阻，其阻值随压力的增大而减小，所以当平板受到的压力增大时，R的阻值减小，电路中的总电阻减小，当电源电压一定时，由欧姆定律表达式可知，电路中电流增大，由P=UI可得电路中的总功率增大，故A错误，D正确；
B．当平板受到的压力增大时，R的阻值减小，由串联分压特点可知，R两端电压减小，R0两端电压增大，由于电压表测量R0两端电压，所以电压表示数增大，故B错误；
C．由于电压表测量R0两端电压，电流表测量通过R0的电流，所以电压表示数与电流表示数的比值为R0的阻值，由于R0的阻值不变，所以电压表示数与电流表示数的比值不变，故C错误。
故选D。
[2]R为压敏电阻，其阻值随压力的增大而减小，所以当平板受到的压力增大时，R的阻值减小，电路中的总电阻减小，当电源电压一定时，由可知，电路中电流增大，由可得电路中的总功率增大，故选D。
1．（24-25九年级上·辽宁鞍山·期中）科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪（电压表）示数增大。下列设计符合要求的是（ ）
A．B．
C．D．
【答案】C
【详解】A．如A图所示，变阻器和发热体串联，电压表测发热体两端的电压，顺时针调节变阻器的旋钮滑片P时，变阻器接入电路中的电阻不变，电路中的总电阻不变，由欧姆定律可知，电路中电流不变，显示仪电压表的示数不变，故A不符合题意；
B．如B图所示，变阻器和发热体串联，电压表测发热体两端的电压，顺时针调节变阻器的旋钮滑片P时，变阻器接入电路中的电阻增大，电路中的总电阻增大，由欧姆定律可知，电路中电流变小，显示仪电压表的示数变小，故B不符合题意；
C．如C图所示，变阻器和发热体串联，电压表测发热体两端的电压，顺时针调节变阻器的旋钮滑片P时，变阻器接入电路中的电阻减小，电路中的总电阻减小，由欧姆定律可知，电路中电流变大，显示仪电压表的示数变大，故C符合题意；
D．如D图所示，变阻器和发热体串联，电压表测变阻器两端的电压，顺时针调节变阻器的旋钮滑片P时，变阻器接入电路中的电阻减小，电路中的总电阻减小，由欧姆定律可知，电路中电流变大，显示仪电压表的示数变小，故D不符合题意。
故选C。
2．（24-25九年级上·北京房山·期中）图是小明设计的四个温度测试仪的电路，R1为定值电阻，R2为热敏元件（阻值随温度升高而减小，电路图符号）。电源两端的电压不变，闭合开关S，要求所测物体温度升高时电表示数减小，下列符合要求的电路是（ ）
A．B．
C．D．
【答案】D
【详解】A．由电路图可知，热敏电阻与定值电阻并联，电流表测干路电流，已知热敏电阻的阻值随温度升高而减小，当所测物体温度升高时，热敏电阻的阻值减小，根据并联电路电压的特点可知，热敏电阻两端的电压不变，因此通过热敏电阻的电流增大，根据并联电路电流的特点可知，干路的电流增大，即电表的示数增大，故A不符合题意；
B．由电路图可知，热敏电阻与定值电阻并联，电流表测热敏电阻所在支路的电流，已知热敏电阻的阻值随温度升高而减小，当所测物体温度升高时，热敏电阻的阻值减小，根据并联电路电压的特点可知，热敏电阻两端的电压不变，因此通过热敏电阻的电流增大，即电表的示数增大，故B不符合题意；
C．由电路图可知，热敏电阻与定值电阻串联，电压表测量定值电阻R1两端的电压，已知热敏电阻的阻值随温度升高而减小，当所测物体温度升高时，热敏电阻的阻值减小，根据串联分压可知，热敏电阻两端的电压减小，定值电阻两端的电压增大，因此电压表的示数增大，故C不符合题意；
D．由电路图可知，热敏电阻与定值电阻串联，电压表测量热敏电阻两端的电压，已知热敏电阻的阻值随温度升高而减小，当所测物体温度升高时，热敏电阻的阻值减小，根据串联分压可知，热敏电阻两端的电压减小，定值电阻两端的电压增大，因此电压表的示数减小，故D符合题意。
故选D。
3．（24-25九年级上·北京·期中）如图所示，是小阳设计的厨房出现一定浓度的可燃气体（或烟雾）时触发报警的电路图，电源两端的电压保持不变，电阻R1是气敏电阻，其阻值随着可燃气体（或烟雾）浓度的增加而增大。当厨房中可燃气体（或烟雾）积累到一定浓度时，电压表示数将达到某一值U，就会触发报警。改变电位器R2的阻值，可以实现可燃气体（或烟雾）在不同浓度时触发报警。下列说法正确的是（ ）
A．R2的阻值不变，随着可燃气体浓度增加，通过R1的电流减小
B．R2的阻值不变，随着可燃气体浓度的增加，电压表示数增大
C．为了避免厨房存在微量烟雾时触发报警，应减小R2的阻值
D．若只将电源电压减小，则可燃气体的浓度更高时触发报警
【答案】A
【详解】AB．由题图可知，两电阻串联，电压表测的是R2左侧部分的两端电压。R2的阻值不变，随着可燃气体浓度的增加，电阻R1的阻值增大，电路的总电阻增大，根据欧姆定律可知，电路的电流减小，通过两电阻的电流减小，R2的两端电压减小，电压表示数减小，故A正确，B错误；
C．为了避免厨房存在微量烟雾时触发报警，即可燃气体的浓度更大时触发报警，此时气敏电阻的阻值比原来的（即微量烟雾时触发报警）临界值大，电阻R1两端分压变大，电阻R2两端分压变小，而报警时电压表示数达到设定值（即R2两端电压保持不变），根据串联分压原理可知，应增大R2的阻值，故C错误；
D．若只将电源电压减小，两电阻的两端电压减小，由于报警时电压表示数（R2两端电压）是一个设定值，则应使得R1两端分压变小，根据串联分压原理可得，则应减小R1的阻值，故减小可燃气体的浓度，即可燃气体的浓度更低时触发报警，故D错误。
故选A。
4．（24-25九年级上·河北衡水·期中）（多选）如图所示是课外实验小组设计的体重测试仪的工作原理示意图。电源电压恒定不变，R1的电阻随压力的改变而改变，R2是滑动变阻器；是体重显示表，由电流表改换刻度而成；闭合开关，电流表的示数最小，体重显示表指针位于体重为零的刻度线处。下列法正确的是（ ）
A．体重显示表示数为0时，电路中电流为0
B．此处体重显示表不是电压表改装，因为如果是电压表改装，其示数几乎不变
C．体重显示表指针偏转角度会随着人的体重的增加而增大
D．滑动变阻器除了保护电路外还具有调零的作用
【答案】BCD
【详解】A．闭合开关，电路是通路，电流表的示数最小，但电路的电流不为零，故A错误；
B．由于体重显示表串联在电路中，如果是电压表改装的，则其示数几乎不变，等于电源电压，故B正确；
C．体重表串联在电路中，则其为电流表。由题意知，刚闭合开关时，电流表的示数最小，说明电路中的电阻最大，此时R1的阻值最大。当压力增大时，R1的电阻会变小，电流会变大，即体重显示表指针偏转角度会随着人的体重的增加而增大，故C正确；
D．当压力过大时，R1的电阻会变小，所以滑动变阻器在电路中可以防止压力过大导致电路中电流过大，起到保护电路的作用。同时还可以调节滑动变阻器阻值，改变电路电流大小，对体重显示表进行调零，故D正确。
故选BCD。
5．（24-25九年级上·广东佛山·期中）阅读短文，回答问题。
力电传感器
一种常见的力电传感器由弹簧钢和应变片组成，其结构示意图如图甲所示。弹簧钢右端固定，其上、下表面各贴有一块相同的应变片，当应变片被拉伸或压缩时，其电阻会随之变化。当弹簧钢的自由端受到向下的作用力F时，弹簧钢向下弯曲，上应变片被拉伸，下应变片被压缩；由于通过上、下应变片的电流均为I且恒定不变，因此上、下应变片两端的电压会发生变化，上应变片两端的电压为U1，下应变片两端的电压为U2，传感器将两个电压的差值U（U＝U1－U2）输出，就可以反映出作用力F的大小。
另外，应变片的阻值也会随温度发生变化，变化情况如图乙所示。为了消除气温变化对测量精度的影响，需分别给上、下应变片串联一个合适的电阻，进行温度补偿，使测量结果不受温度影响。
(1)当弹簧钢受力向下弯曲时，上应变片的电阻 ，下应变片的电阻 。（均选填“变大”“变小”或“不变”）
(2)自由端上受到的作用力F越大，传感器输出的电压差值U就越 。
(3)如果未进行温度补偿，夏天和冬天里自由端受到相同的作用力F时，传感器下应变片两端的电压U2夏和U2冬的关系是U2夏 U2冬。（选填“＞”“＜”或“＝”）
(4)如图是几个电阻阻值随温度变化的图像，在进行温度补偿时，最适合给下应变片串联的电阻是________。（选填字母）
A．B．
C．D．
【答案】(1) 变大 变小
(2)大
(3)
