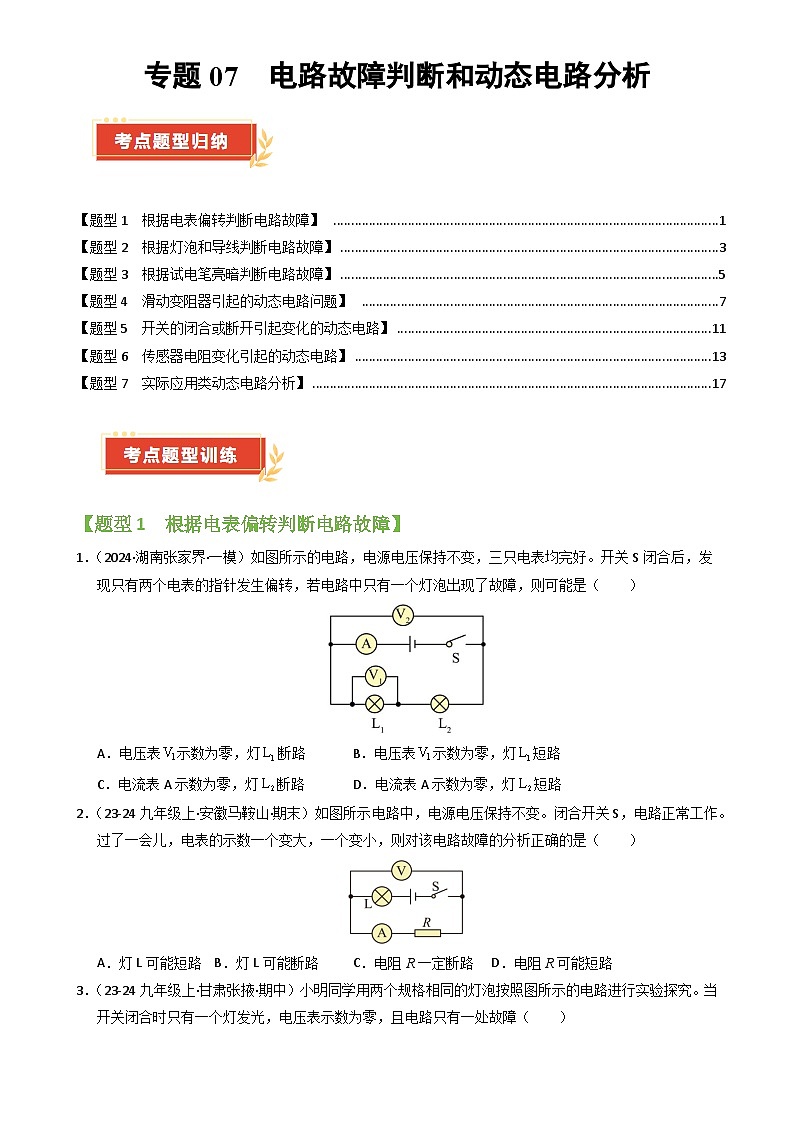

四年级下册6 电路巩固练习

这是一份四年级下册6 电路巩固练习，共17页。

TOC \ "1-1" \h \u \l "_Tc20316" 【题型1 根据电表偏转判断电路故障】 PAGEREF _Tc20316 \h 1
\l "_Tc10002" 【题型2 根据灯泡和导线判断电路故障】 PAGEREF _Tc10002 \h 3
\l "_Tc22589" 【题型3 根据试电笔亮暗判断电路故障】 PAGEREF _Tc22589 \h 5
\l "_Tc20101" 【题型4 滑动变阻器引起的动态电路问题】 PAGEREF _Tc20101 \h 7
\l "_Tc30273" 【题型5 开关的闭合或断开引起变化的动态电路】 PAGEREF _Tc30273 \h 11
\l "_Tc10113" 【题型6 传感器电阻变化引起的动态电路】 PAGEREF _Tc10113 \h 13
\l "_Tc473" 【题型7 实际应用类动态电路分析】 PAGEREF _Tc473 \h 17
\l "_Tc32615" 【题型1 根据电表偏转判断电路故障】
1．（2024·湖南张家界·一模）如图所示的电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（ ）
A．电压表示数为零，灯断路B．电压表示数为零，灯短路
C．电流表A示数为零，灯断路D．电流表A示数为零，灯短路
2．（23-24九年级上·安徽马鞍山·期末）如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ）
A．灯L可能短路B．灯L可能断路C．电阻R一定断路D．电阻R可能短路
3．（23-24九年级上·甘肃张掖·期中）小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障（ ）

A．L1灯短路B．L1灯断路
C．L2灯短路D．L2灯断路
4．（20-21九年级上·内蒙古赤峰·期末）关于如图电路的判断，闭合开关S，灯L亮，一段时间后灯L熄灭，电压表示数变大，电流表无示数。若电路中只有一处故障，且只发生在灯L或R上。则正确的是（ ）
A．灯泡L短路B．灯泡L断路C．电阻R断路D．电阻R短路
5．（24-25九年级上·江苏南京·阶段练习）如图所示，闭合开关S1、S2后小灯泡L1和L2均正常发光，两电表示数不为0，突然电路出现一处故障导致其中一只灯泡熄灭。若L1熄灭，则电流表示数零，电压表示数 零，若再断开S2，电压表示数 零（选填“不可能为”或“可能为”）。
6．（24-25九年级上·安徽淮南·期中）小明在“练习使用滑动变阻器”的实验中，按如图所示电路图连接电路，闭合开关发现无论怎样移动滑动变阻器的滑片，小灯泡都只能微弱发光，且电流表、电压表示数均不变，则此故障的原因最有可能出现在 。（均选填电路图中的元件符号）
7．（24-25九年级上·河南许昌·期中）如图所示的电路中，闭合开关S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。
(1)电路中存在的故障可能是 （将故障的情况写完整）；
(2)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端。请判断她能否查出电路的故障，并说明理由： 。
8．（24-25九年级上·重庆·阶段练习）如图所示，电源电压保持不变，闭合开关S，小灯泡L正常发光，此时电压表的测量对象是 （选填“R”或“L”）；一段时间后，灯泡L突然熄灭，电流表无示数，电压表有示数，若故障发生在“R”或“L”上，则具体故障情况是 。
\l "_Tc15658" 【题型2 根据灯泡和导线判断电路故障】
9．（24-25九年级上·安徽芜湖·期中）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，有一盏灯突然熄灭，但两个电表示数都不变，则故障可能是（ ）
A．开路B．短路C．开路D．短路
10．（24-25九年级上·四川内江·阶段练习）在如图所示的电路中，当开关闭合时，灯L1、L2均不亮，为了查找电路的故障，某同学用一根完好的导线，另一端依次接触A、B、C、D四个接线柱，发现只有与D接触时小灯泡L2才发光，若电路只有一处断路，位置可能是（ ）
A．导线①B．开关C．导线②D．灯泡L1
11．（24-25九年级上·陕西西安·阶段练习）小康用如图所示的电路模拟电路故障，闭合开关，电路各元件都正常。下列说法正确的是（ ）
A．将一根导线两端接在 ab接线柱，模拟的是灯泡L1短路
B．拆下b接线柱上的导线，模拟的是电压表断路
C．模拟灯泡L1断路时，看到电流表无示数，电压表有示数
D．模拟灯泡L2短路时，看到电流表和电压表都无示数
12．（23-24九年级下·山东泰安·期中）如图所示，电源电压保持不变，闭合开关S，小灯泡L不发光。若电路中只有电阻R和小灯泡L中的一个出现了故障。关于开关S闭合前后两电表示数的变化情况及相应故障，下列说法中正确的是（ ）
A．两电表示数都不变，可能是电阻R断路B．两电表示数都变化，可能是小灯泡L断路
C．仅电流表示数变化，一定是小灯泡L短路D．仅电压表示数变化，一定是电阻R断路
13．（2024·山东东营·中考真题）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是 。
14．（24-25九年级上·安徽六安·期中）小红在实验时连接了如图所示的电路。闭合开关后，她发现灯亮，而灯不亮，电压表无示数，则故障原因可能是 。（两空均选填“灯断路”、“灯断路”、“灯短路”或“灯短路”）
15．（24-25九年级上·河南郑州·期中）在如图所示的电路中，电源电压保持不变，闭合开关S，一段时间后，灯L熄灭。若电路中仅有一处故障，有以下方案可选：
a.用与L规格相同且完好的灯L0替换灯L；
b.将电流表串联在电路中，电压表并联在电阻R两端；
c.用一根导线接在R两端。
以上方案中可行的是 （填序号）。选择可行方案操作后，写出观察到的现象（或各电表示数有无）及相对应的故障： （写出一种即可）。
16．（24-25九年级上·江西宜春·期中）马路两旁的路灯傍晚同时发光，早晨又同时熄灭，若晚上其中一盏路灯因故障而熄灭，其他路灯依然可以发光，则路灯的连接方式是 联；给手机充电时，手机的电池相当于简单电路中的 （选填“用电器”或“电源”）。
\l "_Tc24937" 【题型3 根据试电笔亮暗判断电路故障】
17．（23-24九年级上·河南郑州·期末）如图所示为家庭电路的一部分。闭合开关S1、S2，灯泡L1亮，L2 不亮；断开S1、闭合S2，灯泡L1、L2均不亮，用测电笔分别插入插座的两个插孔，氖管均发光。则故障可能是
A．灯泡L2断路B．ac间断路
C．bd间断路D．b点到零线之间断路
18．（22-23九年级上·福建龙岩·期末）如图是安装完成的部分家庭电路示意图。闭合开关灯不亮，经检查保险丝完好，用测电笔测a点、b点、c点氛管均发光，d点氖管不发光。此电路故障可能是（ ）
A．cd间断路B．ab间断路
C．插座发生短路D．进户的火线断路
19．（2023·天津·中考真题）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）

A．灯丝断了 B．灯短路了 C．开关处断路 D．cd间断路
20．（20-21九年级上·山东威海·期末）如题图所示，将吹风机的插头插入插座，闭合吹风机开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接触B孔时氖管不发光，接触C孔时发光。若电路中只有一处故障，则故障可能是（ ）
A．AB间电路断路 B．插座短路
C．CD间电路断路 D．零线上保险丝熔断
21．（2024·安徽阜阳·一模）如图所示，两盏电灯L1、L2接在家庭电路中。当开关S1、S2都闭合时，电灯L1亮，L2不亮，用测电笔分别接触A、B、C、D、E、F点时，发现测电笔只接触F点时氖管不发光，则电路中的故障原因可能是 。
22．（23-24九年级下·广东惠州·阶段练习）如图1所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试、、、四点，发现、、三处试电笔发光，处不发光，则此电路故障应是 。如图2所示的电路中，电源电压为4.5V时，当滑动变阻器向左移动时，电压表与电流表示数的比值将 （选填“变大”、“变小”或“不变”），滑动变阻器的滑片从端移动到端，电流表示数由0.1A变为0.3A，则滑动变阻器的最大阻值R为 。
23．（2024·江西抚州·一模）如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用试电笔分别测a、b、c、d四点，c、d两点氖管都不发光，若电路只有一处故障 ，如果发现a、b、c三点氖管都发光，d点不发光，则故障可能是 。
24．（2024·安徽合肥·一模）如图所示，开关S1和S2均闭合时，只有灯泡L1亮；用测电笔测试a、b、c、d四点时，测电笔的氖管只有在c处时不发光，则电路故障是 （选填“ab间开路”、“灯泡L2开路”或“dc间开路”）。

\l "_Tc5698" 【题型4 滑动变阻器引起的动态电路问题】
25．（23-24九年级上·宁夏固原·期末）为了增强学生体质，坐位体前屈被个别省市作为中考体育考试项目之一，坐位体前屈测试仪原理如图所示，已知电源电压6V，的电阻为30Ω，其中电阻丝粗细均匀，总长度为30cm。闭合开关，推挡板P在B端时，坐位体前屈成绩为0，电流表的示数为0.05A；推挡板P在A端时，坐位体前屈成绩为30cm。则下列说法不正确的是（ ）。
A．电压表示数的大小能反映被测试者的成绩B．电阻丝的最大阻值为90Ω
C．推挡板P在A端时电压表的示数为4.5VD．电压表示数为3V时，被测试者的成绩是10cm
26．（23-24九年级上·江西赣州·期末）图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，下列选项中，判断正确的是（ ）
A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变大
27．（23-24九年级上·新疆昌吉·期末）如图所示的电路中，电源两端电压不变，闭合开关，滑片P向右滑动的过程中（ ）
A．两表读数都不变
B．电压表示数减小，电流表示数增大
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数减小
28．（23-24九年级上·江苏泰州·期末）如图甲所示电路，电源电压保持不变.闭合开关S，当滑片P从右端滑到左端的过程中，两电压表示数随电流表示数变化的关系图像如图乙所示。现仅将R1的电阻更换为70Ω后，重复上述操作，两电压表示数随电流表示数变化的大致关系图像可能是（ ）
A． B． C． D．
29．（23-24九年级上·四川成都·期末）用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻R1（5Ώ、10Ώ、15Ώ、30 Ώ各1个），规格为“15Ώ1A”的滑动变阻器R2，如表为实验数据记录表。关于该实验，下列说法正确的是（ ）
A．实验过程中控制电压表示数为2V
B．将电阻R1由5Ώ更换为10Ώ时，应向左适当移动滑动变阻器滑片
C．使用现有器材无法完成第4次实验，是因为滑动变阻器最大阻值太小
D．若某次实验闭合开关后，电流表有示数，电压表示数为6V，可判断R1断路
30．（23-24九年级上·湖南郴州·期末）如图所示，已知电源电压10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数为7V，则此时滑动变阻器接入电路的电阻是 Ω，在滑片P向右移动的过程中电流表的示数将 （填“变大”“不变”或“变小”）。
31．（23-24九年级上·安徽池州·期末）如图甲所示，电阻，闭合开关，滑动变阻器的滑片从b端移动到a端的过程中，电流表示数变化范围为0.1A~0.3A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路，则图乙中滑片在a端时电流表的示数是 A。
32．（23-24九年级上·河南南阳·期末）为锻炼身体，小华利用所学知识设计了一个电子拉力计，如图甲所示。硬质弹簧右端和金属滑片P固定在一起（弹簧电阻不计，P与间摩擦不计），定值电阻，一根长5cm电阻为25Ω的均匀电阻丝，电源电压为3V，当不拉拉环时，滑片刚好位于a端。试问：
（1）小华在电路中连入的目的是 。
（2）当拉环不受拉力时，电流表的示数是多少 ？
（3）已知该弹簧伸长的长度与所受拉力F间的关系如图乙所示。若电流表指针指在0.6A处，则作用在拉环上的拉力是多少 ？
33．（23-24九年级上·陕西渭南·期末）在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V 0.5A”字样，将滑动变阻器R的滑片P置于最右端，闭合开关S，电压表和电流表示数分别为5V和0.4A；移动滑片P至某一位置，电压表和电流表示数分别为2V和0.5A。求：
（1）灯泡L正常发光时的电阻是多少；
（2）滑动变阻器R的最大阻值是多少；
（3）电源的电压为多少；
（4）为使灯泡安全工作，R的滑片P能自由滑动，且滑片P滑到某端时灯泡能正常发光，应采取怎样的保护措施?请计算说明。
34．（23-24九年级上·江西吉安·期末）如图所示电路，电源电压恒定，滑动变阻器标有“20Ω，1A”。只闭合开关，将滑动变阻器滑片P滑到某位置时，电压表示数为6V，电流表示数0.2A，再将开关、闭合后，电压表示数变为9V，电流表示数变为0.45A，求：
（1）定值电阻的阻值；
（2）定值电阻的阻值；
（3）滑动变阻器连入电路中的电阻值。
\l "_Tc9318" 【题型5 开关的闭合或断开引起变化的动态电路】
35．（23-24九年级上·福建莆田·期末）如图所示的电路中，已知电源电压恒为6V，R1、R2、R3均为定值电阻，R2阻值为15Ω。当开关S1断开，S2闭合时，R3两端电压为4V；当开关S1闭合，S2断开时，R1两端电压为2V。则R1∶R3为（ ）
A．1∶2B．3∶2C．1∶4D．5∶3
36．（23-24九年级上·河北邢台·期末）如图所示电路，电源电压保持不变。当滑动变阻器的滑片P在变阻器a端，且只闭合开关S1时，电路中电压表V1、V2的示数比为1︰1。当开关S1和S2都闭合时，电路中电流表A1、A2的示数之比为2︰1。若将滑动变阻器的滑片P固定在变阻器中央时，则以下说法中错误的是（ ）
A．只闭合开关S1时，电压表V1、V2的示数之比为2︰1
B．只闭合开关S2时，电压表V1、V2的示数之比为4︰1
C．开关S1和S2都闭合时，电流表A1、A2的示数比为2︰1
D．开关 S1和S2都闭合时，电流表A1、A2的示数比为1︰2
36．（23-24九年级上·安徽马鞍山·期末）如图所示，电源电压不变，、、为定值电阻，开关、都闭合时，电流表A与电压表、均有示数，断开开关，则（ ）

A．电流表A示数变大，电压表示数变小
B．电流表A示数变小，电压表示数不变
C．电压表示数与电流表A示数的比值不变
D．电压表示数与电流表A示数的比值变小
38．（23-24九年级上·陕西西安·期末）在如图所示的电路中，电阻R1＝10Ω，R2＝14Ω，电源电压不变，R为定值电阻。当开关S接位置2时，电流表的示数为0.2A，则此时R2两端的电压是 V；当开关S接位置1时，定值电阻R两端电压 （选填“不变”“变大”或“变小”）。
39．（23-24九年级上·陕西咸阳·期末）如图所示，电源电压恒定，定值电阻，闭合开关S，断开S1，电流表示数为0.3A，则电源电压为 V；当开关S、S1同时闭合，电流表示数为0.9A，此时通过R2的电流为 A，R1与R2两端电压之比为 。
40．（22-23九年级上·广东深圳·期中）如图所示的电路中，两盏灯的电阻均为，若只闭合开关S3，此时两端电压为，则电源电压为 V。要使和并联，应闭合开关 ，此时，干路电流是 A。三个开关 （选填“能”或“不能”）同时闭合。
\l "_Tc32670" 【题型6 传感器电阻变化引起的动态电路】
41．（23-24九年级上·甘肃陇南·期末）2019年底中国高铁运营里程超过3万公里，占全球高铁运营里程的三分之二以上，超过其他国家总和，高铁成为我国科技发展的一张“名片”。为保障安全运行，高铁列车上安装有烟雾报警装置。如图所示是某校科技小组设计的列车烟雾报警仪的简化原理图，电源两端电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当输出信号端的电压达到某一数值时，报警器开始报警。当列车上有烟雾遮挡了射向光敏电阻R的激光时，下列说法正确的是（ ）
A．电流表示数不变，输出信号端电压变大
B．电流表示数变大，输出信号端电压变小
C．电流表示数变小，输出信号端电压变大
D．电流表示数变小，输出信号端电压不变
42．（23-24九年级上·海南省直辖县级单位·期末）现在的保温水杯有显示水温的功能．显示水温部分电路如图甲所示，为定值电阻、为热敏电阻，其中热敏电阻的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低．开关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表
B．热敏电阻温度越高，图中电表的示数越小
C．热敏电阻温度越高，两端的电压越小
D．定值电阻起保护电路的作用
43．（23-24九年级上·甘肃张掖·期末）如图甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，以下说法正确的是（ ）
A．环境温度为40℃时，热敏电阻阻值是150Ω
B．此电路允许的最高环境温度为60℃
C．环境温度为0℃时，电压表的最小示数是1.5V
D．电压表V示数越小，环境温度越高
44．（23-24九年级上·山东菏泽·期末）如图是某智能体重秤的电路结构图，电源电压恒定，为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力增大而减小。当站在秤盘上的人体重越重时下列判断正确的是（ ）
A．电流表示数越小
B．电源电压与电流表示数的比值越小
C．电压表示数越小
D．电压表与电流表示数的比值越大
45．（23-24九年级上·江苏常州·期末）如图甲所示为热敏电阻R1的阻值随温度变化的图像，图乙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2是阻值为100Ω的定值电阻，闭合开关，调节电源电压，使V2表的示数保持0.20V不变。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 Ω；测温时，V1表的示数随温度升高而 （变大/不变/变小）；当温度为20℃时，电源电压应调为 V。
46．（23-24九年级上·河南·期末）如图甲所示电路中，温度表是由量程为0～3V的电压表改装而成，已知电源电压U为6V，R阻值为40Ω，是热敏电阻，其阻值随温度t变化关系如图乙所示，则当开关S闭合后该电路可测量的最高温度为 ℃；该温度表中的0℃应标在 V刻度线处；若增大U，会导致可测量的最高温度 。
47．（23-24九年级上·安徽安庆·期末）如图a所示的电路，电源电压U=4.5V保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。
（1）求环境温度为40℃时，电压表的示数；
（2）电压表的示数为3V时，环境温度是多少℃？
（3）求电压表的最小示数是多少？
48．（23-24九年级上·福建厦门·期末）学校实践小组为制药厂萃取药液制作一个可以自动报管的温度监测仪，其工作电路如图。电源电压恒为6V，R为热敏电阻，其阻值随温度变化的图象如图，电压表量程为0~3V，用于显示所测量的温度，Rp为电阻箱，将电阻箱的阻值调为250Ω。电路电流6.0mA~10.0mA时报警器（不计电阻）自动报警。
（1）求当电路电流为6.0mA时电压表的示数；
（2）求电压表示数为2.0V时所测量的温度；
（3）若电阻箱在100Ω~400Ω范围内调节，求监测仪所能自动报警的温度范围。
\l "_Tc31232" 【题型7 实际应用类动态电路分析】
49．（23-24九年级上·四川成都·期末）如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。下列说法正确的是（ ）
A．油面降低，油量表示数变小
B．油面升高，R接入电路中的电阻变大
C．油量的零刻度线对应电流表零刻度线的位置
D．将图中的电流表换成电压表，同样可以测量油箱中的油量
50．（23-24九年级上·重庆·期中）为减少碳排放，我国大力推行电动汽车。电动汽车中，利用接入电路的旋钮变阻器，可控制汽车中电动机的转速，下图中OEF为变阻器的三个接线柱。当驾驶员踩下“油门”时车速仪示数增大，车速仪可由电路中的电压表或电流表改装而成。下列说法正确的是（ ）
A．车速仪是由电压表改装而成
B．车速仪中定值电阻R0工作时会消耗电能，可以不用接入电路
C．踩下油门的过程中，电压表的示数与电流表的示数比值增大
D．踩下油门的过程中，电压表的示数变化量与电流表的示数变化量的比值不变
51．（23-24九年级上·江苏宿迁·期末）图甲为电子测温仪，某科技小组设计了一个内部结构原理图，如图乙所示，电源电压保持不变，是热敏电阻，用于靠近人体测温，定值电阻为保护电阻。
（1）由图可知显示仪是由 （选填“电流”或“电压”）表改装成的；
（2）在测体温时，被测温者体温越高，显示仪的示数就越大，可知热敏电阻R阻值随着温度升高而 （“增大”、“减小”或“不变”）；
（3）图丙是测量身高的仪器，的作用是 ，电压表测量的是 两端的电压；当下一位同学更高时，电流表示数会 （“变大”、“变小”或“不变”）。
52．（23-24九年级上·辽宁葫芦岛·期末）在跨学科实践活动中，同学们设计了一种物品自动筛选器，可将质量小于一定标准的物品自动剔除，其原理如图甲.已知电源电压为15V，为定值电阻，放在水平轻质传送带上的物品，经过装有压敏电阻R（其阻值随压力F变化的关系图象如图乙）的检测区时，当物品质量超过3kg时，机械装置启动，实现自动筛选功能.（g取）求：
（1）当检测区上没有物品时，电压表的示数为3V，的阻值是多少？
（2）当电压表示数4.5V时，电路中的电流是多少？
（3）机械装置启动，实现自动筛选功能时，电压表的最小示数为多少？
序号
电阻R/Ω
电流I/A
1
5
0.6
2
10
0.3
3
15
0.2
4
30
未测
