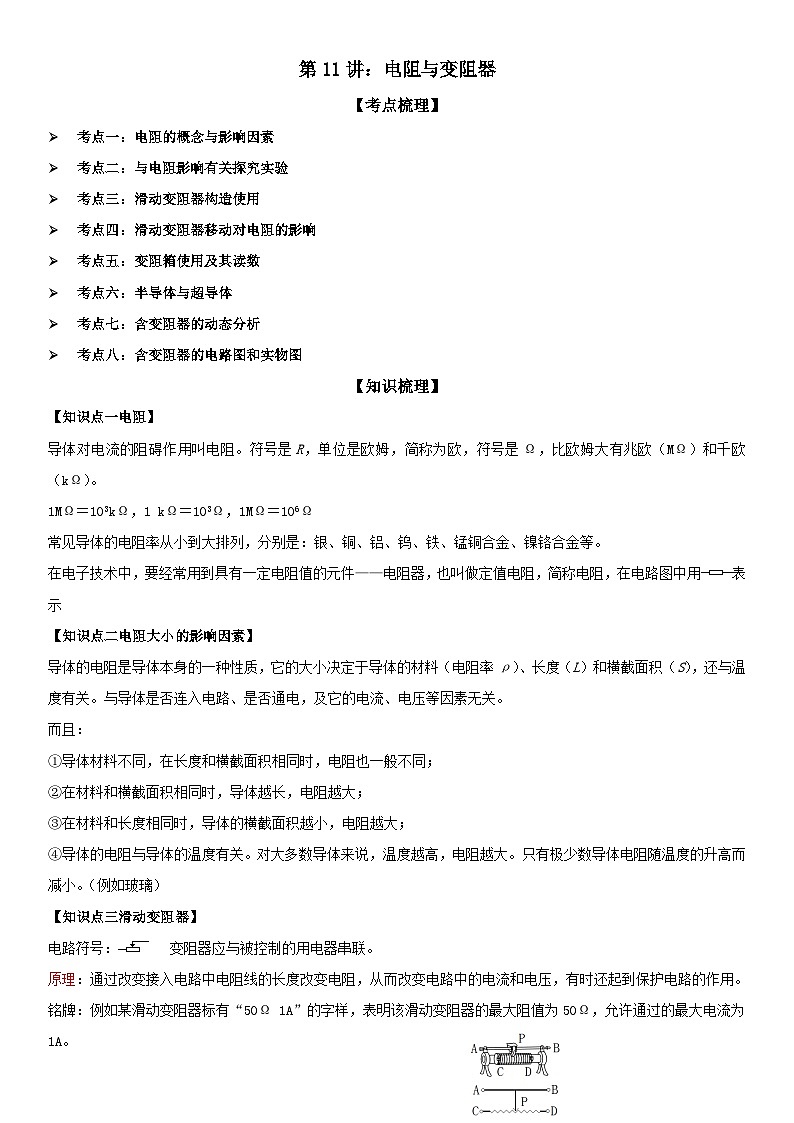

【知识梳理】
【知识点一电阻】
导体对电流的阻碍作用叫电阻。符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大有兆欧（MΩ）和千欧（kΩ）。
1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω
常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示
【知识点二电阻大小的影响因素】
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
而且：
①导体材料不同，在长度和横截面积相同时，电阻也一般不同；
②在材料和横截面积相同时，导体越长，电阻越大；
③在材料和长度相同时，导体的横截面积越小，电阻越大；
④导体的电阻与导体的温度有关。对大多数导体来说，温度越高，电阻越大。只有极少数导体电阻随温度的升高而减小。（例如玻璃）
【知识点三滑动变阻器】
电路符号： 变阻器应与被控制的用电器串联。
原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。
铭牌：例如某滑动变阻器标有“50Ω 1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。

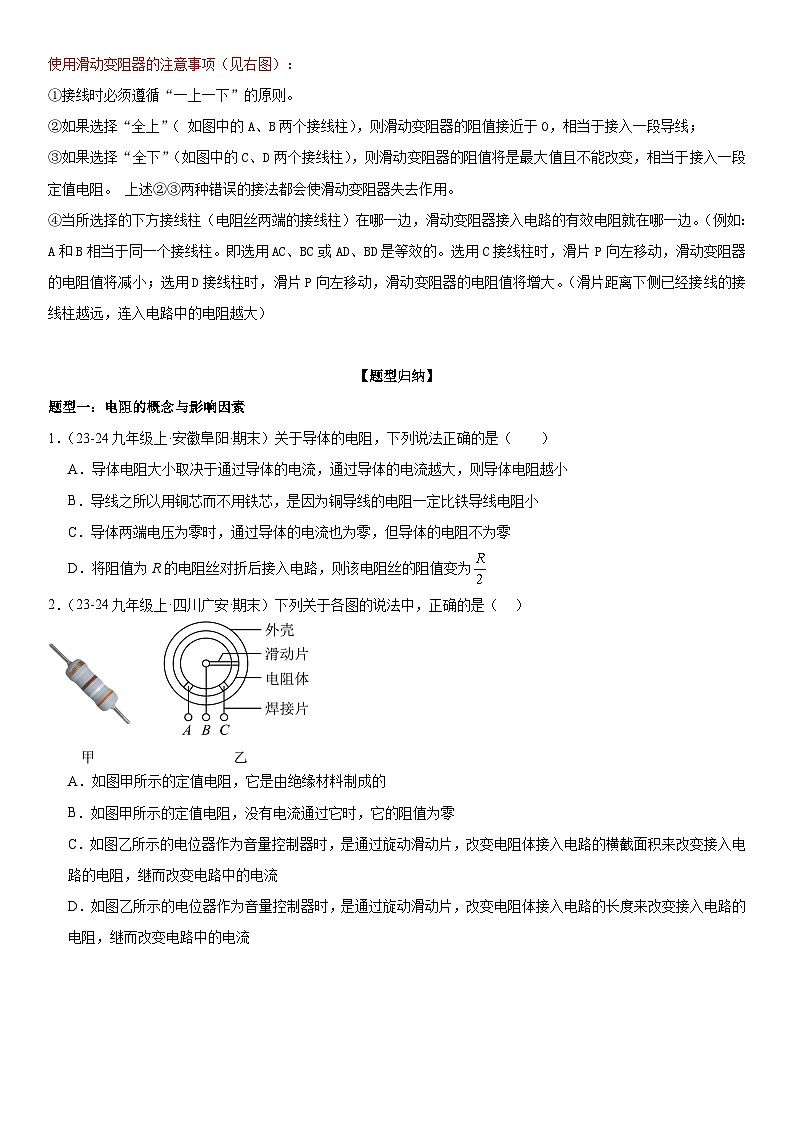

使用滑动变阻器的注意事项（见右图）：
①接线时必须遵循“一上一下”的原则。
②如果选择“全上”（ 如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；
③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。 上述②③两种错误的接法都会使滑动变阻器失去作用。
④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。（例如：A和B相当于同一个接线柱。即选用AC、BC或AD、BD是等效的。选用C接线柱时，滑片P向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）
【题型归纳】
题型一：电阻的概念与影响因素
1．（23-24九年级上·安徽阜阳·期末）关于导体的电阻，下列说法正确的是（ ）
A．导体电阻大小取决于通过导体的电流，通过导体的电流越大，则导体电阻越小
B．导线之所以用铜芯而不用铁芯，是因为铜导线的电阻一定比铁导线电阻小
C．导体两端电压为零时，通过导体的电流也为零，但导体的电阻不为零
D．将阻值为R的电阻丝对折后接入电路，则该电阻丝的阻值变为

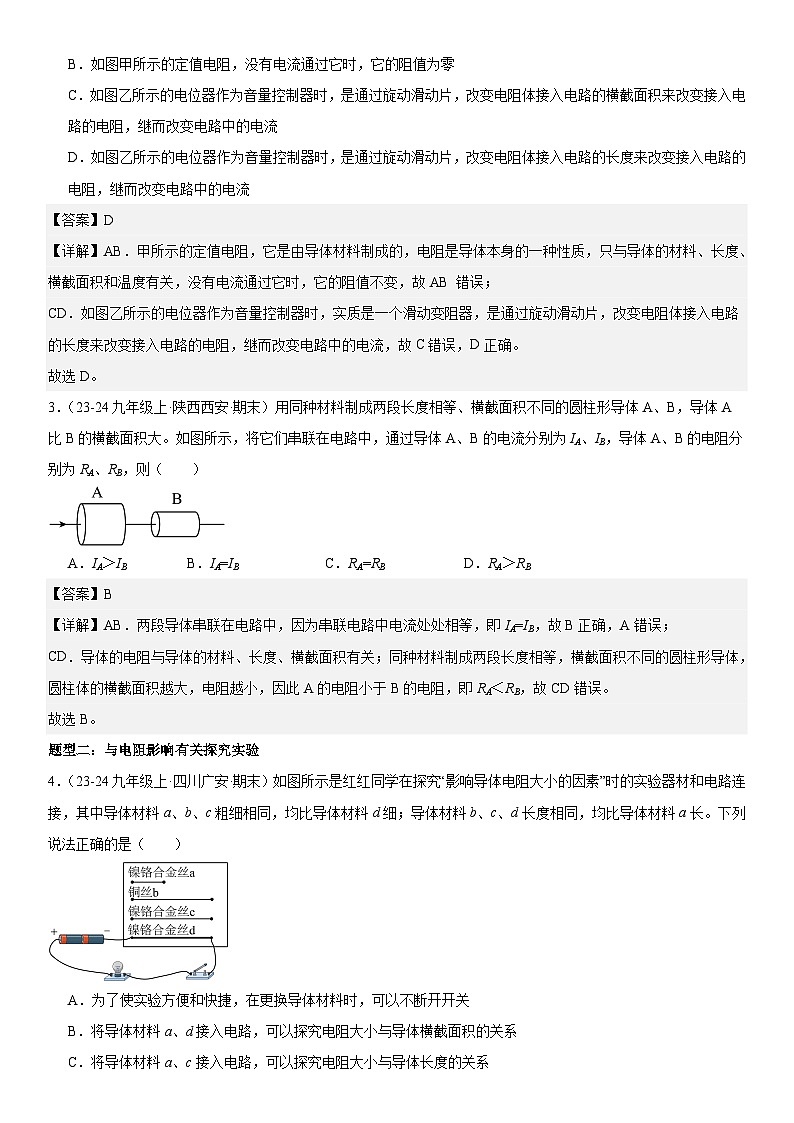

2．（23-24九年级上·四川广安·期末）下列关于各图的说法中，正确的是（ ）

A．如图甲所示的定值电阻，它是由绝缘材料制成的
B．如图甲所示的定值电阻，没有电流通过它时，它的阻值为零
C．如图乙所示的电位器作为音量控制器时，是通过旋动滑动片，改变电阻体接入电路的横截面积来改变接入电路的电阻，继而改变电路中的电流
D．如图乙所示的电位器作为音量控制器时，是通过旋动滑动片，改变电阻体接入电路的长度来改变接入电路的电阻，继而改变电路中的电流
3．（23-24九年级上·陕西西安·期末）用同种材料制成两段长度相等、横截面积不同的圆柱形导体A、B，导体A比B的横截面积大。如图所示，将它们串联在电路中，通过导体A、B的电流分别为IA、IB，导体A、B的电阻分别为RA、RB，则（ ）
A．IA＞IBB．IA=IBC．RA=RBD．RA＞RB
题型二：与电阻影响有关探究实验
4．（23-24九年级上·四川广安·期末）如图所示是红红同学在探究“影响导体电阻大小的因素”时的实验器材和电路连接，其中导体材料a、b、c粗细相同，均比导体材料d细；导体材料b、c、d长度相同，均比导体材料a长。下列说法正确的是（ ）
A．为了使实验方便和快捷，在更换导体材料时，可以不断开开关
B．将导体材料a、d接入电路，可以探究电阻大小与导体横截面积的关系
C．将导体材料a、c接入电路，可以探究电阻大小与导体长度的关系
D．通过灯泡的亮度来间接反映导体材料电阻的大小，运用了等效替代法
5．（24-25九年级上·全国·课后作业）如图所示，是探究影响导体电阻大小因素的实验装置图．实验中分别把a、b、c、d四根合金丝接入电路，其中合金丝a、b、d长度相同，a、b、c粗细相同，b、d粗细不同；
(1)电流表在电路中的主要作用是 ；
(2)通过对 和 导体进行实验，可探究电阻的大小与长度的关系；
(3)分别将b和d两导体接入电路进行实验，发现接入b导体时，电流表的示数比接入d导体时更大，说明导体的电阻与导体的 有关；
(4)若把c、d两导体首尾相连后再接入电路，会发现电流表指针偏转角度变得更小，说明两导体串联后的电阻将 （选填“变大”、“变小”或“不变”）；
(5)生活中，通常选用铜芯线、铝芯线作为输电线，而不选择铁芯线，是因为导体的电阻还与导体的 有关。
6．（23-24九年级上·吉林·期中）在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示：
乙
(1)如图甲所示是“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察电流表的示数或 来比较导体电阻的大小；
(2)为了验证上述猜想①，由乙表中数据可知，应该选用编号 两根电阻丝分别接入电路进行实验；
(3)分别将A和D两电阻丝接入如图甲电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟 有关；
(4)如图丙所示，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱 （选填“a、b” 、“b、c” 或“a、c” ）和灯泡 联后接入电路中。
题型三：滑动变阻器构造使用
7．（24-25九年级上·全国）关于如图所示的滑动变阻器，下列说法不正确的是（ ）
A．③是金属杆，是用电阻较小的合金制成的
B．接线柱C、D都能通过滑片②与电阻丝相连接
C．⑤是电阻丝，表面涂满绝缘漆
D．要使滑片②右移时电路阻值变大，可以连接A、D接线柱
8．（23-24九年级上·河北保定·期末）如图所示，该滑动变阻器的铭牌上标有“20Ω2A”的字样，关于这个滑动变阻器的说法，正确的是（ ）
①使用前应将阻值调到最大
②“2A”表示允许通过的最小电流是2A
③滑动变阻器靠改变导体的长度来改变导体的电阻
④把该变阻器C、D两个接线柱接入电路不能改变电路中电流
A．①②④B．①③④C．②④D．①②③
9．（23-24九年级上·湖南·期中）倩倩发现，爸爸汽车上音响的音量调节旋钮可以调节声音的大小。爸爸说：“这是应用了滑动变阻器的原理。”关于滑动变阻器，下列说法正确的是（ ）
A．线圈、滑片是导体，瓷筒是绝缘体，金属棒是半导体
B．将滑动变阻器的A、B接线柱同时连入电路，移动滑片不能调节电路中电阻的大小
C．将滑动变阻器的C、D接线柱同时连入电路，滑片向左滑动时，接入阻值增大
D．如果想让滑片向右滑动时，电阻增大，则应该连接A、D接线柱
题型四：滑动变阻器移动对电阻的影响
10．（2024·天津河北·一模）滑动变阻器的应用非常广泛。在家庭电器中，常见的应用包括电风扇速度调节、电磁炉温度控制等。如图，滑动变阻器连入电路的 4种接法中，当滑片 P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（ ）
A．B．
C．D．
11．（23-24九年级上·河北保定·期末）如图所示，下面给出了四种变阻器接入电路的情形，当滑片P向右移动时，连入电路中的电阻减小的是（ ）
A．B．
C．D．
12．（22-23九年级上·辽宁沈阳·期末）把如图所示的滑动变阻器连入电路，为了使滑片P向右移动时，滑动变阻器接入电路的电阻值增大，应该采用的连接方法是：（ ）
A．连入接连柱a和c，或a和dB．连入接线柱b和c，或b和d
C．连入接线柱a和c，或c和bD．连入接线柱a和d，或b和d
题型五：变阻箱使用及其读数
13．（23-24九年级上·山东济南·期中）如图所示的电路中虚线框中是一个电阻箱，最下排为电阻丝， 中间排为接线柱和插孔，上排 A、B、C、D 为铜塞，开始时，铜塞都没有插入插孔，电源电压保持不变，下列说法正确的是（ ）
A．要使电流表示数最大，需将铜塞全部插入插孔
B．要使电流表示数减小，应插入铜塞
C．闭合开关，电阻箱接入电路中的电阻为零
D．闭合开关，电流表示数最大
14．（22-23九年级上·福建三明·期末）关于图中的电阻箱，下列说法错误的是（ ）
A．电阻箱是一种变阻器B．阻值可调范围为0~10000Ω
C．最小分度值为1ΩD．电阻箱读数是622Ω
15．（22-23九年级上·江苏苏州·期末）如图（a）是某型号旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九个1Ω的电阻组成，它箱面上的四个旋钮对应的倍率分别是：×1000、×100、×10、×1，使用时将两个接线柱A、B接入电路中，只要调节这四个旋钮，便可以得到0~9999Ω范围内的任何整数电阻值。如图（b）所示，AB之间的总电阻为（ ）
A．1936ΩB．8136ΩC．1963ΩD．8163Ω
题型六：半导体与超导体
16．（23-24九年级上·辽宁大连·期末）2023年，大连全面升级改建星海灯光秀，建成后几十万颗单点可控的LED数码灯将灯光与喷泉的音乐系统完美结合，营造出流光溢彩、璀璨浪漫的美丽景象。色彩缤纷的LED灯主要是由什么材料制成的（ ）
A．半导体B．导体C．超导D．绝缘体
17．（23-24九年级上·云南·期末）除了导体和绝缘体外，半导体材料与我们的生活也息息相关，超导体的应用前景也十分开阔，下列说法不正确的是（ ）
A．常见的金属导线都是导体
B．超导体的电阻为零，可以用来制作输送电能的导线
C．通常情况下，塑料和玻璃是绝缘体
D．半导体的导电性能比导体的强
18．（23-24九年级上·山东滨州·期末）全球首款支持卫星通话的华为智能手机于2023年9月上市，华为麒麟9000S系列5G芯片惊艳全球！据了解，使用该手机的用户，即使在没有地面网络信号的情况下，也可以拨打、接听卫星电话，芯片是指含有集成电路的硅片，制造芯片的主要材料是（ ）
A．半导体B．超导体C．导体D．绝缘体
题型七：含变阻器的动态分析
19．（2024·广西贺州·一模）如图所示，ab为一根铅笔芯，闭合开关后，当夹子向右移动时，小灯泡的亮度会发生变化。下列说法正确的是（ ）
A．灯泡与铅笔芯是并联的B．接入电路的铅笔芯变长，灯泡变亮
C．该实验能解释滑动变阻器的原理D．将铅笔芯换成塑料管，灯泡仍会亮
20．（23-24九年级上·黑龙江哈尔滨·期中）如图所示是一种自动测定油箱内油量多少的装置，R，是滑动变阻器，从油量表指针所指的刻度，就能知道油箱内油量的多少。则下列说法正确的是（ ）
A．油量表实质相当于电压表
B．油量增加，R接入电路的电阻值减小，油量表示数变大
C．油量减少，R接入电路的电阻值增大，油量表示数变大
D．滑动变阻器R´与定值电阻R并联
21．（23-24九年级上·内蒙古乌海·期中）如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）
A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越大
C．体重测试仪电路由于缺少开关，始终处于通路
D．体重越小，体重显示表的示数越大
题型八：含变阻器的电路图和实物图
22．（24-25九年级上·全国）
(1)请根据图甲电路图在图乙中补画2根导线，将实物电路连接完整；
拓展设问
(2)请你根据电路图正确地连接实物图。
23．（23-24九年级上·四川广安·期末）已知电源是由两节新干电池串联而成，请用笔画线代替导线将电路连接完整。要求：电压表测量灯泡两端的电压，滑动变阻器的滑片向右移动时灯泡变亮。（导线不能交叉）
24．（23-24九年级上·全国·课后作业）按要求连接实物图，并画出电路图。要求：灯、串联，电压表测灯两端的电压，电压表测灯、两端的总电压，滑动变阻器控制通过灯和的电流，滑动变阻器滑片向右移动时，灯泡都变亮。
【高分演练】
一、单选题
25．（23-24九年级上·四川广安·期末）下列关于导体、绝缘体和半导体的说法中，正确的是（ ）
A．电工钳的手柄外套可以用铝箔纸等导体制作
B．发光二极管是由半导体材料制成的，半导体材料的电阻为零
C．橡胶棒、自来水、陶瓷碗、塑料筐等物品在通常情况下为绝缘体
D．导体和绝缘体之间没有绝对的界限
26．（24-25九年级上·全国·课前预习）关于导体的电阻，下列说法正确的是（ ）
A．导体的电阻由其两端的电压和通过导体的电流共同决定
B．导体通电时有电阻，不通电时没有电阻
C．导体的电阻越大，表明导体的导电能力越强
D．导体电阻越小，对电流的阻碍作用越小
27．（23-24九年级上·山东聊城·期末）小明用如图所示的器材探究影响电阻大小的因素。A、B为长度一样的镍铬合金丝，B的横截面积比A的大。下列说法正确的是（ ）

A．小灯泡越亮，表示接入的镍铬合金丝的电阻越大
B．利用此装置只能探究导体电阻的大小和横截面积的关系
C．灯泡亮度反映接入镍铬合金丝电阻的大小，这利用了控制变量法
D．为了准确比较两条镍铬合金丝的电阻大小，可在电路中串联一个电流表
28．（23-24九年级上·江苏宿迁·期末）将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，则（ ）
A．M接C，N接B，电动机将改变转向
B．M接A，N接B，电动机转速将变快
C．M接C，N接D，电动机转速将变慢
D．M接A，N接D，电动机转速将变快
29．（23-24九年级上·河南郑州·阶段练习）图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，b与金属滑片相连，转动旋钮，下列分析正确的是（ ）
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
30．（23-24九年级下·湖北恩施·阶段练习）如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（ ）
A．E接A、F接BB．E接A、F接D
C．E接C、F接BD．E接C、F接D
31．（23-24九年级上·福建泉州·期末）倩倩发现，爸爸汽车上音响的音量调节旋钮可以调节声音的大小。爸爸说：“这是应用了滑动变阻器的原理。”关于滑动变阻器如图所示，下列说法正确的是（ ）
A．瓷筒、电阻丝是绝缘体
B．将滑动变阻器的A、B接线柱同时连入电路，移动滑片可以明显改变电路中电流的大小
C．将滑动变阻器的C、D接线柱同时连入电路，滑片向左滑动时，接入阻值增大
D．如果想让滑片向右滑动时电阻增大，可将B、C接线柱连入电路
32．（23-24九年级上·四川广元·期末）如图所示的滑动变阻器连接，当滑片P向左移动时，电路中的电阻变小的接法是（ ）

A．甲图B．乙图C．丙图D．丁图
33．（23-24九年级上·重庆大足·期末）滑动变阻器在生活中的应用十分广泛，如图甲为可调风速电风扇，图乙为用于调速的电位器结构图（实质上就是变阻器的一种）。abc是它的三个接线柱，ac分别与弧形电阻丝的两端相连，b与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节电风扇风速。下列分析正确的是（ ）
A．电位器是通过改变接入电路中电阻丝的长度来改变电风扇风速的
B．若只将ab接入电路，顺时针转动旋钮时电风扇风速变快
C．若只将bc接入电路，顺时针转动旋钮时电风扇风速变慢
D．电位器与电风扇并联
34．（23-24九年级上·四川眉山·期中）对下列四个电路图的解读正确的是（ ）

A．甲图L1与L2串联，电压表V甲测L1电压，电压表V乙测L2的电压
B．乙图R1与R2串联，电压表V1测R1的电压，电压表V2测总的电压
C．丙图电阻R2与滑动变阻器R1并联，电流表A1测变阻器R1的电流，电流表A2测总的电流
D．丁图灯L与滑动变阻器R串联，电压表V1测总的电压，滑片向右移动变阻器的电阻变大
