专题强化04：电路的动态分析【4大题型 培优】-2024-2025学年九年级全一册物理《考点•题型 •技巧》（原卷版+解析版）（人教版）

这是一份专题强化04：电路的动态分析【4大题型 培优】-2024-2025学年九年级全一册物理《考点•题型 •技巧》（原卷版+解析版）（人教版），文件包含专题强化04电路的动态分析原卷版docx、专题强化04电路的动态分析解析版docx等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。

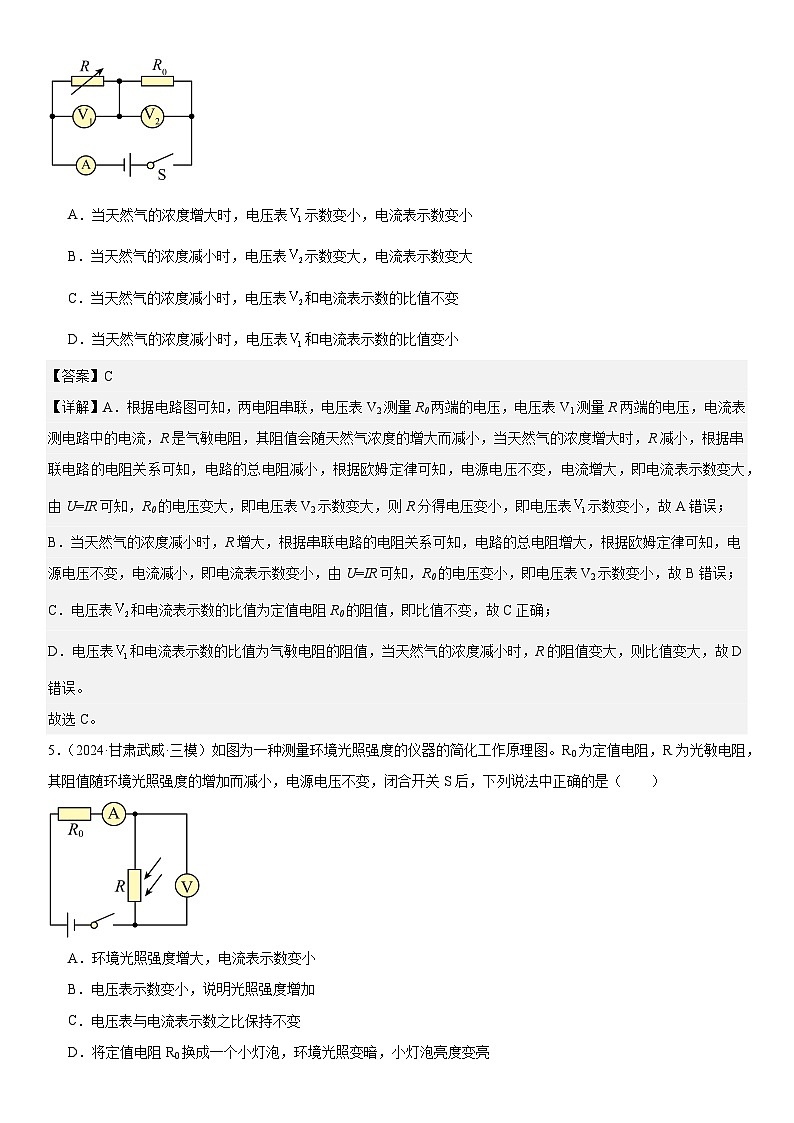

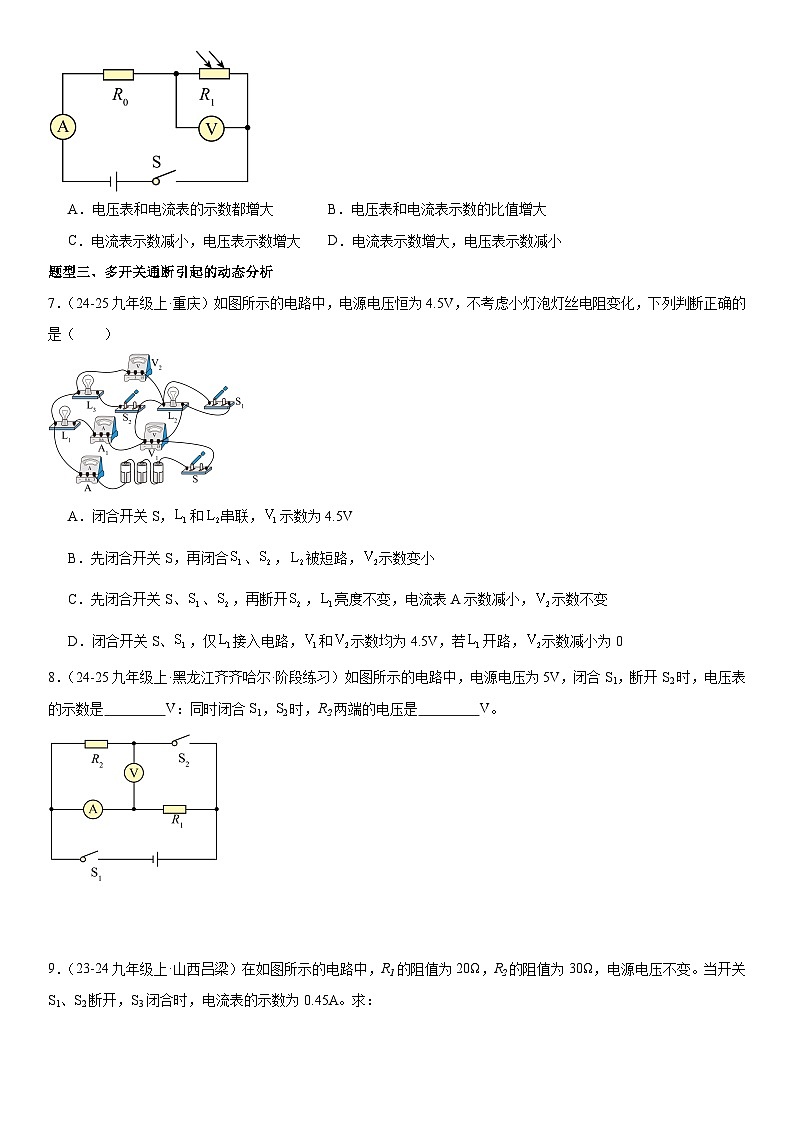

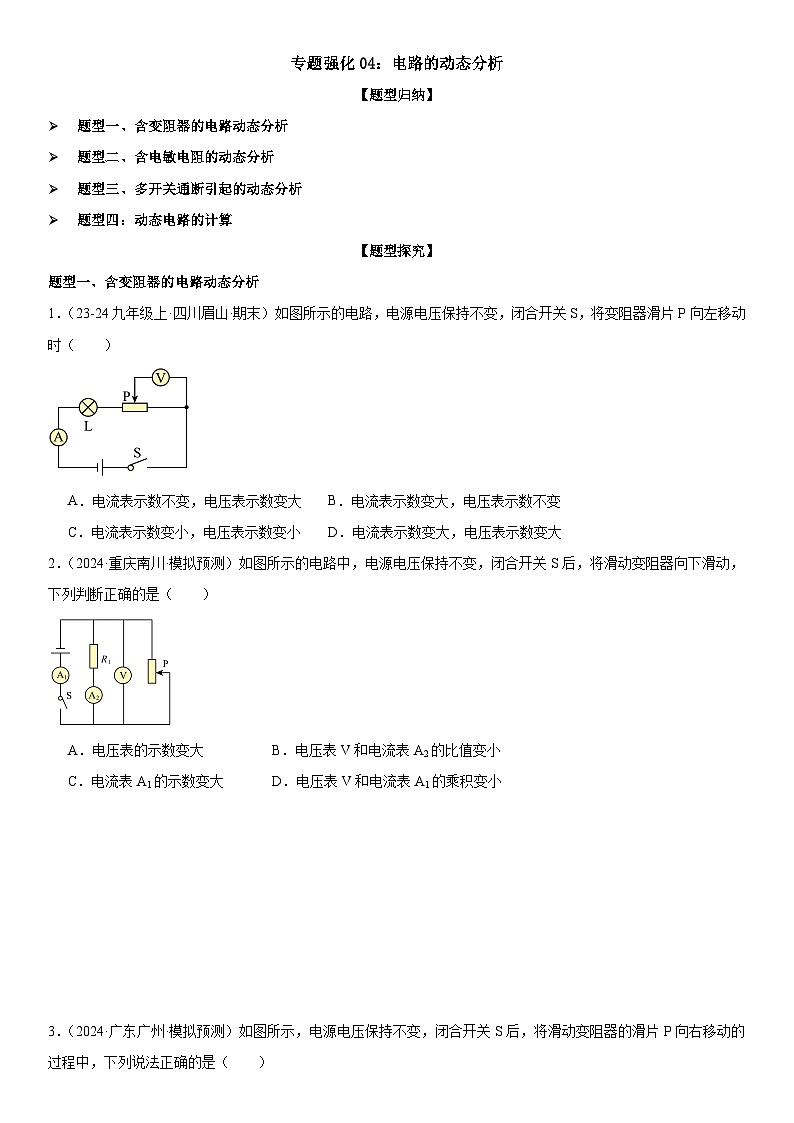

专题强化04：电路的动态分析【题型归纳】题型一、含变阻器的电路动态分析题型二、含电敏电阻的动态分析题型三、多开关通断引起的动态分析题型四：动态电路的计算【题型探究】题型一、含变阻器的电路动态分析1．（23-24九年级上·四川眉山·期末）如图所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（　　）A．电流表示数不变，电压表示数变大 B．电流表示数变大，电压表示数不变C．电流表示数变小，电压表示数变小 D．电流表示数变大，电压表示数变大2．（2024·重庆南川·模拟预测）如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器向下滑动，下列判断正确的是（　　）A．电压表的示数变大 B．电压表V和电流表A2的比值变小C．电流表A1的示数变大 D．电压表V和电流表A1的乘积变小3．（2024·广东广州·模拟预测）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（　　）A．电流表A1的示数减小 B．电压表V的示数变大C．电流表A2的示数增大 D．电压表V的示数与电流表A1的示数比值不变题型二、含电敏电阻的动态分析4．（2024九年级下·江西南昌）为了保护环境，很多农村都不再使用燃煤，而使用天然气，如图是一种天然气泄漏检测仪的简化电路图，其中电源电压不变，R是气敏电阻，其阻值会随天然气浓度的增大而减小，为定值电阻，电源电压不变，闭合开关S，下列判断中正确的是（　　）A．当天然气的浓度增大时，电压表示数变小，电流表示数变小B．当天然气的浓度减小时，电压表示数变大，电流表示数变大C．当天然气的浓度减小时，电压表和电流表示数的比值不变D．当天然气的浓度减小时，电压表和电流表示数的比值变小5．（2024·甘肃武威·三模）如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（　　）A．环境光照强度增大，电流表示数变小 B．电压表示数变小，说明光照强度增加C．电压表与电流表示数之比保持不变D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮6．（2024·黑龙江绥化·中考真题）如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（    ）A．电压表和电流表的示数都增大 B．电压表和电流表示数的比值增大C．电流表示数减小，电压表示数增大 D．电流表示数增大，电压表示数减小题型三、多开关通断引起的动态分析7．（24-25九年级上·重庆）如图所示的电路中，电源电压恒为4.5V，不考虑小灯泡灯丝电阻变化，下列判断正确的是（　　）A．闭合开关S，和串联，示数为4.5VB．先闭合开关S，再闭合、，被短路，示数变小C．先闭合开关S、、，再断开，亮度不变，电流表A示数减小，示数不变D．闭合开关S、，仅接入电路，和示数均为4.5V，若开路，示数减小为08．（24-25九年级上·黑龙江齐齐哈尔·阶段练习）如图所示的电路中，电源电压为5V，闭合S1，断开S2时，电压表的示数是 V：同时闭合S1，S2时，R2两端的电压是 V。9．（23-24九年级上·山西吕梁）在如图所示的电路中，R1的阻值为20Ω，R2的阻值为30Ω，电源电压不变。当开关S1、S2断开，S3闭合时，电流表的示数为0.45A。求：(1)电源电压；(2)改变开关的开闭状态后，电流表示数的最大值。题型四：动态电路的计算10．（23-24九年级下·山东泰安·期中）如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，定值电阻分别为5Ω、10Ω、20Ω，滑动变阻器规格为“25Ω  0.5A”，电压表（量程为0~3V），电流表（量程为0~0.6A）。要完成三次实验，实验中定值电阻R两端电压最大值为，在此电压下进行实验，滑动变阻器接入电路的最大和最小阻值分别为、，则下列（　　）①闭合开关前，应将滑动变阻器的滑片移至最左端②调节滑动变阻器的过程中，应观察电压表，控制其示数为某定值③  ④A．只有①④正确 B．只有②③正确C．只有②③④正确 D．只有②④正确11．（24-25九年级上·全国·课后作业）如图甲所示，电源电压恒定不变，灯泡L的额定电压为6V，滑动变阻器R2的规格为“100Ω 1A”，电压表的量程为0~15V，电流表的量程为0~0.6A。当断开开关S1、S3，闭合S2，移动滑片，电压表示数为3V时灯泡正常发光。图乙是灯泡L、电阻R1的I-U图像。求：(1)电源电压；(2)R1的电阻；(3)闭合S1、S2、S3时，滑动变阻器允许接入的最小电阻；12．（2024·河北·中考真题）如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。（1）求滑片置于A时，电路中的电流；（2）求电源电压；（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。【专题训练】一、单选题13．（24-25九年级上·山东淄博）某科技小组为快递公司设计了一套计数装置，电路如图所示。R1为光敏电阻（当有光照射时电阻变小），激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），R2为定值电阻。现闭合开关，计数装置正常工作。当激光被物体遮挡时，下列说法正确的是（      ）A．电阻R2的阻值变小 B．通过R2的电流变大C．R1两端的电压变大 D．R1与R2的电流之比变小14．（24-25九年级上·山东泰安·阶段练习）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（　　）①定值电阻R的阻值是②定值电阻R的阻值是③滑动变阻器的阻值范围是④滑动变阻器的阻值范围是A．只有①③正确 B．只有①④正确C．只有②③正确 D．只有②④正确15．（24-25九年级上·山东淄博·阶段练习）如图所示电路，R1是不为零的定值电阻，R2是滑动变阻器。电源电压恒定，开关S1、S2、S3处于断开状态。下列判断正确的是（      ）A．只闭合S1和S2向右移动R2的滑片，电流表读数减小，电压表读数变大B．只闭合S2，向左移动R2的滑片，电流表读数减小，电压表读数减小C．只闭合S1和S3，电流表读数为I1；只闭合S2，电流表读数为I2，则I1
