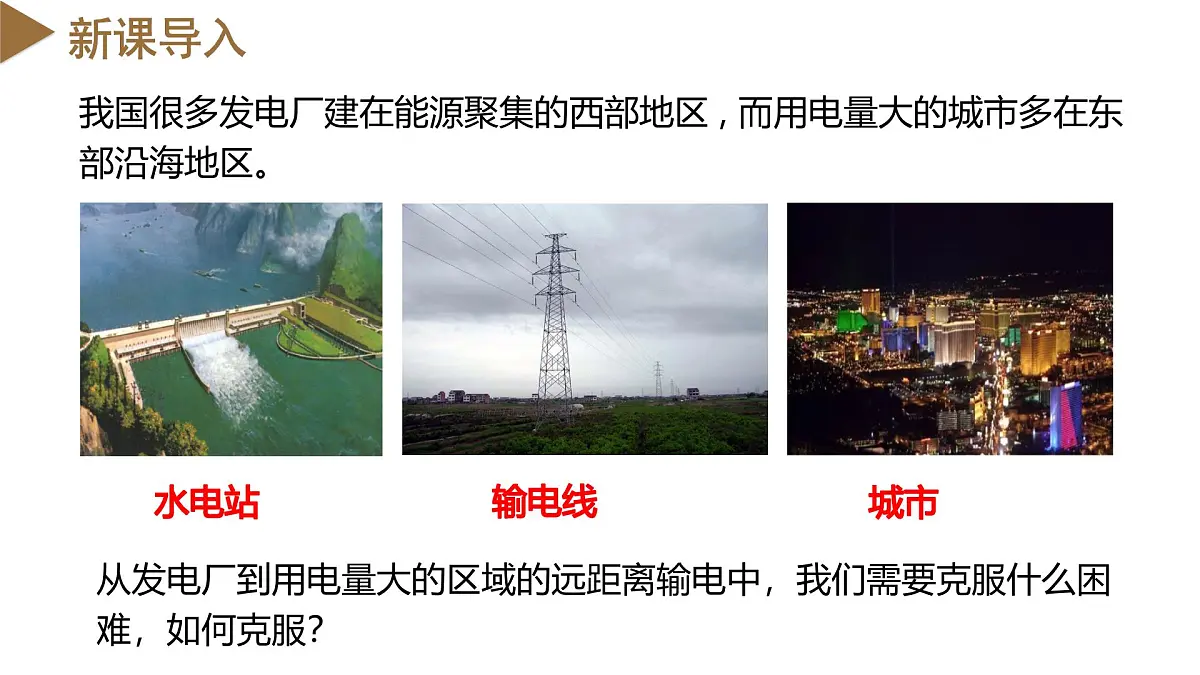

我国很多发电厂建在能源聚集的西部地区 , 而用电量大的城市多在东部沿海地区。
从发电厂到用电量大的区域的远距离输电中，我们需要克服什么困难，如何克服？
降低输电损耗的两个途径

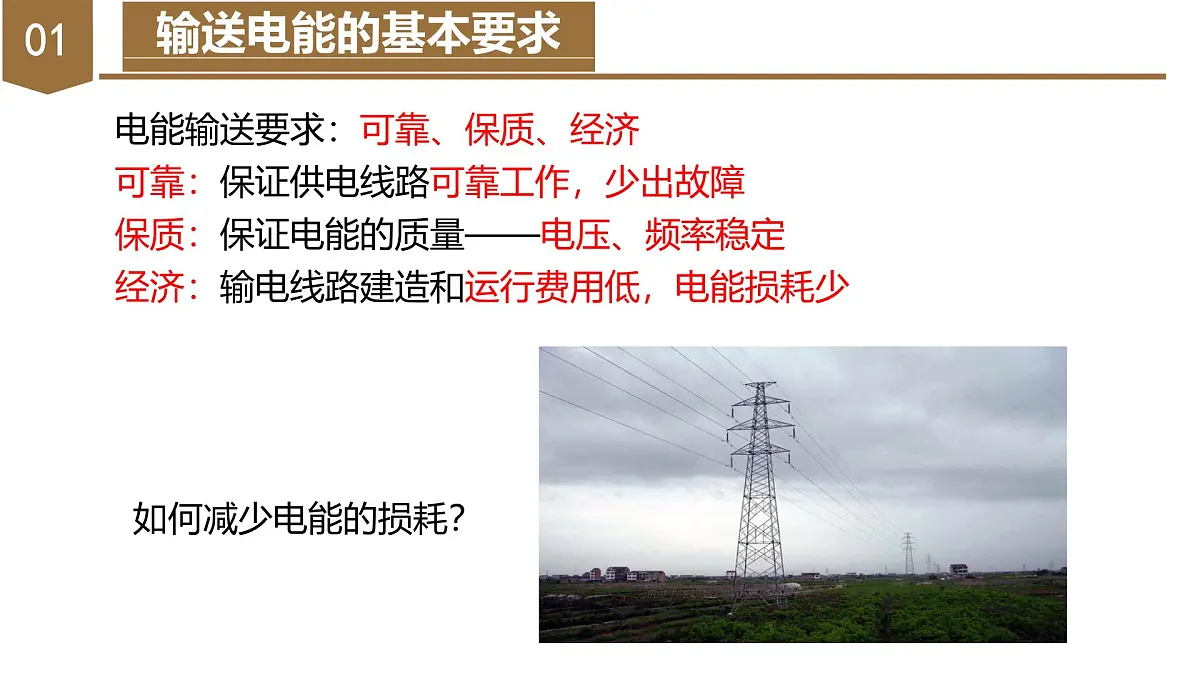

电能输送要求：可靠、保质、经济可靠：保证供电线路可靠工作，少出故障保质：保证电能的质量——电压、频率稳定经济：输电线路建造和运行费用低，电能损耗少

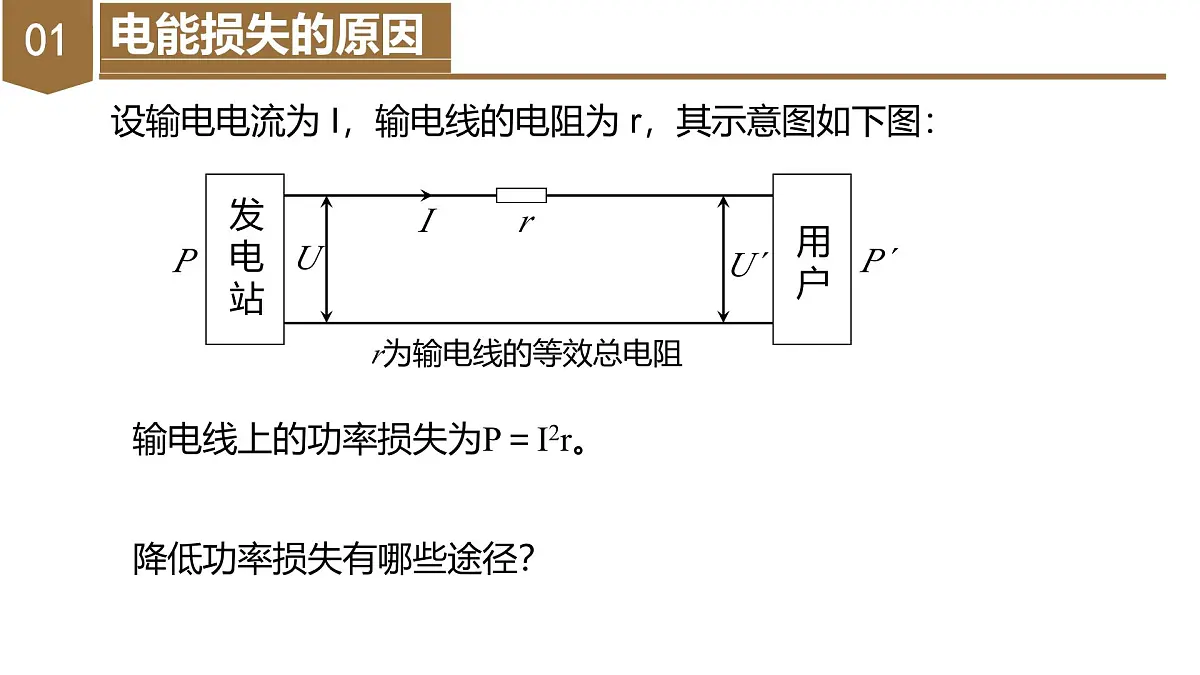

设输电电流为 I，输电线的电阻为 r，其示意图如下图：
输电线上的功率损失为P＝I2r。
降低功率损失有哪些途径？
 ：选用电阻率小的金属材料
S：适当增大导线的横截面积
采用这两种方式有什么弊端？

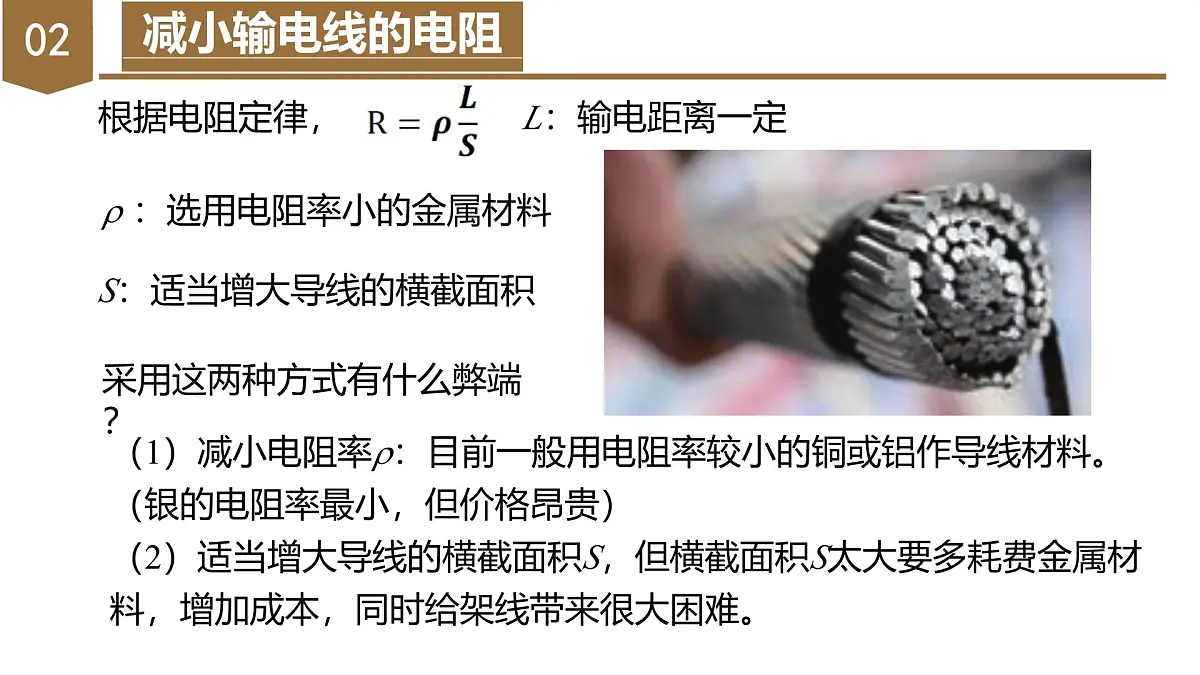

（1）减小电阻率：目前一般用电阻率较小的铜或铝作导线材料。（银的电阻率最小，但价格昂贵）（2）适当增大导线的横截面积S，但横截面积S太大要多耗费金属材料，增加成本，同时给架线带来很大困难。
(2)提高输电电压U
采用高压输电是减小输电线上功率损失最有效、最经济的措施。
根据ΔU=IR，以上方法也可以同时减小输电线上的电压损失。
(1)减小输送功率P：在实际中不能以用户少用或不用电来达到减少损耗的目的。
如何升高电压，这样的电路要如何设计？
1.电能输送的基本模型
电路被划分为三个独立的回路，每个回路均可以应用闭合电路欧姆定律，串、并联电路规律，而变压器的电压、电流、功率关系是联系不同回路的桥梁。
升压变压器 降压变压器
发电机和变压器∶ 决定电压
优点：合理调度电力，减少断电风险
我国的电网：国家电网和南方电网。
通过网状的输电线、变电站，将许多电厂和广大用户连接起来
降低电能损耗的两个途径
1．下列关于减小远距离输电导线上热损耗的说法中，正确的是（　　）A．因为热功率 ，所以应降低输送电压，增大输电导线电阻，才能减小输电导线上的热损耗B．因为热功率P＝IU，所以应采用低电压、小电流输电，才能减小输电导线上的热损耗C．因为热功率P＝I2R，所以可采用减小输电线电阻或减小输送电流的方法来减小输电导线上的热损耗D．以上说法均不正确
2.如图为远距离输电的示意图，T1为升压变压器，原、副线圈匝数分别为n1、n2，T2为降压变压器，原、副线圈匝数分别为n3、n4，输电线的等效电阻为R。若发电机的输出电压不变，则下列叙述正确的是（　）A．只增大T1的原线圈匝数n1，则R消耗的功率增大B．若 ，则电压表V1和V2的示数相等C．当用户总电阻减小时，R消耗的功率减小D．当用户总电阻减小时，电压表V1和V2的示数都变小
1.(采用高压输电的原因)(多选)远距离输送交变电流都采用高压输电。采用高压输电的优点是(　　)A.可节省输电线的材料B.可根据需要调节交变电流的频率C.可减小输电线上的能量损失D.可加快输电的速度答案:AC
3.(远距离输电分析)下图为远距离交流输电的简化电路图。发电厂的输出电压是U,用等效总电阻是r的两条输电线输电,输电线路中的电流是I1,其末端间的电压为U1。在输电线与用户间连有一理想变压器,流入用户端的电流是I2。下列说法正确的是(　　)
