2025届江苏省常州市溧阳市中考物理仿真模拟试题（一模）合集2套（含解析）

这是一份2025届江苏省常州市溧阳市中考物理仿真模拟试题（一模）合集2套（含解析），共59页。试卷主要包含了填空作图题等内容，欢迎下载使用。

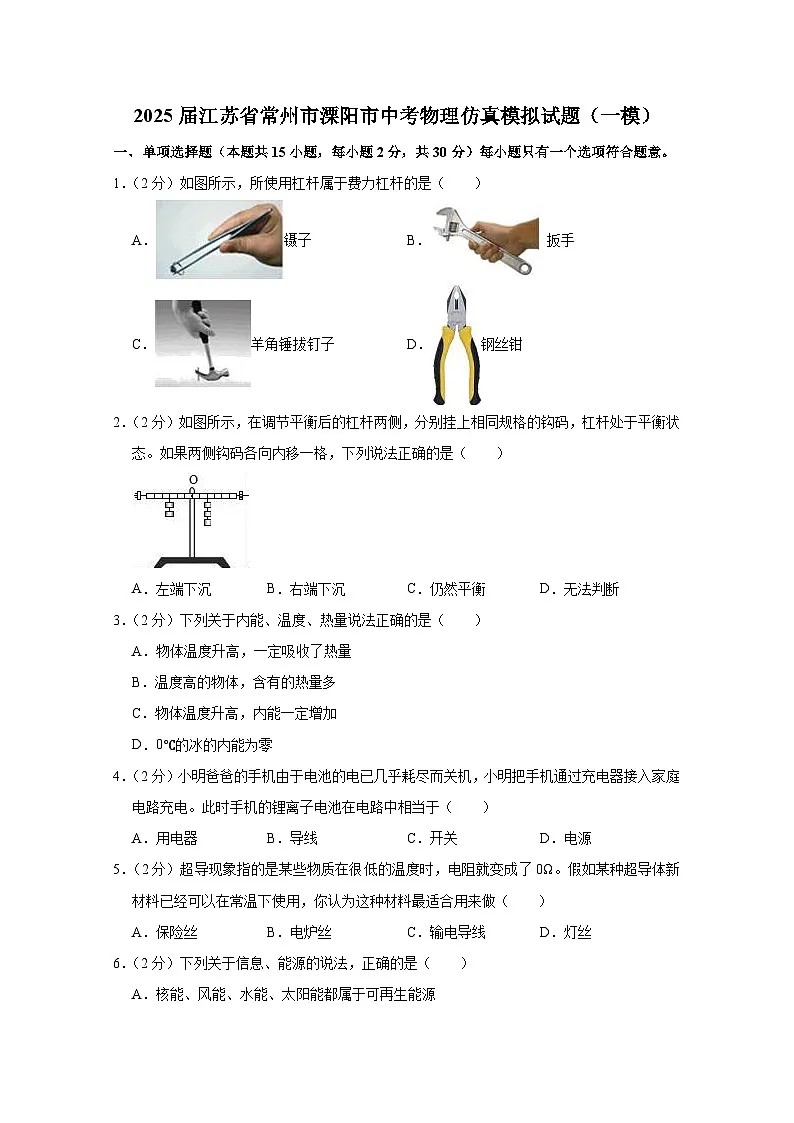

1．（2分）如图所示，所使用杠杆属于费力杠杆的是（ ）
A．镊子B． 扳手
C．羊角锤拔钉子D．钢丝钳
2．（2分）如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。如果两侧钩码各向内移一格，下列说法正确的是（ ）
A．左端下沉B．右端下沉C．仍然平衡D．无法判断
3．（2分）下列关于内能、温度、热量说法正确的是（ ）
A．物体温度升高，一定吸收了热量
B．温度高的物体，含有的热量多
C．物体温度升高，内能一定增加
D．0℃的冰的内能为零
4．（2分）小明爸爸的手机由于电池的电已几乎耗尽而关机，小明把手机通过充电器接入家庭电路充电。此时手机的锂离子电池在电路中相当于（ ）
A．用电器B．导线C．开关D．电源
5．（2分）超导现象指的是某些物质在很低的温度时，电阻就变成了0Ω。假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（ ）
A．保险丝B．电炉丝C．输电导线D．灯丝
6．（2分）下列关于信息、能源的说法，正确的是（ ）
A．核能、风能、水能、太阳能都属于可再生能源
B．太阳能电池板工作时将太阳能转化为化学能
C．我国北斗卫星导航系统利用电磁波传递信息
D．核潜艇的核反应堆利用核聚变产生能量

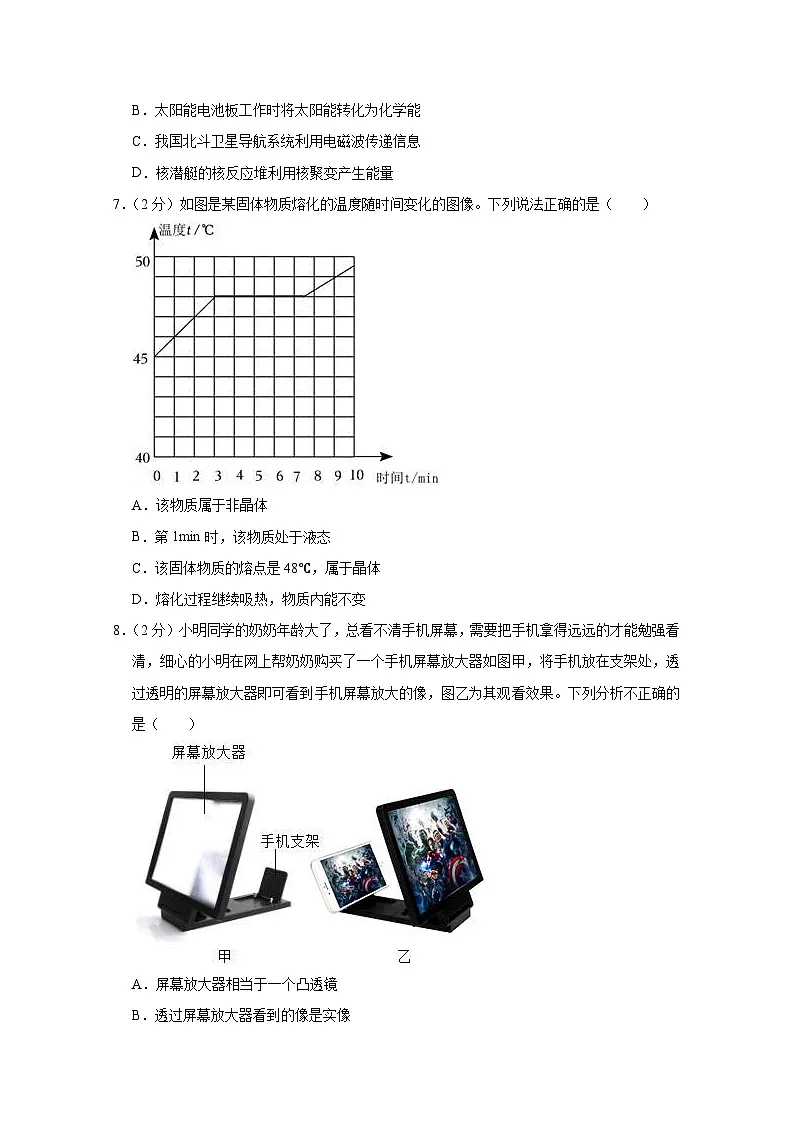

7．（2分）如图是某固体物质熔化的温度随时间变化的图像。下列说法正确的是（ ）
A．该物质属于非晶体
B．第1min时，该物质处于液态
C．该固体物质的熔点是48℃，属于晶体
D．熔化过程继续吸热，物质内能不变
8．（2分）小明同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清，细心的小明在网上帮奶奶购买了一个手机屏幕放大器如图甲，将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析不正确的是（ ）
A．屏幕放大器相当于一个凸透镜
B．透过屏幕放大器看到的像是实像
C．手机放在屏幕放大器的一倍焦距以内
D．小明奶奶戴远视眼镜即可看清近处物体

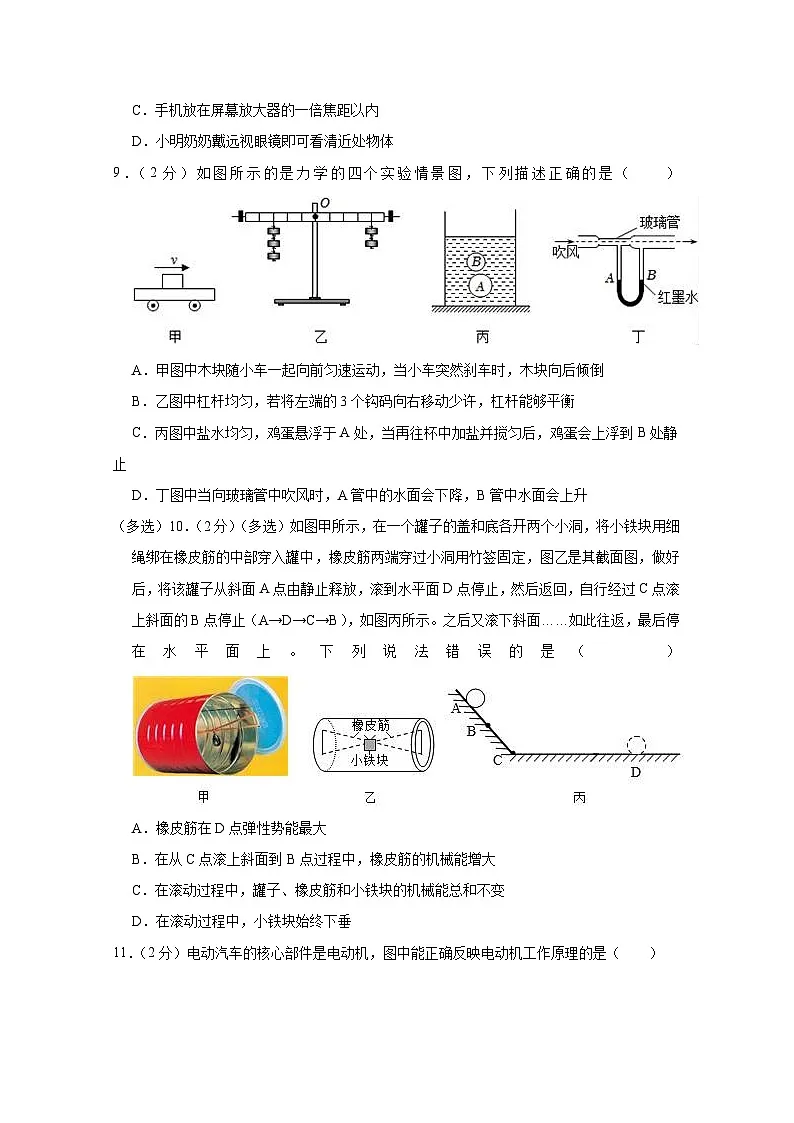

9．（2分）如图所示的是力学的四个实验情景图，下列描述正确的是（ ）
A．甲图中木块随小车一起向前匀速运动，当小车突然刹车时，木块向后倾倒
B．乙图中杠杆均匀，若将左端的3个钩码向右移动少许，杠杆能够平衡
C．丙图中盐水均匀，鸡蛋悬浮于A处，当再往杯中加盐并搅匀后，鸡蛋会上浮到B处静止
D．丁图中当向玻璃管中吹风时，A管中的水面会下降，B管中水面会上升
（多选）10．（2分）（多选）如图甲所示，在一个罐子的盖和底各开两个小洞，将小铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞用竹签固定，图乙是其截面图，做好后，将该罐子从斜面A点由静止释放，滚到水平面D点停止，然后返回，自行经过C点滚上斜面的B点停止（A→D→C→B），如图丙所示。之后又滚下斜面……如此往返，最后停在水平面上。下列说法错误的是（ ）
A．橡皮筋在D点弹性势能最大
B．在从C点滚上斜面到B点过程中，橡皮筋的机械能增大
C．在滚动过程中，罐子、橡皮筋和小铁块的机械能总和不变
D．在滚动过程中，小铁块始终下垂
11．（2分）电动汽车的核心部件是电动机，图中能正确反映电动机工作原理的是（ ）
A．B．
C．D．
12．（2分）如图所示，水面下同一深度有两艘完全相同的潜艇，其中一艘正在上浮，另一艘正在下潜，以下判断正确的是（ ）
A．正在下潜的是甲潜艇
B．浮出水面前，上浮潜艇所受浮力不断增大
C．正在下潜的潜艇，所受的水的压强不变
D．浮出水面前，两艘潜艇所受的浮力相同
13．（2分）额定电压均为220V、额定功率均为800W的电热水壶和洗衣机，正常工作时（ ）
A．电热水壶消耗的电能少
B．相同时间内，两者消耗的电能一样多
C．洗衣机产生的热量多
D．相同时间内，两者产生的热量一样多
14．（2分）图甲是小灯泡L（3V 0.6A）和电阻R的电流随电压变化的图象，将它们按图乙所示接入电路中。已知该电路中电源电压可调，则下列结论正确的是（ ）
A．先闭合开关S1，再闭合S2时，电流表示数大小不变
B．先闭合开关S1，再闭合S2时，小灯泡变暗
C．当电源电压为2V时，闭合开关S1和S2，电流表示数为0.6A
D．当电源电压为3V时，闭合开关S1和S2，电路的总功率为2.7W
15．（2分）如图甲所示电路，电源两端电压保持不变，R0为定值电阻，RP为滑动变阻器。闭合开关S，将滑动变阻器滑片P由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法不正确的是（ ）
A．电源电压为6V，R0阻值为10Ω
B．电源电压为6V，RP的最大阻值为20Ω
C．滑片P位于RP的正中间时，电流表的示数为0.4A
D．滑片P由一端移到另一端过程中，电路总功率变化量为2.4W
二、填空作图题（第16～23小题每空格1分，第24、25小题各2分，共31分）
16．（3分）如图所示，造雪机将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的小水滴并喷到寒冷的空气中，小水滴 （填物态变化名称）成冰晶落到地面，这就是人工造雪。某学校后勤处进行撒盐除雪，如图所示，撒盐除雪能使雪尽快的 （填物态变化名称），撒盐是为了 （选填“升高”或“降低”）雪的熔点。
17．（5分）（1）在晓月设计的小组合作控制电路中，S1和S2是指纹开关，当两个开关都闭合时，电动机M启动，开始小组活动，此控制电路是图1中的 图；晓宇设计的是防盗电路，触发S1或S2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图1中的 图；如图1所示的3个电路图中的 图，若两开关都闭合，电池将被短路。
（2）如图2所示，当开关闭合后，要使灯L1和L2并联，乙表是 （填“电流表”或“电压表”），若甲和乙两个表调换位置，闭合开关S后，能够发光的灯是 （填“L1”、“L2”或“L1和L2”）。
18．（4分）人的眼球好像一架 （填“照相机”、“幻灯机”或“放大镜”），晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体 （填“变厚”、“不变”或“变薄”）。小明两眼视力缺陷不同。将一只2B铅笔紧贴他眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧镜片是 ；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 （选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴MN上的c点。
19．（4分）某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 kW•h，电功率为 W，这些电能可供一只“220V 10W”的LED灯正常工作 h，一只这样的LED灯与一只“220V 100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为 。
20．（4分）某小组同学用一个酒精灯对质量是100g、初温度为﹣10℃的冰块进行加热，完成冰的熔化实验。记录的数据如图象所示。已知水的比热容为4.2×103J/（kg•℃）；酒精的热值为3×107J/kg，已知整个实验过程中酒精燃烧放出的热量有10%会被吸收。
（1）CD段水所吸收的热量是 J；这是通过 的方式改变水的内能。
（2）7min的内能 （填“大于”、“小于”或“等于”）9min的内能；
（3）整个过程（AD段）酒精灯中消耗的酒精是 g。（冰或水的热量散失忽略不计）
21．（3分）如图所示电路，电源电压为可调学生电源，甲、乙为两只相同的电表，R1和R2允许通过的最大电流均为1A，当闭合开关S1、S2时，甲、乙两表示数之为4：3，其中R1为3Ω，R2为 Ω。同时更换两电表种类，调整开关状态和电源电压，两表均有正常示数，两电表示数之比为 ，在保证电路安全的情况下，电路最大功率为 W。
22．（4分）小明用图甲所示的方式将均匀铁块推倒成图丙情况，此过程中铁块相当于 （省力/费力/等臂）杠杆。如果小明的推力始终与BD垂直，在BD与水平面垂直之前，其推力F1 （变大/变小/不变），小宇用图乙的方式将同一铁块推倒成图丙情况，则如图甲、乙所示位置时，F1 （＞/＜/＝）F2，小明和小宇用甲、乙两种方法时至少要做的功分别为W1和W2，则 W1 （＞/＜/＝）W2。
23．（2分）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性
24．（2分）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙为内部接线示意图，请你将图乙中的电路连接完整，使开关控制电灯和插座。
三、解答与探究（共35分）计算题解答时要有必要的文字说明、公式和运算过程，直接写出结果不得分。
25．（7分）如图所示，在“探究平面镜成像特点”的实验中：
（1）实验中用半透明玻璃板替代平面镜 放置在水平桌面上，是因为半透明玻璃板既能看到蜡烛A的像，又能看到另一侧的物体，便于确定 。
（2）将蜡烛A竖直放在玻璃板的前面并点燃，拿 （选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板 （选填“蜡烛A”或“蜡烛B”）这一侧观察，直至蜡烛B与蜡烛A的像完全重合。为了便于观察实验应选在 （选填“较亮”或“较暗”）的环境中进行。
（3）为了让右座的同学也能够看清蜡烛A的像，小明只将玻璃板向右平移，则蜡烛A像的位置 （选填“向右移动”、“向左移动”或“不变”）。
（4）该实验用到了等效替代法，是用 等效替代了 （两空均选填“蜡烛A”、“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”）。
26．（8分）现有下列器材：学生电源，电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干；
（1）利用这些器材探究“电流与电阻的关系”；
①请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；
②连接好电路，检查无误后，闭合开关，发现电压表和电流表无示数，出现这种现象的原因可能是 ；
A．定值电阻断路
B．定值电阻短路
C．变阻器短路
D．变阻器断路
③实验中依次接入定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论： ；
④在上述实验中当接入的定值电阻为10Ω时，滑动变阻器和该电阻的功率之比为k1，若接入20Ω电阻时该比值为k2，则k1 k2（选填“＞”“＝”或“＜”）；
（2）完成上述实验后小明想利用上述器材测量额定电压为2.5V灯泡的额定功率，小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如下表所示；
①根据表中数据，算出小灯泡的额定功率为 W，滑动变阻器的最大阻值为 Ω；
②现将与小明实验中规格相同的两个灯泡串联接入电源电压为2.5V的电路中，则两灯泡的总功率 0.5W（选填“＞”“＝”或“＜”）；
（3）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。实验方案如下：请续写完成主要的步骤（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2最大阻值未知）；
①按电路图连接电路；
②只闭合开关S1，调节R1使电流表的示数为I额，灯泡正常发光；
③断开开关S1，闭合开关S2，调节 的滑片（填“R1”、“R2”），使电流表的示数为I额；
④保持其中一个滑动变阻器滑片位置不动，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻器的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额＝ （用I额、I1、I2、R1表示）；
（4）若小灯泡的额定电流为I额＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是 。
A．P0＝2P1
B．P0＝3P1
C．P0＝4P1
D．P0＝5P1
27．（5分）有一个边长为10cm的正方体物块漂浮在水中，静止时物块上表面与水面平行，露出水面的高度为5cm，如图甲所示，求：
（1）物块受到水的浮力；
（2）物块的密度；
（3）若要使物块完全浸没在水中（如图乙所示），需要施加的最小压力F。
28．（4分）小明利用电子秤、烧杯、水和一根细线测量一块玉镯的密度，他的操作过程及对应电子秤示数如图甲、乙、丙所示。已知ρ水＝1.0×103kg/m3，取g＝10N/kg。
（1）该玉镯的质量为 g，丙图中细线的拉力为 N。
（2）求丙图中玉镯所受浮力的大小；
（3）求玉镯的密度。
29．（5分）为了用电压表和电流表测电阻，同学们做了如下实验：
（1）如图甲是小明测电阻的电路图，他进行了下列操作：
①闭合开关前，滑片P应置于滑动变阻器的最 （右/左）端；
②按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑片P时指针偏转角仍较小，检查后发现是电表连接出现问题，该问题可能是 ；
③问题解决后，某次实验中电流表示数为0.24A时，电压表示数如图乙所示，则此时电压U＝ V、阻值R＝ Ω。
（2）测温手环里的测温头是一个高灵敏度的热敏电阻。小华将三个废旧手环中的测温头A、B、C拆下后分别接入图丙所示电路（电源电压不变），获得了图丁所示的电流﹣温度图像，由图像可知：
①随着温度的升高，测温头C的电阻值 （增大/不变/减小）；
②灵敏度最高的测温头是 （A/B/C）。
30．（6分）兴趣小组通过实验观察同一物质物态变化时温度随时间的变化特点。
（1）小明用如图甲所示的装置对冰加热。根据实验记录，绘制了冰熔化时温度随时间变化的图像如图乙所示。由图像可知：
①冰是 （晶体/非晶体）；在时间t＝10min时，杯里的物质处于 态；冰的熔化过程持续了 min；
②假设实验过程中烧杯内物质质量不变，且在相同时间内吸收的热量相等，则图中AB、CD段杯内物质吸收热量之比为 ，冰与水的比热容之比为 。
（2）继续加热，当水温为89℃时，每隔一分钟记录一次水的温度，在时间t＝2min时温度计的示数如图丙所示，为 ℃。
（3）将记录的数据在坐标系中描点如图丁所示，请根据描点，在图丁中绘制出水的温度随时间变化的关系图线。
31．（4分）小明做“探究凸透镜成像规律”实验：
（1）用平行光平行于凸透镜的主光轴照射如图甲所示，则此凸透镜的焦距为 cm。
（2）实验中当蜡烛、凸透镜、光屏的位置如图乙所示时，光屏上出现清晰的倒立、 （放大/缩小）的实像；若保持透镜位置不变，将蜡烛移至35cm处，则需将光屏向右移动 cm，就可再现清晰的像；此时若取走光屏，则 （填字母）。
A.烛焰不能成像
B.烛焰仍能成像，但不能用眼睛直接观察到
C.烛焰仍能成像，也能用眼睛直接观察到
（3）在图乙情形下，将一眼镜紧贴在凸透镜的前面，要将光屏向左移动，才能在光屏上再次得到清晰的像，此眼镜对光有 作用，应为 （近/远）视眼镜。
答案与试题解析
一、单项选择题（本题共15小题，每小题2分，共30分）每小题只有一个选项符合题意。
1．（2分）如图所示，所使用杠杆属于费力杠杆的是（ ）
A．镊子B． 扳手
C．羊角锤拔钉子D．钢丝钳
【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
解：
A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；
B、扳手在使用过程中，动力臂大于阻力臂，是省力杠杆；
C、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆。
故选：A。
2．（2分）如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。如果两侧钩码各向内移一格，下列说法正确的是（ ）
A．左端下沉B．右端下沉C．仍然平衡D．无法判断
【分析】根据杠杆的平衡条件进行判断：平衡时F1L1＝F2L2，若乘积不相等，则乘积大的一端下沉。
解：设一个钩码的重力为G，一格的长度为L，如果两侧钩码各向内移一格，则左边的力与力臂的乘积为：2G×2L＝4GL；
右边的力与力臂的乘积为：3G×L＝3GL；
左边的乘积大，所以杠杆的左端下沉，故A正确。
故选：A。
3．（2分）下列关于内能、温度、热量说法正确的是（ ）
A．物体温度升高，一定吸收了热量
B．温度高的物体，含有的热量多
C．物体温度升高，内能一定增加
D．0℃的冰的内能为零
【分析】（1）改变物体内能的两种方式：做功和热传递。
（2）热量是一个过程量，不能用“含有”等来修饰。
（3）一个物体温度升高，内能一定增加；
（4）一切物体都具有内能。
解：
A、一个物体的温度升高，可能是外界对物体做功，也可能是吸收了热量，故A错误；
B、热量是一个过程量，不能用“含有”来修饰，故B错误；
C、物体的质量一定，温度升高，分子无规则运动的速度加快，内能增加，故C正确；
D、0℃的冰也具有内能，故D错误。
故选：C。
4．（2分）小明爸爸的手机由于电池的电已几乎耗尽而关机，小明把手机通过充电器接入家庭电路充电。此时手机的锂离子电池在电路中相当于（ ）
A．用电器B．导线C．开关D．电源
【分析】电路由电源、开关、导线、用电器组成，分析题意，然后答题。
解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗了电能，所以手机电池相当于用电器。
故选：A。
5．（2分）超导现象指的是某些物质在很低的温度时，电阻就变成了0Ω。假如某种超导体新材料已经可以在常温下使用，你认为这种材料最适合用来做（ ）
A．保险丝B．电炉丝C．输电导线D．灯丝
【分析】超导材料的特点就是在温度很低时电阻为零，利用超导体的零电阻可以实现远距离输电，也可以做电动机线圈等，此时导线上不损耗电能。
解：ABD、所有利用电流热效应工作的电阻都不能用超导体制作，保险丝、电炉丝、灯丝是利用电流热效应工作的，不符合题意；
C、变阻器是接入电路电阻线长度越大电阻越大原理工作的，利用超导体的零电阻可以实现远距离输电，符合题意。
故选：C。
6．（2分）下列关于信息、能源的说法，正确的是（ ）
A．核能、风能、水能、太阳能都属于可再生能源
B．太阳能电池板工作时将太阳能转化为化学能
C．我国北斗卫星导航系统利用电磁波传递信息
D．核潜艇的核反应堆利用核聚变产生能量
【分析】（1）像风能、水能、太阳能等可以在自然界源源不断地得到，称为可再生能源；化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源；
（2）太阳能电池板可以将太阳能转化为电能；
（3）卫星导航系统是利用电磁波来传递信息的；
（4）核电站利用核裂变释放的能量。
解：A．核能、风能、水能、太阳能中，核能属于不可再生能源，风能、水能、太阳能都属于可再生能源，故A错误；
B．太阳能电池板工作时将太阳能转化为电能，故B错误；
C．电磁波可以传递信息，而且电磁波的传播不需要介质，我国北斗卫星导航系统利用电磁波传递信息，故C正确；
D．核潜艇是利用可控的核裂变来进行工作的，故D错误。
故选：C。
7．（2分）如图是某固体物质熔化的温度随时间变化的图像。下列说法正确的是（ ）
A．该物质属于非晶体
B．第1min时，该物质处于液态
C．该固体物质的熔点是48℃，属于晶体
D．熔化过程继续吸热，物质内能不变
【分析】要解决此题，需要掌握晶体和非晶体在熔化过程中的区别：晶体在熔化过程中吸热温度不变；非晶体在熔化过程中温度不断升高；
根据图象结合熔化过程中的温度变化判断晶体和非晶体；
同时能从图象中判断晶体的熔点；
知道晶体从开始熔化到完全熔化完为熔化过程；
知道晶体在熔化过程中吸热温度不变，内能增大。
解：ADC、从图象可以看出，该物质在3min﹣7min该物质温度保持48℃不变，所以该物质为晶体，故该物质熔点为48℃，熔化过程温度不变，内能增大，故AD错误，C正确；
B、第1min时该物质在吸热，没有熔化，故为固态，故B错误。
故选：C。
8．（2分）小明同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清，细心的小明在网上帮奶奶购买了一个手机屏幕放大器如图甲，将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，图乙为其观看效果。下列分析不正确的是（ ）
A．屏幕放大器相当于一个凸透镜
B．透过屏幕放大器看到的像是实像
C．手机放在屏幕放大器的一倍焦距以内
D．小明奶奶戴远视眼镜即可看清近处物体
【分析】放大镜的成像特点：物距在一倍焦距内时，凸透镜成放大正立的虚像；近视眼的晶状体较厚，会聚能力较强，看远处的物体时，将像成在视网膜的前面，需戴凹透镜矫正；远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，需戴凸透镜矫正。
解：
ABC、手机屏幕放大器的实质是一个凸透镜，把手机屏幕放大凸透镜的一倍焦距之内，成正立放大的虚像，故AC正确、B错误；
D、小明的奶奶戴远视眼镜，远视眼镜是凸透镜，能看清近处的物体，故D正确。
故选：B。
9．（2分）如图所示的是力学的四个实验情景图，下列描述正确的是（ ）
A．甲图中木块随小车一起向前匀速运动，当小车突然刹车时，木块向后倾倒
B．乙图中杠杆均匀，若将左端的3个钩码向右移动少许，杠杆能够平衡
C．丙图中盐水均匀，鸡蛋悬浮于A处，当再往杯中加盐并搅匀后，鸡蛋会上浮到B处静止
D．丁图中当向玻璃管中吹风时，A管中的水面会下降，B管中水面会上升
【分析】（1）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性；
（2）根据杠杆平衡条件进行判断；
（3）根据物体的浮沉条件分析；
（4）当向管中吹风时，相同时间内，风经过A管上方和B管上方的空气流动速度不同，压强不同，液柱上升的高度不同。
解：
A、木块与小车一起向右做匀速运动，当小车受阻力停止时，木块由于惯性仍要保持原来的运动状态，所以木块向前运动，由于木块的下表面受到摩擦力的作用，说以木块会向前倾倒，故A错误；
B、设杠杆一个小格代表L，一个钩码重为G，杠杆右端：2G×4L＝8GL，杠杆左端：3G×3L＝9GL，要使杠杆平衡，需要减小左端力与力臂的乘积，所以左端的钩码应向右移动一段距离，杠杆才会平衡，故B正确；
C、丙图中盐水均匀，鸡蛋悬浮于A处，根据物体的浮沉条件可知，鸡蛋的密度与盐水密度相同；当再往杯中加盐并搅匀后，盐水的密度变大，大于鸡蛋的密度，鸡蛋会上浮，最终漂浮在液面上，故C错误；
D、A管上面的玻璃管比较细，风经过A管上方的流动速度大于B管上方的空气流动速度，A管上方的压强小于B管上方的压强，水被压向A管，所以A管水面上升，B管水面下降，故D错误。
故选：B。
（多选）10．（2分）（多选）如图甲所示，在一个罐子的盖和底各开两个小洞，将小铁块用细绳绑在橡皮筋的中部穿入罐中，橡皮筋两端穿过小洞用竹签固定，图乙是其截面图，做好后，将该罐子从斜面A点由静止释放，滚到水平面D点停止，然后返回，自行经过C点滚上斜面的B点停止（A→D→C→B），如图丙所示。之后又滚下斜面……如此往返，最后停在水平面上。下列说法错误的是（ ）
A．橡皮筋在D点弹性势能最大
B．在从C点滚上斜面到B点过程中，橡皮筋的机械能增大
C．在滚动过程中，罐子、橡皮筋和小铁块的机械能总和不变
D．在滚动过程中，小铁块始终下垂
【分析】（1）重力势能的大小与质量、高度有关；弹性势能的大小与弹性形变的程度有关；动能的大小与质量、速度有关；
（2）罐子最后停在水平面上，罐子的机械能变小了，这说明罐子在运动的过程中，机械能转化为了其他形式的能。
解：
A、罐子在整个运动过程中的质量不变，在A点时的高度最高，重力势能最大；罐子从A点运动到D点，橡皮筋发生了弹性形变，在D点时的形变程度最大，所以在D点的弹性势能最大，故A正确；
B、在从C点滚上斜面到B点过程中，橡皮筋的形变程度变小，弹性势能变小，机械能变小，故B错误；
C、在滚动过程中，由于存在摩擦，克服摩擦做功，罐子、橡皮筋和小铁块的一部分机械能转化为内能，机械能减小，故C错误；
D、在滚动过程中，小铁块由于受到弹力的作用，不是一直下垂的，故D错误。
故选：BCD。
11．（2分）电动汽车的核心部件是电动机，图中能正确反映电动机工作原理的是（ ）
A．B．
C．D．
【分析】电动机是利用通电导体在磁场中受到力的作用的原理制成的。
解：A．当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，故A符合题意；
B．图中没有电源，当导体在磁场中做切割磁感线运动时，电流表的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，故B不符合题意。
C．图中是探究电磁铁磁性的装置图，是电流的磁效应，故C不符合题意；
D．图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，故D不符合题意；
故选：A。
12．（2分）如图所示，水面下同一深度有两艘完全相同的潜艇，其中一艘正在上浮，另一艘正在下潜，以下判断正确的是（ ）
A．正在下潜的是甲潜艇
B．浮出水面前，上浮潜艇所受浮力不断增大
C．正在下潜的潜艇，所受的水的压强不变
D．浮出水面前，两艘潜艇所受的浮力相同
【分析】（1）潜水艇是通过改变自身重来实现上浮或下沉的，根据图中水的多少判断出潜水艇的运动情况；
（2）上浮潜艇在没露出水面前，排开水的体积不变，根据F浮＝ρ水V排g分析浮力的变化；
（3）正在下潜的潜艇，深度变大，根据p＝ρ液gh分析压强的变化；
（4）根据F浮＝ρ水V排g分析两种情况下浮力的关系。
解：
A、潜水艇是通过改变水舱中的水的重力来改变自身重力的，要使潜水艇上浮，应使潜水艇所受的浮力大于潜水艇的重力，所以水舱中水较少时潜水艇上浮，故甲图为上浮时的情景，乙图为下潜时的情景，故A错误；
B、根据F浮＝ρ液gV排知，在浮出水面前，上浮潜艇排开水的体积不变，所受的浮力不变，故B错误；
C、根据p＝ρ液gh知，正在下潜的潜艇，深度变大，所受的水的压强变大，故C错误；
D、两艘完全相同的潜艇，其体积相同；浮出水面前（浸没），潜艇排开水的体积等于自身的体积，所以两潜艇排开水的体积相同，根据F浮＝ρ水V排g可知它们所受的浮力相等，故D正确。
故选：D。
13．（2分）额定电压均为220V、额定功率均为800W的电热水壶和洗衣机，正常工作时（ ）
A．电热水壶消耗的电能少
B．相同时间内，两者消耗的电能一样多
C．洗衣机产生的热量多
D．相同时间内，两者产生的热量一样多
【分析】用电器的额定功率是指用电器正常工作时的功率，根据W＝Pt比较电热水壶和洗衣机消耗电能的多少；
电热水壶是纯电阻用电器，电能全部转化为内能，而洗衣机消耗的电能主要转化为机械能，根据能量转化情况，分析电热水壶和洗衣机产生热量的多少。
解：
AB、已知电热水壶和洗衣机的额定电压相同，额定功率也相同，所以，电热水壶和洗衣机正常工作时的实际功率相同，根据W＝Pt可知相同时间内，两者消耗的电能一样多，故A错误，B正确；
CD、由B项可知相同时间内，两者消耗的电能一样多，但电热水壶工作时将电能全部转化为内能，而洗衣机工作时主要是把电能转化为机械能，所以在相同时间内电热水壶产生的热量多，故CD错误。
故选：B。
14．（2分）图甲是小灯泡L（3V 0.6A）和电阻R的电流随电压变化的图象，将它们按图乙所示接入电路中。已知该电路中电源电压可调，则下列结论正确的是（ ）
A．先闭合开关S1，再闭合S2时，电流表示数大小不变
B．先闭合开关S1，再闭合S2时，小灯泡变暗
C．当电源电压为2V时，闭合开关S1和S2，电流表示数为0.6A
D．当电源电压为3V时，闭合开关S1和S2，电路的总功率为2.7W
【分析】（1）由电路图可知，只闭合开关S1时，电路为L的简单电路，电流表测电路中的电流，再闭合S2时，灯泡与定值电阻R并联，电流表测干路电流，根据并联电路的电压特点可知电流表的示数变化和灯泡的亮度变化；
（2）闭合开关S1和S2，灯泡与定值电阻R并联，当电源电压为2V时和3V时，根据并联电路的电压特点可知灯泡与R两端的电压，由甲图象可知此时通过灯泡与R的电流，根据并联电路的电流特点求出干路电流；利用P＝UI求出电路消耗的总功率。
解：
AB、由电路图可知，只闭合开关S1时，电路为L的简单电路，电流表测电路中的电流，再闭合S2时，灯泡与定值电阻R并联，电流表测干路电流，
因并联电路中各支路工作互不影响的特点可知通过灯泡的电流不变，则灯泡的亮度不变，干路电流变大，即电流表示数变大，故AB错误；
C、闭合开关S1和S2，灯泡与定值电阻R并联，当电源电压为2V时，根据并联电路各支路两端的电压相等可知：此时灯泡和R两端的电压都为2V，
由图象可知IL＝0.5A，IR＝0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数：I＝IL+IR＝0.5A+0.2A＝0.7A，故C错误；
D、闭合开关S1和S2，灯泡与定值电阻R并联，当电源电压为3V时，根据并联电路各支路两端的电压相等可知：此时灯泡和R两端的电压都为3V，
由图象可知IL′＝0.6A，IR′＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路电流表的示数：I′＝IL′+IR′＝0.6A+0.3A＝0.9A，此时电路消耗的总功率：
P′＝U′I′＝3V×0.9A＝2.7W，故D正确。
故选：D。
15．（2分）如图甲所示电路，电源两端电压保持不变，R0为定值电阻，RP为滑动变阻器。闭合开关S，将滑动变阻器滑片P由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法不正确的是（ ）
A．电源电压为6V，R0阻值为10Ω
B．电源电压为6V，RP的最大阻值为20Ω
C．滑片P位于RP的正中间时，电流表的示数为0.4A
D．滑片P由一端移到另一端过程中，电路总功率变化量为2.4W
【分析】由图甲可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流。
（1）当滑动变阻器接入电路中的电阻为0时电路中的电流最大，电路消耗的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出电源电压的表达式；
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据图象读出两电表的示数，根据串联电路的电压特点和欧姆定律求出电源电压的表达式；然后即可求出电源电压；根据欧姆定律求出滑动变阻器的最大阻值；
（2）滑片P位于RP的正中间时，根据欧姆定律得出电流表的示数；
（3）滑片P由一端移到另一端过程中，根据ΔP＝UΔI得出电路总功率变化量。
解：由图甲可知，两电阻串联，电压表测Rp两端的电压，电流表测电路中的电流。
AB、当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，电路消耗的功率最大，
由图乙可知I最大＝0.6A，
由I＝可得，电源电压U＝I最大R0﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，
由图乙可知，I最小＝0.2A，Up＝4V，
根据串联电路电压特点和欧姆定律可知：
电源电压U＝I最小R0+Up﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由于电源电压不变，则
I最大R0＝I最小R0+Up，
所以，R0＝＝＝10Ω；
则电源电压U＝I最大R0＝0.6A×10Ω＝6V；
由I＝可得滑动变阻器的最大电阻：
Rp＝＝＝20Ω，故AB正确；
C、滑片P位于RP的正中间时，电流表的示数IA＝＝＝0.3A，故C错误；
D、滑片P由一端移到另一端过程中，电路总功率变化量为ΔP＝UΔI＝6V×（0.6A﹣0.2A）＝2.4W，故D正确。
故选：C。
二、填空作图题（第16～23小题每空格1分，第24、25小题各2分，共31分）
16．（3分）如图所示，造雪机将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的小水滴并喷到寒冷的空气中，小水滴 凝固 （填物态变化名称）成冰晶落到地面，这就是人工造雪。某学校后勤处进行撒盐除雪，如图所示，撒盐除雪能使雪尽快的 熔化 （填物态变化名称），撒盐是为了 降低 （选填“升高”或“降低”）雪的熔点。
【分析】（1）物质由液态变成固态的现象叫做凝固，水结成冰就是凝固现象；
（2）盐溶解于水所形成的溶液的熔点较纯水低，因此，加快雪的熔化。
解：（1）由题意可知，人工造雪是将水注入专用喷嘴或喷枪接触高压空气，将水分割成微小的粒子并喷到寒冷的空气中，这些微小的粒子（小水滴）凝固成的小冰晶；
（2）盐与雪混合，降低了雪的熔点，可加快雪的熔化。
故凝固；熔化；降低。
17．（5分）（1）在晓月设计的小组合作控制电路中，S1和S2是指纹开关，当两个开关都闭合时，电动机M启动，开始小组活动，此控制电路是图1中的 甲 图；晓宇设计的是防盗电路，触发S1或S2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图1中的 丙 图；如图1所示的3个电路图中的 乙 图，若两开关都闭合，电池将被短路。
（2）如图2所示，当开关闭合后，要使灯L1和L2并联，乙表是 电流表 （填“电流表”或“电压表”），若甲和乙两个表调换位置，闭合开关S后，能够发光的灯是 L1 （填“L1”、“L2”或“L1和L2”）。
【分析】（1）通常开关与被控制用电器串联，闭合开关接通电路，用电器工作，断开开关，用电器停止工作；若开关与用电器并联，开关断开用电器工作，开关闭合，用电器短路不能工作；根据串联电路的特点，开关串联时，只有开关同时闭合才能接通电路；根据并联电路的特点，开关并联时，只要有一个开关闭合就能接通电路；电源短路是指导线直接将电源的正、负极相连，电流不通过用电器，这样易烧坏电源。
（2）电流表应串联接入电路中，电压表应并联接入电路中。
解：（1）S1和S2都闭合时，电动机M才能启动，开始小组活动，由此说明两开关串联后控制电动机，所以控制电路是甲图；
触发S1或S2的防盗开关，电动机都能工作将盗贼锁定，所以两开关应并联，则防盗电路是丙图；
两开关都闭合造成电源短路的是乙图，因为两开关都闭合时，电源两极被导线直接相连了；
（2）要使灯L1、L2并联，由图可知电流必须从开关S分别流入支路L1、支路L2和仪表乙，然后流回负极，所以甲为相当于断路的电压表，乙为电流表；
若甲、乙两个表调换位置，闭合开关S后，灯泡L2被短路，电路为L1的基本电路，因此仍能继续发光的灯是L1，另一只灯不能发光的原因是被开关S短路。
故（1）甲；丙；乙；（2）电流表；L1。
18．（4分）人的眼球好像一架 照相机 （填“照相机”、“幻灯机”或“放大镜”），晶状体和角膜的共同作用相当于一个凸透镜，视网膜相当于光屏。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体 变厚 （填“变厚”、“不变”或“变薄”）。小明两眼视力缺陷不同。将一只2B铅笔紧贴他眼镜的两个镜片，透过镜片看到铅笔的像如图甲所示。则图中右侧镜片是 凸透镜 ；如图乙所示，光会聚于b点，在虚线区域内放入图甲中眼镜的 左侧镜片 （选填“左侧镜片”或“右侧镜片”）后，光会聚于主光轴MN上的c点。
【分析】（1）人的眼球好像一架照相机，眼中的晶状体形状中间厚，边缘薄，相当于凸透镜。近视眼看不清远处的物体，需要佩戴近视眼镜来矫正；
（2）凸透镜对光有会聚作用，远视眼是由于晶状体太薄，折光能力变弱，像成在了视网膜的后方，为了将光线会聚，需要用凸透镜来矫正远视眼，这样才能看清近处的物体；凹透镜有发散光线的作用。
解：人的眼球好像一架照相机。正常人看物体由远及近时，为了使像始终落在视网膜上，则晶状体的焦距自动调节，将逐渐变小，即晶状体变厚；
由题意可知，透过眼镜看到铅笔的形状，左侧是正立缩小的虚像，右侧是正立放大的虚像，根据凸透镜成像规律可知，右侧的镜片是凸透镜，左侧的镜片是凹透镜，远视眼成因：眼球晶状体的曲度过小，远处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方造成的；因凸透镜对光线有会聚作用，所以远视眼应该配戴凸透镜才能看清近处的物体；
要使光会聚于主光轴MN上的c点，则表明此时的透镜对光线有发散作用，需要放置凹透镜，即左侧的镜片。
故照相机；变厚；凸透镜；左侧镜片。
19．（4分）某电吹风工作6min，能使如图所示的电能表的转盘转过120转，则该电吹风消耗的电能为 0.1 kW•h，电功率为 1000 W，这些电能可供一只“220V 10W”的LED灯正常工作 10 h，一只这样的LED灯与一只“220V 100W”的白炽灯正常发光时亮度相当，若LED灯正常发光时的效率为80%，则白炽灯正常发光效率为 8% 。
【分析】（1）“1200r/kW•h”表示电路中每消耗1kW•h的电能，电能表转盘转过1200r；据此求电能表转盘转120r消耗的电能，再利用P＝求出电吹风的功率；
（2）求出了电吹风消耗的电能，再利用P＝求可供“220V 10W”的节能灯正常工作的时间；
（3）节能灯与白炽灯在正常工作时发光效果相当，则两灯泡获得光能的功率相等，根据效率公式得出等式求解。
解：
（1）因为“1200r/kW•h”表示电路中每消耗1kW•h的电能，电能表转盘转过1200r，
所以电能表转盘转120r，电吹风消耗的电能：
W＝kW•h＝0.1kW•h，
电吹风的功率：
P＝＝＝1kW＝1000W；
（2）由P＝可得，这些电能可供“220V 10W”的节能灯正常工作的时间：
t′＝＝＝10h；
（3）灯的发光效率等于转化为光能的功率与消耗电能的功率（灯的电功率）之比，即η＝，
因10W的节能灯与100W的白炽灯在正常工作时发光效果相当，
所以两灯泡获得光能的功率相等，
则：P白η白＝P节η节，
即100W×η白＝10W×80%，
解得该白炽灯的发光效率：η白＝8%。
故0.1；1000；10；8%。
20．（4分）某小组同学用一个酒精灯对质量是100g、初温度为﹣10℃的冰块进行加热，完成冰的熔化实验。记录的数据如图象所示。已知水的比热容为4.2×103J/（kg•℃）；酒精的热值为3×107J/kg，已知整个实验过程中酒精燃烧放出的热量有10%会被吸收。
（1）CD段水所吸收的热量是 4.2×103 J；这是通过 热传递 的方式改变水的内能。
（2）7min的内能 小于 （填“大于”、“小于”或“等于”）9min的内能；
（3）整个过程（AD段）酒精灯中消耗的酒精是 3.5 g。（冰或水的热量散失忽略不计）
【分析】（1）知道冰的质量，由于冰熔化成水质量不变，可知水的质量，由图得出水的初温、末温，利用Q吸＝cm（t﹣t0）求水吸收的热量；这是通过热传递的方式改变水的内能；
（2）冰在熔化过程中需要吸热，所以冰在第9min时具有的内能大于在第7min时具有的内能；
（3）整个过程吸收的热量等于AB端吸收热量的5倍，根据η＝求出酒精完全燃烧放出的热量，再利用Q放＝mq求酒精灯中消耗的酒精。
解：（1）因为冰熔化成水质量不变，所以水的质量m水＝100g＝0.1kg，由图知在CD段水的初温为0℃、末温为10℃，则水吸收的热量：
Q吸水＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×0.1kg×（10℃﹣0℃）＝4.2×103J；
这是通过热传递的方式改变水的内能；
（2）冰在熔化过程中需要吸热，所以冰在第9min时具有的内能大于在第7min时具有的内能；
（3）整个过程（AD段）吸收的热量：
Q吸＝5Q吸冰＝5×2.1×103J＝1.05×104J，
由η＝可得酒精完全燃烧放出的热量：
Q放＝＝＝1.05×105J，
由Q放＝mq得酒精灯中消耗的酒精质量：
m酒精＝＝＝0.0035kg＝3.5g。
故（1）4.2×103；热传递；（2）小于；（3）3.5。
21．（3分）如图所示电路，电源电压为可调学生电源，甲、乙为两只相同的电表，R1和R2允许通过的最大电流均为1A，当闭合开关S1、S2时，甲、乙两表示数之为4：3，其中R1为3Ω，R2为 9 Ω。同时更换两电表种类，调整开关状态和电源电压，两表均有正常示数，两电表示数之比为 1：4 ，在保证电路安全的情况下，电路最大功率为 4 W。
【分析】（1）由于甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4：3，若电表均为电流表，则甲表会将电源短路，据此判断当闭合开关S1、S2时电表均为电压表，
所以，当闭合S1，S2时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为4：3，根据串联分压特点可知R1：R2，据此求出R2；
（2）同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，根据欧姆定律和并联电路的特点即可求出两电表示数之比；
由于R1和R2允许通过的最大电流均为1A，根据欧姆定律得出并联时电源电压的最大值，然后利用欧姆定律求出干路电流，利用P＝UI得出此时电路最大总功率。
解：（1）甲、乙为两只相同电表，当闭合S1，S2时，甲、乙两表示数之比为4：3，若量表均为电流表，则甲表会将电源短路，故两表均为电压表。
当闭合S1，S2时，两电阻串联，电压表甲测量电源电压，电压表乙测量R2两端的电压，甲、乙两表示数之比为4：3，
根据串联分压特点可知：＝＝＝＝＝；
所以，R2＝3R1＝3×3Ω＝9Ω；
（2）同时更换两电表种类，即两表都为电流表时，闭合开关S1，两电阻并联，电流表甲测量R2的电流，电压表乙测量干路电流，
根据并联电路的电压特点和欧姆定律可得两电表示数之比为：
＝＝＝＝＝；
R1和R2允许通过的最大电流均为1A，根据I＝可得：R1和R2两端允许加的最大电压分别为：
U1大＝I最大R1＝1A×3Ω＝3V，U2大＝I最大R2＝1A×9Ω＝9V，
由于并联电路各支路两端的电压相等，则在保证电路安全的情况下，两电阻并联时电源电压最大为：U最大＝U1大＝3V，
所以，电路最大功率为：P最大＝P1+P2＝+＝+＝4W。
故9；1：4；4。
22．（4分）小明用图甲所示的方式将均匀铁块推倒成图丙情况，此过程中铁块相当于 省力 （省力/费力/等臂）杠杆。如果小明的推力始终与BD垂直，在BD与水平面垂直之前，其推力F1 变小 （变大/变小/不变），小宇用图乙的方式将同一铁块推倒成图丙情况，则如图甲、乙所示位置时，F1 ＜ （＞/＜/＝）F2，小明和小宇用甲、乙两种方法时至少要做的功分别为W1和W2，则 W1 ＝ （＞/＜/＝）W2。
【分析】根据杠杆平衡条件分析图示方法中力臂大小，确定用力大小加以比较；
克服重力做功，利用功的原理分析解答。
解：按照甲的方法，支点为B，F1力臂为BD，阻力是铁块的重力，阻力臂为底面圆的半径，由图可知，动力臂大于阻力臂，是省力杠杆；
如果小明的推力始终与BD垂直，在BD与水平面垂直之前，由于重心左移，阻力臂减小，根据F1•BD＝G•L可知推力F1变小；
按照甲的方法，支点为B，F1力臂为BD，按照乙图方法，支点为C，F2力臂为C到F2的延长线的距离L，阻力为圆柱体的重力G，阻力臂为底面圆的半径。根据杠杆的平衡条件可知，当阻力和阻力臂不变时，动力臂越长，动力越小，因为BD大于L，故F1＜F2；
无论如何将圆柱铁块倒下都是克服重力做功，两种方法使得柱体重心移动距离相等，故两个力做功相等，故比较使用甲、乙两种方法，人至少要做的功的大小相同，即W1＝W2。
故省力；变小；＜；＝。
23．（2分）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性
【分析】由磁极间的相互作用可知螺线管的磁极；由安培定则可知螺线管中电流的方向和电源的正负极。
解：根据题干中的图片可知，小磁针静止时，小磁针的右端为N极，根据异名磁极相互吸引可知，螺线管右侧为N极，左侧为S极；由安培定则可知，电流从螺线管右侧流入，从螺线管的左侧流回电源的负极，则电源的左端为负极，右端为正极；如图所示：
24．（2分）如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙为内部接线示意图，请你将图乙中的电路连接完整，使开关控制电灯和插座。
【分析】（1）家庭电路中，开关控制灯泡时，开关要接在火线与灯之间，这样连接，开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡更安全。
（2）插座是为了方便使用可移动的用电器设置的，电灯与插座是并联的。
（3）三孔插座的正确连接方法：上孔接地线，左孔接零线，右孔接火线。
解：
三孔插座中，上孔接地，左孔接零线，右孔接火线；
电灯与插座并联，开关控制电灯和插座，开关要接在干路上，如图所示：
三、解答与探究（共35分）计算题解答时要有必要的文字说明、公式和运算过程，直接写出结果不得分。
25．（7分）如图所示，在“探究平面镜成像特点”的实验中：
（1）实验中用半透明玻璃板替代平面镜 垂直 放置在水平桌面上，是因为半透明玻璃板既能看到蜡烛A的像，又能看到另一侧的物体，便于确定 像的位置 。
（2）将蜡烛A竖直放在玻璃板的前面并点燃，拿 未点燃 （选填“点燃”或“未点燃”）的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板 蜡烛A （选填“蜡烛A”或“蜡烛B”）这一侧观察，直至蜡烛B与蜡烛A的像完全重合。为了便于观察实验应选在 较暗 （选填“较亮”或“较暗”）的环境中进行。
（3）为了让右座的同学也能够看清蜡烛A的像，小明只将玻璃板向右平移，则蜡烛A像的位置 不变 （选填“向右移动”、“向左移动”或“不变”）。
（4）该实验用到了等效替代法，是用 蜡烛B 等效替代了 烛A的像 （两空均选填“蜡烛A”、“蜡烛B”、“蜡烛A的像”、“蜡烛B的像”）。
【分析】（1）半透明玻璃板有透光性，既能看到蜡烛A的像，又能确定像的位置；实验中若用半透明玻璃板没有垂直放置在水平桌面上，则成的像偏高或偏低，实验不能完成；
（2）若B蜡烛也点燃，则其亮度大于像的亮度，则看到的像不清晰，不易确定像的位置；根据平面镜成像属于光的反射分析；像与环境亮度差别越大，像越清晰，为了便于观察实验应选在较暗的环境中进行；
（3）平面镜成的像与物关于镜面对称；
（4）等效替代法是初中物理中常用的探索问题和分析解决问题的科学方法之一。
解：（1）实验中用半透明玻璃板替代平面镜垂直放置在水平桌面上，是因为半透明玻璃板有透光性，既能看到蜡烛A的像，又能看到另一侧的物体，便于确定像的位置。
（2）将蜡烛A竖直放在玻璃板的前面并点燃，拿未点燃的蜡烛B竖直在玻璃板后面移动；因平面镜成像属于光的反射，故人眼一直在玻璃板蜡烛A这一侧观察，直至蜡烛B与蜡烛A的像完全重合；像与环境亮度差别越大，像越清晰，为了便于观察实验应选在较暗的环境中进行；
（3）平面镜成的像与物关于镜面对称，为了让右座的同学也能够看清蜡烛A的像，小明只将玻璃板向右平移，则对称面的位置不变，蜡烛A像的位置不变。
（4）该实验用到了等效替代法，是用蜡烛B等效替代了蜡烛A的像。
故（1）垂直；像的位置；（2）未点燃，蜡烛A，较暗（3）不变；（4）蜡烛B；蜡烛A的像。
26．（8分）现有下列器材：学生电源，电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干；
（1）利用这些器材探究“电流与电阻的关系”；
①请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路；
②连接好电路，检查无误后，闭合开关，发现电压表和电流表无示数，出现这种现象的原因可能是 D ；
A．定值电阻断路
B．定值电阻短路
C．变阻器短路
D．变阻器断路
③实验中依次接入定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论： 当电压一定时，通过导体的电流与导体的电阻成反比 ；
④在上述实验中当接入的定值电阻为10Ω时，滑动变阻器和该电阻的功率之比为k1，若接入20Ω电阻时该比值为k2，则k1 ＝ k2（选填“＞”“＝”或“＜”）；
（2）完成上述实验后小明想利用上述器材测量额定电压为2.5V灯泡的额定功率，小明确认电路连接无误后，按正确的操作闭合开关记录了第一组数据，然后通过实验依次填写了其他实验数据如下表所示；
①根据表中数据，算出小灯泡的额定功率为 0.6 W，滑动变阻器的最大阻值为 25 Ω；
②现将与小明实验中规格相同的两个灯泡串联接入电源电压为2.5V的电路中，则两灯泡的总功率 ＞ 0.5W（选填“＞”“＝”或“＜”）；
（3）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。实验方案如下：请续写完成主要的步骤（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2最大阻值未知）；
①按电路图连接电路；
②只闭合开关S1，调节R1使电流表的示数为I额，灯泡正常发光；
③断开开关S1，闭合开关S2，调节 R2 的滑片（填“R1”、“R2”），使电流表的示数为I额；
④保持其中一个滑动变阻器滑片位置不动，将另一个滑动变阻器滑片移到最右端，电流表的示数为I1，再将此滑动变阻器的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额＝ I额2• （用I额、I1、I2、R1表示）；
（4）若小灯泡的额定电流为I额＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是 D 。
A．P0＝2P1
B．P0＝3P1
C．P0＝4P1
D．P0＝5P1
【分析】（1）①在探究“电流与电阻的关系”实验中，电压表并联在定值电阻两端；
②连接好电路，检查无误后，闭合开关，发现电流表无示数，说明电路可能断路，电压表无示数，说明电压表与电源没有连通，据此分析；
③根据电流与电阻的乘积为一定值分析得出结论；
④本实验中，控制电阻两端的电压不变，由串联电路电压的规律可知滑动变阻器两端的电压也为一定值，根据P＝I2R和串联电路的规律，结合分压原理分析回答；
（2）①灯在额定电压下的功率为额定功率，由表中数据可知灯在额定电压下的电流，根据P＝UI求出小灯泡的额定功率；
在第5次实验中，灯不发光，电流表示数为0，说明这时灯泡断路，电压表串联在电路中测电源电压了，据此确定电源电压，根据表中第1组数据，由串联电路的规律及欧姆定律得出滑动变阻器连入电路的最大电阻；
②由分压原理和串联电路电压的规律，可知每个灯的电压，因灯的电流随电压的增大而变大，由表中数据可确定通过灯的电流大于0.2A，根据P＝UI得出每个灯的实际功率取值范围，从而可知两灯泡的总功率与0.5W的关系；
（3）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率；
（4）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化。
解：（1）①在探究“电流与电阻的关系”实验中，电压表并联在定值电阻两端，如下图所示：
；
②连接好电路，检查无误后，闭合开关，发现电流表无示数，说明电路可能断路，电压表无示数，说明电压表与电源没有连通，即出现这种现象的原因可能是变阻器断路，故选：D；
③由图丙可知，电流与电阻的乘积为UV＝IR＝0.4A×5Ω＝……＝0.1A×20Ω＝2V，为一定值，故可得出结论：当电压一定时，通过导体的电流与导体的电阻成反比；
④本实验中，控制电阻的电压不变，由串联电路电压的规律，滑动变阻器两端的电压也为一定值，即滑动变阻器和该电阻的电压之比也为一定值；
根据P＝I2R，滑动变阻器和该电阻的功率之比等于滑动变阻器连入电路的电阻和该电阻的大小之比，根据分压原理，即为滑动变阻器和该电阻的电压之比，故在上述实验中当接入的定值电阻为10Ω时，滑动变阻器和该电阻的功率之比为k1，若接入20Ω电阻时该比值为k2，则k1＝k2；
（2）①灯在额定电压下的功率为额定功率，灯在额定电压下的电流为0.24A，小灯泡的额定功率为：
PL＝ULIL＝2.5V×0.24A＝0.6W；
在第5次实验中，灯不发光，电流表示数为0，说明这时灯泡断路，电压表串联在电路中测电源电压了，故电源电压为6V，根据表中第1组数据，由串联电路的规律及欧姆定律，滑动变阻器连入电路的最大电阻为：
R滑＝＝＝25Ω，故滑动变阻器的最大阻值为25Ω；
②现将与小明实验中规格相同的两个灯泡串联接入电源电压为2.5V的电路中，由分压原理，两灯的电压相等，由串联电路电压的规律，每个灯的电压为1.25V，因通过灯电流随电压的增大而变大，由表中数据，通过灯的实际电流大于0.2A，故每个灯的实际功率大于：
P实＝U实I′＝1.25V×0.2A＝0.25W，则两灯泡的总功率将大于0.25W+0.25W＝0.5W；
（3）①按电路图连接电路；
②仅闭合开关S1，灯泡与R1串联，电流表测电路中的电流；移动R1滑片，使电流表的示数为I额灯泡正常发光；
③仅闭合开关S2，R1与R2串联，电流表测电路中的电流；保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，因为电路中电流仍为I额，根据等效替代法，此时R2＝RL；
④保持R2滑片位置不动，将滑动变阻器R1滑片移到最右端，电流表的示数为I1，再将滑动变阻器R1的滑片移到最左端，电流表的示数为I2，由串联电路特点和欧姆定律可得：
U＝I1（R1+R2）＝I2R2，
解得：R2＝，
⑤小灯泡额定功率的表达式为：P额＝I额2RL＝I额2R2＝I额2•；
（4）若小灯泡的额定电流为I额＝2I1，假设灯泡的阻值不变，则P0＝I额2R＝（2I1）2R＝4R＝4P1；
由于灯泡的阻值不是定值，会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞4P1，所以最有可能的额定功率值P0＝5P1，故选：D。
故（1）①见解答图；②D；③当电压一定时，通过导体的电流与导体的电阻成反比；④＝；（2）①0.6；25；②＞；（3）③R2；⑤I额2•；（4）D。
27．（5分）有一个边长为10cm的正方体物块漂浮在水中，静止时物块上表面与水面平行，露出水面的高度为5cm，如图甲所示，求：
（1）物块受到水的浮力；
（2）物块的密度；
（3）若要使物块完全浸没在水中（如图乙所示），需要施加的最小压力F。
【分析】（1）根据F浮＝ρ水gV排＝ρ水gSh算出物块受到水的浮力；
（2）木块漂浮在水中，受到的浮力等于其自身的重力，即F浮＝G，根据F浮＝ρ水gV排和G＝mg＝ρ物gV列等式ρ水gV排＝ρ物gV算出物块的密度；
（3）根据F浮′＝ρ水gV排′＝ρ水gV算出物块完全浸没在水中受到的浮力，根据F＝F浮′﹣G算出需要施加的最小压力F。
解：（1）正方体物块的边长为：a＝10cm＝0.1m，露出水面的高度为h＝5cm＝0.05m，
物块受到水的浮力为：
F浮＝ρ水gV排＝ρ水gSh＝1.0×103kg/m3×10N/kg×（0.1m）2×0.05m＝5N；
（2）木块漂浮在水中，受到的浮力等于其自身的重力，即F浮＝G，
根据F浮＝ρ水gV排和G＝mg＝ρ物gV得ρ水gV排＝ρ物gV，
则物块的密度为：
ρ物＝＝＝＝0.5×103kg/m3；
（3）物块完全浸没在水中受到的浮力为：
F浮′＝ρ水gV排′＝ρ水gV＝1.0×103kg/m3×10N/kg×（0.1m）3＝10N；
需要施加的最小压力F为：
F＝F浮′﹣G＝10N﹣5N＝5N。
答：（1）物块受到水的浮力为5N；
（2）物块的密度为0.5×103kg/m3；
（3）若要使物块完全浸没在水中（如图乙所示），需要施加的最小压力F为5N。
28．（4分）小明利用电子秤、烧杯、水和一根细线测量一块玉镯的密度，他的操作过程及对应电子秤示数如图甲、乙、丙所示。已知ρ水＝1.0×103kg/m3，取g＝10N/kg。
（1）该玉镯的质量为 70 g，丙图中细线的拉力为 0.45 N。
（2）求丙图中玉镯所受浮力的大小；
（3）求玉镯的密度。
【分析】（1）根据m＝m乙﹣m甲可知该玉镯的质量；根据G＝m乙g可知烧杯、水和玉镯的总重力，
根据F＝G′＝m丙g可知烧杯对电子秤的压力，根据F拉＝G﹣F得出丙图中细线的拉力；
（2）根据G＝mg得出玉镯所受重力，根据F浮＝G﹣F拉得出玉镯所受浮力；
（3）根据V＝V排＝得出玉镯体积，根据密度公式得出玉玉镯的密度。
解：（1）根据甲、乙两图可知该玉镯的质量m＝m乙﹣m甲＝270g﹣200g＝70g＝0.07kg；
根据乙图可知烧杯、水和玉镯的总重力G＝m乙g＝kg×10N/kg＝2.7N，
根据丙图可知烧杯对电子秤的压力F＝G′＝m丙g＝kg×10N/kg＝2.25N，
两图中细线的拉力F拉＝G﹣F＝2.7N﹣2.25N＝0.45N；
（2）玉镯所受重力G玉＝mg＝0.07kg×10N/kg＝0.7N，
玉镯所受浮力F浮＝G﹣F拉＝0.7N﹣0.45N＝0.25N；
（3）根据阿基米德原理可知玉镯体积V＝V排＝＝＝2.5×10﹣5m3，
玉玉镯的密度ρ＝＝＝2.8×103kg/m3。
故（1）70；0.45；
（2）丙图中玉镯所受浮力的大小为0.25N；
（3）玉镯的密度为2.8×103kg/m3。
29．（5分）为了用电压表和电流表测电阻，同学们做了如下实验：
（1）如图甲是小明测电阻的电路图，他进行了下列操作：
①闭合开关前，滑片P应置于滑动变阻器的最 右 （右/左）端；
②按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑片P时指针偏转角仍较小，检查后发现是电表连接出现问题，该问题可能是 电流表量程过大 ；
③问题解决后，某次实验中电流表示数为0.24A时，电压表示数如图乙所示，则此时电压U＝ 2.4 V、阻值R＝ 10 Ω。
（2）测温手环里的测温头是一个高灵敏度的热敏电阻。小华将三个废旧手环中的测温头A、B、C拆下后分别接入图丙所示电路（电源电压不变），获得了图丁所示的电流﹣温度图像，由图像可知：
①随着温度的升高，测温头C的电阻值 减小 （增大/不变/减小）；
②灵敏度最高的测温头是 A （A/B/C）。
【分析】（1）①为保护电路，闭合开关前，滑动变阻器的滑片P应置阻值最大处；
②用电流表测量电流，电流表应选用合适的量程，否则电流表指针偏转角度过大或过小；
③根据电压表选用小量程确定分度，然后读数，由欧姆定律求出该电阻的阻值；
（2）①由欧姆定律I＝知，电压一定时，电阻变小，电流变大；
②温度变化相同，电流变化大的灵敏度高。
解；（1）①闭合开关前，滑动变阻器的滑片P应置于最右端，即阻值最大处，目的是保护电路；
②正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，产生该现象的原因可能是电流表量程选大了；
③由图乙知，电压表选用小量程，分度值为0.1V，示数为2.4V，即被测电阻两端的电压为2.4V；由欧姆定律I＝得，该电阻的阻值为：R＝＝10Ω；
（2）①由丁图知，随着温度的升高，测温头C的电流变大，由欧姆定律I＝知其电阻值减小；
②温度变化相同时，测温头A的电流变化量最大，所以，灵敏度最高的测温头是A。
故（1）①右；②电流表量程过大；③2.4；10；（2）①减小；②A。
30．（6分）兴趣小组通过实验观察同一物质物态变化时温度随时间的变化特点。
（1）小明用如图甲所示的装置对冰加热。根据实验记录，绘制了冰熔化时温度随时间变化的图像如图乙所示。由图像可知：
①冰是 晶 （晶体/非晶体）；在时间t＝10min时，杯里的物质处于 固液混合 态；冰的熔化过程持续了 10 min；
②假设实验过程中烧杯内物质质量不变，且在相同时间内吸收的热量相等，则图中AB、CD段杯内物质吸收热量之比为 1：2 ，冰与水的比热容之比为 1：2 。
（2）继续加热，当水温为89℃时，每隔一分钟记录一次水的温度，在时间t＝2min时温度计的示数如图丙所示，为 93 ℃。
（3）将记录的数据在坐标系中描点如图丁所示，请根据描点，在图丁中绘制出水的温度随时间变化的关系图线。
【分析】（1）晶体有一定的熔点，在熔化过程中，温度不变；非晶体没有一定的熔点，在熔化过程中温度不断升高；晶体在熔化前是固态；熔化过程中处于固液混合态；熔化完后处于液态；并由此计算冰的熔化过程持续的时间；
（2）由图乙知，AB、CD段吸收热量的时间之比为1：2，根据相同时间吸收的热量相同，可求出AB、CD段杯内物质吸收热量之比为；根据Q吸＝cm（t﹣t0）可求出冰与水的比热容之比；
（3）温度计读数时，要先确定分度值，再确定是零下还是零上，最后再读数；
（4）剔除误差点，用平滑的曲线连接各点，绘制出水的温度随时间变化的关系图线。
解：（1）①冰是晶体；在时间t＝10min时，杯里的物质处于固液混合态；冰的熔化过程持续的时间为：15min﹣5min＝10min；
②由图乙知，tAB：tCD＝1：2，根据相同时间吸收的热量相同，QAB：QCD＝1：2；
根据Q吸＝cm（t﹣t0）得，＝；
（2）温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第3个小格处，读作93℃；
（3）剔除误差点，用平滑的曲线连接各点，水的温度随时间变化的关系图线如下：
故（1）①晶体；固液混合；10；②1：2；1：2；（2）93；（3）见解答图。
31．（4分）小明做“探究凸透镜成像规律”实验：
（1）用平行光平行于凸透镜的主光轴照射如图甲所示，则此凸透镜的焦距为 10.0 cm。
（2）实验中当蜡烛、凸透镜、光屏的位置如图乙所示时，光屏上出现清晰的倒立、 缩小 （放大/缩小）的实像；若保持透镜位置不变，将蜡烛移至35cm处，则需将光屏向右移动 15 cm，就可再现清晰的像；此时若取走光屏，则 C （填字母）。
A.烛焰不能成像
B.烛焰仍能成像，但不能用眼睛直接观察到
C.烛焰仍能成像，也能用眼睛直接观察到
（3）在图乙情形下，将一眼镜紧贴在凸透镜的前面，要将光屏向左移动，才能在光屏上再次得到清晰的像，此眼镜对光有 会聚 作用，应为 远 （近/远）视眼镜。
【分析】（1）平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
（2）根据u＞2f时，成倒立、缩小的实像；在光的折射中，光路是可逆的；实像既可以成在光屏上，也能用眼睛直接观察到；
（3）远视眼镜是凸透镜，凸透镜对光线具有会聚作用。
解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：f＝40.0cm﹣30.0cm＝10.0cm；
（2）实验中当蜡烛、凸透镜、光屏的位置如图乙所示，此时物距u＝50.0cm﹣20.0cm＝30.0cm＞2f，根据u＞2f时，成倒立、缩小的实像；
若保持透镜位置不变，将蜡烛移至35cm处，此时物距等于上次成像时的像距，根据在光的折射中，光路是可逆的可知，要在光屏上再现清晰的像，应使像距等于上次成像时的物距，即将光屏向右移动15cm；
实像既可以成在光屏上，也能用眼睛直接观察到，即取走光屏，烛焰仍能成像，也能用眼睛直接观察到，故选：C；
（3）在图乙情形下，将一眼镜紧贴在凸透镜的前面，要将光屏向左移动，才能在光屏上再次得到清晰的像，说明该眼镜对光线具有会聚作用，使光线提前会聚成像，远视眼镜是凸透镜，凸透镜对光线具有会聚作用。
故（1）10.0；（2）缩小；15；C；（3）会聚；远。
2025届江苏省常州市溧阳市中考物理仿真模拟试题（一模）
注意事项：
1.全卷试题8页，答题卡4页，共12页，23题。满分120分，考试时间150 分钟。
2.用蓝色或黑色钢笔、圆珠笔将答案直接写在答题卡相应的位置上，写在试卷上无效。选择题一律用2B 铅笔填涂。
3答题前将答题卡上密封线内的项目填写清楚。
4.考试结束后，请将答题卡交回。
一、单项选择题(本题共15小题，每小题2分，共30分)每小题只有一个选项符合题意。
1.估测在实际生活中的应用十分广泛，请为小明的估测数据加上合适的单位：小明发现，他的同桌在九年级这一年明显长高了不少，大约有10
A.nm B. mm C.cm D. dm
2.青少年特别是男生在变声期，由于喉部声带的生长发育，声音会由清亮的童音逐渐发生变化，出现低沉、沙哑等现象，从物理学角度来看，该过程发生变化的主要是声音的
A.音色、响度 B.音色、音调 C.响度、音调 D.音色、响度、音调
3.我国自主创新研发的新型深、远海综合科学考察船“东方红3号”成为全球最大的静音科考船，该船配有先进的声呐探测系统和静音螺旋桨，其静音螺旋桨低噪音控制指标达全球最高级别：根据以上介绍，下列说法正确的是
A.该船发出的噪声不能在水中传播 B.该船发出的噪声属于次声波
C.声呐探测是通过发射超声波工作的 D.该船的静音螺旋桨是在传播过程中控制噪声
4.如图所示，糖画是我国传统民间艺术，它的制作过程如下：先将糖加热成糖浆，然后用糖浆在平板上“画成”各种图案，糖浆慢慢变硬后就制作成了栩栩如生的糖画。下列说法正确的是
A.糖画制作过程中，糖先熔化后凝华
B.糖画制作过程中，糖先吸热后放热
C.当糖完全加热成糖浆时，糖分子间不存在引力
D.糖画制成后，糖分子被固定，不再做无规则运动
5.下列关于光的现象和传播规律的说法中不正确的是
A.自然界中只有高温物体在辐射红外线 B.红底白字在蓝光照射下呈现黑底蓝字
C.镜面反射和漫反射都遵循光的反射定律
D.“鹰击长空，鱼翔浅底”中的“鱼”和“浅底”都是由光的折射形成的像
6.如图所示，小明在一圆柱形水杯后面，紧靠水杯放置一个小泥娃，他将泥娃逐渐远离水杯，在该过程中，透过水杯观察，他看到的小泥娃像
A.一直变瘦 B.变高 C.先变高后变矮 D.先变胖后变瘦
7.如图所示，运动员用冰球杆击打冰球，冰球离开球杆后在水平冰
面上继续运动一段距离慢慢停下来，下列说法正确的是
A.冰球之所以会慢慢停下来，是因为冰球具有惯性
B.冰球在冰面上能继续运动，是因为冰球杆一直对它有作用力
C.若冰球在冰面上运动时所受的力突然全部消失，它将立即停下来
D.冰球杆击打冰球可以改变冰球运动的方向，说明力可以改变物体的运动状态
8.如图所示，用被丝绸摩擦过的带有正电的玻璃棒接触验电器的金属球，发现验电器的两片金属箔张开，下列说法正确的是
A.与丝绸摩擦过程中，玻璃棒得到电子
B.与玻璃棒接触后，金属球带负电，金属箔带正电
C.两片金属箔都带正电，由于互相排斥而张开
D.用木质杆替代验电器的金属杆，实验效果会更明显
9.如图所示，我国自主研制的“鲲龙”AG600M大型水陆两栖飞机，在水面高速滑行后，腾空而起，沿水平方向匀速飞行一段时间后减速下降，下列说法正确的是
A.飞机腾空而起的过程中，其重力势能转化为动能
B.飞机沿水平方向匀速飞行时，其动能增大
C.飞机减速下降的过程中，其机械能一定减小
D.飞机只要加速飞行，其重力势能就一定减小
10.下面四幅图中，所反映的物理原理相同的两幅图是
A.甲和丁 B.乙和丙 C.丙和丁 D.甲和乙
11.两个质量分别为mA、mB的小球，用轻质细线拴挂住而静止，如图所示，两根细线上拉力大小分别为F1、F2则下列说法正确的是
A.F1=(mA+mB)g，F2=mBg B.F1>(mA+mB)g，F2=mBg
C.F1=mAg，F2=mBg D.F1=mAg，F2>mBg
12.用a、b两弹簧测力计分别拉着质量相同的甲、乙两物体同时开始竖直向上运动，其运动的路程随时间变化的图像如图所示，则在运动过程中
A.甲、乙均作加速运动
B.在2-6s内，乙相对于甲向上运动
C.a、b两弹簧测力计的示数之比为2:1
D.a、b两弹簧测力计拉力的功率之比为2:1
13.如图所示小明组装了甲、乙两种滑轮，用来提升完全相同的两个物体(不计绳重、滑轮重和摩擦)，拉力F甲、F乙分别作用在绳端和拉钩上，绳端和拉钩均沿竖直方向匀速上移了相同距离，该过程中物体上升的高度分别为h甲、h乙，两装置的有用功分别为W甲、W乙，机械效率分别为η甲、η乙，则下列说法中正确的是
A.F甲：F乙=1：2
B. h甲：h乙=1：2
C.W甲：W乙=1：1
D.η甲：η乙=1：1
14.甲、乙两个灯泡规格均为“220V 40W”，甲灯灯丝由金属丝制作、乙灯灯丝由碳丝制作，它们的电阻与温度有关，其U-I图线如图所示，图线交点的纵、横坐标分别为U0、I0。则下列说法中正确的是
①图中U0的值大于 220V
②图中I0的值约为 0.18A
③当将两灯串联起来接到 220V的电源上时，甲灯更亮
④当将两灯串联起来接到220V的电源上时，乙灯更亮
A. ①③ B.②④ C.①④ D. ②③
15.如图甲所示为一款养生壶的简化电路图，S是温控开关，R1、R2是两个阻值不变的加热电阻。养生壶的高档位额定功率为P1=550W、低档位额定功率为P2=220W。养生壶正常工作时，分别用高档位和低档位给质量为2kg的水加热，水温随时间变化的图像如图乙所示，水的比热容为4.2×103J/(kg·℃)，则
甲 乙
A.S断开时，养生壶处于高档位工作
B.加热电阻 R2的阻值为 220Ω
C.用高档位将水加热6min，水吸收的热量为1.98×105J
D.用低档位给水加热时的加热效率约为63.6%
二、填空作图题(每空1分，作图题每题2分，共25分)
16.如图所示是物块从A处沿水平直线运动到E处的频闪照片，若频闪照相机每隔0.1s闪拍一次，分析照片可知：物块从C处到E处共运动了_______cm的路程，此过程的平均速度为______m/s。
17.小明在无风的环境下探究液体的温度对蒸发快慢的影响，进行了如图所示的对比操作.。在实验前需要控制变量，除了A、B两块玻璃板要完全相同外，还要控制滴在玻璃板上的两滴水_________相等、_____________相同。
第 17 题图 第 18 题图
18.小明用矿泉水瓶做了以下实验：
(1)用矿泉水瓶自制简易蛋黄分离器(如图甲所示)，挤压矿泉水瓶，让瓶口贴近蛋黄，松开手蛋黄被吸进瓶子里，这是利用__________________________________________的作用。
(2)在水瓶的不同高度处扎三个小孔，取下瓶盖，观察到水从小孔喷出的现象如图乙所示，此现象表明：同种液体内部压强的大小与液体的______________________有关，在三个小孔同时喷水的某个时刻将瓶口堵住，可以观察到___________(填字母)。
A.只有最上面的小孔继续喷水 B.只有最下面的小孔继续喷水
C.三个小孔均继续喷水 D.三个小孔都停止继续喷水
19.如图所示，水平传送带静止，传送带上有一木块，在水平拉
力F作用下正匀速向右运动；此时拉力F_______(>/=/)木块所受
摩擦力。保持拉力不变，当木块运动到P点时，传送带突然沿逆
时针方向运动，木块将做______________(加速/匀速/减速)运动。
20.如图所示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，R1为定值电阻。闭合S，将滑动变阻器R2的滑片P向左移动，则电源两端电压_____________，电流表的示数___________，滑动变阻器R2的功率_____________(均选填“增大/不变/减小”)。
21.把一上细下粗的圆台状实心铁块挂在弹簧测力计下方，从铁块的下表面刚要接触水面处开始(如图甲)，将铁块缓慢下放到完全浸没(如图乙)，该过程弹测力计的示数从F1逐渐变化到 F2，则铁块在图乙中受到的浮力大小为_______________；已知水的密度为ρ水，铁的密度表达式ρ铁=____________(用题中物理量字母表示)，在图丙中，能大致反映该过程弹簧测力计示数F拉与铁块下表面浸入水中深度h关系的是_________(填字母)。
22.如图是某道路限载报警器的工作原理图。电源电压不变，R1是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。由此可知：闭合开关S，电磁铁的上端为__________极；力敏电阻R1的阻值随压力的增大而___________；若要提高设定的限载质量，应将滑片P向________移动。
23.如图甲所示，工人用推力F将重为1000N的箱子沿斜面推至水平车厢中，斜面长3m、高1.5m，F始终与箱子运动方向相同。箱子运动路程随时间变化关系如图乙所示，推力F的大小随时间变化关系如图丙所示。由此可知：箱子在斜面上运动的时间为________s；斜面的机械效率为_______%；箱子在车厢中运动时受到的摩擦力大小为___________N。
24.如图所示，滑块被固定在粗糙斜面底端的压缩弹簧弹出，离开弹簧后滑块沿斜面向上运动，经过P点时，请将其受力补画完整，不考虑空气阻力。
25.如图所示为楼道灯自动控制电路的元件。“光控”开关在光线很暗时自动闭合、“声控”开关在有声音时自动闭合。请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路，要求：只有在光线很暗且有声音时楼道灯才亮。
第 24 题图 第 25 题图
三、解答探究题(第26题6分，第27题9分，第28题6分，第29题8分，第30题7分，第31题9分，共45分)计算型问题解时要有必要的文字说明、公式和运算过程，直接写出结果的不能得分。
26.如图所示是一种太阳能发电站，在太阳能收集板上铺满太阳能电池，通过光电转换把太阳能转换成电能。太阳光照射到收集板每平方米面积上的辐射功率为1.5×103W，太阳能电池光电转化效率为20%。则：
(1)太阳能是__________________(可再生/不可再生)能源。
(2)当接受太阳光照射4h时，求该太阳能电池每平方米面积上能发电多少千瓦时;
(3)设该发电站太阳能收集板的总面积为5×106m2，求4h内发电的总电能为多少千瓦时，合多少焦耳;
(4)求上述总电能相当于完全燃烧多少千克煤放出的能量.(煤的热值为 3.0×107J/kg)
27.《天工开物》中记载了中国古人利用桔槔汲水的情景(如图甲所示)，如今一些农田在灌溉时仍然传承着这种汲水方式。据此，小明改制了如图乙所示装置模拟桔汲水，横杆AB可绕O处的转轴转动，A处系有配重铁块，B处悬挂水桶，C处连接一根细杆，使用时人可对细杆施加竖直向上的撑力或竖直向下的拉力:已知OA长为20cm，OB长为50cm，BC长为10cm。横杆的自重、支点处的摩擦、细杆和悬线以及水桶的重力均忽略不计，为使横杆在水平位置静止，则：
(1)当B处提起40N的水、C处没有施力时，求处配重铁块的重G0。
(2)当A处配重铁块重120N，B处仍提起40N重的水时，求人对C处细杆的力F1；
(3)当A处配重铁块重120N，B处提起60N重的水时，求人对C处细杆的力F2。
甲 乙
28.如图甲所示为某种跳绳自动计数器的简化原理图。其中R1为光敏电阻，有红外线照射时电阻值为R0。跳绳时，每当绳子挡住了射向R1的红外线时，R1的电阻值会变为9R0，自动计数器会计数一次。信号处理系统相当于一个电压表，能记录AB间的电压。电源电压保持不变，R2为定值电阻，某一段时间内 AB 间的电压随时间变化的图像如图乙所示，则：
(1)当AB两端电压为_________V时，计数器会计数一次;
(2)若R0-=5Ω，求R2的阻值，以及电源电压 U。
小明用透明薄壁圆筒制作测量液体密度的密度计。已知水的密度ρ水=1.0×103kg/m3，圆筒底面积
甲 乙 丙 丁
(1)用调节好的天平测空圆筒质量m；往右盘加减砝码过程中，加入最小砝码后，天平指针位置如图甲(一)所示，将最小砝码取出，指针位置如图甲(二)所示，接下来正确的操作是__________________，直至指针对准分度盘中央刻度线，此时天平如图乙所示则空圆筒的质量m=_____________g。
(2)标记一定体积：向圆简中倒入适量水，用天平测得圆筒与水的总质量为74.4g，计算得到圆筒内水的体积V0=____________cm3。如图丙所示，在圆简外壁上与水面平齐处做好虚线标记后，倒掉圆筒内的水。
(3)标记刻度线和密度值：如图丁所示，向圆筒内倒入待测液体至标记处，使待测液体体积为V0。将圆筒放入水中处于漂浮状态.测量圆筒浸入水中的深度h，则待测液体密度ρ液=________________(用m、S、h、V0、ρ水表示)。根据表达式计算出待测液体密度ρ液分别为0.8、0.9、1.0、1.1(单位均为g/cm)对应的4个h值，再在圆筒外壁上从筒底开始量取这4个h值，分别标上对应的刻度线和密度值。
(4)交流与讨论:
①圆筒外壁上1.0g/cm3的刻度线在图丙中虚线标记处的___________________(上方/下方/同一位置)；②步骤(3)中所标的刻度线在圆筒外壁上分布______________(均匀/不均匀)；为了使上述刻度线分布更疏一些，在保持其它情况不变时，可以适当___________(填字母)；
A.增大圆筒底面积S B.增大圆筒质量m C增大步骤(2)中水的体积V0
③用自制密度计测量某种液体密度时，发现圆筒在容器中触底无法漂浮，请提出一条改进建议：
_________________________________________________________________________________
30.实验小组进行了以下光学实验：
(1)如图甲所示研究光的反射规律：纸板 A、B的表面应选用______________(光滑/粗糙)的。图中光线OF与平面镜的夹角为____________°。
(2)如图乙所示探究平面镜成像的特点：小明观察蜡烛A的像，当他逐渐远离玻璃板观察时，像的大小________________，移走玻璃板后的蜡烛B，将一张白纸竖直放在该位置，眼睛________________
(透过玻璃板/在玻璃板后)观察到白纸上没有蜡烛A的像，说明平面镜成的是虚像。
(3)如图丙所示探究凸透镜成像规律，在图示位置时，光屏上刚好承接到烛焰清晰的像。该凸透镜焦距为_______cm；保持凸透镜位置不变，将图中蜡烛向右移动到 30cm刻度线处不动，发现在该光具座上无论怎么移动光屏都无法得到烛焰清晰的像，其原因可能是____________________________，经讨论，小明在烛焰和透镜之间放置一个适当的_________透镜，解决了该问题。
31.在探究“电流与电阻的关系”实验中，电源电压恒为9V，滑动变阻器规格为“30Ω 2A”
(1)根据图甲所示的电路图，请用笔画线代替导线，将图乙的实物图连接完整(导线不允许交叉)。
(2)连接好电路，闭合开关前，滑动变阻器的滑片应滑到最_________(左/右)端；闭合开关，移动滑片，发现电流表无示数，电压表示数始终接近电源电压，导致这一现象的原因可能是_________。
A.电流表损坏 B.滑动变阻器短路 C.定值电阻R断路 D.定值电阻R短路
(3)排除故障继续实验，更换定值电阻后，都要重新调节滑动变阻器，其目的是_________________
__________________________________________________________；实验数据如表所示，其中第6次实验中电流表示数如图丙所示，其读数为______________A。
(4)分析表格中数据，可以得出结论__________________________________________________；实验中当定值电阻更换为10Ω时(表格中未记录)，滑动变阻器接入电路的阻值应调为_______Ω。
(5)完成实验后，小明又利用上述电源(电压恒为9V)、滑动变阻器(规格“30Ω 2A”)电压表和开关、导线等，设计了如图丁所示的电路，测出了额定电压为3.0V的小灯泡的额定功率。请帮他将实验步骤补充完整：
①闭合开关S、S1和S2，调节滑动变阻器的滑片，使电压表示数为_______V时，小灯泡正常发光；
②保持滑片位置不变，闭合开关S、S1，断开S2，读出电压表示数为3.8V；
③保持滑片位置不变，闭合开关S、S2，断开S1，读出电压表的示数为7.6V；
④小灯泡的额定功率P额=____________W 。
参考解答及评分说明
一、单项选择题（本题共15小题，每小题2分，共30分）每小题只有一个选项符合题意．
二、填空作图题(每空格1分，作图题每题 2分，共 25 分)
16. 6.00 0.3
17.质量(或体积) 表面积(此两空答案可互换)
18.(1)大气压 (2)深度 C
19.= 匀速
20.增大 增大 减小
21.F1－F2 C
22. S 减小 左
23.10 83.3 200
24.图略(每力1分)
25.图略(以全对或全错批)
三、解答探究题(第 26 题6分，第 27 题9分，第 28 题6分，第 29 题8分，第30题7分，第31题9分，共45分)
26.(6分)
(1)可再生 (1分)
(2)每平方米太阳能收集板上接收太阳能W=Pt=1.5kW×4h=6kW·h (1分)
可发电W0=W·η=6kw·h×20%=1.2kW·h (1分)
(3)总共能发电W总=W0·S总=1.2×5x106kW·h=6×106kW·h (1分)
上述总电能W总=6×1106kW·h=2.16×1013J (1分)
(4)相当于完全燃烧煤的质量 m煤= (1分)
27.(9 分)
(1)O为支点，铁块对横杆的拉力 F=G0、力臂为L1;B处线对横杆的拉力 F拉=G水、力臂为 L2(1分)
依据杠杆的平衡条件得到F·L1=F拉L2 (2 分)
可得铁块的重 G0= (1分)
当A处配重铁块重 G1=120N，B处受到的拉力仍为 40N 时，杠杆平衡在水平位置；
因为G1·L1=120N×0.2m=24N·m大于F拉L2=40N×0.5m=20N·m
所以人对 C 处细杆施加的力 F1为拉力，力臂为 Lc=OB－BC=0.4m(1分)
G1·L1=F拉L2+F1·Lc (1分)
F1= (1分)
(3)当A处配重铁块重 120N，B处提起 60N重的水时，杠杆平衡在水平位置；
29.(1)向右移动游码 34.4
(2)40
(3)
V
(4)①上方 ②均匀 C ③容器中加足够深的水(言之有理即给分)
30.(1)粗糙 50
(2)不变 在玻璃板后
(3)15.00(15或15.0都给分)
像距太大，成像在光具座之外的地方(讲到像距太大就给分) 凸
31.(1)图略(将电压表的负极与电阻的右端相连接)
(2)左 C
(3)控制电阻R两端的电压不变 0.24
(4)电压一定，电流与电阻成反比 5
(5)6 1.2
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.24
0.26
0
灯泡的亮度
不亮
微亮
正常发光
很亮
熄灭
灯泡功率/W
序号
1
2
3
4
5
电压表示数/V
1.0
2.0
2.5
3.0
6.0
电流表示数/A
0.2
0.22
0.24
0.26
0
灯泡的亮度
不亮
微亮
正常发光
很亮
熄灭
灯泡功率/W
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
C
B
C
B
A
D
D
C
C
A
D
D
B
D
