2025年江苏省溧阳市中考一模物理试题（附答案解析）

这是一份2025年江苏省溧阳市中考一模物理试题（附答案解析），共26页。试卷主要包含了单选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

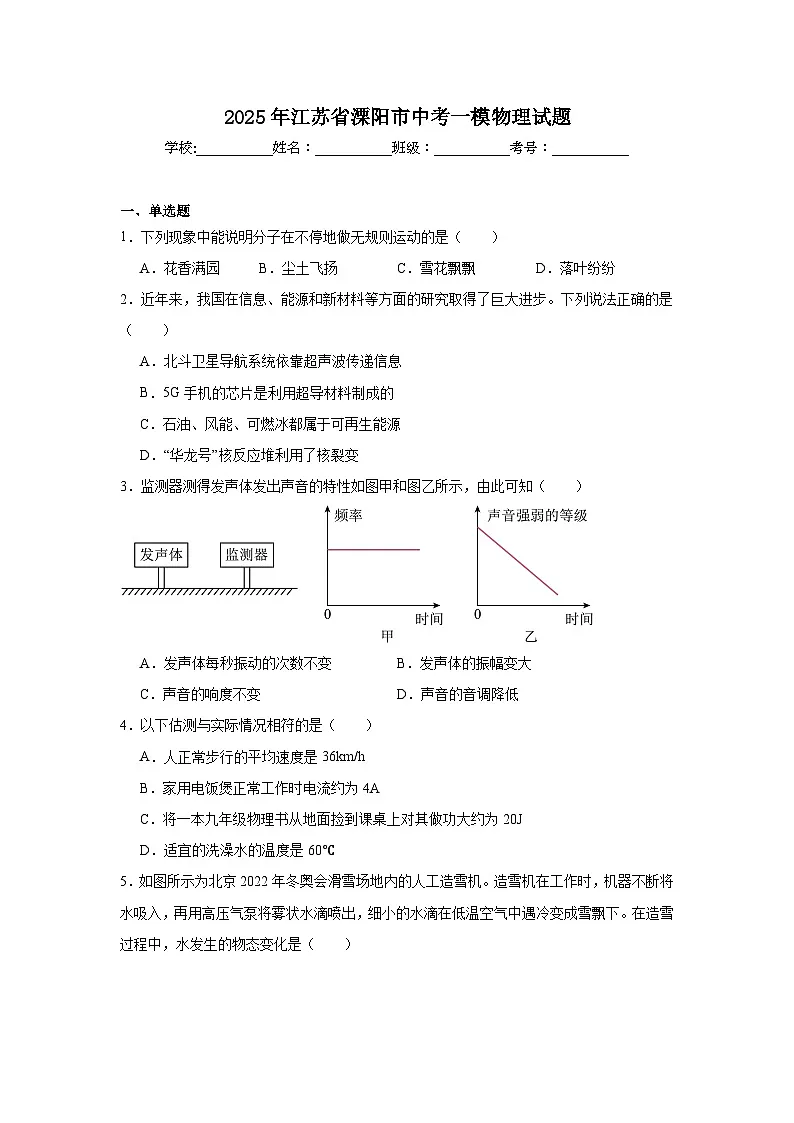

一、单选题
1．下列现象中能说明分子在不停地做无规则运动的是（ ）
A．花香满园B．尘土飞扬C．雪花飘飘D．落叶纷纷
2．近年来，我国在信息、能源和新材料等方面的研究取得了巨大进步。下列说法正确的是（ ）
A．北斗卫星导航系统依靠超声波传递信息
B．5G手机的芯片是利用超导材料制成的
C．石油、风能、可燃冰都属于可再生能源
D．“华龙号”核反应堆利用了核裂变
3．监测器测得发声体发出声音的特性如图甲和图乙所示，由此可知（ ）
A．发声体每秒振动的次数不变B．发声体的振幅变大
C．声音的响度不变D．声音的音调降低
4．以下估测与实际情况相符的是（ ）
A．人正常步行的平均速度是36km/h
B．家用电饭煲正常工作时电流约为4A
C．将一本九年级物理书从地面捡到课桌上对其做功大约为20J
D．适宜的洗澡水的温度是60℃

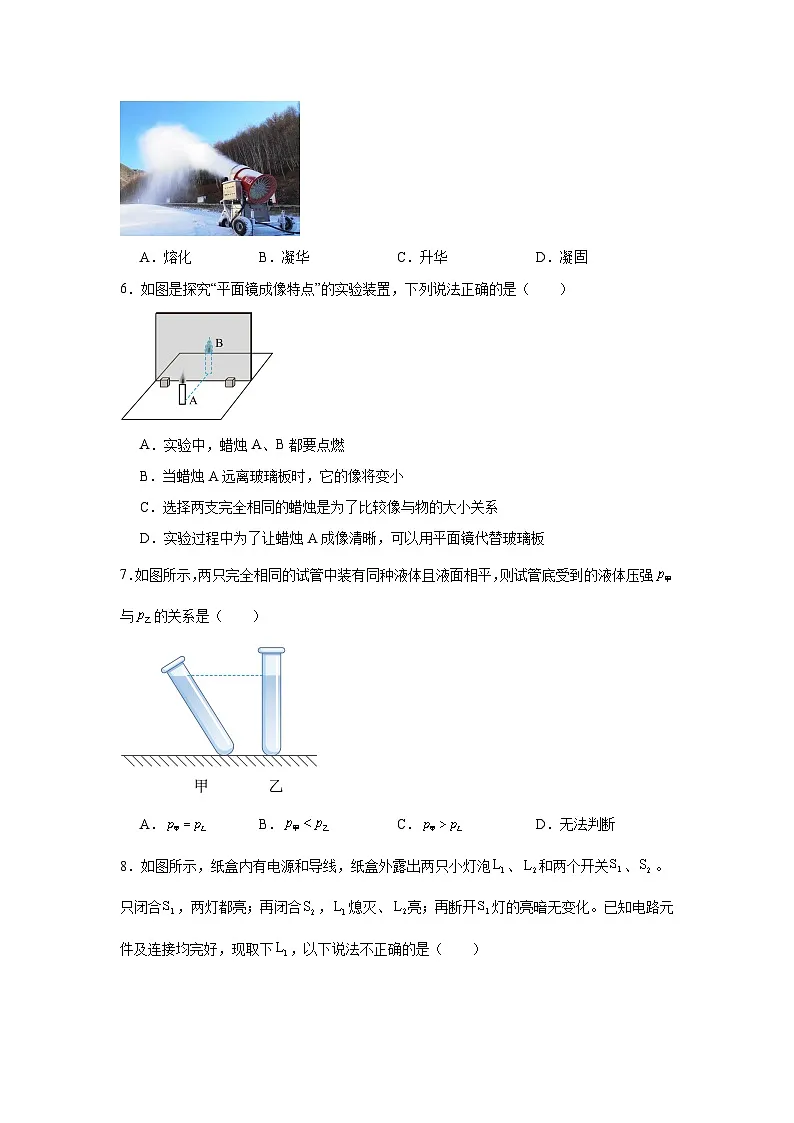

5．如图所示为北京2022年冬奥会滑雪场地内的人工造雪机。造雪机在工作时，机器不断将水吸入，再用高压气泵将雾状水滴喷出，细小的水滴在低温空气中遇冷变成雪飘下。在造雪过程中，水发生的物态变化是（ ）
A．熔化B．凝华C．升华D．凝固
6．如图是探究“平面镜成像特点”的实验装置，下列说法正确的是（ ）
A．实验中，蜡烛A、B都要点燃
B．当蜡烛A远离玻璃板时，它的像将变小
C．选择两支完全相同的蜡烛是为了比较像与物的大小关系
D．实验过程中为了让蜡烛A成像清晰，可以用平面镜代替玻璃板
7．如图所示，两只完全相同的试管中装有同种液体且液面相平，则试管底受到的液体压强与的关系是（ ）
A．B．C．D．无法判断

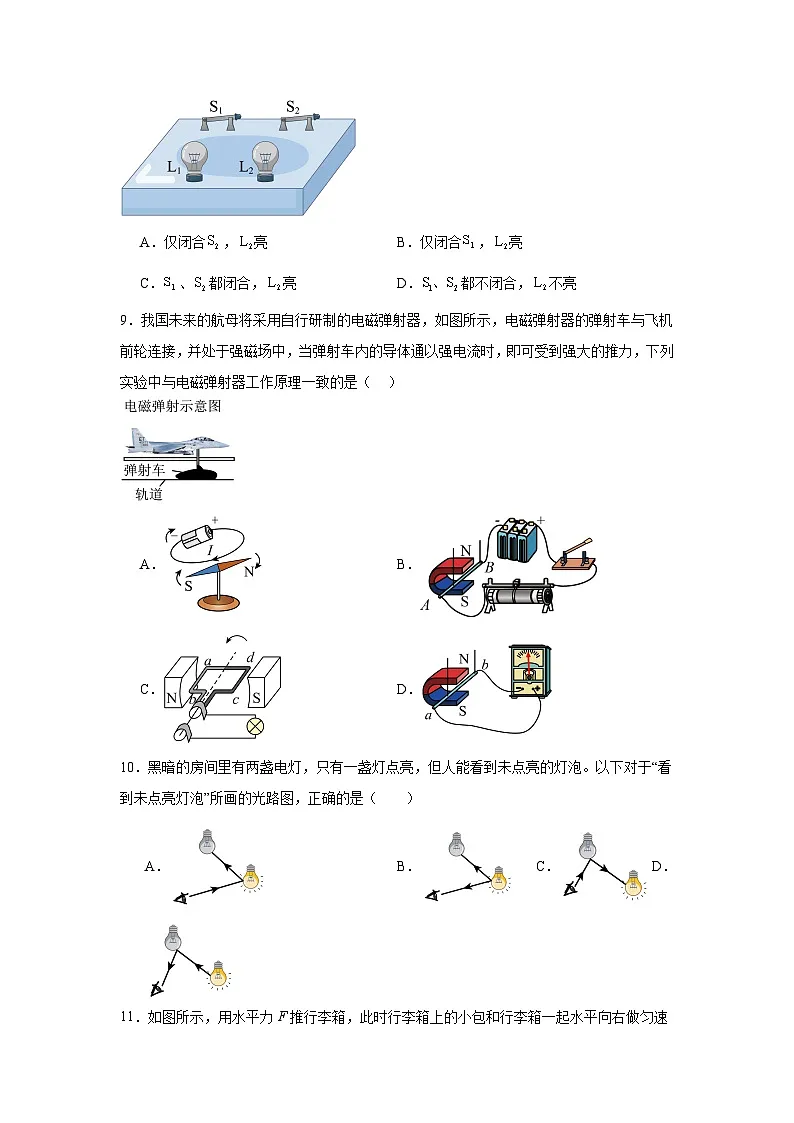

8．如图所示，纸盒内有电源和导线，纸盒外露出两只小灯泡、和两个开关、。只闭合，两灯都亮；再闭合，熄灭、亮；再断开灯的亮暗无变化。已知电路元件及连接均完好，现取下，以下说法不正确的是（ ）
A．仅闭合，亮B．仅闭合，亮
C．、都闭合，亮D．都不闭合，不亮
9．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
10．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡。以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A．B．C．D．
11．如图所示，用水平力F推行李箱，此时行李箱上的小包和行李箱一起水平向右做匀速直线运动，空气阻力忽略不计，下列说法正确的是：（ ）
A．小包受到支持力、重力和摩擦力共3个力的作用
B．小包的重力和箱子对小包的支持力是一对平衡力
C．行李箱的重力和地面对行李箱的支持力是一对平衡力
D．小包对行李箱的压力和行李箱对小包的支持力是一对平衡力
12．“安全用电，珍爱生命”，下图中符合安全用电原则的是（ ）
A．人站在地上接触火线
B．使用绝缘皮破损的电线
C．开关接在火线与灯泡之间
D．多个大功率用电器同时使用
13．建筑工人通过如图所示的装置将一桶重为450N的涂料从地面提起，桶离开地面匀速上升，工人所用的拉力为300N。不计绳重和摩擦，下列说法正确的是（ ）
A．拉力做的功为240J
B．该装置的机械效率为
C．动滑轮所受的重力为150N
D．若只减小动滑轮的重，则该装置的机械效率将变小
14．如图所示电路，电源电压保持不变。闭合开关S1和S2，电流表示数为0.25A；将电压表和电流表互换位置，闭合S1、断开S2，电压表示数为9V，电流表示数改变了0.05A。下列判断正确的是（ ）
A．电源电压小于9VB．电阻R1的阻值为36Ω
C．电阻R2的阻值为6ΩD．电路消耗的总电功率改变了9.45W
15．如图甲所示，置于水平地面上的压力传感器能够测出其表面受到的压力大小，并通过电脑显示。将一排球从其正上方某一高度处由静止释放，落到传感器上后再竖直弹起，反复多次后静止在传感器上。传感器测得的压力随时间变化情况如图乙所示。A、B、三点对应的时刻是t1、t2、t3，不计空气阻力。下列说法中正确的是（ ）
①从到，排球的重力势能增大
②排球在时刻的机械能比时的小
③排球在时刻受非平衡力的作用
④排球在的过程中机械能守恒
A．①③B．②③C．②④D．①④
二、填空题
16．图甲所测物体的长度为 ；图乙所示秒表的示数为 s。
17．在冰壶比塞时，运动员的两只鞋底不同，一只是较粗糙的橡胶底，另一只是较光滑的塑料底．运动员用脚用力蹬冰面后，只用脚向右滑行（如图所示），那么蹬冰面的鞋底应该是 （橡胶/塑料）的，蹬冰面时冰面对该鞋底的摩擦力向 （左/右）
18．为了防止音乐声对教学区产生影响，学校舞蹈房的窗户安装了双层中空玻璃，这是在 控制噪声。小华在舞蹈房里沿平行于平面镜方向行走，该过程她相对于镜子中自己的像是 （运动/静止）的。
19．图示虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，入射光AB由红、紫两种单色光组成，通过透镜之后分成两细束光，分别与主光轴相交于两点。该透镜是 （凹、凸）透镜，可用以矫正 （远、近）视眼；是 （红、紫）光；对该透镜，红光的焦距 （大于/等于/小于）紫光的焦距。
20．如图所示，质量可不计的晾晒架钩在竖直固定的支撑物上，挂上衣服后，晾晒架可看成以为支点的杠杆，A、B、C、D四点在同一水平线上，同一件衣服挂在 （）点时，A点受到的支持力最大。若该衣服重为，则此支持力最大值为 。
21．如图所示，电瓶车在快速行驶时，遮阳伞伞面 （上/下）方的空气流速大，导致伞面上方空气的压强 （大于/小于）下方空气的压强，此时电瓶车对地面的压力比电瓶车静止时 （大/小）。
22．如图所示为某款电子量角器的原理图，其中电表的量程分别为0~0.6A、0~3V，O为半圆弧电阻的圆心，金属滑片电阻不计且与半圆弧接触良好，电阻与滑片旋转角度成正比，电源电压恒为。将旋至处，调节的阻值，使电流表示数为；保持不变，调节为时，电压表示数为。此时的阻值为 ，此状态下量角器能测量的最大角度 ；为满足能测量的要求，需重新调节的阻值，则的最小阻值为 Ω。
三、实验题
23．如图甲所示消毒酒精A的酒精浓度为、B的浓度为。为了测量其密度，小明进行了如下实验：
(1)先用天平测出消毒酒精A和瓶的总质量为，再将部分消毒酒精倒入量筒中，液面如图乙所示。测出剩余消毒酒精和瓶的总质量（结果如图丙所示）为 g。求得消毒酒精的密度为 ；
(2)如图丁所示，小明将自制的密度计分别竖直漂浮在水中和消毒酒精A中，标出液面的位置和A，测得液面到密度计底端的高度分别为和，已知，结合（1）中结果可求得 ；将该密度计漂浮在95%消毒酒精B中时，液面位置应该在 （填字母）。
A．的下方 B．之间 C．A的上方
四、作图题
24．如图所示，AB为玻璃砖和空气的分界面，请画出光线斜射到AB面的反射光线和折射光线。
25．如图所示，闭合开关时，通电螺线管旁边小磁针极向右偏转。请画出图中处磁感线的方向，并将某发光二极管的两极正确接入电路中的a、b两点。
五、计算题
26．某混合动力公交车以的速度沿平直公路匀速行驶时，所受阻力恒为。该车先使用纯电模式行驶了10分钟，总消耗电能；接着切换为纯柴油模式，牵引力不变，柴油机效率为，柴油热值。求：
(1)纯电模式下行驶的距离；
(2)牵引力的功率；
(3)纯电模式下能量转换的效率；
(4)柴油模式下行驶消耗的柴油质量（设完全燃烧）。（结果保留1位小数）
27．如图所示是实践小组设计的光控路灯原理图。控制电路中的是光敏电阻，其阻值随光照强度的变化关系如下表所示（Lx是光照强度的单位）。工作电路通过干簧管在普通照明和增亮照明两种状态之间自动切换，干簧管相当于不计电阻的单刀双掷开关，当通过线圈的电流时，干簧管的簧片B与接通；时，簧片B与C接通。已知控制电路电源电压可调，可变电阻可调范围为；工作电路电源电压，灯泡的规格为“”，的规格为“”。接通开关、。（线圈的阻值不计）
(1)求灯泡正常发光时的电阻；
(2)调节控制电路，，在时，试通过计算说明工作电路所处的状态，并求出此时工作电路中的总电流。
28．如图所示，将一盛有水的薄壁圆柱形容器置于水平桌面上，容器的底面积为，容器的重力。用轻细线将一个小球固定在容器底部，当小球完全浸没在水中静止时，细线对小球的拉力为。已知小球的重力，小球的体积为，此时容器内水深。水的密度，g取，求：
(1)小球完全浸没在水中静止时，所受浮力的大小；
(2)细线对小球的拉力的大小；
(3)容器对水平桌面的压强；
(4)剪断细线，待小球静止后，容器内水面下降的高度。
六、实验题
29．小明利用如图所示装置进行“探究不同物质吸热升温的现象”实验。
(1)向两个完全相同的烧杯中倒入初温和 相等的水和食用油；
(2)将水和食用油用完全相同的电子加热器同时开始加热，某时刻温度计显示食用油和水的温度分别为和，该过程中水吸收的热量 （大于等于/小于）油吸收的热量；
(3)记录实验数据如表格所示，分析可知，对实验所用的水和食用油： （水/食用油）升温更快；在升高相同温度时， （水/食用油）的吸热能力更强；选用 作为冷却剂效果更好；
(4)小明在表格中选用和两时刻的温度数据计算水和食用油比热容的比值，计算可得 （用小数表示且保留一位小数）。
30．在“探究影响滑动摩擦力大小的因素”实验中，小明用弹簧测力计、细线、棉布、木板、重为和的两个木块（表面粗糙程度相同）等器材进行实验。
(1)用弹簧测力计沿水平方向拉着木块做匀速直线运动，根据 可知，弹簧测力计对木块的拉力与木块所受摩擦力的大小相等；
(2)分析 两次实验，可以探究滑动摩擦力的大小与接触面粗糙程度的关系；
(3)分析甲、乙两次实验，小明认为滑动摩擦力大小与物体的重力大小有关。于是设计了如图丁所示的实验与图甲实验进行对比分析。
①操作：弹簧测力计A保持竖直且示数不变，水平向左拉动木板，记录弹簧测力计B示数为；
②分析：甲、丁实验中木块重力不同，在控制接触面粗糙程度和 相同的情况下，木块受到的摩擦力均为，说明滑动摩擦力大小与物体的重力大小 关；丁图中弹簧测力计A的示数应为 N， （需要/不需要）匀速拉动木板。
31．小华在“用伏安法测电阻”的实验中，所用的器材有：电源（电压为3V），电流表、电压表和滑动变阻器各一只、待测电阻（阻值大于）、导线若干、开关一个。
(1)连接电路前，开关应处于 状态；
(2)该实验的原理是 （用公式表示），若要使图甲中滑动变阻器的滑片P向端移动时电流表示数变大，则导线应该接在 端；
(3)正确连接电路后，实验时发现电压表无示数，电流表有示数，则电路中故障原因可能是 （短路/断路）；
(4)排除故障后，闭合开关，当滑片P移动到某位置时，电压表、电流表示数如图乙所示，则未知电阻为 ；此时滑片P到端的长度刚好为长度的，已知电阻丝的电阻与其长度成正比，则滑动变阻器的最大阻值为 Ω；
(5)小华设计了如图丁所示的电路测量的阻值，已知滑动变阻器的最大阻值为，实验步骤如下：
①将滑动变阻器的滑片移至最左端时，电压表的读数为；
②将滑动变阻器的滑片移至最右端时，读出电压表示数为；
③待测电阻的阻值表达式为 （用物理量、、表示）
光照强度
1.0
1.2
1.4
1.6
1.8
2.0
2.2
光敏电阻
5
4.5
4
3.5
3
2.5
2
时间
0
1
2
3
4
食用油温度/℃
25
30.2
35.6
40.9
46.6
水温度
25
28.7
33.3
38.1
42.8
《2025年江苏省溧阳市中考一模物理试题》参考答案
1．A
【详解】A．花香满园，是芳香烃分子无规则运动的结果，故A正确；
B．尘土飞扬是固体小颗粒的运动，不是分子的运动，故B错误；
C．雪花飘飘是雪花在运动，属于机械运动，故C错误；
D．落叶纷纷是树叶在运动，是机械运动，故D错误。
故选A。
2．D
【详解】A．超声波不能在真空中传播，电磁波可以在真空中传播，北斗卫星导航系统就是依靠电磁波来传递信息的，故A错误；
B．半导体材料在芯片制造中广泛应用，5G芯片是利用半导体材料制成的，而不是超导材料，故B错误；
C．石油、可燃冰是化石能源，不能在短期内从自然界得到补充，属于不可再生能源；风能可以在自然界中源源不断的获取，属于可再生能源，故C错误；
D．我国研制的“华龙一号”核电技术利用了可控的核裂变原理释放的能量来发电的，目前核聚变技术还不成熟，尚不可控。故D正确。
故选D。
3．A
【详解】AD．从图甲可知，频率不变，即每秒振动次数不变，所以发出声音的音调不变，故A符合题意，D不符合题意；
BC．从图乙可知，声音强弱的等级变小，即振幅降低，所以响度变小，故BC不符合题意。
故选A。
4．B
【详解】A．人正常步行的平均速度约为1.1m/s，即3.96km/h，故A不符合实际；
B．家用电饭煲的功率约为900W，故由P=UI可得，家用电饭煲正常工作时电流约为
故B符合实际；
C．九年级物理书的重力约为2.5N，课桌高度约为0.8m，故将一本九年级物理书从地面捡到课桌上对其做功大约为
W=Gh=2.5N×0.8m=2J
故C不符合实际；
D．适宜的洗澡水的温度略高于人体体温，约为40℃，故D不符合实际。
故选B。
5．D
【详解】细小的水滴在低温空气中遇冷变成雪飘下，水滴从液态变成固态的雪的现象叫凝固，故ABC不符合题意，D符合题意。
故选D。
6．C
【详解】A．实验时，为了能够使像更加清晰，A点燃，不能点燃玻璃板后面的蜡烛B，故A错误；
B．平面镜成的像和物体大小相等，当蜡烛A远离玻璃板时，它的像将不变，故B错误；
C．实验中，为了比较像和物体大小的关系，需要选择两支完全相同的蜡烛，故C正确；
D．因为玻璃板是透明的，能在观察到A蜡烛像的同时。还可以透过玻璃清楚的看到放在后面B蜡烛，便于确定像的位置和大小，而平面镜不透明，无法确定像的位置，故D错误。
故选C。
7．A
【详解】图甲和乙中，试管中的液面相平，即液体的深度相同，且为同种液体，即液体的密度相等，据知，两试管底部受到液体的压强相等，故A符合题意，BCD不符合题意。
故选A。
8．B
【详解】依题意可知，、、串联，接在和的两端，等效电路图如下：
A．由图可知，取下，仅闭合，接入电路，亮，故A正确，不符合题意；
B．由图可知，取下，仅闭合，电路断路，不亮，故B错误，符合题意；
C．由图可知，取下，、都闭合，接入电路，亮，故C正确，不符合题意；
D．由图可知，取下，都不闭合，电路断路，不亮，故D正确，不符合题意。
故选B。
9．B
【详解】由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B图中有电源，通电导体棒在磁场中受力而运动，即与电动机的原理相同，故B正确；
CD两图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，它们均为电磁感应实验，故CD错误；
故选B。
10．D
【详解】点亮的灯泡属于光源，会发出光，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡，故D光路图正确，ABC错误。
故选D。
11．B
【详解】A．小包受到支持力、重力、推力、摩擦力共4个力的作用，故A错误；
B．小包的重力和箱子对小包的支持力使小包在竖直方向保持静止，是一对平衡力，故B正确；
C．行李箱的重力和地面对行李箱的支持力大小不等，不是一对平衡力，故C错误；
D．小包对行李箱的压力和行李箱对小包的支持力作用在两个相互的物体上，是一对相互作用力，故D错误。
故选B。
12．C
【详解】A．人站在地上接触火线时，有电流通过人体，造成单线触电，故A不符合题意；
B．使用绝缘皮破损的电线，人接触到破损处时，会引发触电事故，故B不符合题意；
C．开关接在火线与灯泡之间，开关断开时，才能断开灯泡与火线之间的连接，故C符合题意；
D．多个大功率用电器同时使用时，电路中的总功率过大，会引起跳闸，故D不符合题意。
故选C。
13．C
【详解】A．由图可知滑轮组有所绳子段数，绳子自由端移动的距离
拉力做的总功
故A错误；
B．不计绳重和摩擦，装置的机械效率
故B错误；
C．不计绳重和摩擦，动滑轮所受的重力
故C正确；
D．不计绳重和摩擦时，滑轮组机械效率为
由此式子可知，只减小动滑轮的重，机械效率变大，故D错误。
故选C。
14．B
【详解】A．由电路图知，电压表与电流表互换前，两个开关都闭合时，两个电阻并联接入电路，电流表测通过R2的电流。两电表互换后，闭合S1，断开S2，两电阻串联接入电路，电流表测电路中的电流，电压表测电源电压，其示数为9V，则电源电压为9V。故A错误；
C．由A的分析结合题意可知，通过电阻R2的电流为0.25A，则R2阻值，故C错误；
B．据串联电路的电阻特点知，串联时电路的总电阻比R2的电阻大，而电源电压保持不变，所以电流表示数减小了0.05A，串联时，电路中的电流
此时电路的总电阻
电阻，故B错误；
D．两个开关都闭合，两个电阻并联时，通过电阻R1的电流
并联时干路电流
电路消耗的总电功率变化量，故D正确。
故选D。
15．C
【详解】排球与压力传感器接触时，先向下发生弹性形变，弹力增大，即压力增大，然后恢复形变，弹力减小，即压力减小，图乙中，t1到t2时间段，是排球向下发生弹性形变的过程，排开的重心下移，高度减小，重力势能减小，①说法错误；
图乙中，每次弹性形变时，最大压力越来越小，则排球与压力传感器接触的过程，有部分机械能转化为其它能量，所以t3时刻的机械能比t1时刻的小，②说法正确；
t3时刻，若排球所受的弹力刚好等于自身的重力，不计空气阻力时，则所受的两个力平衡，但由于此时速度不为0，所以不能保持静止，③说法错误；
t4~t5时间段，排球在空中运动，不计空气阻力，则机械能守恒，④说法正确。
综上所述：故ABD错误，C正确。
故选C。
16． 3.00 307.5
【详解】[1]由图甲知，刻度尺的分度值为0.1cm，物体的左侧与0.50cm刻度线对齐，物体的长度L=3.50cm-0.50cm=3.00cm
[2]图乙中，秒表的小表盘为分钟，分度值为0.5min，指针未超过5和6的中间刻度，读数为5min=300s；大表盘为秒钟，分度值为0.1s，读数为7.5s，秒表的读数为307.5s。
17． 橡胶 向右
【详解】[1]图示中，运动员用b脚蹬冰面，是为了让自己获得更大的向前的力，因为蹬冰面时，脚对冰面的蹬力与冰面对脚的作用力是一对相互作用力，为了增大蹬力，即地面对鞋底的摩擦力，可通过增大接触面的粗糙程度来增大摩擦，所以蹬冰面的鞋底应该是较粗糙的橡胶底。
[2]运动员向后蹬冰面，即向左蹬冰面，相对冰面有向左的运动趋势，受到的摩擦力方向向右。
18． 传播过程中 静止
【详解】[1]双层中空的玻璃能阻断声音的传播，所以在传播过程中控制噪声。
[2]在平面镜成像中，像与物关于镜面对称，则小华在沿平行于平面镜方向行走过程，她相对镜子中的像没有位置变化，是静止的。
19． 凹 近 红 大于
【详解】[1]折射光线与入射光线相比，远离主光轴，折射光线呈发散射出，该透镜对光线有发散作用，故是凹透镜。
[2]近视眼的成因是晶状体折光能力过强，导致在视网膜前成像，需要佩戴凹透镜。
[3]三棱镜能够将太阳光分解为七色光，对红光偏折能力比较弱，对紫光的偏折能力强，故凹透镜对紫光的偏折能力更强，对红光的偏折能力弱，故BP为红光。
[4]对该透镜，对红光偏折能力弱，焦距较大，对紫光偏折能力强，焦距较小，红光的焦距大于紫光的焦距。
20． D 6.8
【详解】[1]由图示知，晾晒架可看作绕O点转动的杠杆，衣服对晾晒架的作用力相当于动力，A点受到的作用力相当于阻力，当动力和阻力臂不变时，据杠杆的平衡条件知，动力臂越大，阻力越大。所以同一件衣服挂在D点时，A点受到的支持力最大。
[2]衣服重为3.6N，阻力臂为0.18m，动力臂为0.34m，则有
解得支持力的最大值F=6.8N。
21． 上 小于 小
【详解】[1]电瓶车在快速行驶时，遮阳伞伞面上方的空气通过的路径是沿着伞面的曲线，而伞面下方的空气流过的路径是直线，上方和下方的空气经历的时间相同，所以伞面上方的空气流速大。
[2]流体压强特点：流速大的地方压强小，导致伞面上方空气的压强小于下方空气的压强。
[3]电瓶车在快速行驶时，伞面上方的空气流速大，导致伞面上方空气的压强小于下方空气的压强，于是就会产生一个向上的压力差，此时电瓶车对地面的压力比电瓶车静止时小。
22． 10 120° 30
【详解】[1]由图示知，OP旋至OM处，则电路中只有R0工作，此时电路的电流为0.6A，R0的阻值
[2]R0保持不变，调节��为60度时，R0与电阻RMP串联接入电路，电压表测RMP两端的电压，示数为2V，则R0两端的电压
据串联电路的分压特点有
解得，RMP接入电路的阻值。电压表选用的是小量程，则RMP两端的最大电压为3V，其两端电压最大时，接入电路的阻值也最大，此时R0两端的电压
据串联电路的分压特点知，RMP大=R0=10Ω
电阻RMP与滑片旋转角度成正比，所以此时的最大测量角度
[3]测量范围为0~180度，则RMP以最大阻值接入电路，最大阻值
RMP两端的最大电压为3V，此时电路中的电流
R0的最小阻值
23．(1) 61.2 0.85
(2) 20︰17 B
【详解】（1）[1]由图丙知，剩余消毒酒精和瓶的总质量
[2]量筒中酒精的质量
量筒的分度值为1mL，量筒中酒精的体积
消毒酒精A的密度
（2）[1]密度计漂浮液面，所受的浮力等于自身的重力，漂浮在水和消毒酒精A中的是同一密度计，所受的浮力相等，设密度计的底面积为S，据阿基米德原理有
即
解得，h︰H=20︰17
[2]浓度为95%的消毒酒精B的密度比A的大，比水的小，则密度计在B中排开的体积比在水中排开的体积大，比在A中排开的体积小，液面位置在OA之间，故AC不符合题意，B符合题意。
故选B。
24．
【详解】过入射光线和玻璃的交点作一条垂直于玻璃的法线，根据光的反射定律，反射角等于入射角，反射光线和入射光线分居法线的两侧，且在同种介质中，在法线的另一侧，可作出反射光线，并且标出反射光线的方向；根据光的折射规律，因为光线从空气斜射入玻璃，折射角小于入射角，且折射光线与入射光线在不同的介质中，在法线的另一侧的水中作出折射光线并且标出折射光线的方向。如图所示：
25．
【详解】闭合开关时，通电螺线管旁边小磁针S极向右偏转，即小磁针的S极靠近螺线管的左端，根据异名磁极相互吸引可知，通电螺线管的左端为N极，由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向左端，电流从右端流入，左端流出，则电源右端为正极，电流从发光二极管的正极流入，从负接流出，在磁体的外部，磁感线从N极指向S极，所以通电螺线管外P点的磁场方向从螺线管左端到右端。如图所示：
26．(1)6km
(2)
(3)80%
(4)1.2kg
【详解】（1）纯电模式下行驶的距离
（2）在平直公路匀速行驶时，所受的牵引力等于所受的阻力，牵引力的功率
（3）纯电模式下，牵引力做的功
纯电模式下能量转换效率
（4）行驶10km牵引力所做的功
完全燃烧柴油放出的热量
完全燃烧柴油的质量
27．(1)2200Ω
(2)增亮照明状态，0.3A
【详解】（1）题意知，灯泡L1正常发光时的电阻
（2）由表格数据知，E=1.4Lx时，光敏电阻的阻值为4kΩ，由图示知，控制电路中，光敏电阻与可变电阻及线圈串联连接，则此时电路的总电阻
电路的电流
干簧管的簧片B与A接通，工作电路中，两个灯泡并联接入电路，都正常发光，所以工作电路处于增亮照明状态。当B与C接通时，工作电路中只有灯泡L1工作，为普通照明状态。正常工作时，灯泡L1及L2通过的电流分别为，
增亮最照明状态时，工作电路的总电流
28．(1)10N
(2)2N
(3)2000Pa
(4)0.01m
【详解】（1）小球浸没时排开水的体积等于自身的体积，完全浸没水中静止时，所受的浮力
（2）小球浸没水中静止时，受到竖直向上的浮力和竖直向下的重力、细线对小球的拉力作用，三个力是平衡力，拉力F=F浮-G=10N-8N=2N
（3）水及小球的总体积
容器中，水的体积
水的质量
水的重力
容器对水平桌面的压力
容器对水平桌面的压强
（4）剪断细线后，小球静止时，漂浮在水面，由浸没到漂浮，小球所受浮力的减小量等于细线对小球竖直向下的拉力，即
由阿基米德原理知，排开水的体积的减小量
容器内水面下降的高度
29．(1)质量
(2)等于
(3) 食用油 水 水
(4)1.2
【详解】（1）据控制变量法，在探究不同物质的吸热升温现象时，除了物质的种类不同，其它因素应相同，所以倒入烧杯中的水和食用油质量相同。
（2）测温时，水和食用油加热的时间相同，因为用相同的热源进行加热，在相同的时间内放出的热量相同，所以水的食用油吸收的热量相同。
（3）[1]由表格数据知，相同时间内，吸收相同热量时，水升温较慢，食用油升温较快。
[2]吸收相同的热量，水升温比食用油的慢，则水的吸热能力更强，所以在升高相同温度时，水的吸热能力更强。
[3]因为水的吸热能力更强，在相同条件下，与其它物质相比，升高相同温度，水吸收的热量更多，所以用水作冷却剂效果更好。
（4）用时4min，水升高的温度
食用油升高的温度
在相同的时间内吸收的热量相同，据有
解得
30．(1)二力平衡
(2)甲和丙
(3) 压力大小 无 5 不需要
【详解】（1）木块沿水平方向做匀速直线运动时，在水平方向所受的弹簧测力计的拉力与滑动摩擦力是一对平衡力，据二力平衡可知，测力计对木块的拉力与木块所受的滑动摩擦力大小相等。
（2）要探究滑动摩擦力大小与接触面粗糙程度的关系，要保持压力不变，改变接触面的粗糙程度，所以图甲和丙可达到目的。
（3）[1]要探究滑动摩擦力与物体重力的关系，根据控制变量法，需要控制接触面的粗糙程度和压力大小相同，改变重力大小。
[2]图甲和丁中，木块的重力不同，接触面的粗糙程度和压力相同时，滑动摩擦力的大小相同，都为1N，说明滑动摩擦力大小与物体的重力大小无关。
[3]为了让图甲和丁中，压力大小相同，则图丁中，木块对木板的压力为10N，木块在竖直方向上受到向下的重力和向上的拉力及木板对木块的支持力的作用，而木板对木块的支持力与木块对木板的压力是相互作用力，所以支持力的大小为10N，测力计A对木块的拉力F=G-F支=15N-10N=5N
所以测力计A的示数为5N。
[4]木板是否匀速运动，对木块的运动状态无影响，木块相对地面总是静止，处于平衡状态。所以不需要匀速拉动木板。
31．(1)断开
(2) B
(3)短路
(4) 10
(5)
【详解】（1）为了保护电路，连接电路前，开关处于断开状态。
（2）[1]该实验的原理是，即测出待测电阻两端的电压以及流过待测电阻的电流，根据公式可算出电阻的大小。
[2]滑动变阻器滑片P向B端移动时电流表示数变大，则滑动变阻器接入电路的电阻变小，故应该接在B端。
（3）实验时发现电压表无示数，电流表有示数，说明电路接通，没有断路。此时电压表测两端的电压，当短路时电压表无示数。
（4）[1]图乙中电压表是0~3V、电流表选量程是0~0.6A，电压表、电流表的分度值分别为0.1V和0.02A，电压表示数是2.4V，电流表示数是0.24A，所以
[2]此时滑动变阻器接入电路中的阻值为
由电路图可知，此时滑片P到端的长度刚好为长度的，已知电阻丝的电阻与其长度成正比，则滑动变阻器的最大阻值为
（5）由图丁可知，Rx与R串联，电压表测Rx两端电压。当滑动变阻器滑片至最左端时，电压表示数为电源电压U，当滑动变阻器滑片移至最右端时，电压表测量的待测电阻Rx两端电压，由串联电路中电压的分配规律得解得。
题号
1
2
3
4
5
6
7
8
9
10
答案
A
D
A
B
D
C
A
B
B
D
题号
11
12
13
14
15





答案
B
C
C
B
C
