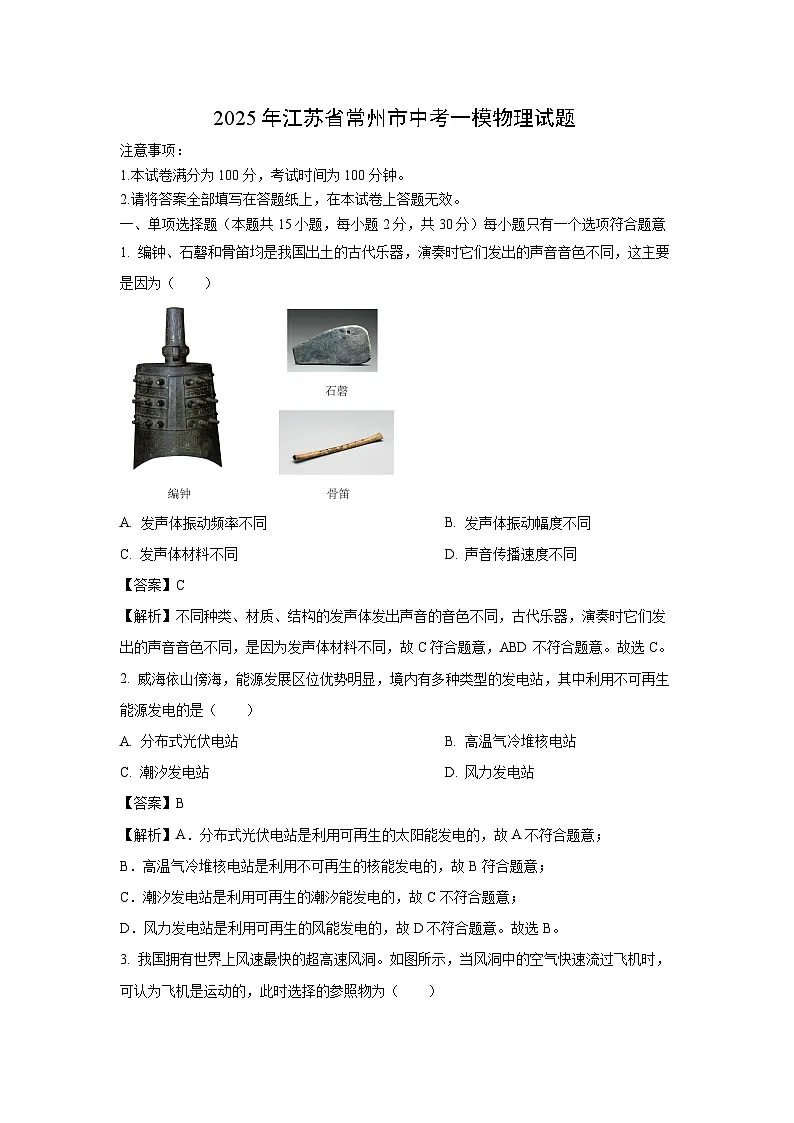

2025年江苏省常州市中考一模物理试卷（解析版）

这是一份2025年江苏省常州市中考一模物理试卷（解析版），共19页。试卷主要包含了60cm，1cmB，1cm，即此刻度尺的分度值是0等内容，欢迎下载使用。
1.本试卷满分为100分，考试时间为100分钟。
2.请将答案全部填写在答题纸上，在本试卷上答题无效。
一、单项选择题（本题共15小题，每小题2分，共30分）每小题只有一个选项符合题意
1. 编钟、石磬和骨笛均是我国出土的古代乐器，演奏时它们发出的声音音色不同，这主要是因为（ ）
A. 发声体振动频率不同B. 发声体振动幅度不同
C. 发声体材料不同D. 声音传播速度不同
【答案】C
【解析】不同种类、材质、结构的发声体发出声音的音色不同，古代乐器，演奏时它们发出的声音音色不同，是因为发声体材料不同，故C符合题意，ABD不符合题意。故选C。
2. 威海依山傍海，能源发展区位优势明显，境内有多种类型的发电站，其中利用不可再生能源发电的是（ ）
A. 分布式光伏电站B. 高温气冷堆核电站
C. 潮汐发电站D. 风力发电站
【答案】B
【解析】A．分布式光伏电站是利用可再生的太阳能发电的，故A不符合题意；
B．高温气冷堆核电站是利用不可再生的核能发电的，故B符合题意；
C．潮汐发电站是利用可再生的潮汐能发电的，故C不符合题意；
D．风力发电站是利用可再生的风能发电的，故D不符合题意。故选B。

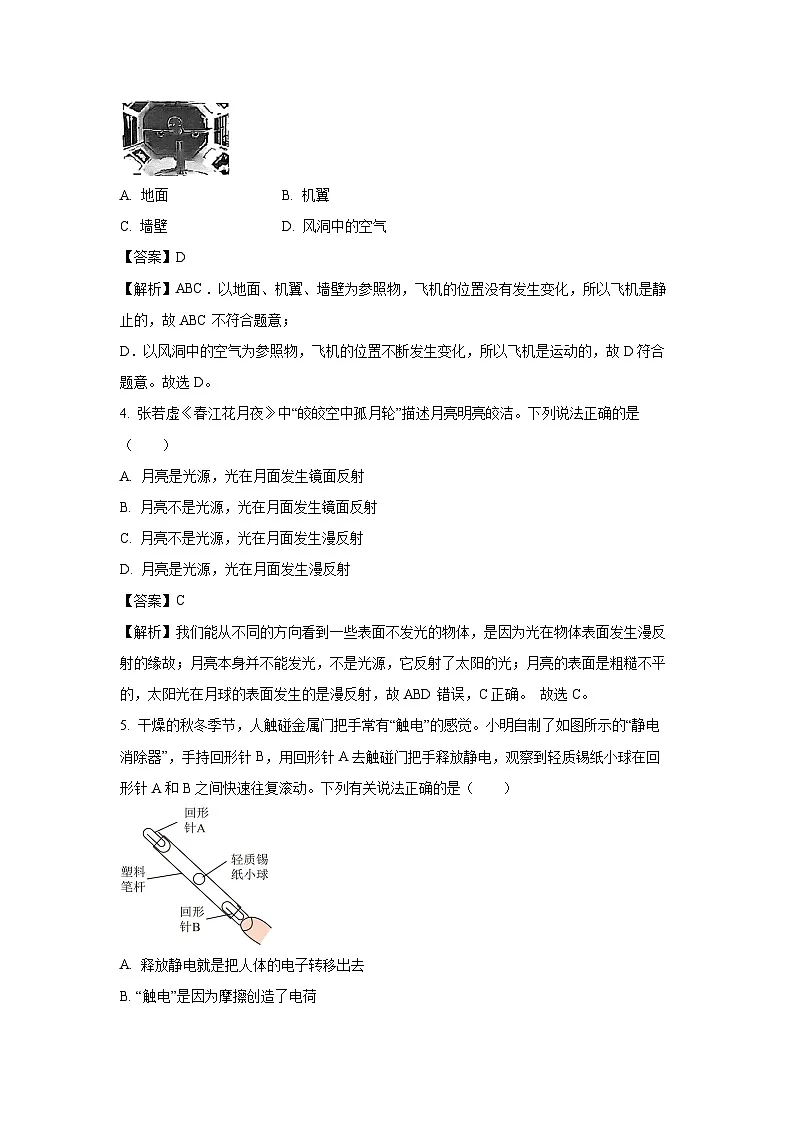

3. 我国拥有世界上风速最快的超高速风洞。如图所示，当风洞中的空气快速流过飞机时，可认为飞机是运动的，此时选择的参照物为（ ）
A. 地面B. 机翼
C. 墙壁D. 风洞中的空气
【答案】D
【解析】ABC．以地面、机翼、墙壁为参照物，飞机的位置没有发生变化，所以飞机是静止的，故ABC不符合题意；
D．以风洞中的空气为参照物，飞机的位置不断发生变化，所以飞机是运动的，故D符合题意。故选D。
4. 张若虚《春江花月夜》中“皎皎空中孤月轮”描述月亮明亮皎洁。下列说法正确的是（ ）
A. 月亮是光源，光在月面发生镜面反射
B. 月亮不是光源，光在月面发生镜面反射
C. 月亮不是光源，光在月面发生漫反射
D. 月亮是光源，光在月面发生漫反射
【答案】C
【解析】我们能从不同的方向看到一些表面不发光的物体，是因为光在物体表面发生漫反射的缘故；月亮本身并不能发光，不是光源，它反射了太阳的光；月亮的表面是粗糙不平的，太阳光在月球的表面发生的是漫反射，故ABD错误，C正确。 故选C。
5. 干燥的秋冬季节，人触碰金属门把手常有“触电”的感觉。小明自制了如图所示的“静电消除器”，手持回形针B，用回形针A去触碰门把手释放静电，观察到轻质锡纸小球在回形针A和B之间快速往复滚动。下列有关说法正确的是（ ）
A. 释放静电就是把人体的电子转移出去
B. “触电”是因为摩擦创造了电荷

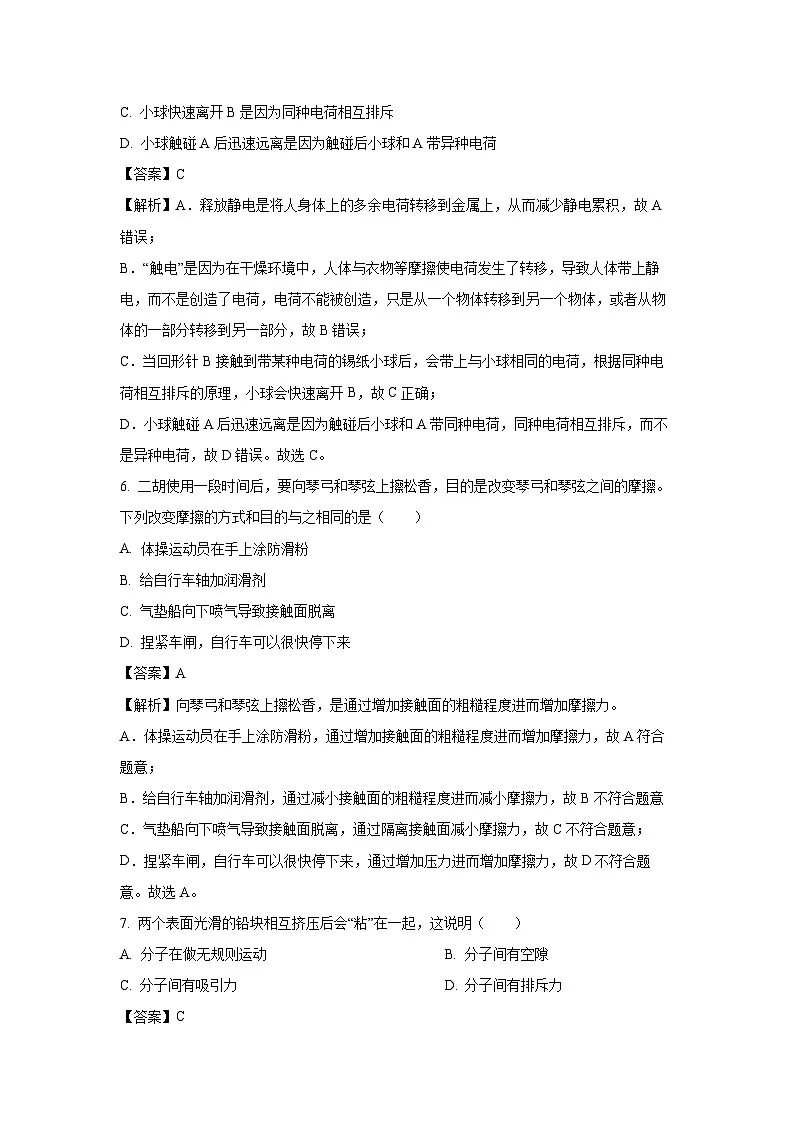

C. 小球快速离开B是因为同种电荷相互排斥
D. 小球触碰A后迅速远离是因为触碰后小球和A带异种电荷
【答案】C
【解析】A．释放静电是将人身体上的多余电荷转移到金属上，从而减少静电累积，故A错误；
B．“触电”是因为在干燥环境中，人体与衣物等摩擦使电荷发生了转移，导致人体带上静电，而不是创造了电荷，电荷不能被创造，只是从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，故B错误；
C．当回形针B接触到带某种电荷的锡纸小球后，会带上与小球相同的电荷，根据同种电荷相互排斥的原理，小球会快速离开B，故C正确；
D．小球触碰A后迅速远离是因为触碰后小球和A带同种电荷，同种电荷相互排斥，而不是异种电荷，故D错误。故选C。
6. 二胡使用一段时间后，要向琴弓和琴弦上擦松香，目的是改变琴弓和琴弦之间的摩擦。下列改变摩擦的方式和目的与之相同的是（ ）
A. 体操运动员在手上涂防滑粉
B. 给自行车轴加润滑剂
C. 气垫船向下喷气导致接触面脱离
D. 捏紧车闸，自行车可以很快停下来
【答案】A
【解析】向琴弓和琴弦上擦松香，是通过增加接触面的粗糙程度进而增加摩擦力。
A．体操运动员在手上涂防滑粉，通过增加接触面的粗糙程度进而增加摩擦力，故A符合题意；
B．给自行车轴加润滑剂，通过减小接触面的粗糙程度进而减小摩擦力，故B不符合题意
C．气垫船向下喷气导致接触面脱离，通过隔离接触面减小摩擦力，故C不符合题意；
D．捏紧车闸，自行车可以很快停下来，通过增加压力进而增加摩擦力，故D不符合题意。故选A。
7. 两个表面光滑的铅块相互挤压后会“粘”在一起，这说明（ ）
A. 分子在做无规则运动B. 分子间有空隙
C. 分子间有吸引力D. 分子间有排斥力
【答案】C
【解析】两个表面光滑的铅块相互紧压后，它们会黏在一起，是分子运动的结果，说明了分子间有引力。故ABD不符合题意，C符合题意。 故选C。
8. 如图是用刻度尺测量某物体的长度时的情景，下列关于物体长度、分度值说法正确的是（ ）
A. 9.60cm，1cmB. 9.6cm，1mm
C. 4.60cm，1mmD. 4.6cm，1mm
【答案】C
【解析】刻度尺上1cm之间有10小格，所以每个小格代表的长度是0.1cm，即此刻度尺的分度值是0.1cm=1mm
刻度尺在读数时要估读到分度值的下一位。物体左侧与5.00cm对齐，右侧与9.60cm对齐，所以物体的长度L=9.60cm-5.00cm=4.60cm，故C正确，ABD错误。故选C。
9. 如图所示，园艺工人在修剪枝条时，常把枝条尽量往剪刀的轴处靠近，这样做是为了（ ）
A. 增大动力臂，能够省力
B. 增大阻力臂，方便使用
C. 减小动力臂，方便使用
D. 减小阻力臂，能够省力
【答案】D
【解析】常把枝条尽量往剪刀的轴处靠近，阻力臂减小了，阻力与阻力臂的乘积减小，动力臂不变，则动力减小，能够省力，故D符合题意，ABC不符合题意。故选D。
10. 2024龙年春晚吉祥物形象“龙辰辰”，其局部设计灵感来自西安博物院的鎏金走龙和宝鸡青铜器博物院的何尊。如图所示是西安博物院的鎏金走龙，如果用相机进行拍摄，想拍摄龙头的特写，此时应该（ ）
A. 照相机离“鎏金走龙”远些，镜头缩进一些
B. 照相机离“鎏金走龙”近些，镜头伸出一些
C. 照相机离“鎏金走龙”近些，镜头缩进一些
D. 照相机离“鎏金走龙”远些，镜头伸出一些
【答案】B
【解析】甲图的像较小，即此时的像距较小，故物距较大；所以在拍摄照片甲时，相机镜头到景物的距离大；乙图的像大，故其像距大，物距小，故在拍摄乙图时，镜头到物体的距离变小，但是照相机到底片的距离即像距变大，即相机适当靠近“鎏金走龙”，镜头略向外伸，故B符合题意，ACD不符合题意。故选B。
11. 有一只装满货物的箱子放在水平地面上，如图所示，小南同学用水平向右的力去推箱子，但没有推动，则下列说法正确的是（ ）
A. 小南对箱子的推力小于箱子与地面间的摩擦力
B. 小南对箱子的推力与箱子对地面的摩擦力是一对平衡力
C. 箱子对地面的压力与地面对箱子的支持力是一对相互作用力
D. 箱子所受到的重力与地面对箱子的支持力是一对相互作用力
【答案】C
【解析】A．小南用水平力推静止在水平地面上的箱子，没有推动，所以箱子处于静止状态，根据二力平衡可知，箱子在水平方向上所受的推力与地面对它的摩擦力是一对平衡力，所以小南对箱子的推力等于箱子与地面间的摩擦力，故A错误；
B．小南对箱子的推力与箱子对地面的摩擦力没有作用在同一个物体上，因此不是一对平衡力，故B错误；
C．箱子对地面的压力和地面对箱子的支持力大小相等，方向相反，作用在同一直线，施力物体和受力物体互为彼此，是一对相互作用力，故C正确；
D．箱子所受到的重力的施力物体是地球，受力物体是箱子，而地面对箱子的支持力的施力物体是地面，受力物体是箱子，因此这两个力不是一对相互作用力，故D错误。故选C
12. 在“探究液体内部的压强”实验中，实验现象如图所示，U形管内液面的高度差越大，表示探头所在位置的液体压强越大。下列说法正确的是（ ）
A. 比较甲、乙两图，可得出结论：在同种液体中，深度越深压强越大
B. 比较甲、丙两图，可得出结论：在不同液体中，深度越深压强越大
C. 比较乙、丙两图，可得出结论：液体密度越小，压强越大
D. 比较甲、丙两图，可得出结论：液体密度越大，压强越大
【答案】A
【解析】A．甲、乙两图，同种液体，密度相同，探头所处深度不同，乙图中，深度较大，U形管内液面的高度差较大，说明乙图中探头所在位置的液体压强较大，可得出结论：在同种液体中，深度越深压强越大，故A正确；
B．甲、丙两图，液体不同，密度不同，探头所处深度不同，没有控制探头所处深度相同，不符合控制变量法的要求，因此不能得出在不同液体中，深度越深压强越大的结论，故B错误；
C．乙、丙两图，液体不同，密度不同，探头所处深度相同，丙图中，盐水的密度较大，U形管内液面的高度差较大，说明丙图中探头所在位置的液体压强较大，可得出结论：液体密度越大，压强越大，故C错误；
D．甲、丙两图，根据B选项分析可知，不能得出液体密度越大，压强越大的结论，故D错误。故选A。
13. 如图所示是一个新型手电筒，快速晃动时，筒内的磁体会上下运动，使筒壁上的线圈内产生电流，并为筒内的蓄电池充电。下列说法正确的是（ ）
A. 该装置工作的原理是磁场对电流有力的作用
B. 该装置工作的原理是电磁感应
C. 上下快速晃动时电能转化为机械能
D. 为蓄电池充电时化学能转化为电能
【答案】B
【解析】ABC．磁体在线圈中来回运动，线圈切割磁感线，从而产生感应电流，使小灯泡发光，所以手摇电筒的工作原理是电磁感应现象，上下快速晃动时机械能转化为电能，故AC错误，B正确；
D．蓄电池充电时，消耗电能，获得化学能，故为蓄电池充电时将电能转化为化学能储存起来，故D错误。故选B。
14. 如图甲所示，用拉力F竖直向上匀速提升重720N的货物，货物移动的距离与时间的关系如图乙所示。动滑轮重80N，不计绳重和摩擦，则（ ）

A. 绳子自由端移动的速度为0.5m/sB. 拉力F为800N
C. 拉力F的功率为360WD. 动滑轮的机械效率为90%
【答案】D
【解析】A．由题意可知，根据得，货物的提升速度为
因动滑轮上有两股绳子承重，故绳子自由端的移动速度为
故A不符合题意；
B．不计绳重和轮与轴间的摩擦，卷扬机拉力为
故B不符合题意；
C．由得，拉力F的功率为
故C不符合题意；
D．由题意可得，该动滑轮的机械效率为
故D符合题意。故选D。
15. 如图所示电路，开关闭合后，灯不发光。用验电笔接触a、b、c、d四处时，氖管都发光。则故障可能是（ ）
A. 灯丝断了B. 灯短路了
C. 开关处断路D. 进户零线断路
【答案】D
【解析】A C．如图所示，如果灯丝断了或开关处断路，则用验电笔接触c、d两处时，氖管不会发光，故AC均不符合题目要求；
B．如图所示，如果灯短路了，开关处于闭合状态，则会造成火线与零线直接连通，电流很大，容易引发火灾，故B不符合题目要求；
D．根据如图所示家庭电路，若进户零线断路，开关处于闭合状态， 因a、b、c、d四处都与火线相连通，所以用验电笔接触这四处时氖管都会发光，故D符合题目要求。故选D
二、填空作图题（第16~22小题每空格1分，第23、24小题各2分，共25分）
16. 太空中的宇宙背景温度接近-270℃，我国科研人员研制了一种用于卫星保温的新型复合材料。若用这种材料制成与常规羽绒服同体积的外套，质量可减少40%，保温效果却能提升30%。由此可知该材料的________小，________差（填物质的物理属性）。
【答案】密度 ；导热性
【解析】与同款羽绒服相比，体积相同，质量可以减轻40%，即相同体积时，质量较小，密度等于质量和体积的比值，说明该材料的密度较小；保暖性可以提高30%，能在太空-270℃环境中使用，说明该材料导热性差。
17. 我国春秋末年的著作《考工记•辀人篇》有“劝登马力，马力既竭，辀（zhōu）犹能一取焉”的记载。意思是说，赶马车时，即使马对车不再施力了，车还能继续前进一段路。“马力既竭”后，马对车 ___________（选填“不做功”或“做功”）；车还能继续前进是因为车具有 ___________。
【答案】不做功 ；惯性
【解析】赶马车时，即使马对车不再施力了，车还能继续前进一段路，是因为车具有惯性，仍要保持原来的运动状态继续向前运动；车继续运动时，马对车没有力的作用，因此不做功。
18. 如图甲所示是一种新型手抛灭火弹，弹内装有干冰，将灭火弹投入火场，干冰快速________（填物态变化名称）成二氧化碳气体，同时________（吸收/放出）热量而达到快速灭火的效果。如图乙所示是声波灭火装置，该装置通过发出低频声波扑灭火焰，说明声音能传递________。
【答案】升华 ；吸收 ；能量
【解析】干冰是固态二氧化碳，在常温下处于气态，因此干冰会快速升华为二氧化碳气体，且该过程中会吸收热量达到快速灭火的效果。声音能够传递信息和能量，低音频发声灭火装置，通过发出30~60Hz的低频音波，能够在短短数秒之内扑灭火焰，说明声音能传递能量。
19. 2025年3月17日，科学家在酒泉卫星发射中心使用谷神星一号运载火箭，成功将云遥一号55~60星等8颗卫星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。如图所示，火箭工作时将燃料燃烧产生的________能转化为火箭的________能，该过程中能量的转化与汽油机的________（压缩/做功）冲程相同。
【答案】内 ；机械 ；做功
【解析】火箭工作时，燃料燃烧，推动火箭升空，将内能转化为火箭的机械能。火箭工作时能量的转化是将内能转化为机械能，热机在做功冲程中，也是将内能转化为机械能，因此和热机的做功冲程能量转化相同。
20. 如图所示是汽车司机不系安全带时，仪表盘上亮起的指示灯，如果系好安全带接通电路，指示灯就会熄灭。安全带在电路中相当于一个 ___________，它和指示灯在电路中应该是 ___________（填“串联”或“并联”）的。系好安全带时，指示灯应处于 ___________（填“断路”或“短路”）状态。
【答案】开关 ；并联 ；短路
【解析】因为系上安全带，指示灯不亮，解下安全带，指示灯亮，说明安全带能控制电路的通断，所以安全带相当于开关。由于系上安全带相当于开关闭合，灯不亮，解下安全带相当于断开开关，灯亮，说明此开关与指示灯并联。由于系上安全带相当于开关闭合，系好安全带时，灯不亮，相当于该开关将灯泡短路。
21. 我国自主研发的米波雷达能够有效探测隐形飞机，它使用的波信号的工作频率范围为3×107Hz~3×108Hz，该信号是________（电磁波/超声波/次声波），在空气中的传播速度约为________km/s。某型号雷达使用频率为2×108Hz的波信号，其周期为________s，若雷达发出信号后经8×10-5s接收到敌机反射信号，此时敌机距离雷达________km。
【答案】电磁波 ；3×105 ；5×10-9 ；12
【解析】电磁波可以在真空中传播，且电磁波能够传递信息。我国自主研发的米波雷达能够有效探测隐形飞机，这种雷达利用电磁波传递信息。电磁波在空气中的传播速度约3×108m/s=3×105km/s，周期和频率的关系为Tf=1，频率为2×108Hz的波信号，其周期为；电磁波在空气中的传播速度约3×108m/s，雷达发出信号后经8×10-5s接收到敌机反射信号，雷达信号传到敌机的时间为
此时敌机距离雷达的距离为s=vt=3×108m/s×4×10-5s=1.2×104m=12km
22. 物理兴趣小组设计了河水流速监测装置原理图，如图所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大，压强________（大/小），电压表示数________（变大/变小/不变），电流表示数________（变大/变小/不变），由此可知小组同学将________（电压/电流）表改装为流速表更能直观反映流速变化。
【答案】小 ；变小 ；变大 ；电流
【解析】根据流体压强与流速的关系可知，水流速度变大时，机翼状的探头上方流速大，压强小。据图可知，电路是定值电阻和变阻器串联，电压表测变阻器两端电压，机翼状的探头上方流速大，压强小，滑片会向上移动，变阻器接入电路中的阻值变小，总电阻变小，由可知，电路中的电流会变大，电流表的示数变大；根据串联分压原理可知，变阻器两端电压变小，电压表的示数变小。根据上述分析，水流速度变大时，电流表的示数变小，因此将电流表改装为流速表更能直观反映流速变化。
23. 如图所示，某清澈池塘底部有一物体A，站在岸边的小明（假设小明的眼睛在C处）看到物体在B处，请画出小明看到物体A的光路图。
【答案】见解析
【解析】来自物体A的光线斜射向眼睛时在水面发生折射，因折射角大于入射角，折射光线会偏向界面，人逆着折射光线看去，看到的是比实际位置偏高的虚像（B点）。故连接眼睛C点和像B点，与水面的交点即为入射点O，则AO为入射光线，OC为折射光线，如图：
24. 通电螺线管左侧放一条形磁体，周围分布磁感线如图所示。请图中标出：
（1）电源右侧的极性（用“+”或“-”表示）；
（2）在a点处用箭头标出磁感线的方向。
【答案】见解析
【解析】根据通电螺线管和条形磁体之间的磁感线可判断，通电螺线管的左端与条形磁体的右端是同名磁极，都是S极，根据安培定则可判断，电流从螺线管的左端流入右端流出，则电源的左侧为正极、右侧为负极；磁体周围的磁感线是从磁体N极出来，回到磁体的S极，所以a点的磁感线方向指向条形磁体的S极。如图所示：
三、解答探究题（第25小题5分，第26小题7分，第27小题11分，第28小题6分，第29小题7分，第30小题9分，共45分）计算型问题解答时要有必要的文字说明、公式和运算过程，直接写出结果的不能得分。
25. 小明有一个神奇的“恒温杯”，当杯内倒入沸水摇晃后，水温迅速降至58℃并长时间保持恒定。小明拆解了一个“恒温杯”，发现杯壁夹层中贮存有白色物质，为探究其原理，在试管中放部分白色物质用如图所示装置进行实验。
（1）用酒精灯加热该物质，某一时刻温度计示数如图所示，此时温度为______℃。每隔1min记录温度计示数，部分数据如下表；
（2）分析表格数据可知，该白色物质在熔化过程中吸热，温度______（变大/变小/不变）。由此可判断：“恒温杯”杯壁夹层中的白色物质有______（晶体/非晶体）的特性。当杯内倒入沸水后，水不断放出热量，温度降低，白色物质吸热温度升高。在白色物质由固态变为液态的过程中，温度______（大于/等于/小于）58℃，所以水温可以在一段时间内保持不变；
（3）取等质量、初温为65℃的该白色液态物质和水，用相同的酒精灯加热2min，测得白色物质温度为68℃，水温为66℃，此现象表明：吸收相同热量的白色物质和水，白色物质温度变化更显著，因此______（白色物质/水）的比热容大。
【答案】（1）56 （2）不变 ；晶体 ；等于 （3）水
【解析】【小问1】如图所示，温度计分度值为1℃，此时温度为56℃。
【小问2】分析表格数据可知，该白色物质在熔化过程中持续吸热，温度保持58℃不变，即有固定的熔点，所以“恒温杯”杯壁夹层中的白色物质是晶体；当杯内倒入沸水后，水不断放出热量，温度降低，白色物质吸热温度升高。在白色物质由固态变为液态即熔化的过程中，温度保持在熔点58℃不变。
【小问3】取等质量、初温为65℃的该白色液态物质和水，用相同的酒精灯加热相同的时间，吸收相同的热量，白色物质温度变化更显著，说明水的吸热能力强，比热容大。
26. 学科实践小组同学利用简易支架、金属螺母、两个相同的塑料量杯设计了如图所示的液体密度计。其使用步骤如下：ρ水=1×103kg/m3，g取10N/kg。
①在支架两端悬挂螺母，左右移动螺母使支架在水平位置平衡。
②将两个量杯对称挂于简易支架两侧使支架在水平位置平衡。
③在左侧量杯中倒100mL待测液体，在右侧量杯中加水至支架水平平衡后，即可将右侧量杯上的体积刻度转化成所测液体密度刻度。
（1）悬挂量杯前支架左端下沉，则可将左端螺母向_______（左/右）调节，直到横杆在水平位置平衡，对称挂上量杯注入液体后横杆水平平衡，此时左右两侧的液体_______相等。
（2）对液体密度计的右侧量杯进行密度标定后，密度值________（上小下大/上大下小）。
（3）左侧注入密度为1.4g/cm3的液体后，右侧注水的体积是多少？（通过计算说明）
（4）若在左侧加注待测液体时不慎超过100mL，将导致测量值________（>/ ；优秀
【解析】【小问1】悬挂量杯前支架左端下沉，说明左端较沉，则可将左端螺母向右调节，直到横杆在水平位置平衡；对称挂上量杯注入液体后横杆水平平衡，根据杠杆平衡条件F1L1=F2L2可知，此时左右两侧的液体重力相等，根据G=mg可知，液体的质量相等。
【小问2】对液体密度计的右侧量杯进行密度标定，
根据杠杆平衡条件可知ρ液V液=ρ水V水，则密度值
分析函数关系可知ρ刻度与V水成正比，所以密度值上大下小
【小问3】左侧注入密度为1.4g/cm3的液体后，液体的质量为m液=ρ液V液=1.4g/cm3×100cm3=140g
因为m水=m液，所以注水的体积
【小问4】若在左侧加注待测液体时不慎超过100mL，则m液（右侧为m水）的值会变大，V水的值也将会变大，由（2）中的密度值公式可知，将导致测量值大于真实值。由（2）知，ρ刻度与V水成正比，因此液体密度计的刻度有规律且均匀，应评为优秀。
27. 一个小灯泡上标有“3V■W”字样，额定功率模糊不清，为测定其额定功率，小明进行了以下探究。
（1）根据电路图甲，请以笔画线代替导线，完成实物图乙中剩余部分电路的连接。
（2）实验时，先将滑片移到________（A/B）端，再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线。电路可能存在的故障是________。
（3）排除故障后，小明测出小灯泡在不同电压下电流，第4次实验电流表示数如图丙所示，请将电流表示数填入下表。
（4）请根据小明的实验数据，在图丁中用描点法画出小灯泡的电流随电压变化的图像。观察图像还可发现该小灯泡的电阻________（是/不是）定值，原因是________。
（5）该小灯泡的额定功率是________W。
（6）实验结束后，小明又取一只与实验相同规格的小灯泡，接在如图戊所示的电路中，电源电压为4.5V，闭合开关，两灯发光，由图像丁推理可知：L1的实际功率为________W。
【答案】（1）见解析 （2）B ；灯泡的电功率过小 （3）0.2
（4）不是 ；灯泡的电阻随着温度的增加而增加 （5）0.81 （6）0.54
【解析】【小问1】根据电路图可知，电流表串联在电路中，电压表并联在电灯泡两侧，灯泡的额定电压为3V，所以电压表使用小量程，滑动变阻器遵循一上一下的连接方式，且滑片向A移动，阻值减小，所以上端连接D，下端连接A，据此作图：
【小问2】为了保护电路，在实验前，要将滑片的电阻移动到最大阻值处，即B端。再闭合开关S，发现小灯泡微弱发光，电流表有示数，电压表指针指向零刻度线。说明此时灯泡的电功率过小。
【小问3】据图可知，电流表的量程为0～0.6A，所以示数为0.2A。
【小问4】根据描点法作图：
据图可知，灯泡的U-I曲线不是一条经过原点的直线，所以灯泡的电阻不是定值，原因为灯泡的电阻随着温度的增加而增加。
【小问5】灯泡的额定电压为3V，电流为0.27A，根据电功率公式计算可知灯泡的额定电功率P=UI=3V×0.27A=0.81W
【小问6】两灯泡规格相同，串联进电路，所以分压效果相同，每个灯泡电压为2.25V，据图丁可知，此时通过灯泡的电流为0.24A，根据电功率公式计算灯泡的电功率P=UI=2.25V×0.24A=0.54W
28. 水暖电热毯采用水电分离设计，因其安全性高、供热均匀、舒适度高等特点成为部分人群御寒新宠。
①如图所示为某型号水暖电热毯示意图，使用时在主机内加入1.2L水，测得水的初温为10℃，设定加热温度为40℃，启动主机开始加热。
②主机将水加热后不断输送到软管内，当回水口温度达到设定温度则立即停止工作，用时7min。
已知，，主机加热水的效率为90%。
（1）求此过程中注入的水吸收的热量？
（2）求该水暖电热毯的加热功率？
【答案】（1）； （2）
【解析】【小问1】注入水的体积
注水的质量
水吸收的热量
【小问2】消耗的电能
水暖电热毯的加热功率
29. 某电吹风的简化电路图如图所示，、是电热丝，M是电动机，开关S闭合，、断开时吹冷风，通过电动机的电流为0.5A；S、闭合，断开时吹温风，的阻值为110Ω；S、、均闭合时吹热风，电吹风的总功率为1100W。求：
（1）吹冷风时电动机的功率；
（2）吹温风时电路中的总电流及工作1min消耗的总电能；
（3）的阻值。
【答案】（1） （2）2.5A，· （3）·
【解析】【小问1】由电路图可知，开关S闭合、S1、S2断开时，只有电动机M接入电路，此时吹冷风，通过电动机的电流为IM=0.5A，故由P=UI可得，吹冷风时电动机的功率为
【小问2】当S、S1闭合、S2断开时，电动机M与R1并联，此时电路的总电阻小于只闭合S时的总电阻，大于三个开关都闭合时的总电阻，由可知，此时电路中电功率处于中间挡，此时吹温风，由欧姆定律可得，此时流过电阻R1的电流为
故由并联电路中的电流规律可知，吹温风时电路中的总电流为
工作1min消耗的总电能
【小问3】S、S1、S2均闭合时，电动机M、R1、R2均并联，此时电路中总电阻最小，由可知，电路中电功率最大，吹热风，则此时电路中电流为
由并联电路电流特点可知，通过R2的电流为
电阻R2的阻值为
30. 如图甲所示“天鲲号”重型自航绞吸挖泥船，是我国自主研发的疏通航道、填海造陆领域的国之重器。它能利用绞刀将海底的土壤甚至是坚硬的岩石碾碎后混合成均匀泥浆吸入到舱内，并将其运出投掷到指定区域。
①空载的“天鲲号”静止时排开海水的体积为，如图乙所示。
②“天鲲号”吸入泥浆装满的储存舱，运送到指定排泥区，静止时排开海水的体积为，如图丙所示。求：（海水密度取，g取10N/kg）
（1）绞刀设计为锯齿状是通过_________来增大压强。
（2）空载的“天鲲号”的质量大小。
（3）储存舱内泥浆的密度。
【答案】（1）减小受力面积 （2）· （3）
【解析】【小问1】绞刀设计为锯齿状是在压力一定的情况下，通过减小受力面积来增大压强
【小问2】空载的“天鲲号”受到的浮力
因为船漂浮，所以重力大小等于浮力大小，即
空载的“天鲲号”的质量大小
【小问3】船满载时受到的浮力
船漂浮
船和泥浆的总质量
泥浆的质量
泥浆的密度时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
52
53
55
58
58
58
58
60
62
65
等级
待改进
良好
优秀
刻度分布
无规律
有规律但不均匀
有规律且均匀
实验次序
1
2
3
4
5
6
7
电压U/V
0
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0
0.09
0.16
___
0.23
0.25
0.27
