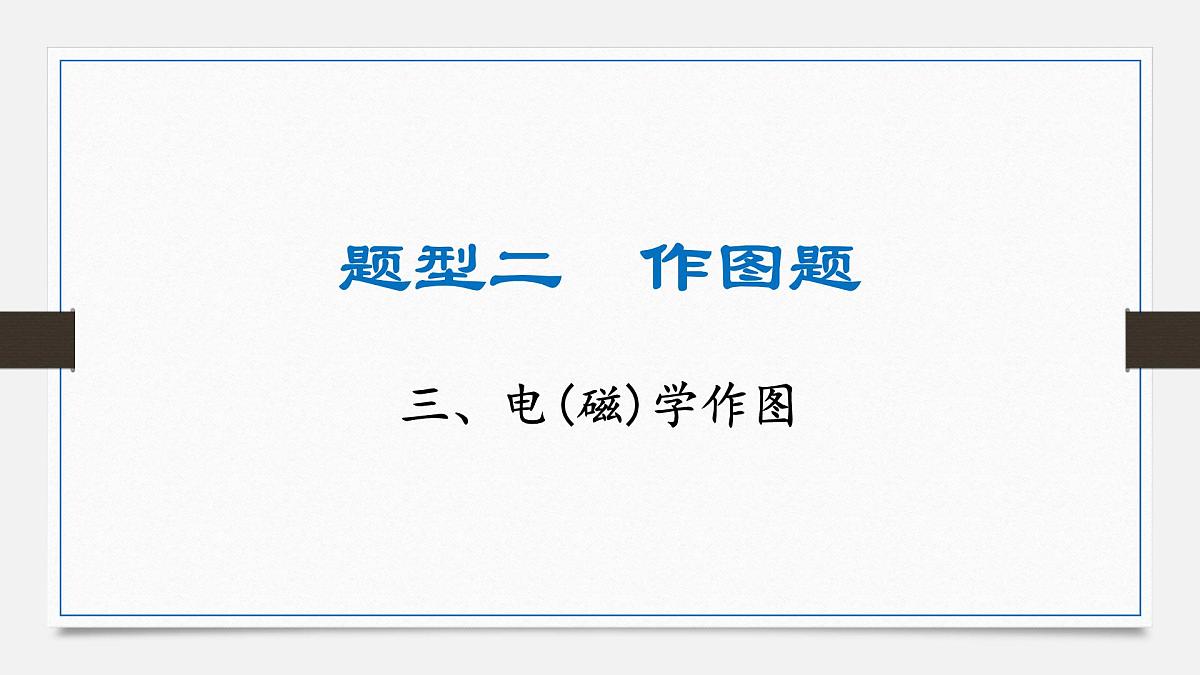

基础题型突破电(磁)学作图-2025年中考物理二轮复习专题训练课件PPT

展开

这是一份基础题型突破电(磁)学作图-2025年中考物理二轮复习专题训练课件PPT，共8页。
　画电路图或连接实物图(10年4考)

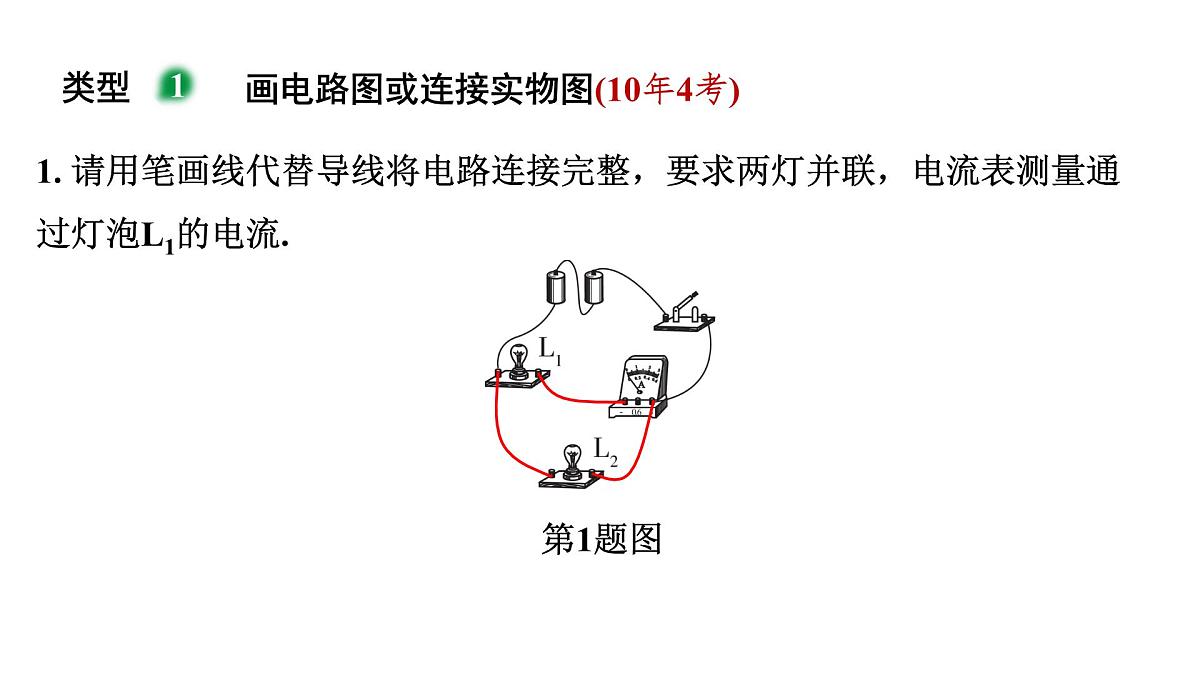

1. 请用笔画线代替导线将电路连接完整，要求两灯并联，电流表测量通过灯泡L1的电流.
2. 如图甲所示是“探究电流与电压关系”的电路图，请用笔画线代替导线将图乙未连接好的实物图连接完整(连线不要交叉).

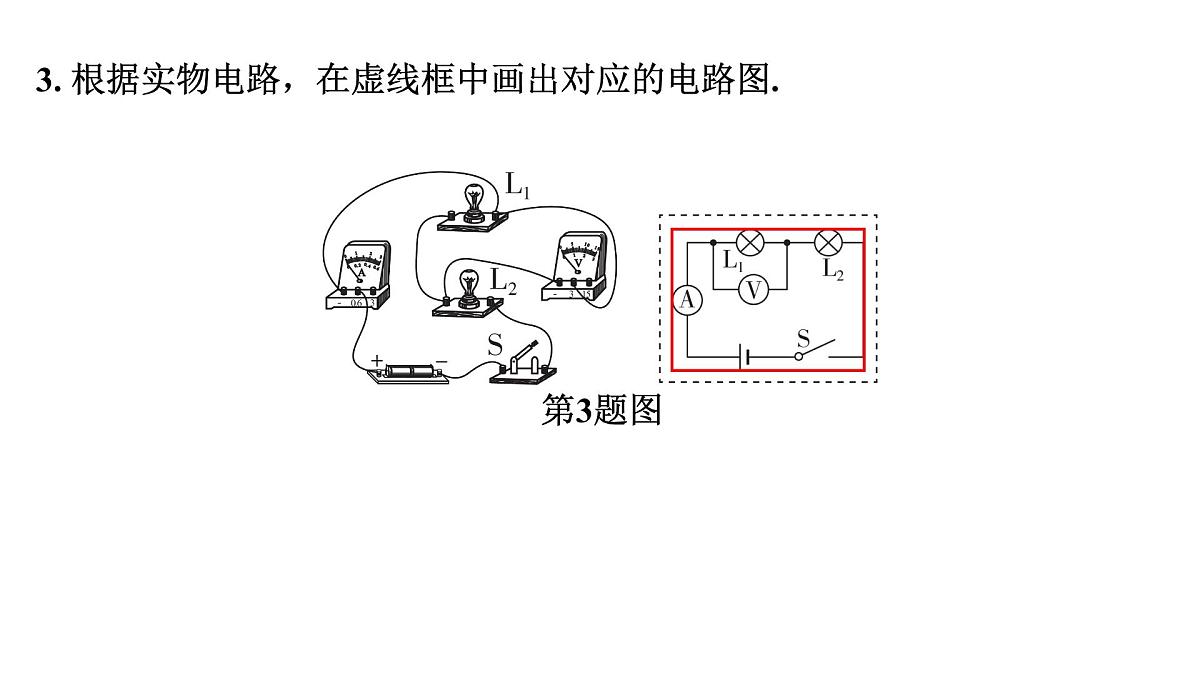

3. 根据实物电路，在虚线框中画出对应的电路图.
　电路设计作图[2021.17(3)、2017.29(2)]
4. 电吹风的主要工作元件是发热丝( )、电风扇( )及开关.闭合开关S1，电吹风即吹出风来；若同时还闭合S2，吹出热风；若只闭合S2，不吹风也不发热.请根据要求用笔画线代替导线，完成电路设计.
　家庭电路作图(10年4考)
5. 如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接入家庭电路中.
　电磁相关作图[2022.17(2)、2018.29(2)]
6. 如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，发现螺线管转动后静止时A端指向北方，B端指向南方，请在图中将小磁针N极涂黑，并标出螺线管中P点的电流方向.
