　画指定力的示意图(10年6考)

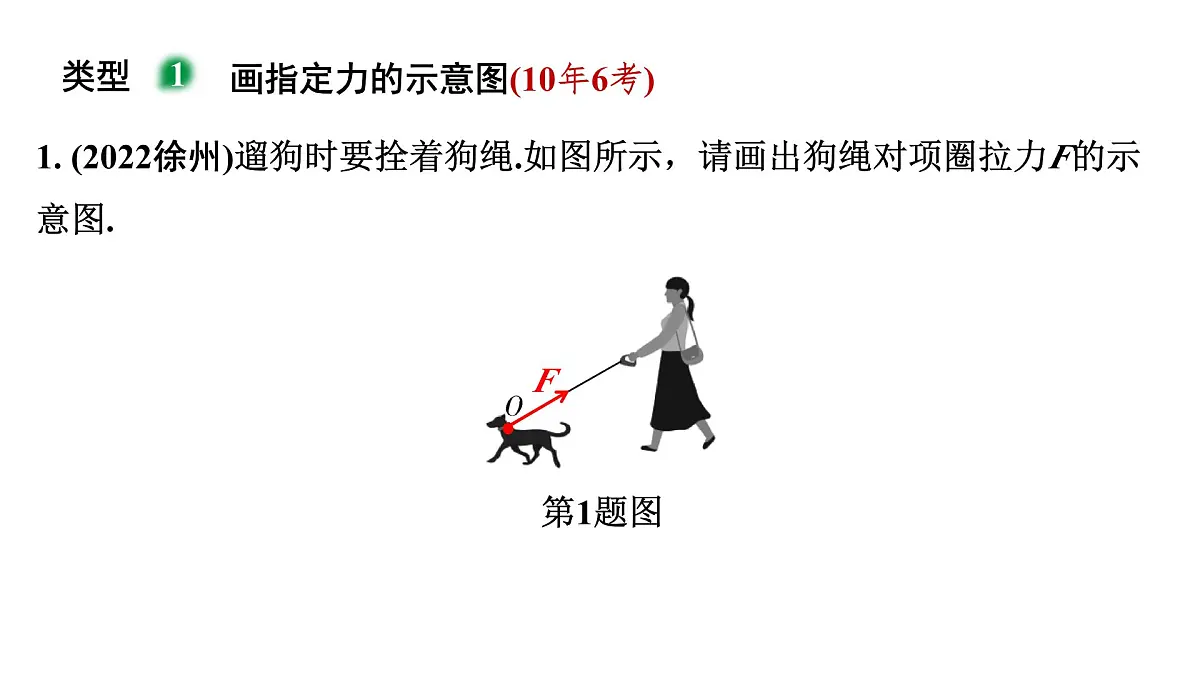

1. (2022徐州)遛狗时要拴着狗绳.如图所示，请画出狗绳对项圈拉力F的示意图.

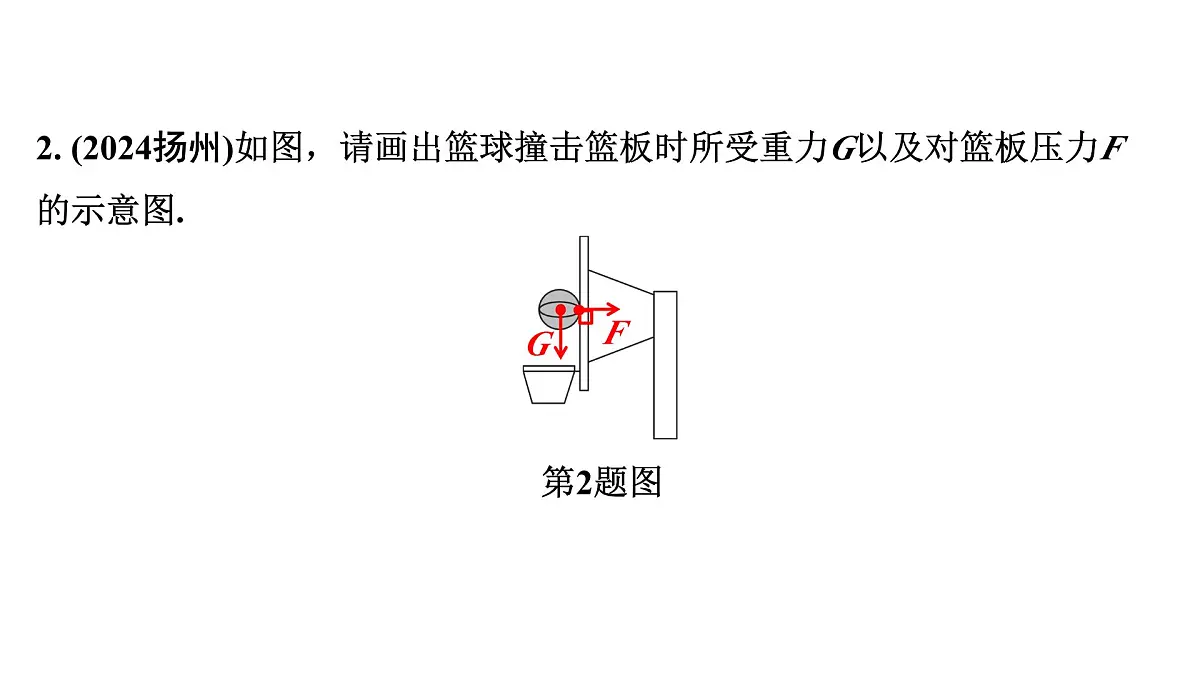

2. (2024扬州)如图，请画出篮球撞击篮板时所受重力G以及对篮板压力F的示意图.

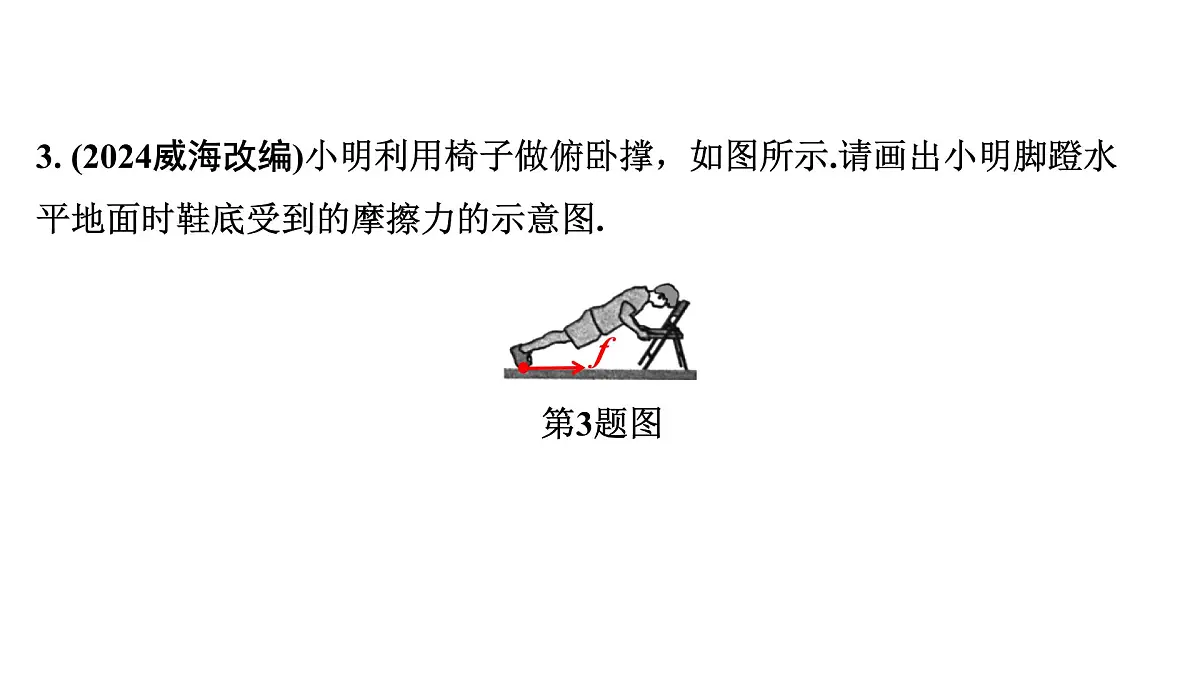

3. (2024威海改编)小明利用椅子做俯卧撑，如图所示.请画出小明脚蹬水平地面时鞋底受到的摩擦力的示意图.
　受力分析作图[2018.29(1)]
4. (2024铁一中曲江校区九模)如图所示，水中正在上浮的塑料球，请画出塑料球所受力的示意图(忽略球上浮过程中所受水的阻力).
5. 在车站广场上，常常看见人们将旅行包B平放在拉杆箱A上，如图所示.当用力推拉杆箱时，A、B一起做匀速直线运动.请画出此时B的受力示意图.
　杠杆作图(10年4考)
6. (2024成都)如图甲，小孟书桌上的折叠式台灯由底座、立杆和灯头组成.如图乙所示，灯头OAB可视作绕O点转动的杠杆，A点是灯头的重心，小孟用拉力F将灯头拉至图示位置.请在图乙中画出：①灯头受到的重力G的示意图；②拉力F的力臂L.
7. (2024高新一中六模)如图所示为电学实验中常用的闸刀开关，请画出闭合开关时施加在开关A端的最小力F及其力臂L.
