光的反射、折射作图(2024年河南、成都等省市考查)

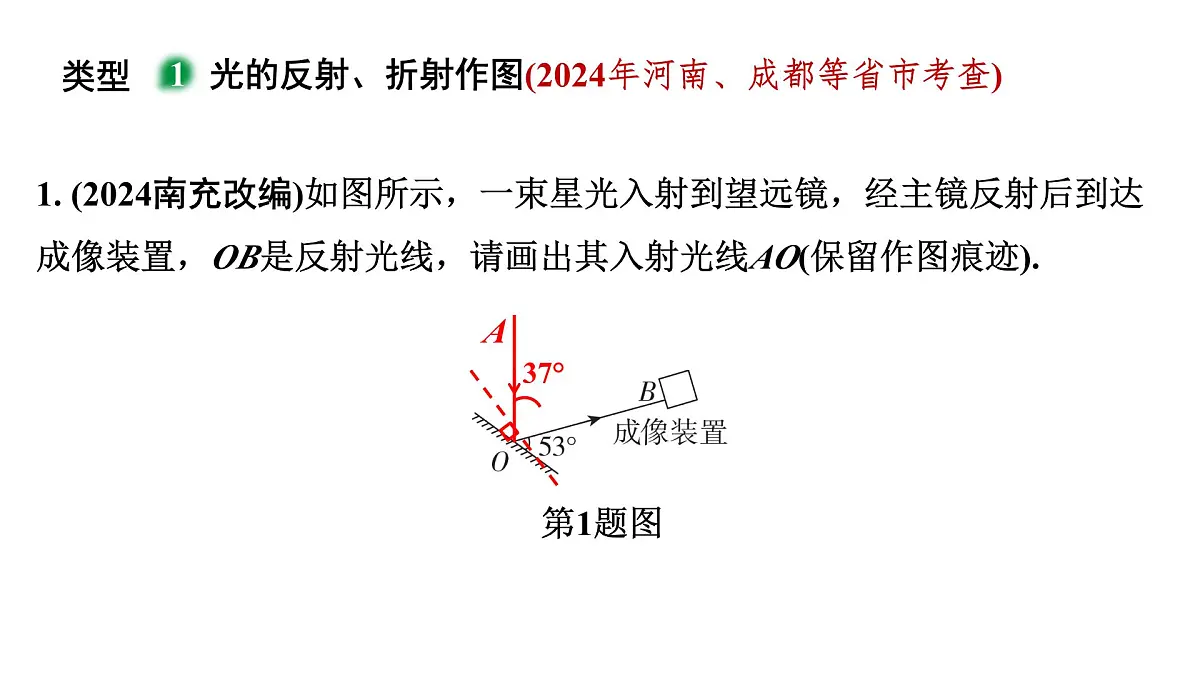

1. (2024南充改编)如图所示，一束星光入射到望远镜，经主镜反射后到达成像装置，OB是反射光线，请画出其入射光线AO(保留作图痕迹).

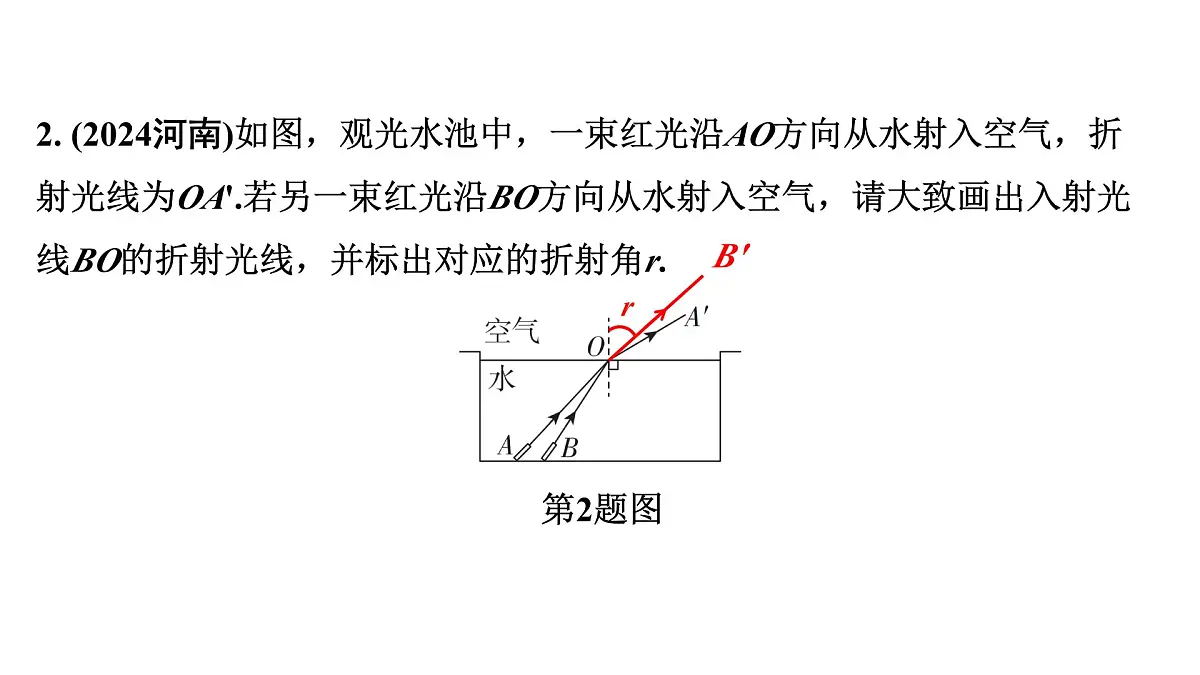

2. (2024河南)如图，观光水池中，一束红光沿AO方向从水射入空气，折射光线为OA'.若另一束红光沿BO方向从水射入空气，请大致画出入射光线BO的折射光线，并标出对应的折射角r.

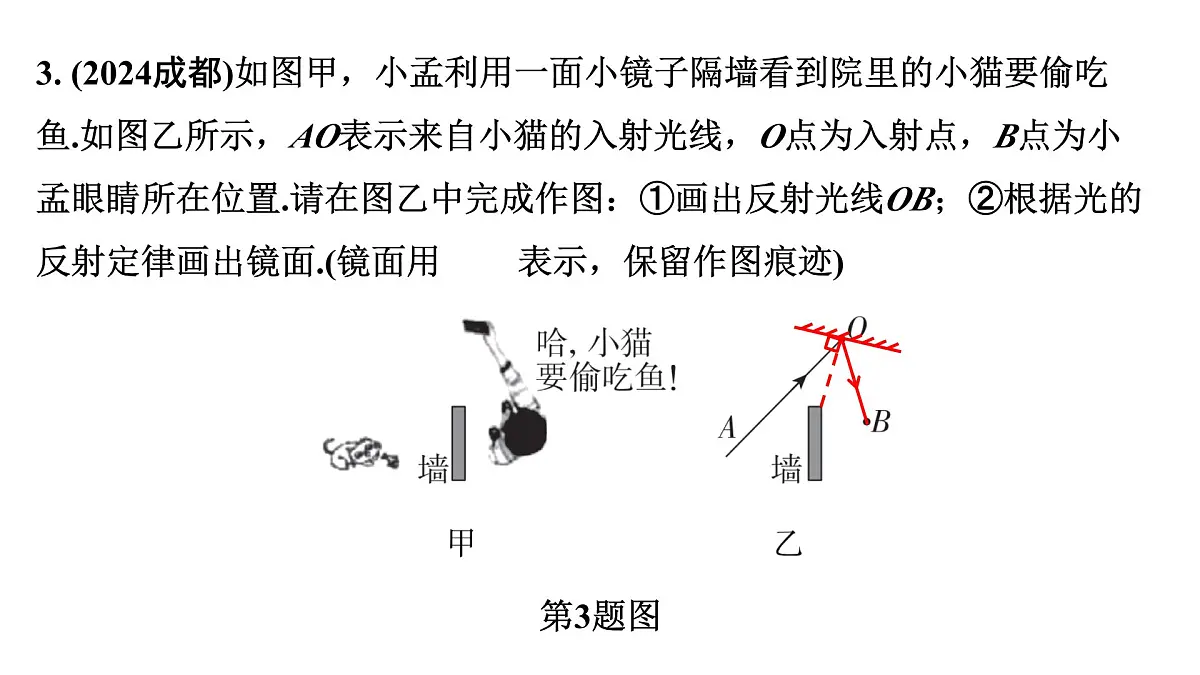

3. (2024成都)如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼.如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置.请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面.(镜面用 表示，保留作图痕迹)
　平面镜成像作图[2021.17(1)]
4. (2024深圳改编)如图所示，飞鸟(图中S)经过无背索斜拉桥.请帮助亮亮同学在图中画出：飞鸟S经水面反射形成的虚像S'.
5. (2024德阳)某实验小组利用如图所示的实验装置探究平面镜成像的特点，S'为烛焰上S点的像点，请在图中画出人眼看到像点S'的一条光路.
6. (2024自贡)如图，S'是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图.
　透镜作图[2023.17(1)、2015.29(1)]
7. (2024重庆B卷)在图中作出平行于主光轴的光线AB经透镜折射后的光线.
