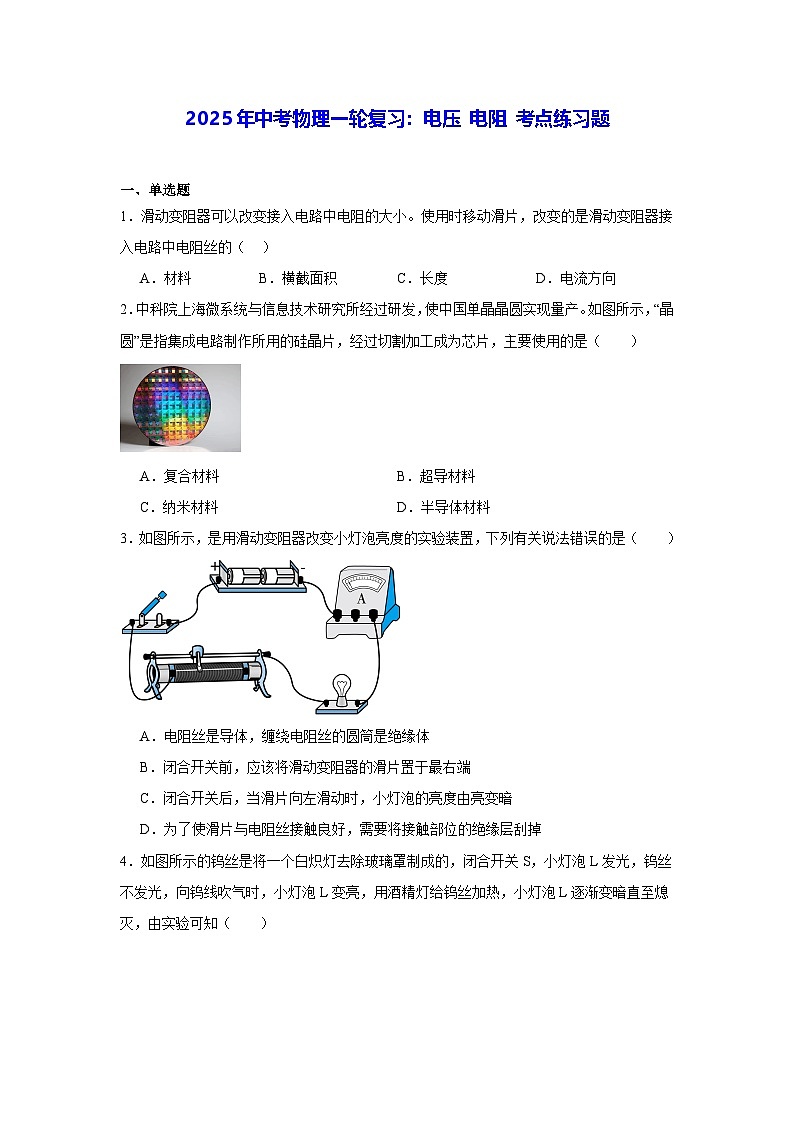

2025年中考物理一轮复习：电压 电阻 考点练习题（含答案解析）

这是一份2025年中考物理一轮复习：电压 电阻 考点练习题（含答案解析），共23页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
一、单选题
1．滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
2．中科院上海微系统与信息技术研究所经过研发，使中国单晶晶圆实现量产。如图所示，“晶圆”是指集成电路制作所用的硅晶片，经过切割加工成为芯片，主要使用的是（ ）
A．复合材料B．超导材料
C．纳米材料D．半导体材料
3．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（ ）
A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最右端
C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉
4．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
5．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（ ）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
6．如图所示是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（ ）
A．1个B．2个C．3个D．4个
7．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A．R1短路B．R2短路C．R1断路D．R2断路
8．如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
9．小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（ ）
A．b、cB．c、eC．c、dD．b、e
10．如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V，3VB．1.4V，1.6V
C．3V，1.4VD．3V，1.6V
二、填空题
11．如图所示，电阻箱的示数为 Ω，电流表的读数是 A，电压表的读数是 V。
12．如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的 能转化而来，若想让二极管更亮，可将多个水果 （选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有 特性。
13．在图所示电路中，闭合开关后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 V，灯L2两端电压为 V。
14．如图所示，闭合开关S后，两灯均发光，若要使两灯并联，则甲是 ，乙是 ；为了防止出现电源短路，甲、乙不能同时为 。（均选填“电流表”或“电压表”）
15．为了降低近视发生率，越来越多的学生选择使用护眼灯，学生们模拟护眼灯亮度可调的工作原理设计了如下图所示的电路。用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡发光，说明铅笔芯是 （选填“导体”、“半导体“或“绝缘体”）：固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明电阻大小跟连入电路中铅笔芯的 有关。
三、作图题
16．在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联。
17．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
( )
18．在如图所示的虚线框中填入电池和电压表的符号，使开关S闭合后成为串联电路，且电流方向符合图中箭头所示。
四、实验题
19．小明在探究“影响导体电阻大小的因素”的实验中，设计的实验电路如图甲。乙图中导线A、B、C长度相同，A、B、D横截面积相同，C横截面积较大。
（1）为判断a、b两点间导体电阻的大小，小明应注意观察电流表的示数，若电流表示数较大，表明接入a、b两点间导体电阻较 。老师指出该方案存在不足，你认为不足之处是 ；
（2）改进后，选用B、C两根导线是为了探究电阻大小跟导体 的关系，若接B时电流表示数比接C时小，可得到结论：材料、长度相同时， 。
20．在探究“影响导体电阻大小的因素”时，小明同学作出了如下猜想∶①导体的电阻可能与导体的长度有关；②导体的电阻可能与导体的横截面积有关；③导体的电阻可能与导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）小明同学设计的实验电路如图甲所示，在 M、N之间分别接上不同的电阻丝，通过观察电流表的示数来比较电阻的大小，此过程中用的实验方法是 ；
（2）为了验证上述猜想②，应该选用编号为 的两根电阻丝分别接入电路进行实验；
（3）分别将A和 B两根电阻丝接入图 甲电路 M、N之间，电流表的示数不相同，由此初步得到结论∶当横截面积和材料相同时，导体的电阻跟 有关；
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差偏大，解决这一问题的措施是 。
五、计算题
21．如图电路中，电源电压6V。开关闭合后， A示数为0.5A，A1示数为0.3A。求：
(1)灯L1两端的电压U1；
(2)通过灯L1的电流I1；
(3)通过灯L2的电流I2；
(4)灯L2两端的电压U2。.
22．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
六、综合题
23．学习了电学知识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。
（1）若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 性，要使二极管发光，金属片 （填“A“或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 能转化为电能；
（2）妈妈从市面上买回一个变光二极管，如图丙；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的 （填字母）；
（3）制作发光二极管的主要材料是 （填字母）。
A．绝缘体 B．导体
C．半导体 D．超导体
2025年中考物理一轮复习：电压 电阻 考点练习题·教师版
一、单选题
1．滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
【答案】C
【详解】导体的电阻受导体的材料、长度、横截面积、温度的影响；滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻。故C符合题意，ABD不符合题意。
故选C。
2．中科院上海微系统与信息技术研究所经过研发，使中国单晶晶圆实现量产。如图所示，“晶圆”是指集成电路制作所用的硅晶片，经过切割加工成为芯片，主要使用的是（ ）
A．复合材料B．超导材料
C．纳米材料D．半导体材料
【答案】D
【详解】硅具有金属和非金属的性质，是良好的半导体材料，在制作计算机芯片、太阳能电池的主要材料，所以芯片主要使用的是半导体材料，故ABC不符合题意，D符合题意。
故选D。
3．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（ ）
A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体
B．闭合开关前，应该将滑动变阻器的滑片置于最右端
C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗
D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉
【答案】C
【详解】A．滑动变阻器是一个可变的电阻，其线圈是利用电阻率大的合金制成的，是通过改变连入电路中电阻丝的长度来改变电阻的，所以，所电阻丝是导体，缠绕电阻丝的圆筒是绝缘体，故A正确，不符合题意；
B．使用滑动变阻器时，在闭合开关前，应该将滑动变阻器的滑片置于阻值最大处，由电路图知道，滑片置于最右端，故B正确，不符合题意；
C．由电路图知道，灯泡与滑动变阻器串联，闭合开关后，当滑片向左滑动时，接入电路的电阻减小，电路的电流增大，由P=I2R知道，小灯泡的功率逐渐变大，亮度由暗变亮，故C错误，符合题意；
D．滑动变阻器是通过改变连入电路中电阻丝的长度来改变电阻的，所以，为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉，故D正确，不符合题意。
故选C。

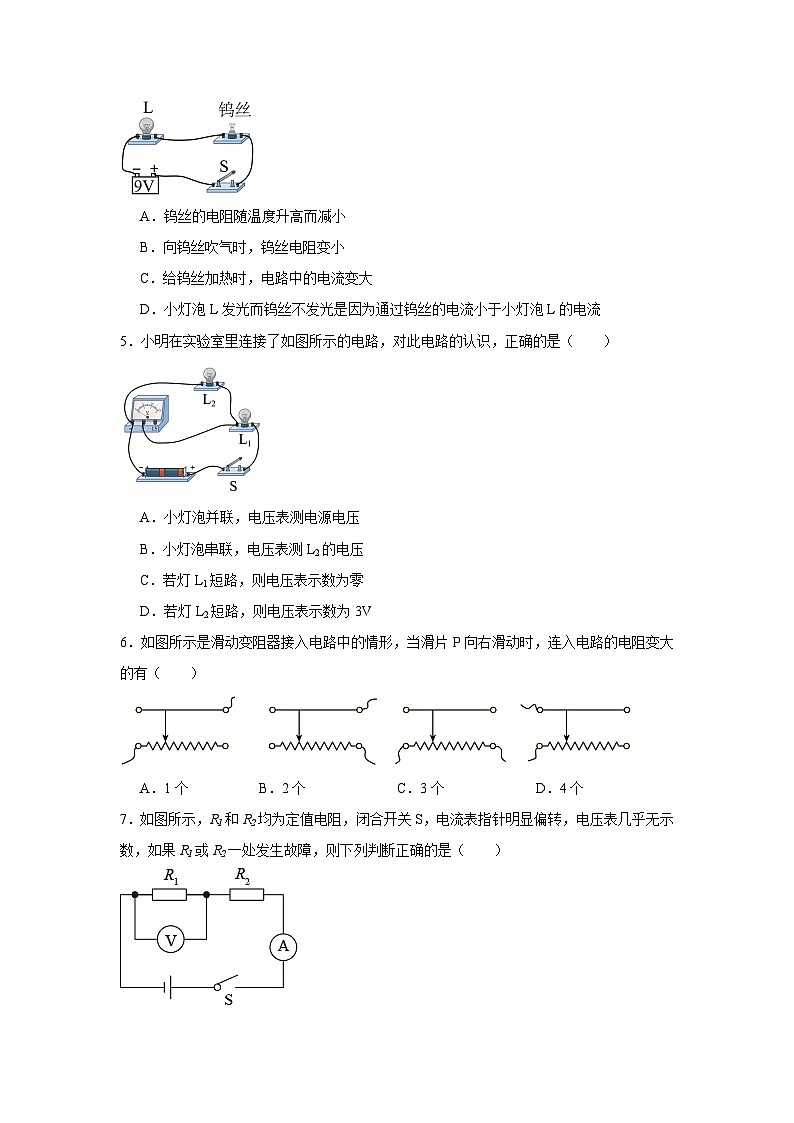

4．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（ ）
A．钨丝的电阻随温度升高而减小
B．向钨丝吹气时，钨丝电阻变小
C．给钨丝加热时，电路中的电流变大
D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
【答案】B
【详解】AC．用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大，故AC不符合题意；
B．闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故B符合题意；
D．由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故D不符合题意。
故选B。
5．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（ ）
A．小灯泡并联，电压表测电源电压
B．小灯泡串联，电压表测L2的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表示数为3V
【答案】B
【详解】AB．由电路图可知，灯泡L1、L2串联，电压表测量L2两端的电压，故A错误，B正确．
C．若灯L1短路，则电压表示数为电源电压，故C错误．
D．若灯L2短路，则电压表的示数为0，故D错误．
6．如图所示是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（ ）
A．1个B．2个C．3个D．4个
【答案】B
【详解】滑动变阻器正确接入电路的接线方法是“一上一下”，且滑片移动时，距离下面的接线柱越近，接入电路的电阻越小，越远越大。当滑片P向右滑动时，从左侧开始分析：第一个图，滑片距离下面的接线柱越来越远，电阻变大；第二个图，滑片距离下面的接线柱越来越近，电阻变小；第四个图，滑片距离下面的接线柱越来越远，电阻变大；第三个图导线都接在了下面的接线柱上，相当于一个定值电阻，接入电路的电阻不变，所以当滑片P向右滑动时，连入电路的电阻变大的有2个，故B符合题意，ACD不符合题意。
故选B。
7．如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（ ）
A．R1短路B．R2短路C．R1断路D．R2断路
【答案】A
【详解】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；
C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
故选A。
8．如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
【答案】B
【详解】A．若L1短路，电路中有电流，电流表有示数，L2亮，电压表测导线两端的电压，而导线两端的电压为0，即电压表无示数，与题意不符，故A不符合题意；
B．若L1断路，电路中无电流，电流表无示数，电压表能接到电源两端测电源电压，故电压表有示数且接近电源电压，与题意相符，故B符合题意；
C．若L2短路，电路中有电流，电流表有示数，L1亮，电压表测电源电压，有示数，与题意不符，故C不符合题意；
D．若L2断路，电路中无电流，电流表无示数，电压表不能接到电源两端测电源电压，故电压表无示数，与题意相符，故D不符合题意。
故选B。
9．小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用下表中哪两个导体进行实验探究（ ）
A．b、cB．c、eC．c、dD．b、e
【答案】D
【详解】探究导体电阻与长度的关系，要选择横截面积和材料与a相同，长度与a不同的导体，因此选b；探究导体电阻与横截面积的关系，要选择长度和材料与a相同，横截面积与a不同的导体，因此要选e，故D符合题意，ABC不符合题意。
故选D。
10．如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V，3VB．1.4V，1.6V
C．3V，1.4VD．3V，1.6V
【答案】B
【详解】由图知，当开关S1断开，S2接通时，两灯串联，电压表测电源电压，所以电源电压U=3V；当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压，即U2=1.6V，由串联电路的电压规律知，L1两端的电压
U1=U-U2=3V-1.6V=1.4V
故ACD不符合题意，B符合题意。
故选B。
二、填空题
11．如图所示，电阻箱的示数为 Ω，电流表的读数是 A，电压表的读数是 V。
【答案】 1106 0.26 2.9
【详解】[1]电阻箱的示数为
R=1×1000Ω+1×100Ω+6Ω=1106Ω
[2]图乙中，电流表选用小量程，分度值为0.02A，示数为0.26A。
[3]图丙中，电压表选用小量程，分度值为0.1V，示数为2.9V。
12．如图所示为某实验小组用铜片、锌片、水果和发光二极管组成的电路，二极管此时正在发光。二极管消耗的电能是由水果的 能转化而来，若想让二极管更亮，可将多个水果 （选填“串”或“并”）联接在电路中，现在只对调接在铜片和锌片上的导线，发现二极管不再发光，说明二极管具有 特性。
【答案】 化学 串 单向导电
【详解】[1]水果电池通过化学变化，将化学能转化为电能，二极管消耗的电能是由水果的化学能转化而来。
[2]一个水果电池产生的电压较低，为了提高总电压，根据串联电路电压的规律，可以将多个水果电池串联起来，总电压等于几个水果电池电压之和。
[3]水果电池的铜片一般为正极，锌片一般为负极，对调接在铜片和锌片上的导线，相当于改变了流入二极管电流方向，此时二极管不发光，表明电流无法通过，说明二极管具有单身导电性。
13．在图所示电路中，闭合开关后电压表V1的示数为2.5V，V的示数为4.5V，则电路的电源电压为 V，灯L2两端电压为 V。
【答案】 4.5 2
【详解】[1]由电路图知，两灯串联，电压表V测电源电压，V1测灯L1两端的电压，V2测灯L2两端的电压，所以电源电压为4.5V。
[2]据串联电路的电压特点得，灯L2两端电压
U2=U-U1=4.5V-2.5V=2V
14．如图所示，闭合开关S后，两灯均发光，若要使两灯并联，则甲是 ，乙是 ；为了防止出现电源短路，甲、乙不能同时为 。（均选填“电流表”或“电压表”）
【答案】 电流表 电压表 电流表
【详解】[1][2]若要使两灯并联，应使两灯分别在一条支路上，都接在电源两极之间，电流表可看作导线，电压表可看作断路，则甲是电流表，乙是电压表。
[3]为了防止出现电源短路，甲、乙不能同时为电流表，否则，电流可从电源正极出发，不经过任何用电器，直接流回电源负极。
15．为了降低近视发生率，越来越多的学生选择使用护眼灯，学生们模拟护眼灯亮度可调的工作原理设计了如下图所示的电路。用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡发光，说明铅笔芯是 （选填“导体”、“半导体“或“绝缘体”）：固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明电阻大小跟连入电路中铅笔芯的 有关。
【答案】 导体 长度
【详解】[1]如图所示的电路中，闭合开关后，小灯泡发光，说明电路中有电流通过，铅笔芯能导电，铅笔芯是导体。
[2]固定夹子A，左右移动夹子B，铅笔芯的长度发生变化，小灯泡的亮度会随着变化，这表明电路中的电流也发生变化，接入电路的电阻发生变化，铅笔芯的电阻大小与长度有关。
三、作图题
16．在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联。
【答案】
【详解】由题意可知，两电阻并联，因为在电路中，电流表相当于导线，需要串联在电路中，电压表的电阻很大，需要并联在电路上，所以下边的〇是电流表，上边的〇如果也是电流表，则将会导致电源短路，所以上边的〇应是电压表，此时两电阻并联，如图所示：
17．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
( )
【答案】
【详解】由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将直接连接在电源两极上，这样容易烧坏电流表，这种做法是绝对不允许的。因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：
。
18．在如图所示的虚线框中填入电池和电压表的符号，使开关S闭合后成为串联电路，且电流方向符合图中箭头所示。
【答案】
【详解】电压表需要并联接在电路中，所以左侧的方框为电压表，根据右侧电流的流向可知中间的框为电源且上端为正极，作图如下：
四、实验题
19．小明在探究“影响导体电阻大小的因素”的实验中，设计的实验电路如图甲。乙图中导线A、B、C长度相同，A、B、D横截面积相同，C横截面积较大。
（1）为判断a、b两点间导体电阻的大小，小明应注意观察电流表的示数，若电流表示数较大，表明接入a、b两点间导体电阻较 。老师指出该方案存在不足，你认为不足之处是 ；
（2）改进后，选用B、C两根导线是为了探究电阻大小跟导体 的关系，若接B时电流表示数比接C时小，可得到结论：材料、长度相同时， 。
【答案】 小 缺少保护电阻（或缺少滑动变阻器） 横截面积 横截面积越大，导体的电阻越小
【详解】（1）[1]由电路图可知，在a、b间接入导线时，就只有导线接入的简单电路，根据R=UI可知，电源电压不变，若电流表示数较大，说明电路中的电流大，则电阻较小。
[2]由图可知，该电路缺少保护电阻（或缺少滑动变阻器），当a、b间的电阻太小时，可导致电路中电流过大，烧坏电路元件（电流表）。
（2）[3]由乙图可知，B、C两根导线，材料相同、长度相同，横截面积不同，故探究电阻大小与横截面积的关系。
[4] 若接B导线时电流表示数比接C导线时小，说明B导线的电阻大，C导线的电阻小，而B、C两根导线，材料相同、长度相同，B导线的横截面积小于C的横截面积。所以可以得到的结论：材料、长度相同时，导体的横截面积越小，电阻越大。
20．在探究“影响导体电阻大小的因素”时，小明同学作出了如下猜想∶①导体的电阻可能与导体的长度有关；②导体的电阻可能与导体的横截面积有关；③导体的电阻可能与导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）小明同学设计的实验电路如图甲所示，在 M、N之间分别接上不同的电阻丝，通过观察电流表的示数来比较电阻的大小，此过程中用的实验方法是 ；
（2）为了验证上述猜想②，应该选用编号为 的两根电阻丝分别接入电路进行实验；
（3）分别将A和 B两根电阻丝接入图 甲电路 M、N之间，电流表的示数不相同，由此初步得到结论∶当横截面积和材料相同时，导体的电阻跟 有关；
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样会导致实验误差偏大，解决这一问题的措施是 。
【答案】 转换法 A、C 导体的长度 电流表改用小量程
【详解】（1）[1]实验中，在M、N之间分别接上不同的导体，通过观察电流表的示数来比较电阻的大小，这是转换法的应用。
（2）[2]要验证猜想②：导体的电阻与导体的横截面积有关，应控制导体的材料与长度相同，而横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验。
（3）[3]分别将A和B两电阻丝接入电路中M、N两点间时，两电阻丝的材料和横截面积相同，长度不同，所以探究的是电阻与长度的关系，此时的电流表的示数不相同，说明电阻不同，结论为：当横截面积和材料相同时，导体的电阻跟长度有关。
（4）[4]由图乙所示电流表可知，电流表的示数为0.4A，没有超过0.6A。造成电流表指针偏转过小的原因是由于电流表使用了大量程，为减小实验误差，将电流表换用小量程测量。
五、计算题
21．如图电路中，电源电压6V。开关闭合后， A示数为0.5A，A1示数为0.3A。求：
(1)灯L1两端的电压U1；
(2)通过灯L1的电流I1；
(3)通过灯L2的电流I2；
(4)灯L2两端的电压U2。.
【答案】(1) 6V；(2)0.3A；(3) 0.2A；(4)6V
【详解】由图可知，S闭合时，灯泡L1L2并联，电流表A1测量L1电流，电流表A测量干路总电流。
(1)由并联电路电压规律可知
U1=U=6V
(2)电流表A1测量L1电流，A1表示数为0.3A，所以通过灯L1的电流I1
I1=IA1=0.3A
(3)电流表A测量干路总电流，电流表A的示数为0.5A，即干路电流为0.5A，则由并联电路中的电流规律可知，通过灯L2的电流I2为
I2=I−I1=0.5A−0.3A=0.2A
(4)由并联电路电压规律可知，灯L2两端的电压U2
U2=U=6V
答：(1)灯L1两端的电压U1为6V，
(2)通过灯L1的电流I1为0.3A；
(3)通过灯L2的电流I2为0.2A；
(4)灯L2两端的电压U2为6V。
22．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
【答案】（1）1.3V；（2）1.7V；（3）3V；（4）3V
【详解】解：（1）根据V1的图示可知，量程为0~3V，分度值为0.1V，示数为1.3V，因此L1两端的电压U1是1.3V；
（2）根据V2的图示可知，量程为0~3V，分度值为0.1V，示数为1.7V，因此L2两端的电压U2是1.7V；
（3）由于两灯泡串联，根据串联电路两端电压等于各部分电压之和，可知L1、L2串联的总电压
U=U1+U2=1.3V+1.7V=3V
（4）电源电压等于L1、L2串联的总电压，所以电源电压是3V。
答：（1）L1两端的电压U1是1.3V；
（2）L2两端的电压U2是1.7V；
（3）L1、L2串联的总电压U是3V；
（4）电源电压是3V。
六、综合题
23．学习了电学知识后，小刚对水果电池和发光二极管都非常感兴趣，如图甲所示，他把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。
（1）若把图甲中的电压表换为图乙中的二极管，由于发光二极管具有 性，要使二极管发光，金属片 （填“A“或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把 能转化为电能；
（2）妈妈从市面上买回一个变光二极管，如图丙；通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的 （填字母）；
（3）制作发光二极管的主要材料是 （填字母）。
A．绝缘体 B．导体
C．半导体 D．超导体
【答案】 单向导电 B 化学 C C
【详解】（1）[1][2][3]因为二极管具有单向导电性，电流要从电压表正接线柱流入，从负接线柱流出，A为水果电池的正极，B为水果电池的负极，因当电流从“+”极流入时二极管能通电且发光，故金属片B要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为电能。
（2）[4]当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，所以C图正确，故ABD不符合题意，C符合题意。
故选C。
（3）[5]制作发光二极管的主要材料是半导体，故ABD不符合题意，C符合题意。
故选C。
