中考物理一轮复习强化训练——电压电阻 (含答案)

这是一份中考物理一轮复习强化训练——电压电阻 (含答案)，共15页。试卷主要包含了下列说法中正确的是，24 变大等内容，欢迎下载使用。

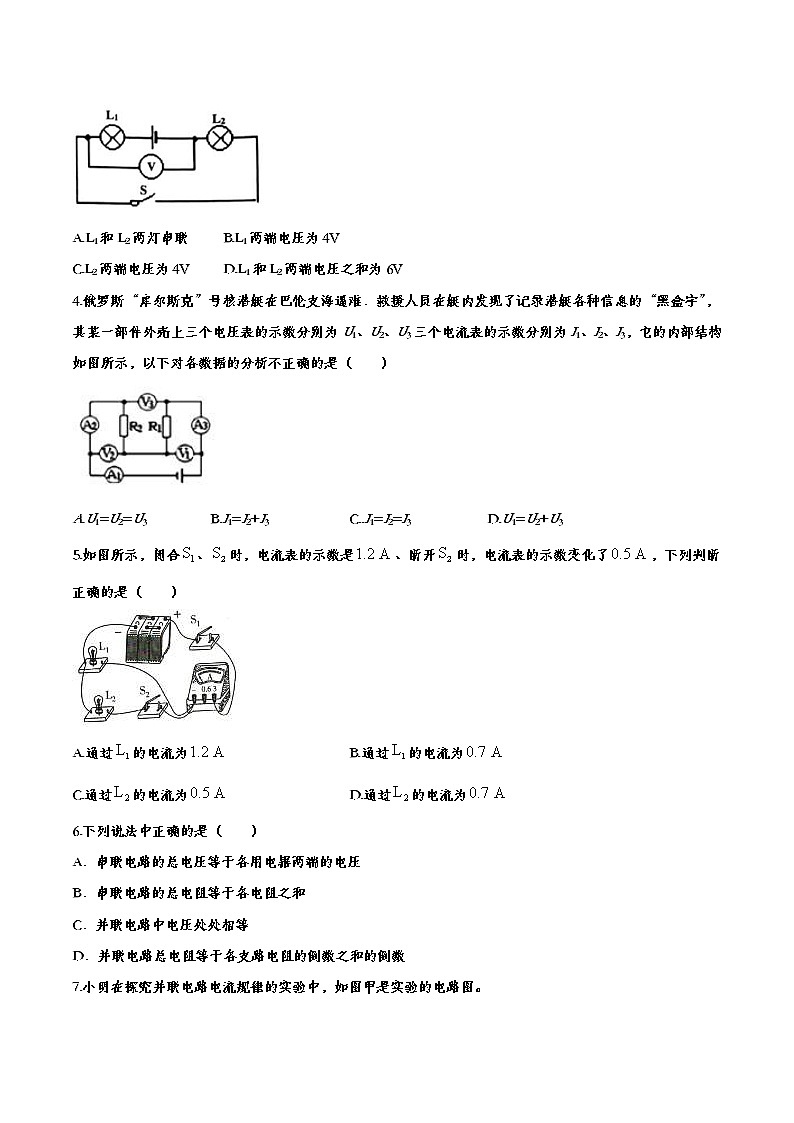

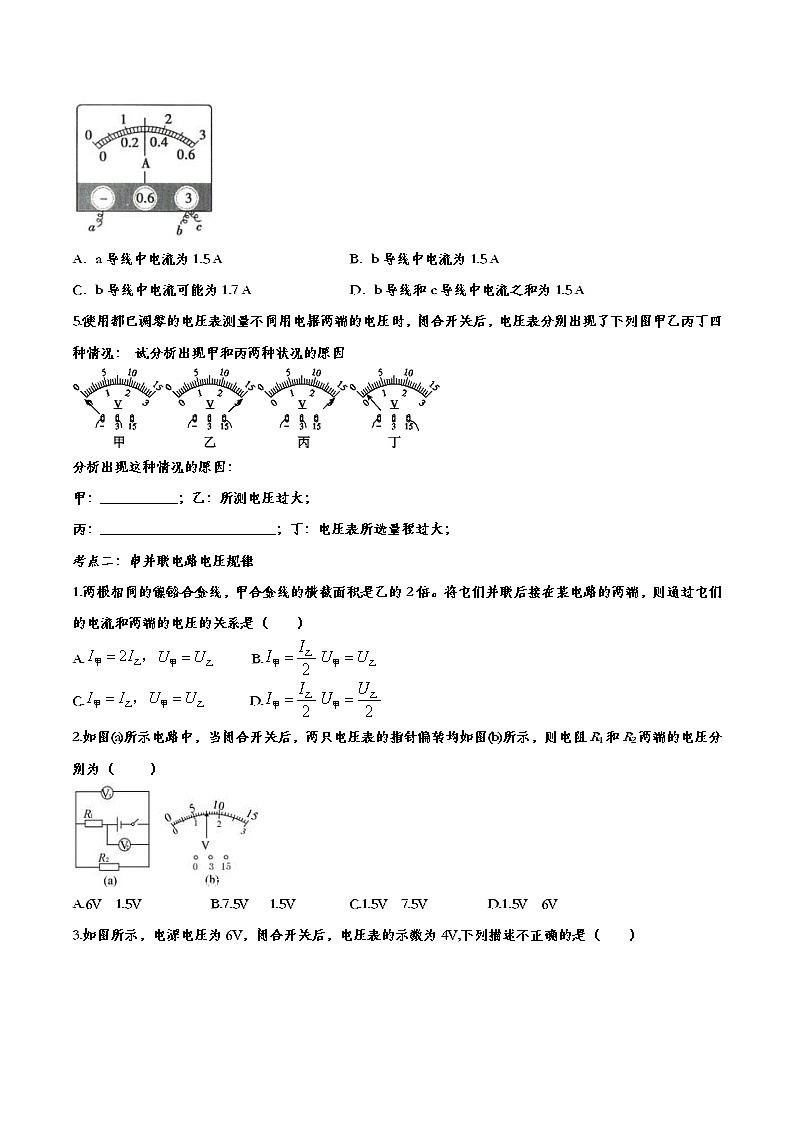

中考物理章节强化训练——电压电阻考点一：电压、电压表1.学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（    ）A.控制变量法 B.类比法 C.比较法 D.等效替代法2.下图能正确测出灯泡L2两端电压的电路是（    ）3.如图所示，当开关合后，下列说法正确的是（    ）A.灯被短路       B.电压表可测出灯两端的电压C.电流表测的是灯的电流      D.电流表测的是灯的电流4.在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（    ）A．a导线中电流为1.5 A B．b导线中电流为1.5 AC．b导线中电流可能为1.7 A D．b导线和c导线中电流之和为1.5 A5.使用都已调零的电压表测量不同用电器两端的电压时，闭合开关后，电压表分别出现了下列图甲乙丙丁四种情况： 试分析出现甲和丙两种状况的原因分析出现这种情况的原因：甲：___________；乙：所测电压过大；丙：_________________________；丁：电压表所选量程过大；考点二：串并联电路电压规律1.两根相同的镍铬合金线，甲合金线的横截面积是乙的2倍。将它们并联后接在某电路的两端，则通过它们的电流和两端的电压的关系是（    ）A.      B.C.       D.2.如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为（     ）A.6V  1.5V B.7.5V   1.5V C.1.5V  7.5V D.1.5V  6V3.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V,下列描述不正确的是（    ）A.L1和L2两灯串联     B.L1两端电压为4VC.L2两端电压为4V     D.L1和L2两端电压之和为6V4.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒字”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析不正确的是（    ）A.U1=U2=U3 B.I1=I2+I3 C..I1=I2=I3 D.U1=U2+U35.如图所示，闭合、时，电流表的示数是、断开时，电流表的示数变化了，下列判断正确的是（    ）A.通过的电流为 B.通过的电流为C.通过的电流为 D.通过的电流为6.下列说法中正确的是（    ）A．串联电路的总电压等于各用电器两端的电压B．串联电路的总电阻等于各电阻之和C．并联电路中电压处处相等D．并联电路总电阻等于各支路电阻的倒数之和的倒数7.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。（3）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是____________。（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。考点三：影响电阻大小的因素1.下列做法中，可以使电阻丝阻值增大的是（　　）A.将电阻丝对折 B.将电阻丝拉长C.使通过电阻丝的电流变大 D.增加电阻丝两端电压2.下列材料中符合远距离输送电能要求并最具有应用前景的是（   ）A.铝质材料 B.超导体材料C.纳米材料 D.半导体材料3.有一段电阻为的导线，把它对折起来作为一条导线使用，电阻是多少？如果把它均匀地拉长到原来的两倍，电阻又是多少？（    ）A.对折电阻8欧，拉长电阻B.对折电阻 ，拉长电阻C.对折电阻 ，拉长电阻D.对折电阻，拉长电阻4.如图所示，和是由同种材料制成的长度相同、横截面积不同的导体，将它们串联后连入电路中。比较通过它们的电流和电阻的大小，则下列说法正确的是（    ）A．    B．    C．     D．5.一段长的电阻丝，下列做法能使它的电阻减小的是（    ）A．对折      B．长度拉伸为原来的2倍C．剪掉一半  D．外表涂上绝缘材料6.在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。（4）实验过程中主要运用的物理学研究方法是______。考点四：滑动变阻器及其使用1.如图是小红用伏安法测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（    ）A.变阻器R开路 B.灯L开路 C.变阻器R短路 D.灯L短路2.如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是（    ）3.如图所示，A为导线，BM，CN为两根相同的电阻丝，下列说法正确的是（    ）A.S和A接触，P向右移动，灯泡变暗B.S和B接触，P向右移动，灯泡亮度不变C.S和C接触，P向左移动，灯泡变亮D.S和C接触，P向右移动，灯泡亮度变暗4.如图所示是一种自动测定油箱内油面高度的装置，是定值电阻，是滑动变阻器，它的金属片是杠杆的一端，从油量表（即电流表）指针所指的刻度就可以知道油箱内油面的高度，它的工作过程是（    ）A．油面高，油量表指针偏转较小B．油面高，油量表指针偏转较大C．油面低，油量表指针偏转较小D．油面低，油量表指针偏转较大5.如图是一大型电子地磅的电路图。图中电源电压恒定，电阻R是固定电阻。R0是压力传感器，其电阻随压力的增加而减小。电流表和电压表可安装在两个不同地方，让两个不同地方的工作人员通过电压或电流的变化来判断物体的质量。开关S闭合后，当地磅上的重物增加时，下列说法正确的是（　　）A．电流表示数增大 B．电流表示数减小C．电压表示数增大 D．电压表示数减小6.如图所示是小雨和另一位同学在探究“怎样用变阻器改变小灯泡的亮度”实验中的实物电路连接图.其中小灯泡标有“2.5V 0.3A”字样，滑动变阻器标有“1A”字样，则：（1）滑动变阻器的铭牌“1A”的含义是________.（2）正当小雨准备闭合开关进行实验时，另一位同学发现了该实验电路连接有错误，他及时地阻止了小雨的操作，请你指出该电路连接中的错误或不恰当的地方。①_______________.②_______________.                     中考物理章节强化训练——电压电阻参考答案考点一：电压、电压表1.学习电压时，一般我们可以通过用“水压”来加以理解，这种科学方法属于（    ）A.控制变量法 B.类比法 C.比较法 D.等效替代法【答案】B2.下图能正确测出灯泡L2两端电压的电路是（    ）【答案】D3.如图所示，当开关合后，下列说法正确的是（    ）A.灯被短路       B.电压表可测出灯两端的电压C.电流表测的是灯的电流      D.电流表测的是灯的电流【答案】BD4.在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，下列说法正确的是（    ）A．a导线中电流为1.5 A B．b导线中电流为1.5 AC．b导线中电流可能为1.7 A D．b导线和c导线中电流之和为1.5 A【答案】AD5.使用都已调零的电压表测量不同用电器两端的电压时，闭合开关后，电压表分别出现了下列图甲乙丙丁四种情况： 试分析出现甲和丙两种状况的原因分析出现这种情况的原因：甲：___________；乙：所测电压过大；丙：_________________________；丁：电压表所选量程过大；【答案】正负接线柱接反   电压表所选量程过小考点二：串并联电路电压规律1.两根相同的镍铬合金线，甲合金线的横截面积是乙的2倍。将它们并联后接在某电路的两端，则通过它们的电流和两端的电压的关系是（    ）A.      B.C.       D.【答案】A2.如图(a)所示电路中，当闭合开关后，两只电压表的指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为（     ）A.6V  1.5V B.7.5V   1.5V C.1.5V  7.5V D.1.5V  6V【答案】A3.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V,下列描述不正确的是（    ）A.L1和L2两灯串联     B.L1两端电压为4VC.L2两端电压为4V     D.L1和L2两端电压之和为6V【答案】B4.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒字”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析不正确的是（    ）A.U1=U2=U3 B.I1=I2+I3 C..I1=I2=I3 D.U1=U2+U3【答案】ABD5.如图所示，闭合、时，电流表的示数是、断开时，电流表的示数变化了，下列判断正确的是（    ）A.通过的电流为 B.通过的电流为C.通过的电流为 D.通过的电流为【答案】BC6.下列说法中正确的是（    ）A．串联电路的总电压等于各用电器两端的电压B．串联电路的总电阻等于各电阻之和C．并联电路中电压处处相等D．并联电路总电阻等于各支路电阻的倒数之和的倒数【答案】BCD7.小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。（3）他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是____________。（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。【答案】（1）断开开关   （2）L1断路   （3）正负接线柱接反   0.24   （4）应多次实验，寻找普遍规律;（5）变大考点三：影响电阻大小的因素1.下列做法中，可以使电阻丝阻值增大的是（　　）A.将电阻丝对折 B.将电阻丝拉长C.使通过电阻丝的电流变大 D.增加电阻丝两端电压【答案】B2.下列材料中符合远距离输送电能要求并最具有应用前景的是（   ）A.铝质材料 B.超导体材料C.纳米材料 D.半导体材料【答案】B3.有一段电阻为的导线，把它对折起来作为一条导线使用，电阻是多少？如果把它均匀地拉长到原来的两倍，电阻又是多少？（    ）A.对折电阻8欧，拉长电阻B.对折电阻 ，拉长电阻C.对折电阻 ，拉长电阻D.对折电阻，拉长电阻【答案】B4.如图所示，和是由同种材料制成的长度相同、横截面积不同的导体，将它们串联后连入电路中。比较通过它们的电流和电阻的大小，则下列说法正确的是（    ）A．    B．    C．     D．【答案】BC5.一段长的电阻丝，下列做法能使它的电阻减小的是（    ）A．对折      B．长度拉伸为原来的2倍C．剪掉一半  D．外表涂上绝缘材料【答案】AC6.在温度一定时，小明要探究决定导体电阻大小的因素。下表给出可供选择的各种导体，请回答下列问题。（1）选择3、6两根导体进行对比，是为了研究导体电阻大小与______是否有关。（2）选择6和______两根导体进行对比，是为了研究导体电阻大小与长度的关系，还可以选择______导体做此实验。（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______（填写导体的代号）。（4）实验过程中主要运用的物理学研究方法是______。【答案】1）材料   （2）7   4、5   （3）1、2   （4）控制变量法考点四：滑动变阻器及其使用1.如图是小红用伏安法测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（    ）A.变阻器R开路 B.灯L开路 C.变阻器R短路 D.灯L短路【答案】A2.如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是（    ）【答案】A3.如图所示，A为导线，BM，CN为两根相同的电阻丝，下列说法正确的是（    ）A.S和A接触，P向右移动，灯泡变暗B.S和B接触，P向右移动，灯泡亮度不变C.S和C接触，P向左移动，灯泡变亮D.S和C接触，P向右移动，灯泡亮度变暗【答案】AB4.如图所示是一种自动测定油箱内油面高度的装置，是定值电阻，是滑动变阻器，它的金属片是杠杆的一端，从油量表（即电流表）指针所指的刻度就可以知道油箱内油面的高度，它的工作过程是（    ）A．油面高，油量表指针偏转较小B．油面高，油量表指针偏转较大C．油面低，油量表指针偏转较小D．油面低，油量表指针偏转较大【答案】BC5.如图是一大型电子地磅的电路图。图中电源电压恒定，电阻R是固定电阻。R0是压力传感器，其电阻随压力的增加而减小。电流表和电压表可安装在两个不同地方，让两个不同地方的工作人员通过电压或电流的变化来判断物体的质量。开关S闭合后，当地磅上的重物增加时，下列说法正确的是（　　）A．电流表示数增大 B．电流表示数减小C．电压表示数增大 D．电压表示数减小【答案】AC6.如图所示是小雨和另一位同学在探究“怎样用变阻器改变小灯泡的亮度”实验中的实物电路连接图.其中小灯泡标有“2.5V 0.3A”字样，滑动变阻器标有“1A”字样，则：（1）滑动变阻器的铭牌“1A”的含义是________.（2）正当小雨准备闭合开关进行实验时，另一位同学发现了该实验电路连接有错误，他及时地阻止了小雨的操作，请你指出该电路连接中的错误或不恰当的地方。①_______________.②_______________.【答案】（1）滑动变阻器最大电阻为20Ω，允许通过的最大电流为1A（2）正负接线柱接反   滑动变阻器同时接下面两个接线柱
