物理人教版 (2019)第五章 传感器2 常见传感器的工作原理及应用课文配套课件ppt

这是一份物理人教版 (2019)第五章 传感器2 常见传感器的工作原理及应用课文配套课件ppt，共33页。PPT课件主要包含了新课导入，光敏电阻，PART01，金属热电阻和热敏电阻，PART02，电阻应变片，PART3，思维拓展，PART4，课堂总结等内容，欢迎下载使用。

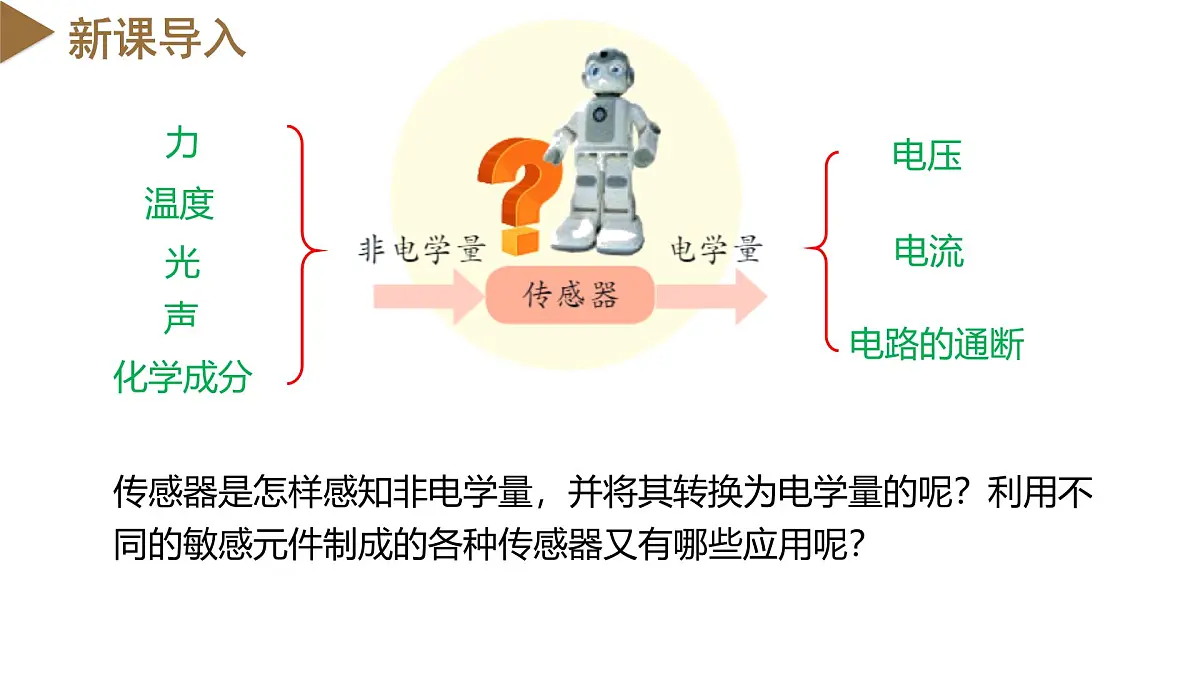

传感器是怎样感知非电学量，并将其转换为电学量的呢？利用不同的敏感元件制成的各种传感器又有哪些应用呢？

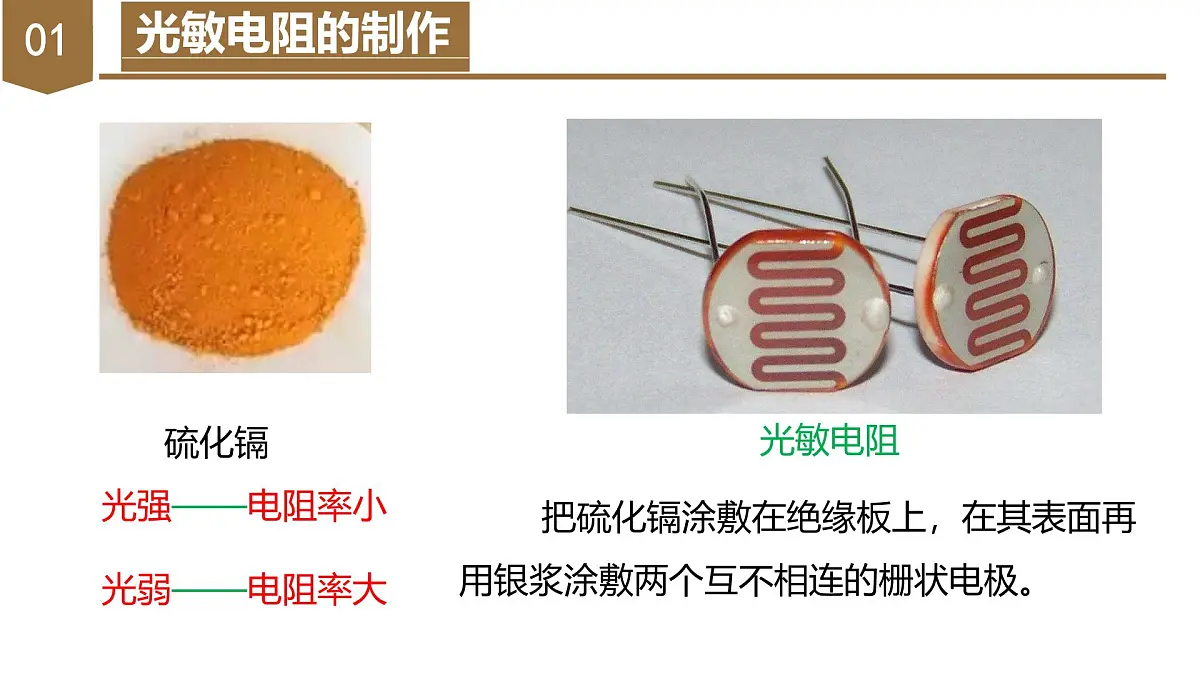

把硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极。

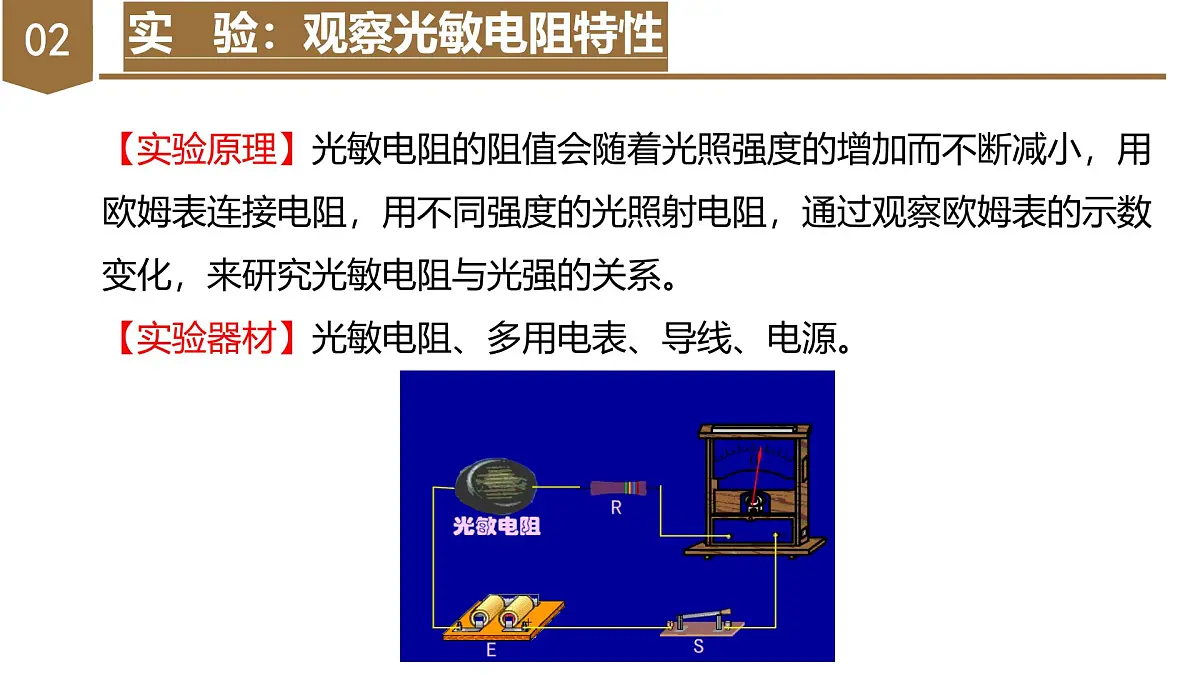

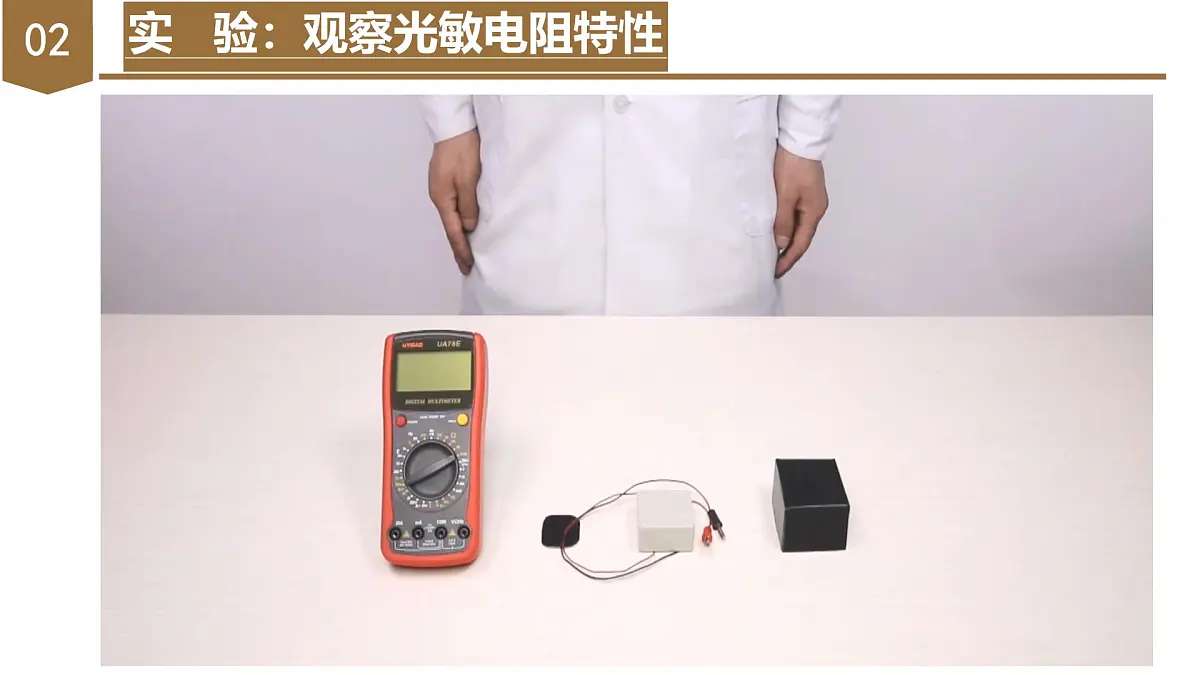

【实验原理】光敏电阻的阻值会随着光照强度的增加而不断减小，用欧姆表连接电阻，用不同强度的光照射电阻，通过观察欧姆表的示数变化，来研究光敏电阻与光强的关系。【实验器材】光敏电阻、多用电表、导线、电源。

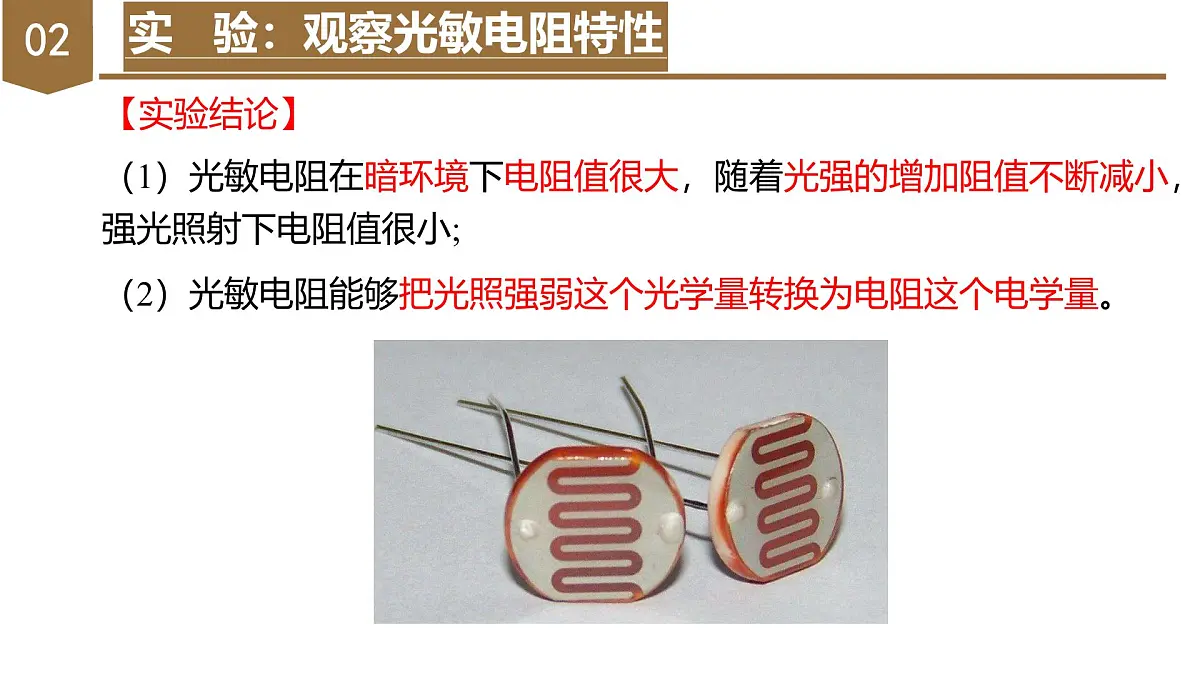

（1）光敏电阻在暗环境下电阻值很大，随着光强的增加阻值不断减小，强光照射下电阻值很小;
（2）光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。
光照增强 半导体材料中的载流子（自由电子和空穴）浓度增加 材料的电阻率减小
作用：把光照强弱这个光学量转换为电阻这个电学量。
规 律： 电阻随温度的升高而增大。
优缺点： 热敏电阻灵敏度高，但化学稳定性较差，测量范围较小；金属热电阻的化学稳定性较好，测量范围较大，但灵敏度较差。
常用的一种热电阻是用铂制作的，可用来做 电阻温度计。
将多用电表的选择开关调到电阻挡（注意选择适当的倍率），然后仿照图所示的方法，将一只热敏电阻连接到多用电表表笔的两端。分别用手和冷水改变热敏电阻的温度，观察电阻的变化情况。
热敏电阻放温水后，电流表读数明显增大，
温度升高，热敏电阻的阻值显 著减小。
当液面高于热敏电阻的高度时，热敏电阻发出的热量会被液体带走，温度基本不变，阻值较大，指示灯不亮。
给热敏电阻通以一定的电流，热敏电阻会发热。
当液体减少、热敏电阻露出液面时，发热导致它的温度上升、阻值较小，指示灯亮。
通过判断热敏电阻的阻值变化，就可以知道液面是否低于设定值。
油位高→电阻大→灯不亮
我们知道，电阻与导体的材料、长度和横截面积有关。当金属丝受到拉力时，长度变长、横截面积变小，导致电阻变大；当金属丝受到压力时，长度变短、横截面积变大，导致电阻变小。
我们怎么根据这个原理制造传感器？
拉力→L变长→S变小→电阻变大
压力→L变短→S变大→电阻变小
当单晶半导体材料沿某一轴向受到外力作用时，其电阻率发生变化的现象，称为压阻效应。
电阻应变片能够把物体形变这个力学量转换为电阻这个电学量。
在梁的自由端施力F，则梁发生弯曲，上表面拉伸，下表面压缩，上表面应变片的电阻变大，下表面应变片的电阻变小。力F越大，弯曲形变越大，应变片的电阻变化就越大。
如图所示，当被测物体在左、右方向发生位移时，电介质板随之在电容器两极板之间移动。如果测出了电容的变化，就能知道物体位置的变化。用什么方法可以检测电容的变化？
电容式位移传感器能把物体的位移这个力学量转换为电容这个电学量。
（1）改变S：测量角度θ 、液面高度h等
（2）改变d：测量压力F
（3）改变ε：测量位移x
在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体中能够自由移动的带电粒子在洛伦兹力的作用下，会发生什么现象？
①电动车加速器位置→磁场→电压→控制器控制车速
②霍尔无刷电动机(直流电源)位置→ → →
控制器控制 三个线圈 中的电流
常见传感器的工作原理及应用
1.非触摸式自动感应水龙头如图所示,其应用的传感器是(　　)A.压力传感器B.光电传感器C.生物传感器D.温度传感器
答案:B解析:自动感应水龙头应用的是光电传感器。
2.如图甲所示,光敏电阻R2上加上如图乙所示的光照,那么R2两端的电压变化是下列图中的(　　)
答案:B解析:光敏电阻阻值随光照的增强而减小,根据题图知R2两端的电压随光照的增强而减小,但不会是零,所以选B。
3.(多选)在温控电路中,通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制。如图所示电路,R1为定值电阻,R2为半导体热敏电阻(温度越高电阻越小),C为电容器。当环境温度降低时(　　)A.电容器C的带电荷量增大B.电压表的读数增大C.电容器C两板间的电场强度减小D.R1消耗的功率增大
4.(多选)霍尔元件的示意图如图所示,一块通电的铜板放在磁场中,铜板的前、后板面垂直于磁场,板内通有如图方向的电流,a、b是铜板上、下边缘的两点,则(　　)A.电势φa>φbB.电势φb>φaC.B一定,电流增大时,|φa-φb|增大D.其他条件不变,将铜板改为NaCl溶液时,电势结果仍然一样
解析:铜板中的自由电荷是电子,电子定向移动的方向与电流的方向相反,由左手定则可判断出电子因受洛伦兹力作用向b侧偏转,所以φa>φb,A对,B错;因|φa-φb|=k ,所以B一定,电流增大时,|φa-φb|增大,C对;若将铜板改为NaCl溶液,溶液中的正、负离子均向b侧偏转,|φa-φb|=0,即不产生霍尔效应,故D选项错误。答案:AC
