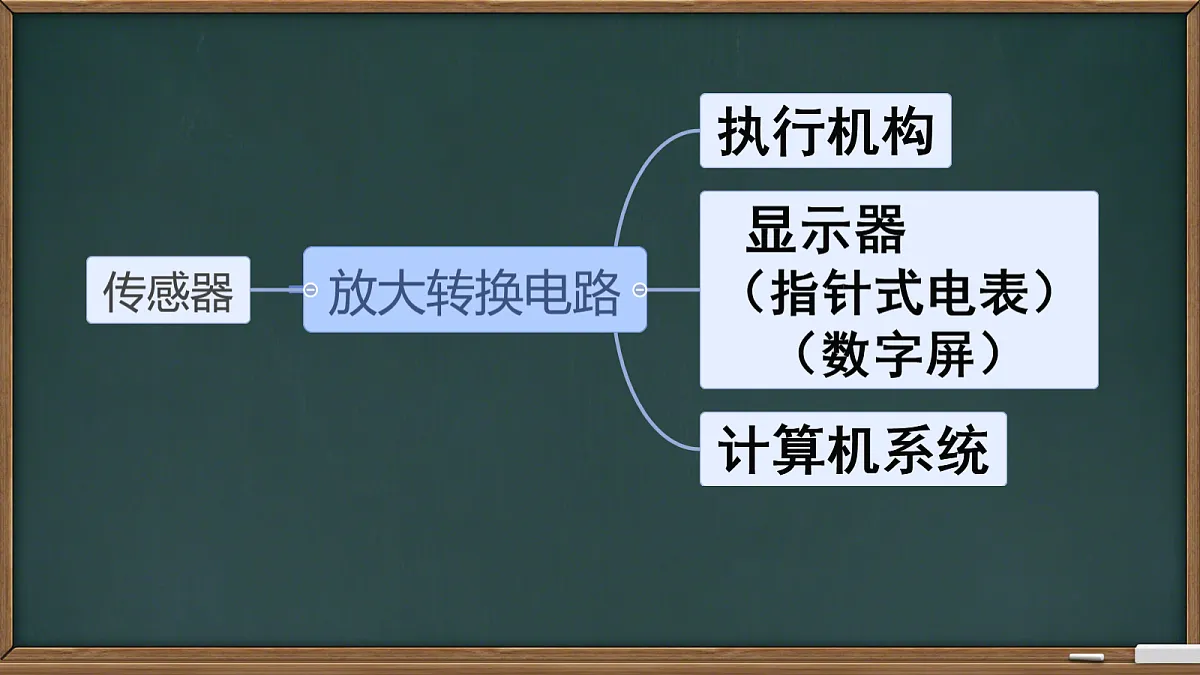

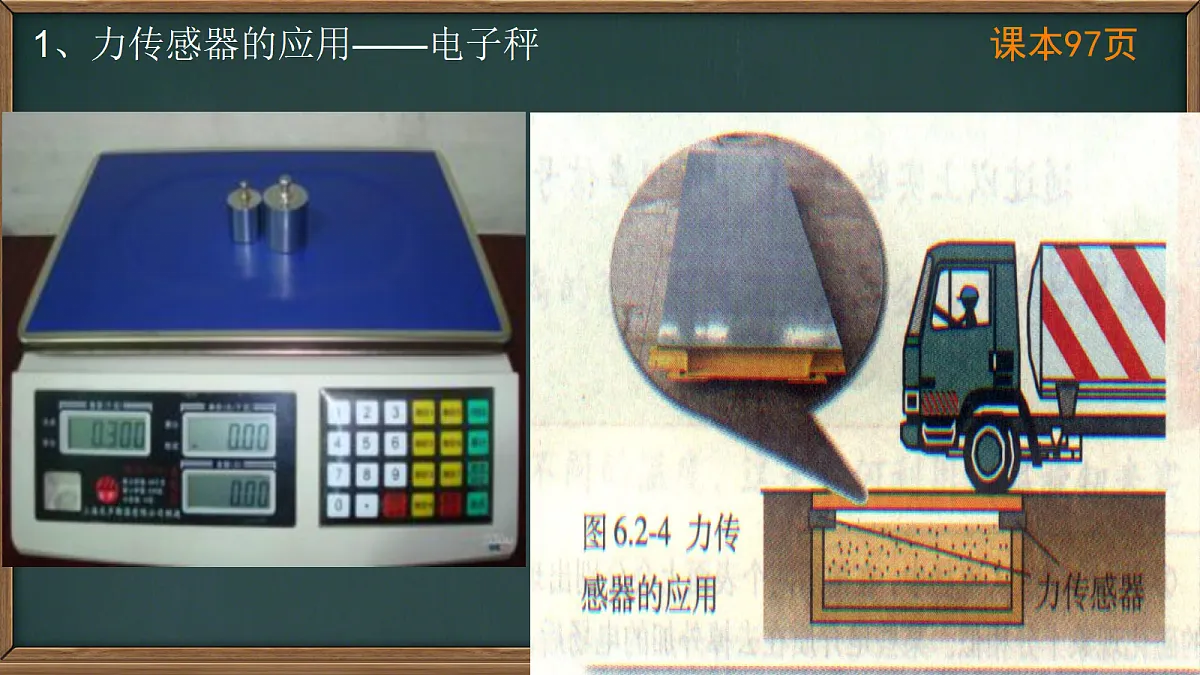

1、力传感器的应用——电子秤

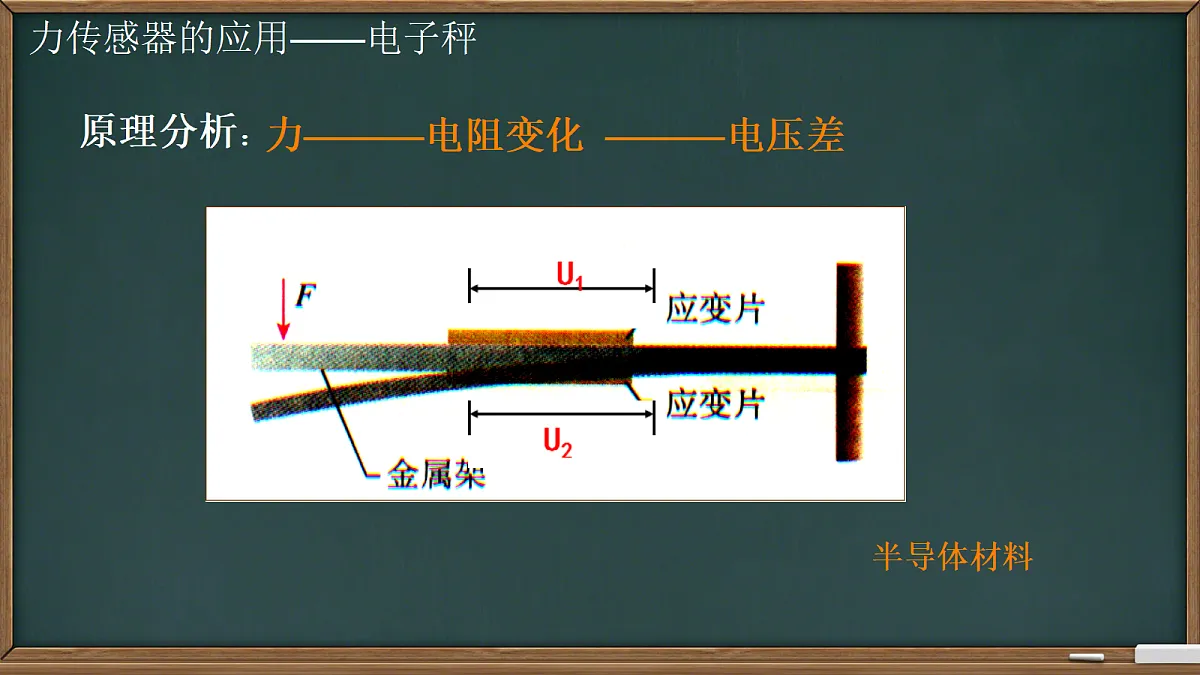

力———电阻变化 ———电压差
力传感器的应用——电子秤

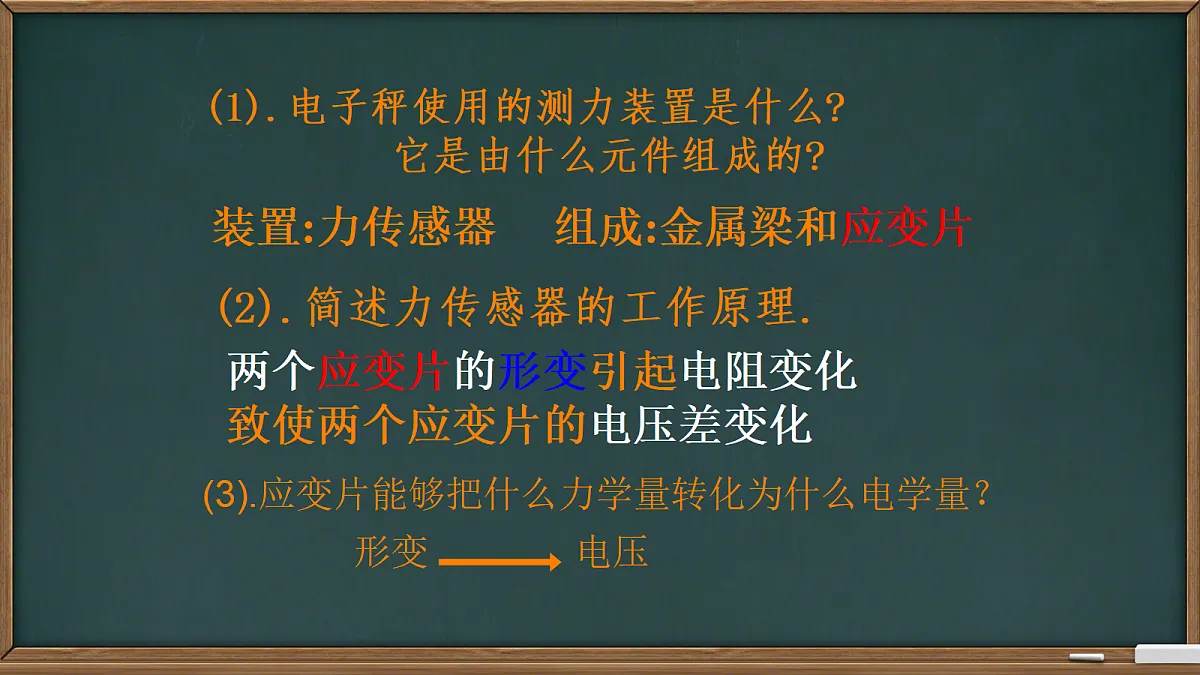

(1).电子秤使用的测力装置是什么? 它是由什么元件组成的?
装置:力传感器 组成:金属梁和应变片
两个应变片的形变引起电阻变化 致使两个应变片的电压差变化
(2).简述力传感器的工作原理.
(3).应变片能够把什么力学量转化为什么电学量？
形变 电压
提问：话筒的作用是什么？
2、声传感器的应用——话筒

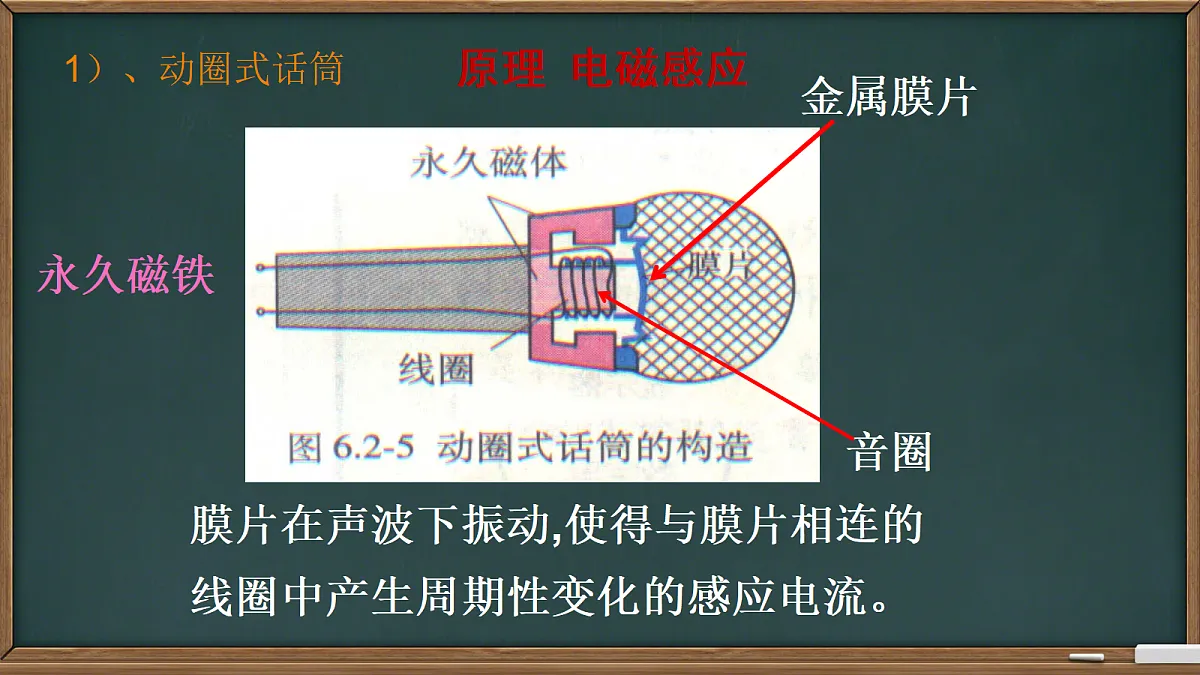

膜片在声波下振动,使得与膜片相连的线圈中产生周期性变化的感应电流。

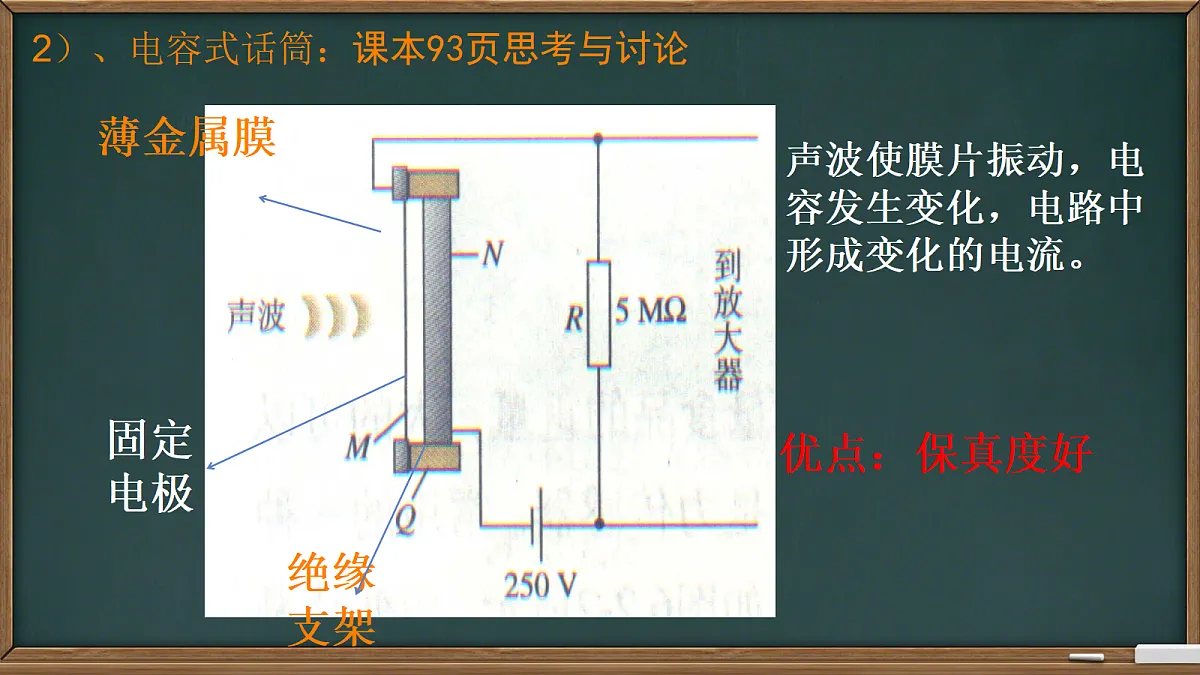

声波使膜片振动，电容发生变化，电路中形成变化的电流。
原因：双金属片铜的膨胀系数大于铁
3、温度传感器：1）电熨斗
2.双金属片温度传感器在电熨斗中的应用
思考与讨论：①常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？
答：常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热.温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用．
思考与讨论：②熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？
答：熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制在不同温度的目的．
常温下，感温铁氧体具有铁磁性，温度升到约103℃时，就失去了铁磁性。
报警器里面用了一个干簧管，干簧管可以感知磁场而接通或断开电路。
　关于电子秤中应变式力传感器说法正确的是(　　)A．应变片是由导体材料制成B．当应变片的表面拉伸时，其电阻变大，反之变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压差值也越大
传感器输出的是应变片上、下两表面的电压差且随外力增大，输出电压差值增大
工作原理与电容式话筒类似，电压3—6V，特点是体积小，重量轻，价格便宜，灵敏度高。
唱卡拉OK用的话筒，内有传感器。其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是（ ）A 该传感器是根据电流的磁效应工作的B 该传感器是根据电磁感应原理工作的C 膜片振动时，穿过金属线圈的磁通量不变D 膜片振动时，金属线圈中不会产生感应电动势
